Ремонт водонагревателя своими руками - сработал термо предохранитель

Начался дачный сезон, а значит необходимо подключать все блага цивилизации, которые были отключены на зиму, одним из которых является душ в бане. Подача горячей воды для душа осуществляется с помощью накопительного водонагревателя, который и сломался.

Сам бы я вряд ли занялся ремонтом накопительного водонагревателя, если бы не одно но. Он объемом 150 литров и установлен на чердаке бани на даче, т.е. снимать его оттуда и вести в сервисный центр большая проблема, притом, что дача расположена далеко за городом, поэтому пришлось разбираться на месте.

Основная проблема это то, что он не подавал признаков жизни. Т.е. воду он не грел, лампочка на нем не горела и при включении вообще ничего не происходило. Проблема в том, что не включается водонагреватель. Первым делом подумал, что сгорел тэн, так как ранее уже возил в сервисный центр домашний водонагреватель. Да и что там кроме тэна может сломаться?

По приезде в город позвонил в сервисный центр. Все узнал. Все запчасти есть в наличии, цена приемлемая, но насторожило, что тэны бывают двух видов с резьбой и на болтах. А так как ехать в сервисный центр было не с руки, то решил сначала снять тэн, и с образцом съездить за новым.

Приехав на дачу, и вооружившись двумя тестерами и отверткой, полез на чердак. Сначала снял крышку с водонагревателя.

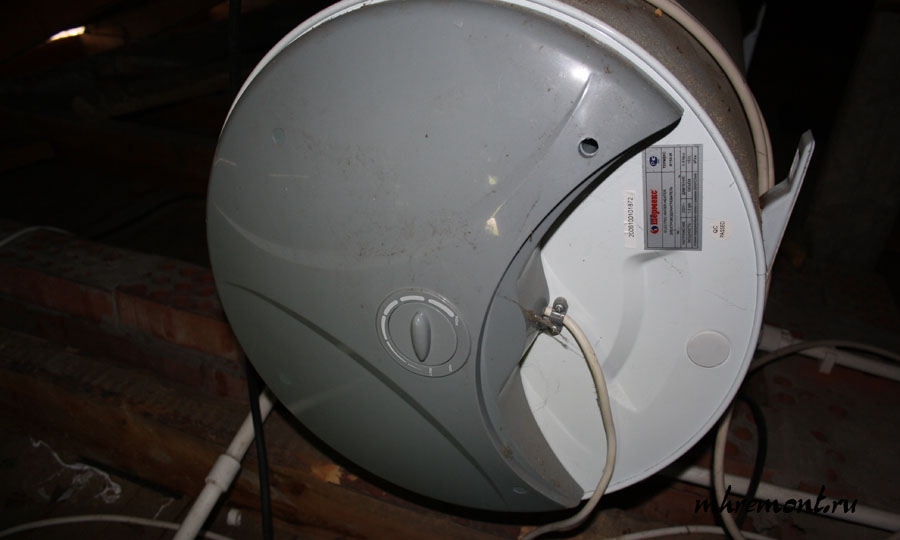

Рис.1. Система управления водонагревателя находится под крышкой. Обычно крышка крепиться саморезами. Иногда саморезы закрыты заглушками.

Крышка крепиться на четырех саморезах. Под этой крышкой находится вся система управления водонагревателем, в том числе и тэн.

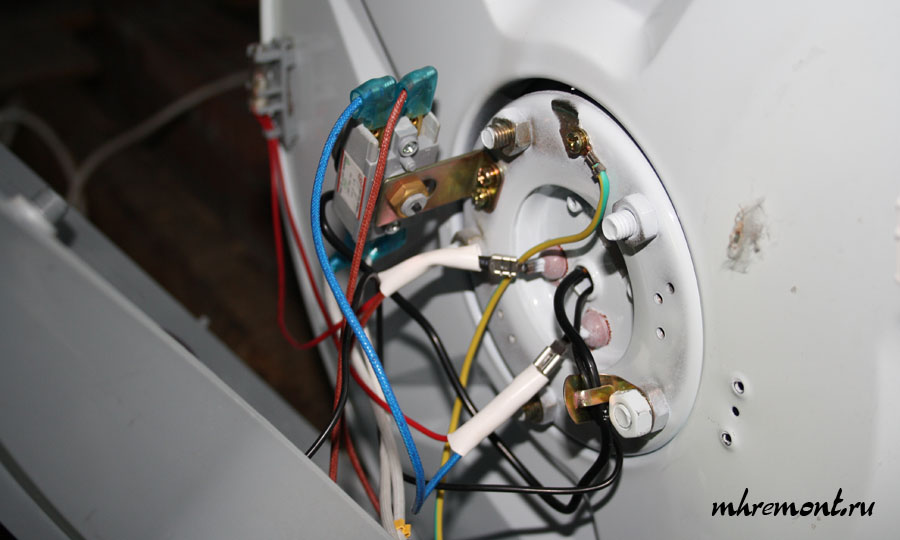

Рис.2. Управление водонагревателем состоит из терморегулятора (на фото не показан), термозащита на фото серый блок и нагревательный элемент к нему подходят провода с белой изоляцией. Термопара устанавливается в отверстие по центру бака, подсоединена черными проводами.

Фактически вся электрическая часть состоит из тэна, термостата защиты, регулятора температуры и лампочки.

Рис.3. Фото накопительного водонагревателя со снятой крышкой, терморегулятор внизу фото. В отверстие по центру бака установлена термопара.

На фото по центру гайками крепится тэн, справа термостат защиты, снизу регулятор температуры и конечно лампочка.

Так как на тот момент я не знал основной причины поломки, то перед тем как снять тэн для образца, решил все же сначала попробовать определить неисправность электрической части с помощью тестера. Тем более, что для снятия тэна надо слить бак, а сливать 150 литров это значит не менее 40 минут сидеть на чердаке и к тому же разбирать трубопровод, что естественно не хотелось.

Первым делом было замерено сопротивление тэна. Оно оказалось 35 ОМ, может, кому-то эта информация будет полезна. Т.е. тэн оказался исправен.

Это обстоятельство озадачило меня еще на некоторое время. Начал полностью разбираться в электрической части. Т.е. под подозрением попадали два элемента это термостат защиты и регулятор температуры. Питание накопительного водонагревателя осуществляется подводом напряжения сначала к термостату защиты, далее на регулятор температуры и тэн. Замером напряжение на входе и выходе элементов было определено, что через термостат ток не идет. Поэтому решил, что причина именно в нем.

Долго разбирался в принципе действии термостата защиты, в результате оказалось, что он является просто предохранителем в накопительном водонагревателе от перегрева. Т.е. он просто разрывает цепь.

Он не выходит из строя, а просто отключается. Он работает следующим образом. При перегреве бака слегка деформируется крышка термостата, которая давит на шток выключателя и размыкает цепь подачи тока на тэн.

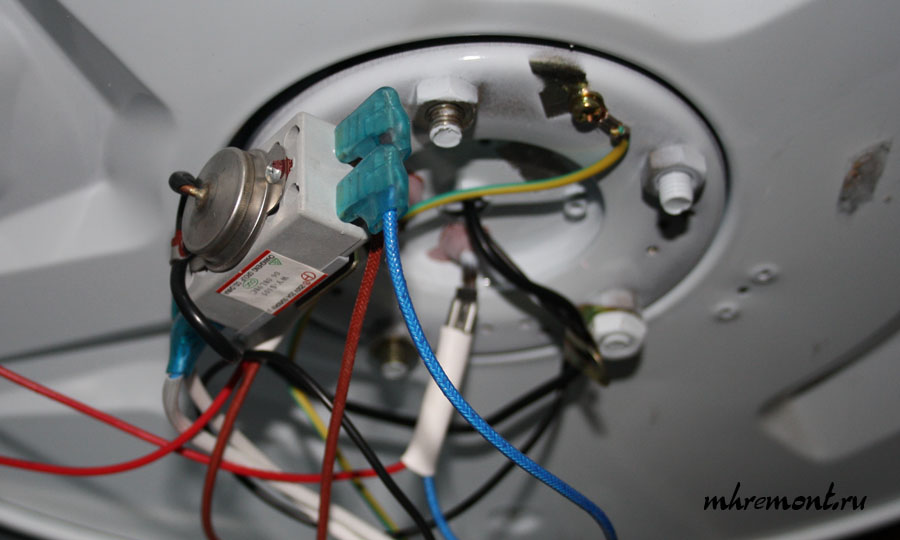

Рис.4. При перегреве нагревательного элемента, а это может произойти при отсутствии или низком уровне воды в баке (в момент его заполнения) срабатывает предохранитель (термозащита). Термозащита соединена с термопарой. Термозащита разрывает цепь и отключает тэн.

Для возврата в рабочее положение необходимо нажать на кнопку с обратной стороны термостата.

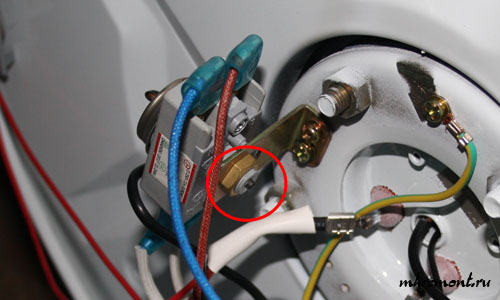

Рис.5. Перевести термозащиту в рабочий режим можно нажав на черную кнопку (она обведена красным кружком). Термозащиты могут быть различных конфигураций, но большинство из них имеют идентичный принцип работы. И у большинства есть такая кнопка.

Но оставался вопрос, какая, причина срабатывания защиты на водонагревателе.

Восстановив в памяти процесс предыдущих манипуляций с баком при расконсервации после зимы выяснилось. Что после того как бак был подключен к системе водоснабжения заклинил обратный клапан, установленный на накопительном водонагревателе, как часть системы подключения, и одновременно предохранитель от несанкционированного слива воды.

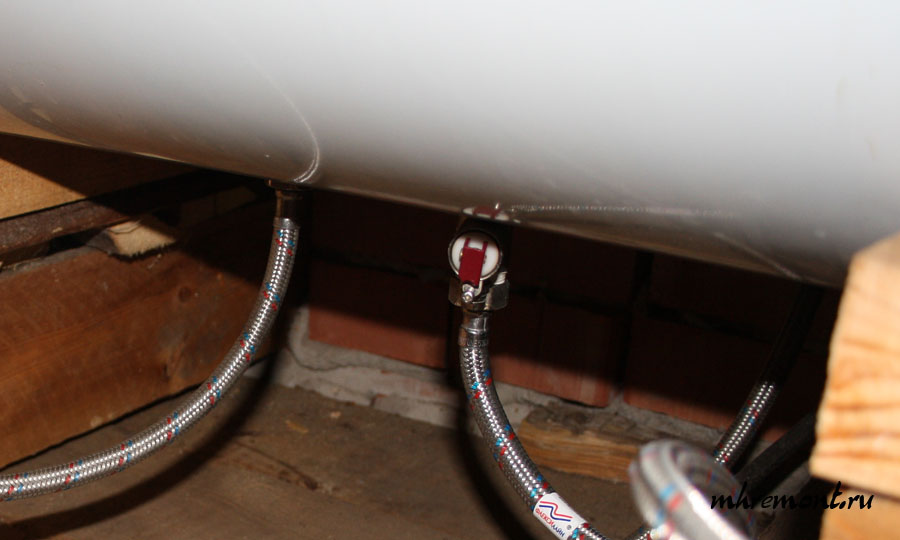

Рис.6. Причина срабатывания защиты – отсутствие воды в бойлере. Часто это происходит из-за засоренного обратного клапана, установленного на патрубке с холодной водой.

Этот клапан за зиму ржавеет и в начале сезона заклинивает, он не ломается, его просто нужно почистить от ржавчины, после чего он исправно функционирует. В результате бак был включен без воды и естественно перегрелся, что вызвало срабатывание термостата. Поэтому надо помнить всегда: нельзя включать бак без воды или наполненный частично.
