Отопление загородного дома своими руками

Монтаж и настройка системы отопления всегда позиционируются, как довольно сложная работа, требующая специальных знаний и навыков. Однако это не совсем так. Используя современные материалы и фурнитуру смонтировать индивидуальную систему отопления загородного дома можно своими руками без особых проблем.

Принципиальная схема системы отопления

Индивидуальная система отопления загородного дома состоит из котла, циркуляционного насоса, расширительного бака, радиаторов отопления и труб, соединяющих все эти элементы. В качестве теплоносителя используется вода, если система отопления работает весь отопительный сезон (загородный дом постоянного проживания), или антифриз, если систему отопления отключают на длительные сроки во время отопительного сезона (загородный дом или дача периодического проживания).

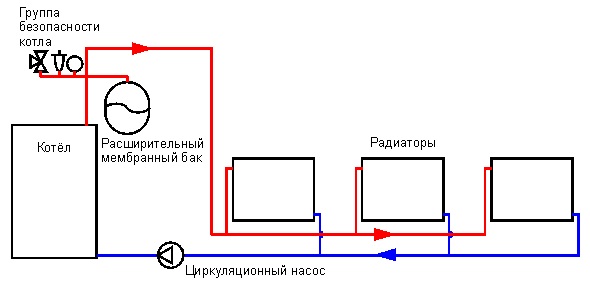

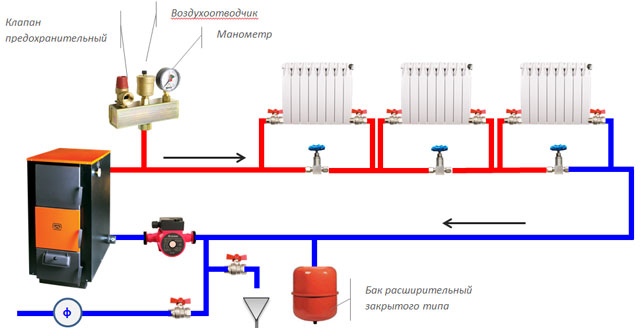

Увеличить Принципиальная схема индивидуальной системы отопления загородного дома.
Рис.1. Принципиальная схема индивидуальной системы отопления загородного дома.

Принцип работы индивидуальной системы отопления следующий. Котел нагревает теплоноситель и под действием циркуляционного насоса теплоноситель движется по трубам и приборам отопления. При нагревании теплоноситель увеличивается в объеме, расширительный бак компенсирует это, предохраняя систему отопления от избыточного давления и возможных разрывов труб.

Выбор схемы системы отопления

Схемы системы отопления — это способы прокладки труб отопления и подключения к ним радиаторов отопления. От вида схемы системы отопления зависит настройка (балансировка) системы отопления, расход и прокладка труб отопления.

Различают три принципиальных схемы системы отопления: однотрубная (ленинградка), двухтрубная и лучевая.

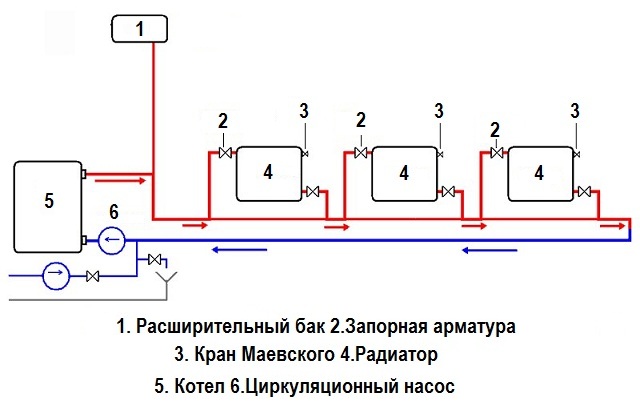

Однотрубная схема системы отопления. Подача и отвод теплоносителя осуществляется по одной трубе.
Рис.2.
Двухтрубная схема системы отопления. Подача и отвод теплоносителя производится по двум трубам.
Рис.3.
Лучевая схема системы отопление. В этой схеме используются распределительные коллекторы, а приборы отопления подключаются индивидуально.
Рис.4.

Однотрубная схема системы отопления (рис.2.) представляет собой одну трубу к которой подключены радиаторы отопления. Трубу прокладывают по периметру дома и соединяют с котлом отопления. В данной схеме расход труб минимальный. Недостатком является то, что каждый последующий радиатор отопления будет греть хуже предыдущего, и равномерно перераспределить тепло между ними очень сложно.

Двухтрубная система отопления (рис.3.) представляет собой систему из двух труб одна подача вторая обратка. Радиаторы отопления подключаются к подаче и обратке. Получается, что радиаторы подключены параллельно и распределение тепла по ним происходит равномерно. Данная схема проста в регулировке, поэтому применяется чаще всего.

Лучевая схема (рис.4.) отличается от двухтрубной независимым подключением радиаторов отопления. Для этой цели применяются распределительные коллекторы. В данном случае становится возможным индивидуальная настройка каждого отопительного прибора, что положительно сказывается на экономии на отоплении. По этой схему подключается водяной теплый пол. Недостатком является большой расход труб отопления.

Трубы для системы отопления

В индивидуальной системе отопления загородного дома температура теплоносителя не превышает 90 градусов, поэтому могут применяться все виды труб. Однако чаще всего отдают предпочтение полипропиленовым трубам. Вот почему:

  • Полипропиленовые трубы надежны, долговечны и не подвержены коррозии и загрязнениям.
  • Стоимость фитингов не велика по сравнению с металлопластиковыми трубами, а при монтаже системы отопления фитингов потребуется очень много.
  • Все соединения полипропиленовых труб выполняются сваркой, что обеспечивает высокую надежность и отсутствие необходимости периодической проверки соединений. Поэтому их можно спокойно размещать в стене или под полом.
  • Сварка полипропиленовых труб проста и освоить ее может любой. Стоимость сварочного аппарата невелика.

Порядок сварки полипропиленовых труб следующий:

  • Сварочный аппарат разогревается до 260-270 градусов.
  • На соответствующие насадки одновременно насаживают трубу и фитинг.
  • Время выдержки 5-7 секунд. Это время необходимо чтобы расплавить поверхностный слой трубы и фитинга.
  • Соединяют трубу и фитинг. Сварочный слой составляет примерно 10 мм.
  • После охлаждения в течении 30 - 60 секунд соединение готово к работе.

При разводке системы отопления по дому обычно применяют трубу диаметром 25-32 мм, для подключения радиаторов отопления трубу диаметром 20 мм.

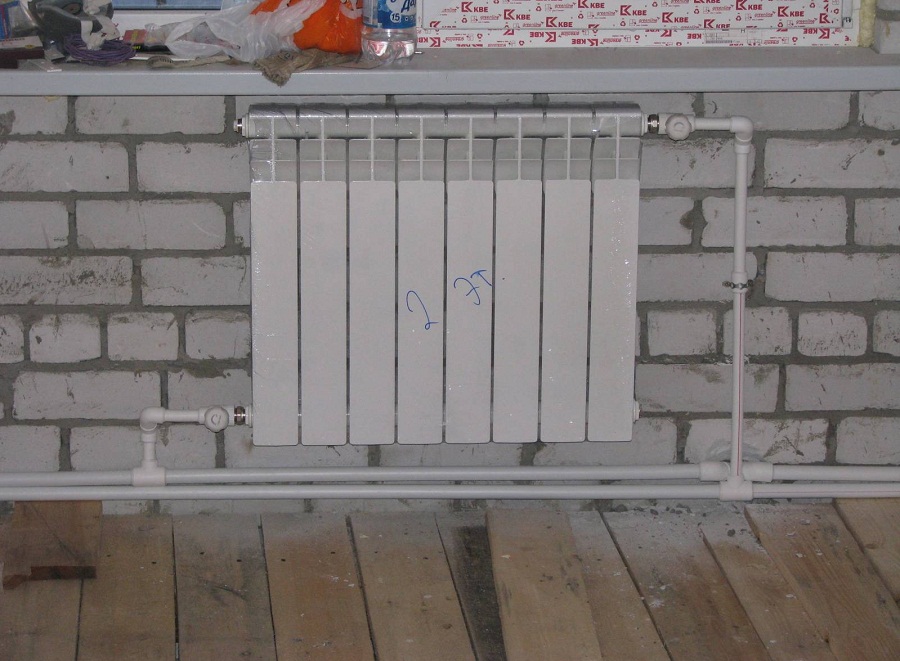

Увеличить Подключение радиатора отопления в двухтрубной схеме.
Рис.5. Подключение радиатора отопления в двухтрубной схеме.

Для систем отопления желательно использовать специальную армированную трубу. Такие трубы практически не меняют свои размеры при нагреве, а, следовательно, не требуется большого количества компенсационных отводов.

Выбор и подключение радиаторов отопления

Радиаторы отопления могут быть чугунные, алюминиевые и стальные. Наибольшей популярностью пользуются алюминиевые радиаторы отопления. Это легкие радиаторы и простые в монтаже. Они обладают приятным внешним видом. Алюминиевые радиаторы имеют малую тепловую инерцию и позволяют быстро отрегулировать необходимую температуру в помещении.

Расчет радиаторов по мощности приближённо можно выполнить по следующей формуле: 1 кВт тепловой мощности необходим для отопления 10 кв.м. площади помещения. Таким образом при средней тепловой мощности одной секции 150 Вт для отопления 10 кв.м. необходим радиатор с 7-ю секциями.

Радиаторы отопления могут быть подключены различными способами. Выбор способа подключения радиаторов отопления осуществляют исходя из удобства расположения труб отопления и запорно-регулировочной арматуры. При выборе способа подключения следует учитывать возможные теплопотери.

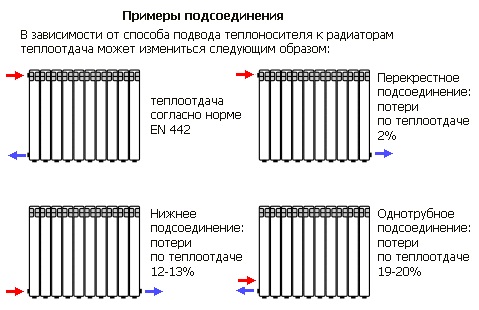

Увеличить Способы подключения радиаторов отопления к системе отопления.
Рис.6. Способы подключения радиаторов отопления к системе отопления.

Радиаторы отопления должны комплектоваться запорными, регулировочными кранами и воздухоотводчиком. Запорная арматура позволяет настраивать отопительный прибор на желаемый режим работы. Воздухоотводчик обеспечивает удаление воздуха из системы.

Монтаж водяного теплого пола

Водяной теплый пол — это наилучший отопительный прибор для любого дома. Главное достоинство теплового пола в том, что он равномерно распределяет тепло по всей площади помещения.

Монтаж водяных теплых полов выполняют по лучевой схеме. Для монтажа теплого пола применяют распределительные коллекторы с их помощью теплый пол подключается к системе отопления, а также выполняется регулировка его температурного режима.

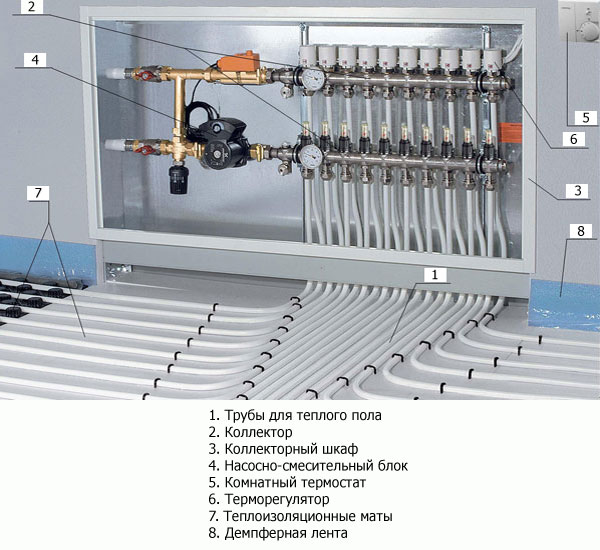

Увеличить Пример распределительного коллектора для теплого пола.
Рис.7. Пример распределительного коллектора для теплого пола.

Для монтажа теплого пола используется специальная труба. В зависимости от длины магистрали применяется труба диаметром 10 -20 мм.

Важной особенностью монтажа теплого пола является его правильная укладка вдоль внешних стен. При монтаже теплого пола должно быть обеспечен наибольший тепловой поток около наружных стен и наименьший около межкомнатных перегородок.

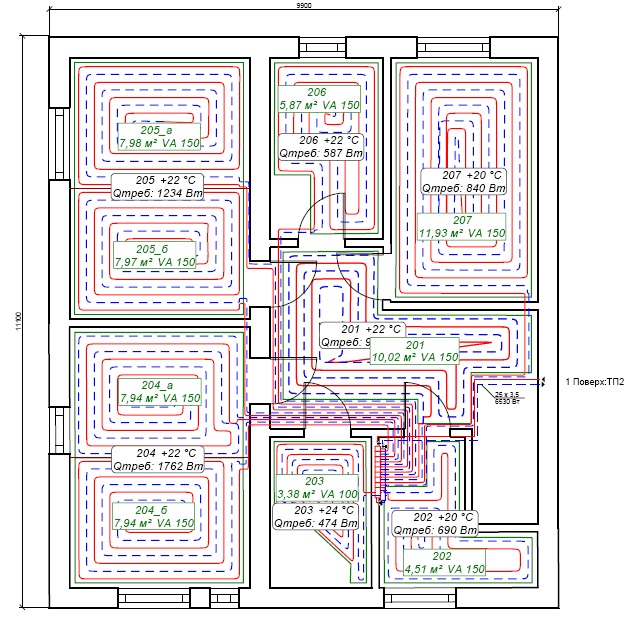

Увеличить Схема укладки водяного теплого пола на первом этаже частного дома.
Рис.8. Схема укладки водяного теплого пола на первом этаже частного дома.

На полностью смонтированный теплый пол укладывают стяжку. После чего пол готов к чистовой отделки. На теплые водяные полы можно укладывать любое напольное покрытие.

Выбор котла отопления

Котлы отопления могут быть различные по конфигурации и по типу используемого топлива. Чаще всего применяются котлы отопления, работающие на газе, поэтому дальше речь пойдет о котлах этого типа.

Приближенный расчет мощности котла выполняется по формуле: для отопления 10 кв.м. помещения необходима тепловая мощность 1кВт. Эта формула справедлива при хорошо утепленном доме и высоте потолков в помещении примерно 2,7 м.

Для удобства выбора газового котла отопления всю гамму удобно разбить на две категории по типу камеры сгорания и количество контуров.

Газовые котлы отопления могут быть с открытой и закрытой камерой сгорания. Открытая камера сгорания предполагает, что котел для работы использует воздух из помещения, а отработанные газы выводятся естественным путем через дымоход. Котлы с закрытой камерой сгорания снабжаются воздухом за счет встроенного вентилятора через коаксиальный дымоход, через него же и отводятся продукты горения.

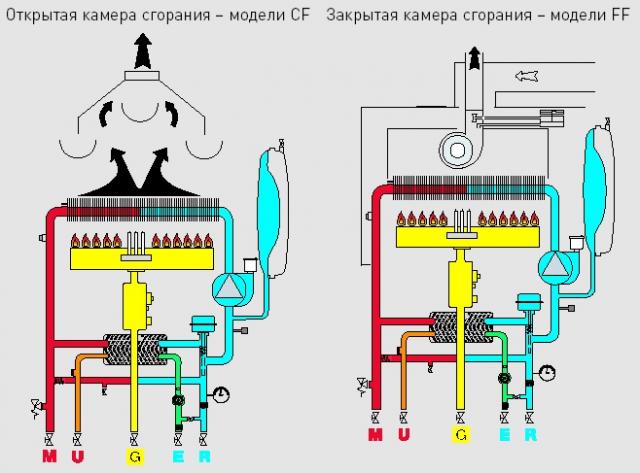

Увеличить Схема котлов с открытой и закрытой камерой сгорания.
Рис.9. Схема котлов с открытой и закрытой камерой сгорания.

Котлы с открытой камерой сгорания желательно устанавливать в отдельном помещении (котельной) с хорошей вентиляцией. Также для этого типа котлов необходимо устройство дымохода, который должен возвышаться над коньком крыши дома. Обычно к этой категории относятся мощные напольные котлы, предназначенные для отопления большой площади.

Котлы с закрытой камерой сгорания могут быть установлены в любом месте дома, часто их устанавливают на кухне. Для котлов этого типа применяется коаксиальный дымоход, который выводится на улицу через стену дома в месте установке котла.

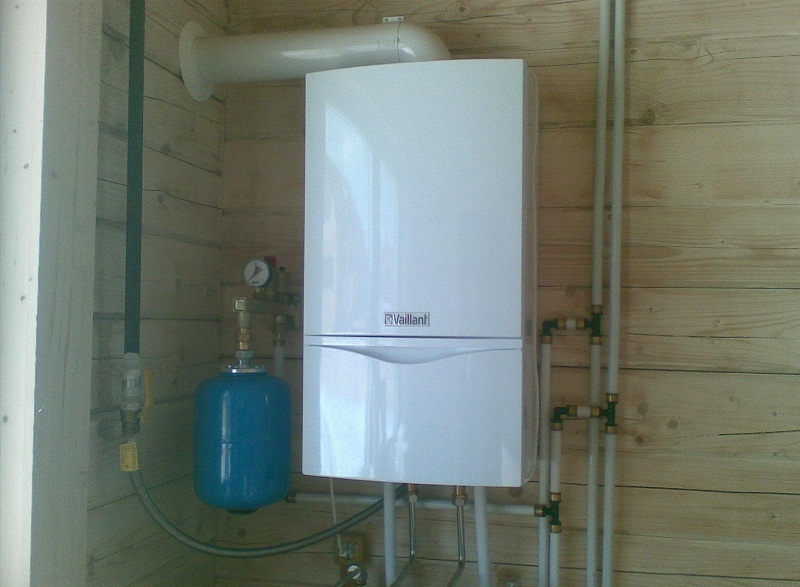

Увеличить Пример монтажа котла с закрытой камерой сгорания и коаксиальным дымоходом.
Рис.10. Пример монтажа котла с закрытой камерой сгорания и коаксиальным дымоходом.

Котел отопления может работать не только для нагрева теплоносителя, но и для обеспечения дома горячей водой. Для небольшого дома удобно использовать котел с двумя контурами, так называемый двухконтурный котел. В котлах этого типа один контур обеспечивает работу отопления другой горячее водоснабжение.

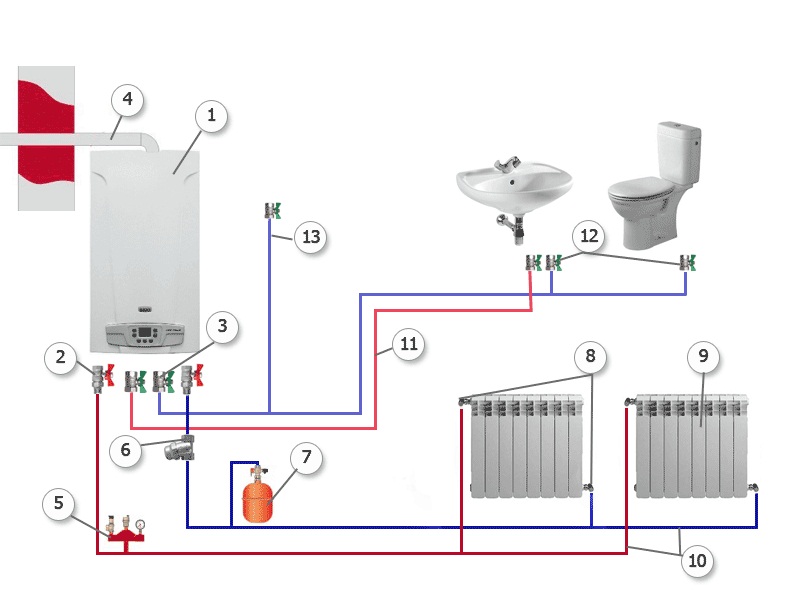

Увеличить Схема установки двухконтрного котла в системе отопления и горячего водоснабжения.
Рис.11. Схема установки двухконтрного котла в системе отопления и горячего водоснабжения.

Если в доме проживает более 3 человек и разбор горячей воды большой, то двухконтурный котел вряд ли справится с задачей. В этом случае для организации горячего водоснабжения применяют бойлер косвенного нагрева.

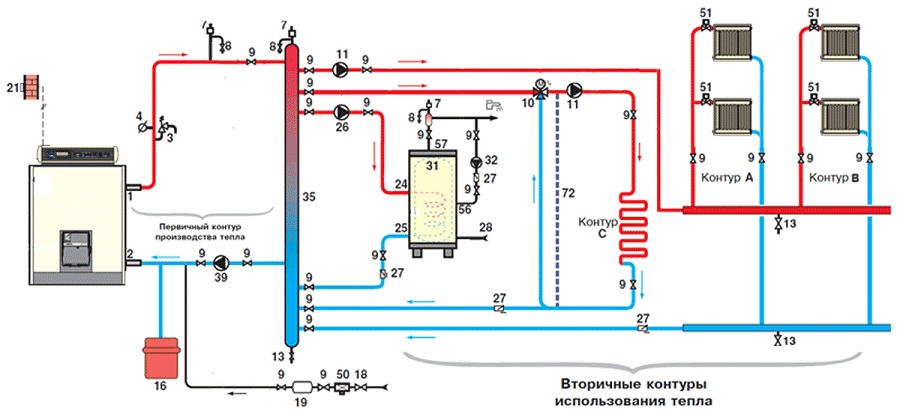

Увеличить Схема системы отопления с бойлером косвенного нагрева (на рис. обозначен цифрой 31).
Рис.12. Схема системы отопления с бойлером косвенного нагрева (на рис. обозначен цифрой 31).

Бойлер косвенного нагрева — это герметичная бочка с внутренним теплообменником, по которому циркулирует вода из системы отопления и тем самым нагревает воду для системы водоснабжения.

Циркуляционный насос и расширительный бак

В закрытой системе индивидуального отопления загородного дома обязательно устанавливается циркуляционный насос. Он обеспечивает прокачку теплоносителя через систему отопления.

При выборе циркуляционного насоса следует обратить внимание на производительность и напор. Производительность показывает объем перекачиваемого теплоносителя, напор — это способность преодолевать гидравлическое сопротивление системы отопления.

Производительность определяется по формуле:

Q=0.86xP/dt,

где Q – производительность, P – тепловая мощность котла отопления, dt – разница температуры подачи и обратки (традиционно принимают 20 градусов).

Напор:

H=NxK,

где N – число этажей включая подвал, K – усредненный коэффициент гидравлического сопротивления системы отопления (для двухтрубной системы отопления 0,7-1,1, для коллекторно-лучевой 1,16-1,85).

Расширительный бак необходим для компенсации расширения теплоносителя вызванное нагревом. Расширительный бак представляет собой емкость, разделенную на две части эластичной мембраной. С одной стороны мембраны теплоноситель, с другой воздух. При расширении теплоносителя мембрана прогибается, увеличивая объем системы отопления и снижая давление.

Объем расширительного бака приближенно определяют, как 5% от объема системы отопления.

Циркуляционный насос и расширительный бак устанавливаются на обратке перед входом котла отопления (см. рис. 1), там температура теплоносителя самая низкая, что значительно продлевает срок службы этих элементов системы отопления.

Если площадь дома не большая, и система отопления не сильно разветвленная, то целесообразно приобретать котел отопления с встроенным расширительным баком и циркуляционным насосом. Такой котел позволит обеспечить полную автономность системы отопления загородного дома.

Индивидуальная система отопления двухэтажного дома

Довольно часто загородный дом имеет 2-3 этажа в этом случае система отопления имеет не одну ветку, а несколько. При этом разводка может идти по вертикальной или по горизонтальной схеме.

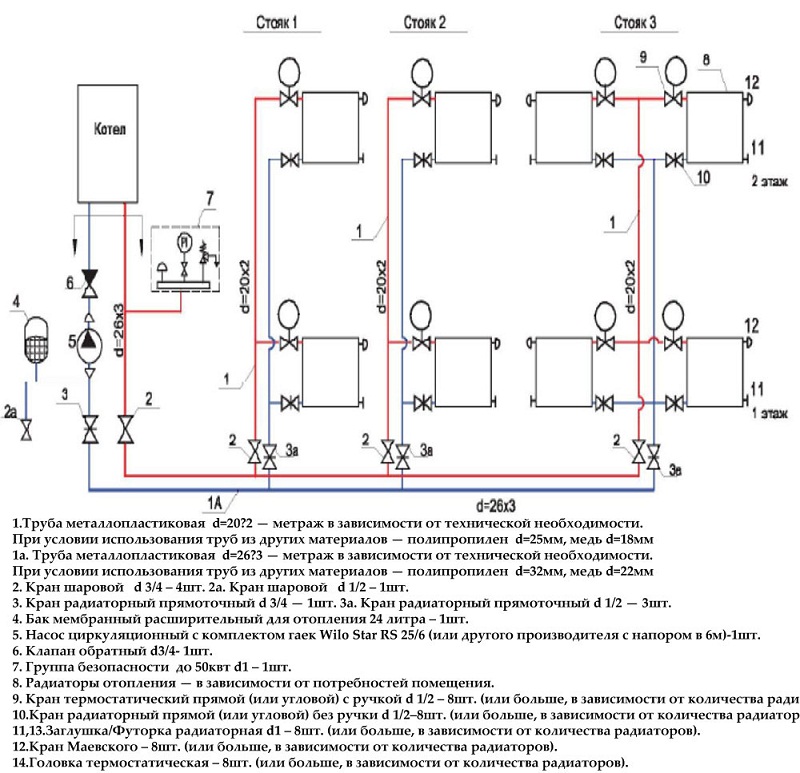

Вертикальная схема разводки труб по этажам.
Рис.13.

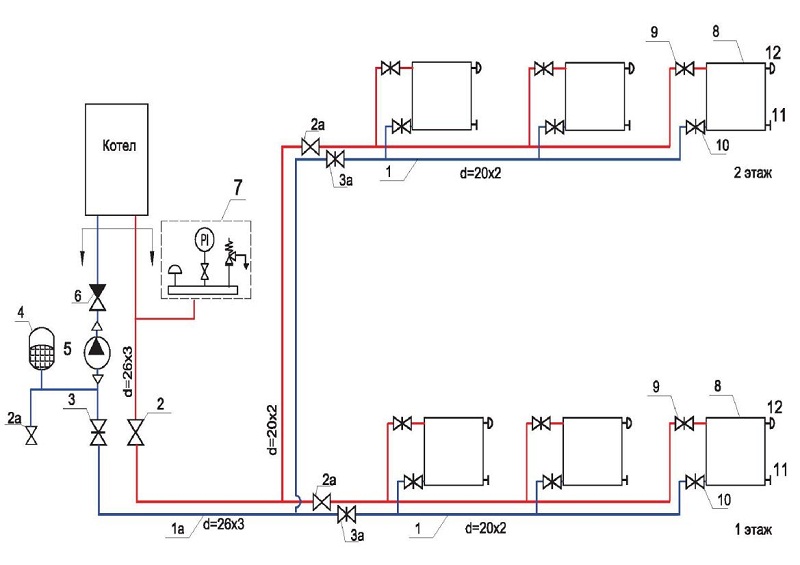

Горизонтальная схема разводки.
Рис.14.

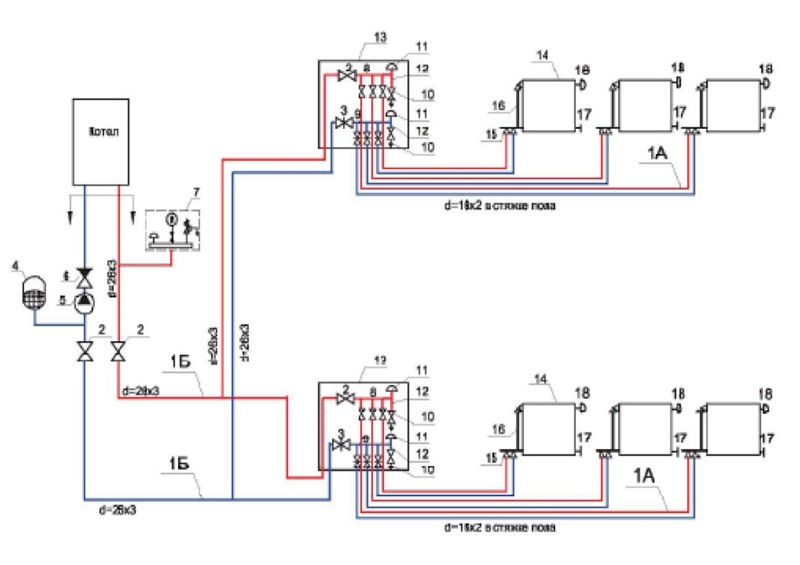

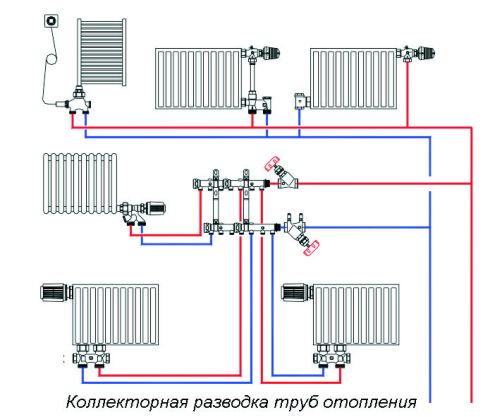

Лучевая схема разводки.
Рис.15.

Вертикальная схема (рис. 13) представляет собой систему вертикальных стояков, по которым теплоноситель циркулирует по отопительным приборам. Такая схема целесообразна при если дом имеет значительную площадь. На всех отопительных приборах должны быть установлены байпасы и запорная арматура.

Горизонтальная схема (рис.14) представляет собой поэтажную разводку. Она предполагает наличие одного стояка по которому теплоноситель подается и отводится на каждый этаж. Для загородных домов небольшой площади это наиболее целесообразная и наименее затратная схема как по материалам, так и по сложности монтажа.

Лучевая поэтажная разводка (рис.15) более затратна в монтаже, чем двухтрубная горизонтальная. Преимущество этой схемы в точной регулировке отопительных приборов, и как следствие возможности снижения затрат на отопление.

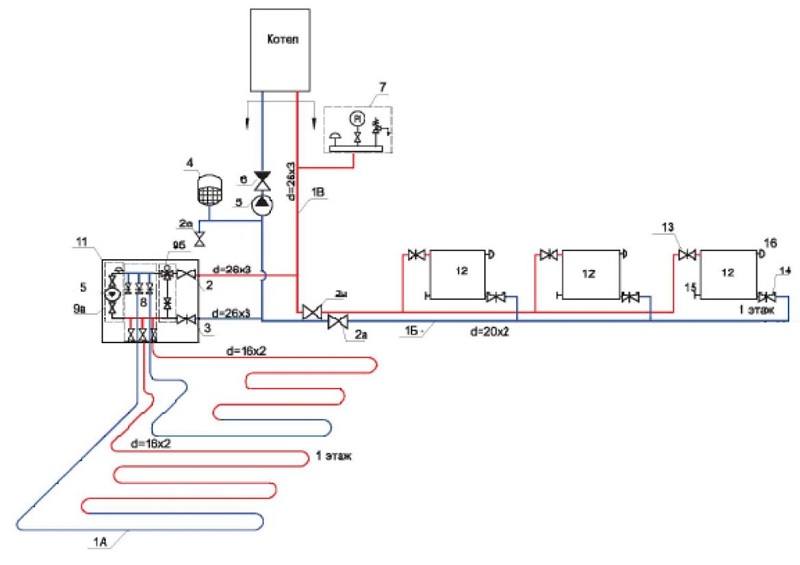

Комбинированная схема системы отопления дома.
Рис.16.

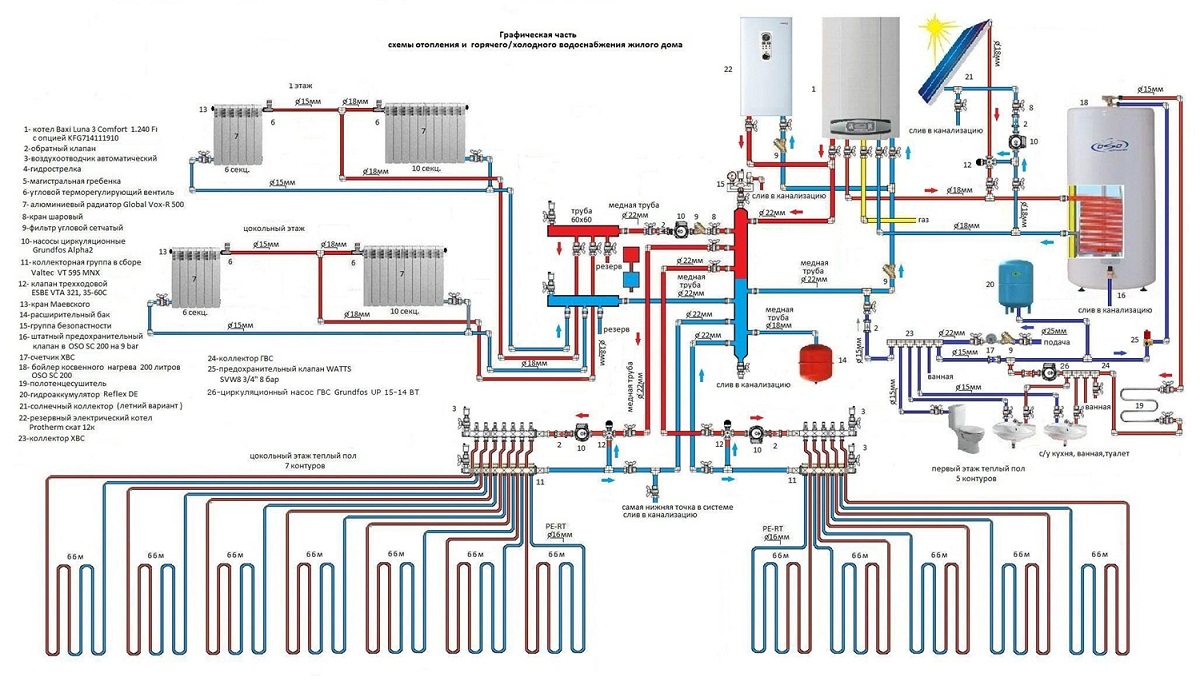

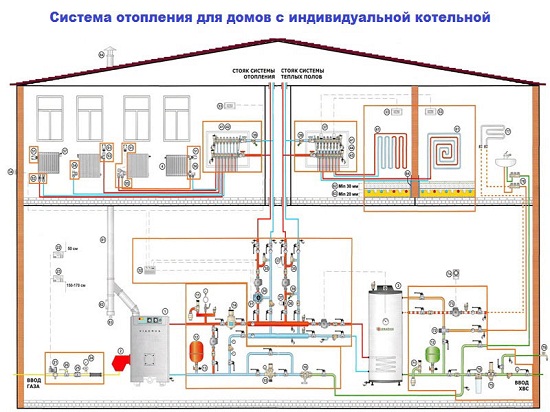

Схема системы отопления и горячего водоснабжения двухэтажного дома.
Рис.17.

Довольно часто делают комбинированные схемы отопления (рис.16). На первом этаже в качестве приборов отопления применяют теплый пол, а на втором и следующих этажах радиаторы отопления. В этом случае применяют горизонтальную схему разводки. При этом на первом этаже лучевую, а на втором двухтрубную схему.

В общую схему отопления встраивается и контуры подготовки горячей воды. Полная схема системы отопления и горячего водоснабжения представлена на рисунке 17.

Рассмотренные схемы и принципы организации отопления позволяют сделать систему отопления своими руками в любом загородном доме. Конечно различные схемы потребуют различных затрат как на материалы, так и на монтаж. Однако система отопления будет эксплуатироваться многие годы, и она должна быть надежной и легко управляемой. Таким образом излишние затраты с лихвой окупятся в процессе эксплуатации системы.
