Замена радиатора отопления - снятие / установка и правильный запуск без воздушных пробок

Основные трудности при замене радиаторов отопления возникают на этапе установки и подключения, а также демонтажа старой батареи отопления. Самый сложный вариант это замена старого чугунного радиатора. Учитывая то, что растягивать работу по установке и подключению радиатора отопления не самый лучший вариант, то следует заранее быть готовым к возможным проблемам и подготовить все необходимые материалы и инструменты.

Если речь идет о замене старого радиатора на новый такой же конструкции при этом без установки дополнительной запорной арматуры, то вероятнее всего проблем не возникнет. Для этой работы потребуются разводной и газовый ключ, а также пакля и силиконовый герметик.

Если речь идет о смене типа радиатора и установке дополнительной арматуры, то по мимо названного инструмента потребуются специальная запорная арматура, а также сгоны, контргайки и муфты. Самое сложное это подобрать сгоны нужной длинны. Чтобы не ошибиться необходимо все померить заранее. О том, как и что мерить написано далее.

Демонтаж старого радиатора отопления

Самый распространенный случай — это когда в радиатор отопления подходит две трубы: сверху подача, снизу обратка. Иногда бывает, что на подаче или обратке установлен кран, с помощью которого можно регулировать количество воды проходящего через радиатор.

Увеличить Демонтаж старого радиатора отопления
Рис.1. Демонтаж старого радиатора отопления

Следует отметить, что если не предусмотрена запорная арматура, т.е. краны, либо нет уверенности в том, что они в исправном состоянии, то производить демонтаж и установку новой батареи следует при пустой системе отопления, т.е. следует предварительно слить стояк, на котором будет проводится работа. Вообще желательно проводить эти работы в не отопительного сезона.

Вернемся к демонтажу радиатора отопления. Герметичность соединения радиатора и труб системы отопления обеспечивается за счет двух гаек. Одна гайка соединяет трубу с батареей, а вторая контргайка. Эти гайки необходимо развернуть.

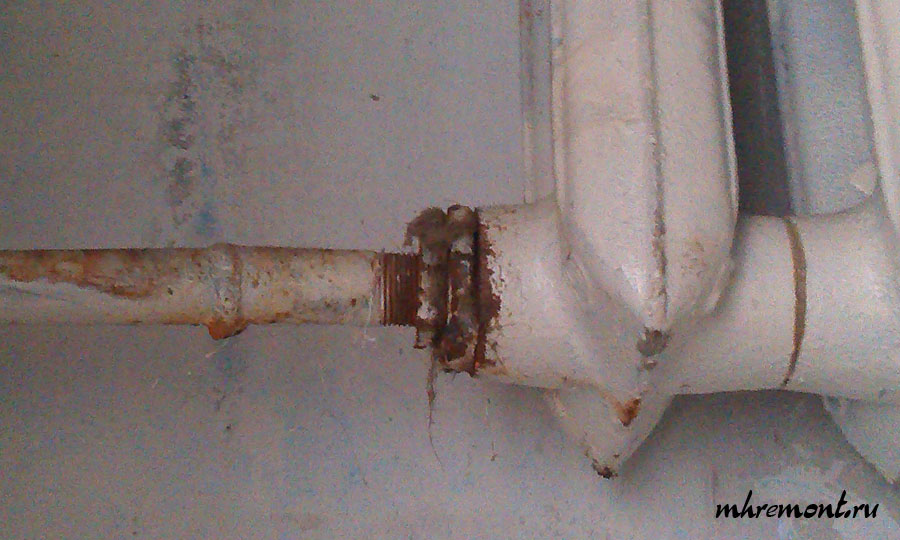

Увеличить Гайки подключения радиатора отопления
Рис.2. Гайки подключения радиатора отопления

На фото показаны описанные ранее гайки. Сначала необходимо отвернуть гайку меньшего диаметра, по возможности на всю длину резьбы сгона, затем гайку, которая соединяет батарею и трубу. После того как гайки на подаче и обратке свернуты, можно снять радиатор.

Однако следует помнить, что чугунные радиаторы очень тяжелые, одному снять его практически не реально. Поэтому следует заранее попросить помощи, либо придется разбивать радиатор на несколько частей. Так же следует учесть, что, несмотря на то, что стояк слит, в радиаторе может остаться вода, поэтому нужно заранее подготовить ведро и тряпку. Иначе можно испортить напольное покрытие или залить соседей.

При демонтаже основная проблема с которой можно столкнутся это то, что гайки захрясли и не откручиваются. Эту проблему можно решить двумя способами. Первый способ, это прогреть соединение паяльной лампой. Обычно это хорошо помогает. Второй способ — это применение болгарки, здесь так же существуют варианты.

Если на сгоне достаточно резьбы для установки крана, как на фото выше, то можно просто отрезать трубу в месте соединения с батареей. После чего резьбу прогнать плашкой. Здесь важно учитывать, что верхняя и нижняя труба должны остаться примерно одной длины.

Самый универсальный вариант, который решает все проблемы — это отпилить трубу и наварить новый сгон. Однако это можно сделать только при наличии сварки и к такому способу прибегают редко.

Установка и подключение радиатора отопления

Самый простой случай если у вас после снятия радиатора отопления останется два патрубка одинаковой длины. Так может получится, тогда-когда не предусмотрено регулировочной арматуры, т.е. кранов, либо, когда краны есть и на подаче, и на обратке.

В этом случае проблем с установкой радиатора возникнуть не должно. Сначала размечается и монтируются крепления для установки радиатора, как правило входят в комплект. Далее в зависимости от положения радиатора и схемы подключения устанавливаются заглушки. На трубы отопления делается подмотка льном, пропитанным силиконовым герметиком и наворачиваются гайки. Далее батарея устанавливается на кронштейны и гайками закрепляется к трубам отопления.

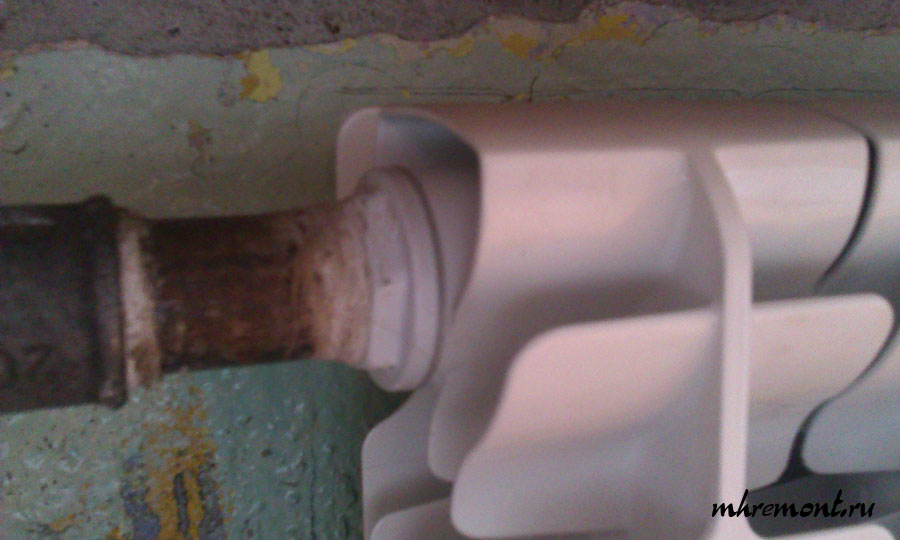

Увеличить Подключения радиатора отопления
Рис.3. Подключение радиатора отопления

Аналогичным образом устанавливается все типы радиаторов. Так же следует отметить, что если ранее запорная и регулировочная арматура отсутствовала, то при установке новой батареи ее можно установить. Чаще всего устанавливают два крана. Во-первых, они позволяют снять радиатор без отключения систем отопления. Во-вторых, применяя специальные краны для отопления упрощается установка радиатора.

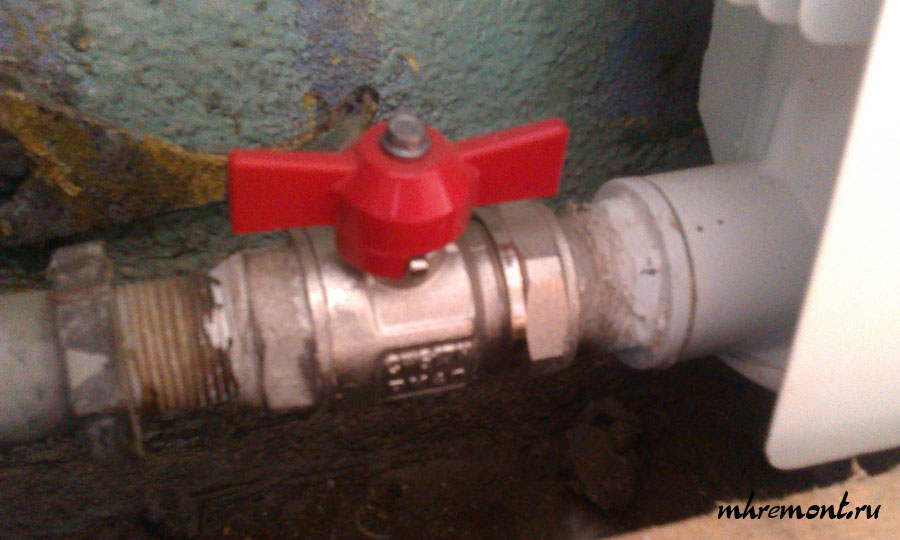

Увеличить Кран для подключения радиатора
Рис.4. Кран для подключения радиатора

Показанный на рисунке кран является разъемным. Что позволяет сначала установить краны на трубы. Затем собрать радиатор отопления и установить в него ответную часть крана, а затем просто повесить радиатор и собрать краны.

Второй случай установки и подключения радиатора более сложный, когда по тем или иным причинам трубы для соединения радиаторов имеют различную длину. Для решения этой проблемы применяются сгоны. При этом приобрести сгон нужной длины необходимо заранее.

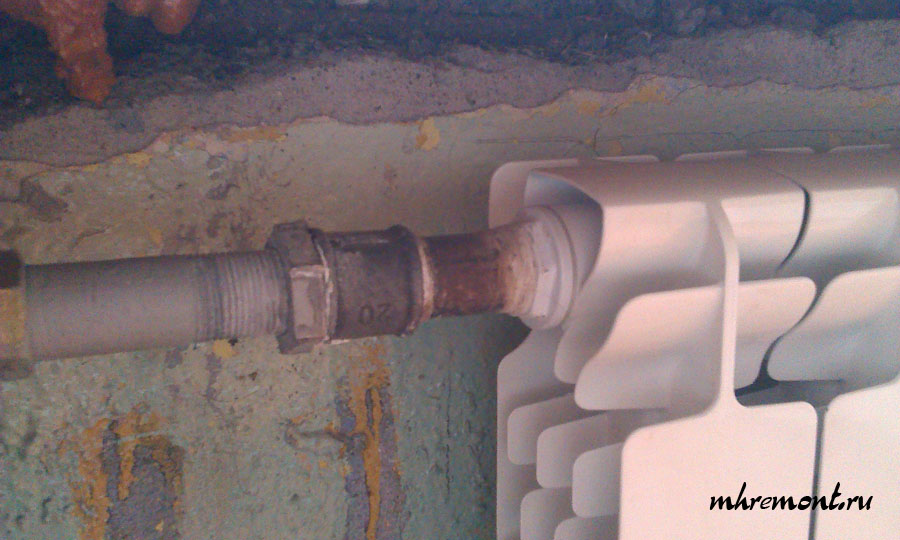

Увеличить Соединение труб муфтой
Рис.5. Соединение труб муфтой

Как видно из фото выше с помощью сгона можно нарастить трубу отопления до нужного размера. Делается это с помощью муфты и контргайки.

Порядок подключения радиатора в этом случае следующий. Сначала собирается радиатор, к нему подсоединяется сгон, обязательно с применением подмотки. На другом конце сгона так же делают подмотку и наворачивают муфту. Далее на трубу отопления наворачивают контргайку и делают подмотку. После чего устанавливают батарею на место и сгоняют муфту на трубу отопления. Получается так, что муфта одновременно навернута и на сгон, и на трубу отопления. Однако муфта имеет возможность вращаться. Для подтяжки резьбы и блокирования муфты затягивают контргайку.

Увеличить Запуск радиатора отопления
Рис.6. Запуск радиатора отопления

Запуск радиатора отопления

После того как установлен и подключен радиатор отопления важно в правильной последовательности его запустить. В противном случае может произойти завоздушивание радиатора и работать он будет не эффективно.

Рассмотрим два возможных варианта запуска: запуск стояка вместе с радиатором и пуск замененного радиатора без слива стояка.

Запуск стояка и радиатора

Для того чтобы воздух не попал в систему стояк и радиатор запускают в следующей последовательности. На радиаторе открывают краны на подаче и обратке. После чего открывают так называемый спускник в верхней части стояка, далее открывают кран в нижней части стояка. Вода начинает подниматься по стояку заполняя все радиаторы и выдавливая воздух из системы. Как только весь воздух через кран в верхней части стояка вышел и пошла вода, то система заполнена и воздух удален. Далее спускник закрывают и открывают кран подачи. На этом запуск системы окончен.

Запуск радиатора с заполненной или рабочей системой отопления

В этом случае ситуация такая. Система заполнена водой, а радиатор отопления воздухом. Если просто открыть краны на батарее, то часть воздуха уйдет в систему, возможно осев в радиаторе у соседей снизу, а большая часть останется в батарее. В результате прибор отопления выполнять свою функцию не будет.

Для запуска системы отопления в этом случае необходим воздушный клапан на радиаторе. Этот клапан позволяет стравить воздух. Клапан может быть механическим или автоматическим это не влияет на процесс.

Увеличить Кран маевского
Рис.7. Кран маевского

Клапан устанавливается вместо верхней пробки на радиаторе, т.к. воздух обычно собирается в верхней части радиатора с противоположной стороны от подающей трубы.

Порядок действий по пуску радиатора следующий. Сначала открывается кран обратки и радиатор начинает заполняться водой до тех пор, пока не заполнит весь возможный объем батареи. Далее открывается клапан на радиаторе и сбрасывается весь воздух. Если клапан автоматический, то он все сделает сам, если механический, то необходимо дождаться момента, когда из клапана пойдет токая струйка воды это говорит о том, что воздух из радиатора удален. Далее закрываем клапан и открываем кран подачи.

Что делать если радиатор был запущен неправильно

Много людей при замене радиаторов отопления не уделяет должного внимания порядку запуска. В результате получают воздушные пробки как в системе отопления, так и в радиаторах. В следствии чего отопление плохо работает и в помещении холодно. Кроме того, завоздушивание системы может произойти и не по вашей вине. А по вине не грамотных слесарей, менявших отопление у соседей. Что же делать в этом случае? Необходимо перезапустить систему и удалить весь воздух. Сразу оговорюсь, что речь идет о перезапуске радиатора отопления. Нужно отметить, что предлагаемый метод работает, только в случае наличия воздушного клапана и возможности полностью отключить радиатор от общей системы, т.е. наличие исправных кранов на подаче и обратке.

Что бы перезапустить батарею необходимо сделать следующее. Слить часть воды из радиатора, желательно половину. Сливать воду нужно для того чтобы исключить появления воздушных карманов в зоне промежуточных секций, там-где воздушный клапан не сможет работать. Слить воду из радиатора можно отвернув пробку в его нижней части радиатора. Естественно, что воды в радиаторе много поэтому желательно подготовить тазик, ведро и тряпку. После того как вода слита и пробка надежна закручена, можно произвести пуск радиатора по схеме, описанной выше.
