Воздух в системе отопления - способы удаления воздушных пробок

Воздушные пробки частая причина нарушения работы системы отопления. Они могут появляться в системах центрального отопления и индивидуального. Холодные стояки или радиаторы отопления, шум в трубах все это вызвано воздухом в системе отопления. О причинах появления и о том, как удалить воздух из системы отопления пойдет речь в этом материале.

Причины завоздушивания системы

Воздух в системе отопления — это довольно частое явление в начале отопительного сезона. Даже в хорошо спроектированной и грамотно смонтированной системе могут возникать воздушные пробки. Причин появления воздуха в системе отопления может быть несколько.

• При проведении ремонта системы отопления необходимо слить воду, что и делают. В этот момент система заполняется воздухом. По окончании ремонта системы заполняют в новь, но воздух в ней остается.
• При замене отопительных приборов, как и при ремонте сливают часть воды. При этом в систему попадает воздух.
• После ремонта или замены радиаторов необходимо правильно запустить систему отопления и удалить весь воздух. Работа эта длительная. Часто торопятся и нарушают технологию. После запуска благодаря остаткам воздуха нарушается работа системы отопления.
• Часто причиной появления воздуха становятся алюминиевые радиаторы отопления. Этот тип радиаторов склонен к газообразованию. Газы, образовавшиеся при коррозии радиатора, создают воздушную пробку.
• Коррозия труб системы отопления — это неизбежный процесс. При коррозии в теплоноситель выделяются различные газы, которые могут стать причиной воздушных пробок.
• В холодной воде содержится большое количество воздуха, который при нагревании высвобождается и образует воздушные пробки.
• Причиной завоздушивания системы отопления могут быть неправильно работающие клапаны автоматического сброса воздуха. Загрязненность теплоносителя может вызвать закупорку клапанов. В результате чего нарушится их работа и воздух не сможет выйти из системы.

Определение мест образования воздушной пробки

Важной частью удаления воздуха из системы является правильное определение места образования воздушной пробки. В зависимости от места расположения воздуха применяются разные способы его удаления.

В системе отопления любого типа воздушные пробки могут образовываться в двух местах: в трубах и радиаторах. В трубах воздушная пробка образуется, как правило, в крайних стояках, в них разница давления подачи и обратки минимальна. В радиаторах воздух скапливается в верхнем углу расположенном напротив подключения подачи.

Первое с чего следует начать это убедиться в том, что все краны на стояках и радиаторах отопления открыты.

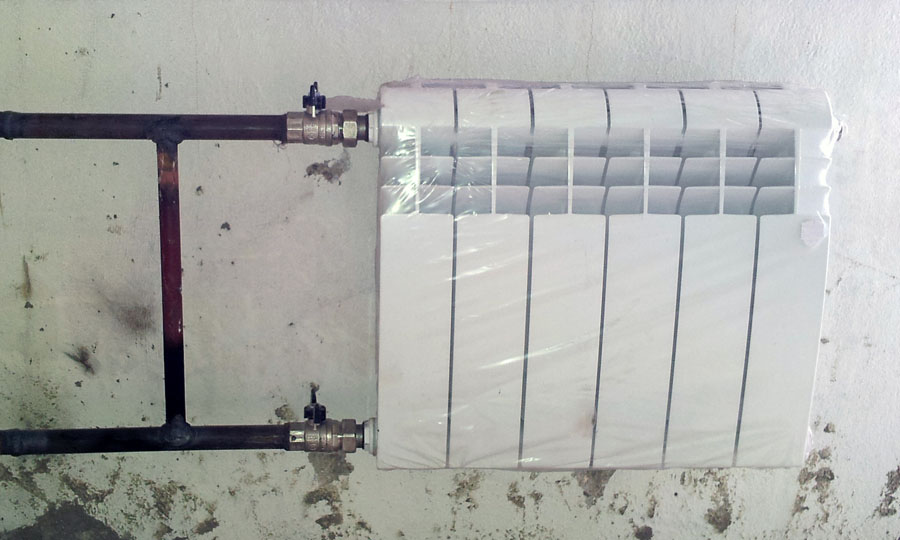

Если на стояке рядом с радиатором отопления имеется перемычка (байпас) соединяющая подачу и обратку в обход радиатора, то сначала проверяем ее. Если она горячая, а радиатор холодный, то воздушная пробка в радиаторе. Если холодная это означает, что не работает весь стояк.

Рис.1.

Если перемычки нет, то сравниваем температуру подачи и обратки. Если обе трубы имеют одинаковую температуру, то проблема может быть, как в стояке, так и в радиаторе. В этом случае сначала делаем попытку сбросить воздух из радиатора. Если подача теплее обратки, то воздушная пробка в радиаторе. Из-за нее не работает весь стояк.

Удаление воздушной пробки из радиатора отопления

Радиаторы отопления подвержены завоздушиванию больше, чем остальные элементы системы. В большинстве случаев достаточно спустить воздух из радиатора, и система отопления начинает функционировать исправно.

Удалить воздух из радиатора можно двумя способами:

• через воздухоотводчик или клапан;
• перезапустить систему отопления.

Если радиатор отопления оборудован клапаном (кран маевского), то удалить воздух из радиатора можно своими руками. Воздухоотводчиком или клапаном оснащаются все современные радиаторы отопления. Воздухоотводчик установлен на верхней пробке радиатора со стороны противоположной трубе подачи.

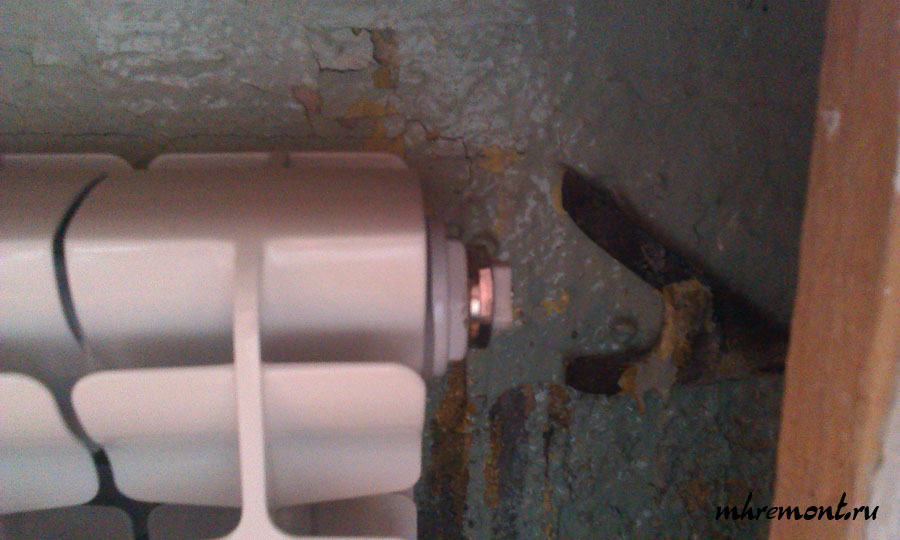

Рис.2. Кран Маевского на радиаторе отопления.

Чтобы спустить воздух необходимо специальным ключом, продается вместе с клапаном, открыть ниппель. Если в радиаторе был воздух, то услышите шипение. Перед открытием клапана следует под него подставить тару для приема воды. Воды будет не много, поэтому достаточно будет литровой банки.

Как шипение закончится это говорит о том, что воздух вышел. Далее следует дождаться появления воды из ниппеля. Как только напор воды из ниппеля станет постоянным, его можно закрывать. Воздуха в радиаторе больше нет.

Если воздухоотводчик отсутствует, то необходимо перезапустить систему отопления. В случае городской центральной системе отопления, перезапустить ее самостоятельно сложно и следует вызвать специалистов. Индивидуальную систему отопления перезапустить можно своими руками.

Запуск / перезапуск системы отопления

Запуск системы отопления это простой, но длительный и ответственный процесс. Его главная задача заполнить систему и одновременно удалить из нее весь воздух. Порядок запуска системы следующий.

Начинают с подготовительных работ. У каждой системы отопления есть воздухоотводчик. Ручной или автоматический. Он находится в самой верхней точки системы, и должен быть исправен. В случае ручного воздухоотводчика открыт.

Далее перекрывают трубу подачи. Систему заполняют через обратку. Под действием воды воздух стремиться подняться в самую верхнюю точку системы, туда, где расположен вооздухоотводчик. Если не спешить, то весь воздух выйдет с первого раза.

Если речь идет о перезапуске системы, то поступают точно также. Перекрывают подачу, открывают воздухоотводчик и открывают обратку. Вода, поднимаясь по трубам вверх, выдавливает воздух из системы через воздухоотводчик. Определить остался воздух или весь вышел можно по равномерности напора воды из воздухоотводчика. Если напор равномерный, то воздух удален. Воздухоотводчик можно перекрыть, и включить систему на циркуляцию.

Обычно ручной воздухоотводчик представляет собой кран. Через этот кран вместе с воздухом будет вытекать и вода. Для системы городской центральной системы отопления потери нескольких сот литров воды не является проблемой. Для частного дома, где вместо воды используется антифриз — это недопустимо. Поэтому в индивидуальной системе отопления устанавливают автоматические воздухоотводчики. Они пропускают воздух, но не пропускают антифриз.

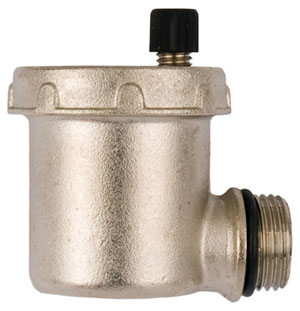

Рис.3. Автоматический воздухоотводчик для системы отопления.

Как не допустить завоздушивания системы?

Как говорилось ранее завоздушивание системы это неизбежность. Не допустить попадание воздуха в систему можно только правильно выполнив ее пуск. Однако остальных факторов, описанных в начале статьи, достаточно, чтобы в системе появились воздушные пробки. Поэтому целесообразнее дать несколько советов, как облегчить устранения воздушных пробок.

На каждом радиаторе отопления необходимо предусмотреть воздухоотводчик. Тоже относится к водяным теплым полам.

На каждом стояке необходимо предусматривать краны для его отключения от системы.

В самой верхней и нижней части стояка следует устанавливать отводы с кранами. Это позволит слить стояк или выпустить из него воздух не нарушая работу всей системы.

Следует выбирать трубы и радиаторы отопления не склонные к газообразованию. Газ появляется в результате процессов коррозии металлов. Если коррозии нет, то и газообразование будет сведено к минимуму, а, следовательно, и завоздушивание.
