Водосток своими руками - расчет и монтаж

Водосточная система необходима для отведения дождевой и талой воды с крыши дома. Простейший водосток позволяет предотвратить попадание влаги на стены и цоколь здания, тем самым защитить и продлить их срок службы. Это очень важное инженерное сооружение любого строения и одновременно очень простое, поэтому сделать водоотвод с крыши своими руками по силам каждому.

Виды водостоков

Водослив с крыши изготавливаются всевозможных цветов из различных материалов, наиболее популярные - оцинкованная сталь и пластик. Какой вид выбрать зависит от предпочтений владельца дома и от кровельного материала.

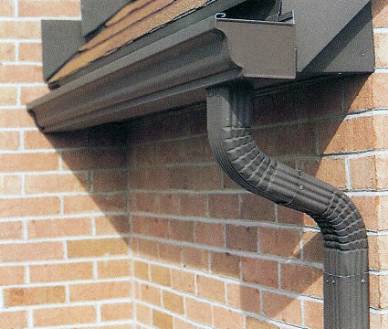

Рис.1. Металлический слив.

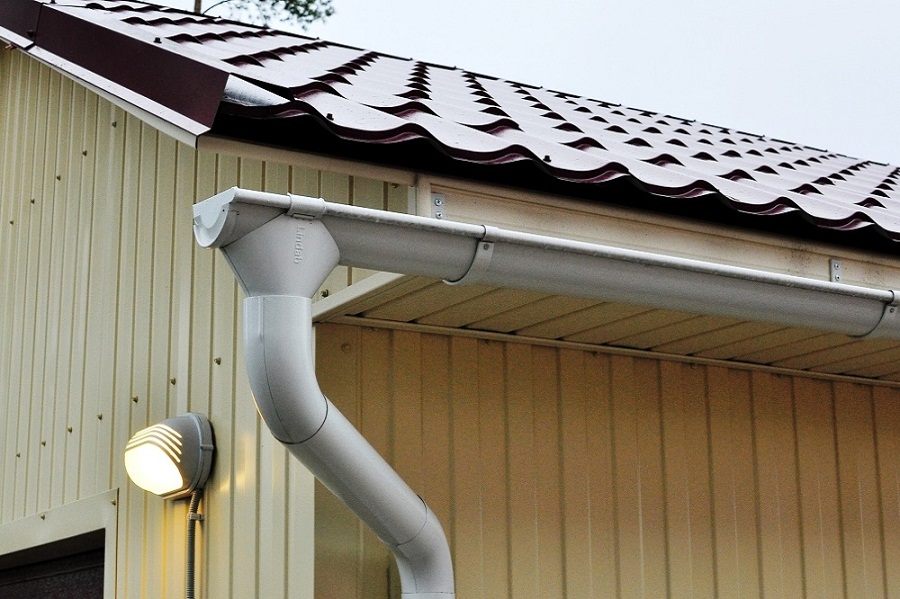

Рис.2. Пластиковая ливневка.

Металлические водостоки обычно применяют если кровля облицована оцинкованным листом. Водоотвод с крыши в этом случае будет иметь тоже цвет, таким образом сохраняется дизайн здания.

Пластиковые водостоки применяют на кровлях из гибкой черепицы и пр. Во-первых, потому, что такая ливневая система крыши имеет аналогичные цвета. Во-вторых, абразивный материал, входящий в состав кровельного покрытия может повредить защитный слой металлических лотков и труб, что приведет к коррозии и разрушению.

Элементы водосточной системы могут иметь круглую или прямоугольную форму. Эта особенность влияет только на дизайн здания, а на работе слива никак не сказывается.

Проектирование и расчет водостоков

Водоотвод будет эффективным только если правильно выбраны его элементы и правильно рассчитан уклон водосточного желоба, а также места установки.

Элементы водостока и их назначение

Основные элементы это: кронштейн, желоб, воронка, труба, дождеприемник. К вспомогательным относят: заглушки, соединители, крепеж к стенам и пр.

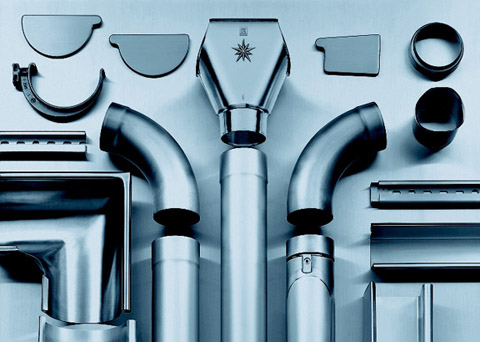

Рис.3. Возможная фурнитура.

Жёлоба для водостока относятся к наиболее важным частям всей конструкции, их располагают вдоль скатов кровли. При проектировании следует учесть, что они комплектуются всевозможной соединительной фурнитурой. При монтаже ее следует обязательно использовать это убережет от возможных протечек.

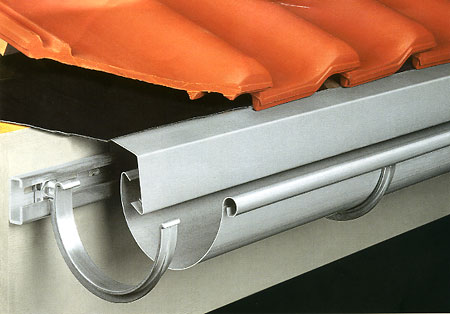

Рис.4. Иллюстрация установки.

Воронка водосточная предназначена для сбора воды из лотка и передачи ее в сливную трубу. Приобретая элементы конструкции следует обратить внимание на способы ее соединения с жёлобом и водосточной трубой, так как в ряде случаев может потребоваться дополнительная фурнитура.

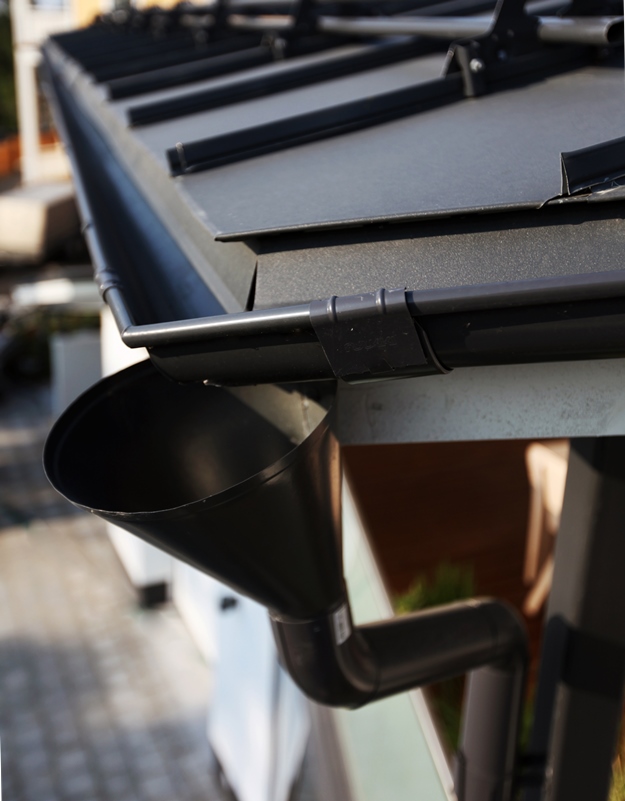

Рис.5. Воронка нетрадиционной формы.

Крепление желоба водостока предназначено для монтажа лотка к кровле. В зависимости от способа установки, кронштейны могут быть различные.

• Если установка дождевых сливов ведется одновременно с настилом кровли, то следует применять кронштейны предусматривающий крепление к обрешетке. Так же следует не забыть о карнизной планке. Она защитит древесину от влаги.
• В случае, когда кровля уже настелена, кронштейн для желоба применяют для монтажа на карниз.

Дождеприемник необходим чтобы вода из водосточной трубы не текла под дом, а была направлена в дренаж или накапливалась в отдельной емкости для полива участка.

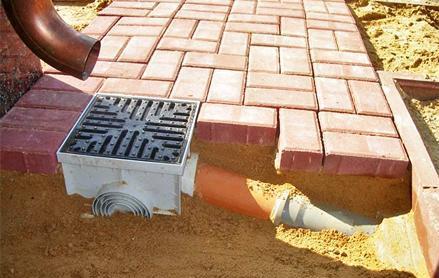

Рис.6. Дождеприемник с дренажной системой.

Чтобы при монтаже не возникало трудностей желательно выбирать все элементы одного производителя, либо при покупке проверять совместимость деталей друг с другом.

Расчет водосточной системы

Чем больше размер лотка, тем больший объем воды он сможет собрать. Если его размер будет недостаточным, то он будет быстро переполняться и весь поток устремиться на землю.

Размер лотка определяют в зависимости от площади кровли. Если она не более 100 м2, применяют желоб диаметром 100 мм, от 100 до 175 м2 – 120мм, более 175 м2 – 150мм. Обратите внимание, что речь идет не о всей крыше, а о лишь о размерах ската, где будет устанавливается водосбор.

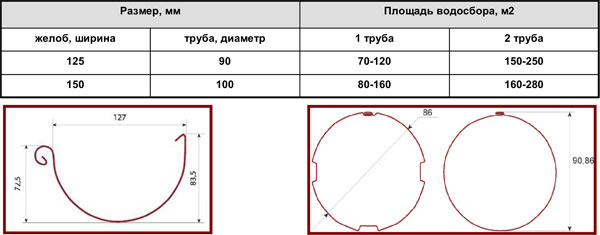

Рис.7. Рекомендуемые размеры.

Кронштейн желоба монтируют с определенным шагом для металлических лотков он составляет 60 - 80см, для пластиковых не должен превышать 50см.

Уклон желоба водостока

Наклон лоткам необходим для направления воды в воронку, в противном случае она будет собираться и переполнять желоб и не отводится.

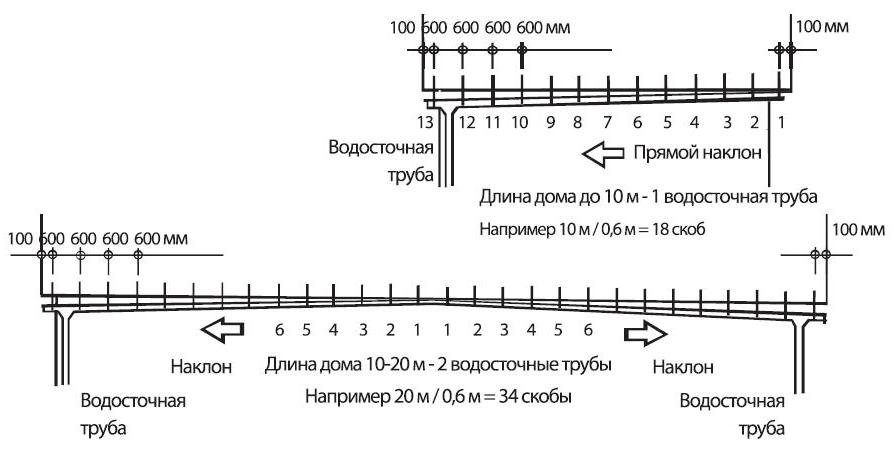

Рис.8. Схема крепления кронштейнов для создания необходимого уклона.

Уклон должен составлять 2-4 мм на 1 метр длины. Не следует делать больший наклон, т.к. на протяженных скатах это будет хорошо заметно и повредит внешнему виду дома.

Определение количества воронок

От количества воронок зависит скорость опорожнения желобов и отвода воды из них, чем их количества больше, тем эффективнее водоотвод. Оптимальное число 1 шт. на 5 – 7 метров лотка.

Расположение элементов относительно кровли

Лоток должен быть установлен как можно ближе к краю свеса ската. Одновременно, желоб должен выступать за край кровли на половину диаметра. Это обеспечит наилучшие показатели сбора воды с крыши.

Монтаж сливной системы крыши

Монтаж ливневки на крыше начинают с определения мест установок воронок. Обычно это углы здания. Следует учесть, что их ставят с отступом от него примерно на 50 см. Промежуточные монтируют через 5 – 7 метров желобов.

Как только места установки воронок определены приступают к монтажу кронштейнов для желобов. При их установке учитывают необходимость уклона в направлении приемников, из расчета 2-4 мм на метр длины лотка.

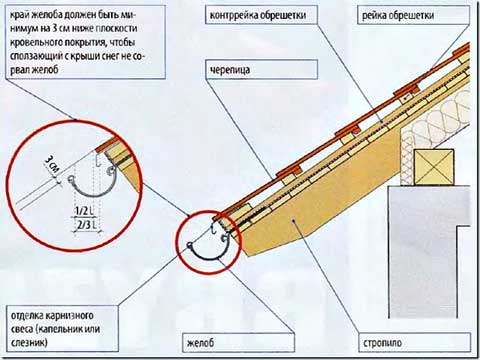

Рис.9. Правильное расположение водосборника.

Удобно поступать следующим образом: сначала установить крайние кронштейны между двумя соседними воронками, затем натянуть нить между ними, и ориентируясь по ней установить все промежуточные держатели.

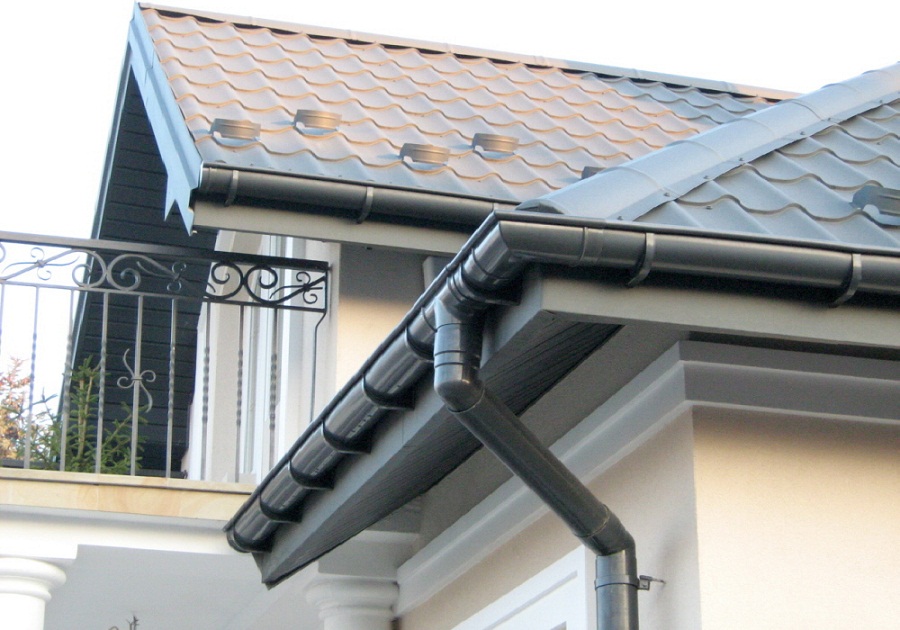

Рис.10. Установка с угла здания.

Далее соединяют желоба с воронками. Следует отметить, что на всех крайних элементах необходимо устанавливать заглушки. чтобы при сильном ливне вода не выплескивалась. Так же желательно чтобы лоток выступал за край ската примерно на 5 см.

Следующий этап монтаж водосточной трубы. Она крепиться к стене здания на расстоянии пару сантиметров. Учитывая, что свес кровли обычно около 50 см, то для стыковки трубопровода с воронкой должно использоваться специальное колено. При соединении отводов важно чтобы они входили друг в друга не менее, чем на 2 см. иначе они будут протекать.

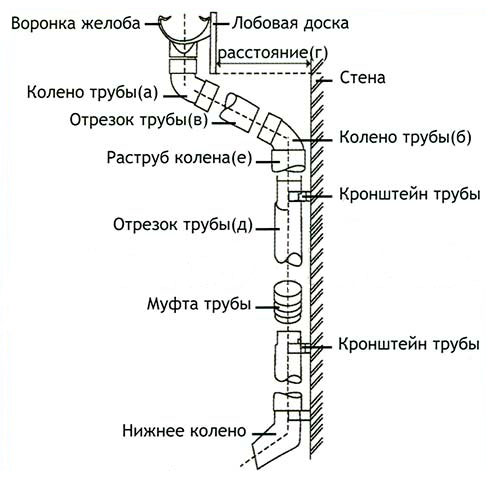

Рис.11. Элементы трубы.

Заключительный этап - монтаж дождеприемника. В зависимости от того куда будет стекать дождевая вода, приемник может быть различный. Для отвода в газон применяют прямые лотки, которые монтируются в отмостку. Если поток будет направляться в дренаж, то необходимо соорудить ливневку.

Куда отводить воду в газон или дренаж?

Создавать полноценную ливневневую канализацию и делать специальный дренаж достаточно дорогостоящее удовольствие, сопровождаемое большим объемом земляных работ. Поэтому часто предпочитают отводить воду в газон. В зависимости от почвы и частоты осадков это может быть оправдано, но в некоторых случаях это приводит к заболачиванию участка, особенно с северной стороны здания.

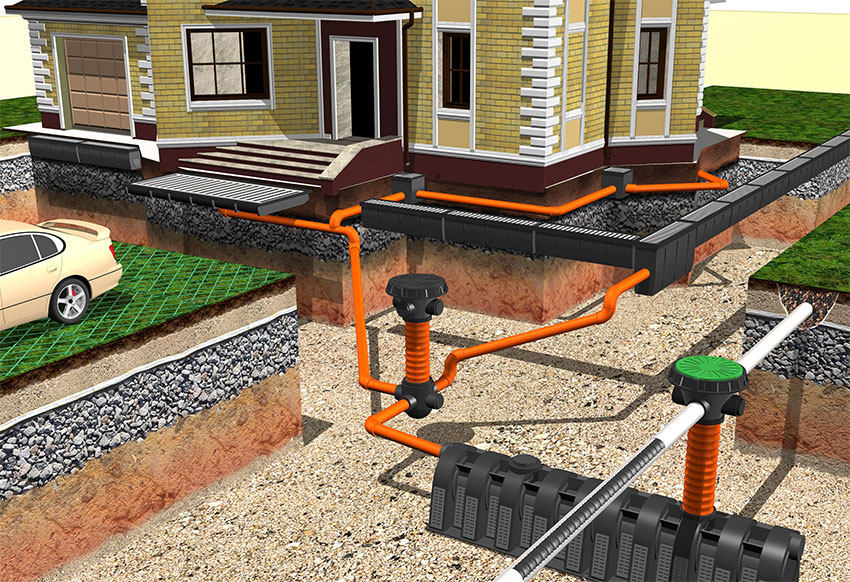

Рис.12. Схема организации ливневой канализации.

Если грунт насыщен песком, и уровень верховодки низкий, то дождевая вода будет быстро уходить. В этом случае отвод в газон принесет больше пользы последнему. Если же почва склонна к ее удержанию, то целесообразно сделать хороший дренаж.

Для организации дренажа под каждой водосточной трубой необходимо установить дождеприемники и соединить их с колодцем или ямой.

Защита водостока: подогрев и сетка

Если вокруг вашего дома имеются большие деревья, которые скидывают на зиму листву, то существует большая вероятность засорения водосточной системы. Чтобы этого избежать существует специальный элемент – сетка. Она устанавливается в желоб и предотвращает попадания туда мусора.

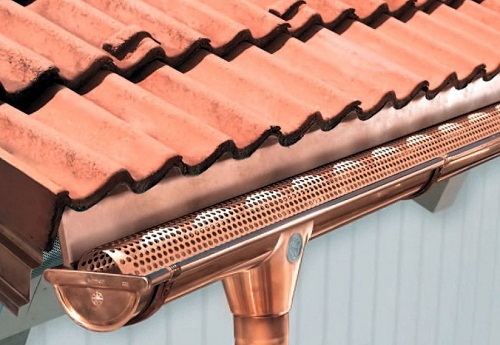

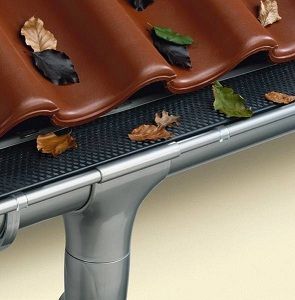

Рис.13. Сетка предотвращает засорение.

Важным современным усовершенствованием традиционных ливневок является обогрев водостока и лотков. Он работает по аналогии с кабельными теплыми полами. С его помощью удаляется наледь и снег, что обеспечивает работоспособность системы в межсезонье и при оттепелях.
