Устройство теплого пола лоджии - обзор видов нагревательных систем

Теплые полы нашли широкое применение при отоплении и обогреве лоджии. Их главное достоинство в том, что они совсем не занимают места, т.к. монтируются под напольное покрытие. Кроме того, теплые полы дают благоприятное распределение температуры внутри помещения. Так же следует отметить, что системы теплых полов могут применяться в качестве самостоятельной или вспомогательной системы обогрева лоджии.

Устройство теплого пола лоджии очень простое, под напольное покрытие устанавливается элементы теплого пола, которые нагревают пол и напольное покрытие, от которого в свою очередь идет теплообмен с остальным помещением. Различают водяные и электрические системы теплых полов. Так как на лоджии чаще всего применяются электрические системы, то о них и пойдет речь в этой статье.

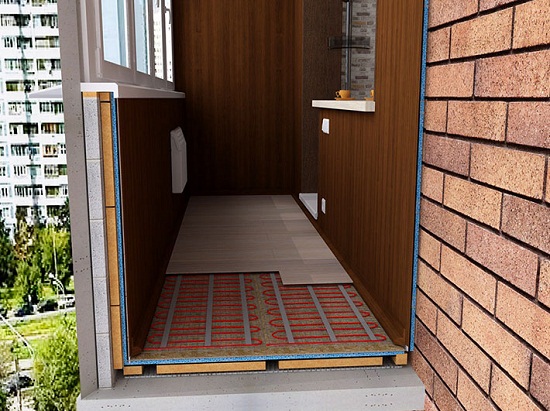

Увеличить Устройство теплого пола на лоджии.
Рис.1. Устройство теплого пола на лоджии.

Существует два вида электрических систем: кабельный теплый пол и пленочный теплый пол. Кабельные системы применяются в том случае если в качестве напольного покрытия используется плитка.

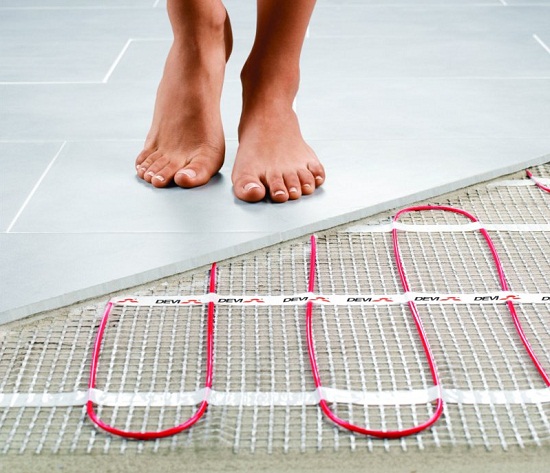

Увеличить Кабельный теплый пол под плитку.
Рис.2. Кабельный теплый пол под плитку.

Пленочные системы применяются при укладке ламината.

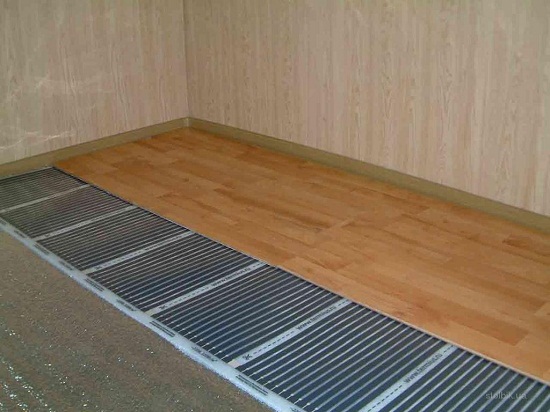

Увеличить Пленочный теплый пол.
Рис.3. Пленочный теплый пол.

Устройство теплого пола лоджии, в независимости от применяемой системы, состоит из трех элементов: терморегулятор, датчик температуры и нагревательный элемент.

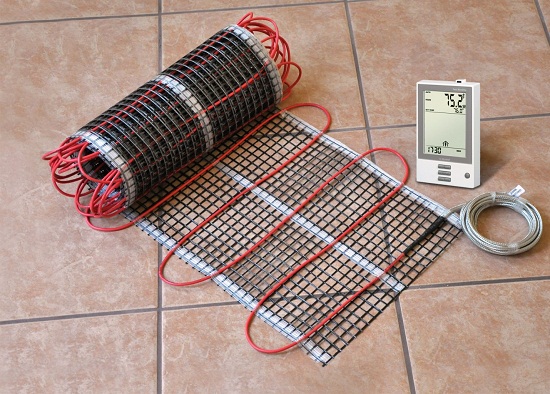

Увеличить Элементы теплого пола.
Рис.4. Элементы теплого пола.

Принцип действия системы в следующем. Ток через терморегулятор подается на нагревательный элемент. Нагревательный элемент греет напольное покрытие. Одновременно датчик температуры отслеживает температуру пола. Если температура пола достигает заданных на терморегуляторе значений, терморегулятор отключает нагревательный элемент. Как только пол остывает, то нагревательный элемент опять начинает работать.

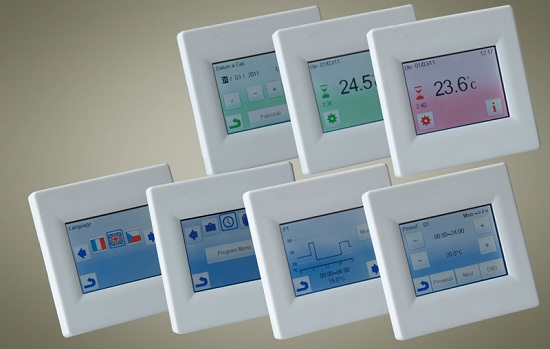

Увеличить Термостат для теплого пола.
Рис.5. Термостат для теплого пола.

Большое удобство заключено в том, что терморегуляторы бывают на все вкусы. Термостаты могут обладать дополнительными функциями, такими как таймер, экономия электроэнергии, возможностью настройки по дням недели или времени суток и пр. Все эти возможности позволяют настроить работу теплого пола по своему усмотрению.

Кабельные нагревательные системы

Особенностью кабельных систем заключен в том, что в качестве нагревателя применяется кабель. Так как кабель имеет определенную толщину, то он образует неровности на поверхности пола, а, следовательно, уложить на него напольное покрытие типа ламината невозможно. Однако возможно по верх прокладки кабеля устроить стяжку. При нагревании кабеля стяжка будет нагреваться и передавать тепло напольному покрытию.

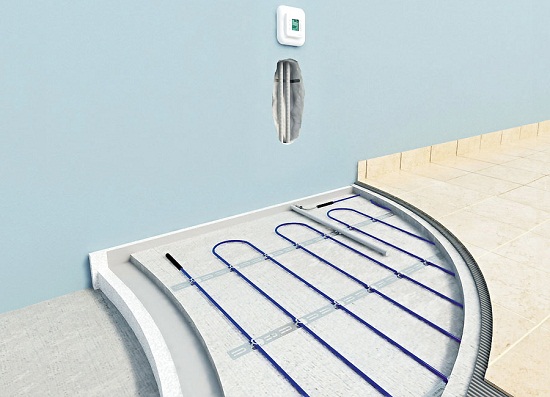

Увеличить Устройство кабельного теплого пола.
Рис.6. Устройство кабельного теплого пола.

Естественно напольное покрытие должно быть хорошим проводником тепла, так как благодаря его нагреву нагревается воздух, который и осуществляет теплообмен. Поэтому в качестве напольного покрытия часто используется керамическая плитка. Однако может применяться и линолеум.

Если выбор сделан в пользу кабельного теплого пола, то применение ламината не желательно, так как подложка является неплохим теплоизолятором, а, следовательно, будет мешать работе теплого пола.

Увеличить Керамическая плитка лучшее напольное покрытие для кабельного теплого пола.
Рис.7. Керамическая плитка лучшее напольное покрытие для кабельного теплого пола.

Так же следует учесть, что для экономии электроэнергии тепло которое излучает теплый пол нужно направить во внутрь помещения, поэтому необходимо сделать теплоизоляцию стяжки. В противном случае будет обогреваться плита перекрытия лоджии, т.е. будут тепловые потери, которые отрицательно скажутся на затратах на электроэнергии.

Увеличить Теплый пол с утепленной стяжкой.
Рис.8. Теплый пол с утепленной стяжкой.

Недостатком кабельных систем можно назвать необходимость устройства стяжки, что всегда вызывает определенные трудности, благодаря трудоемкости и длительности работ. Кроме того, кабельные теплые полы смонтированные в стяжку не подлежат ремонту, т.к. отсутствует доступ к нагревательному элементу и датчику температуры.

Пленочный теплый пол

В отличие от кабельных систем пленочный теплый пол в качестве нагревательного элемента использует пленку, которая сама по себе не нагревается, а излучает в инфракрасном спектре – спектре теплового излучения. Другими словами, работает по принципу известного всем рефлектора.

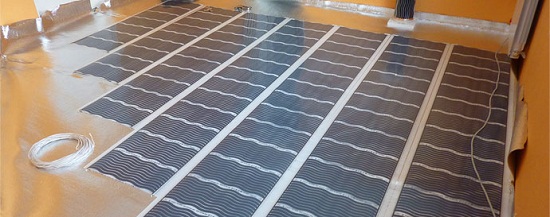

Увеличить Пленочный теплый пол.
Рис.9. Пленочный теплый пол.

Инфракрасное излучение, генерируемое пленкой при встрече с препятствием, сообщает ему энергию, благодаря которой нагревается поверхность. Большинство излучения при этом аккумулируется в поверхности пола, т.е. в напольном покрытии. Так же нагреваются предметы внутри помещения. Все нагретые предметы контактируют с воздухом, тем самым осуществляется теплообмен.

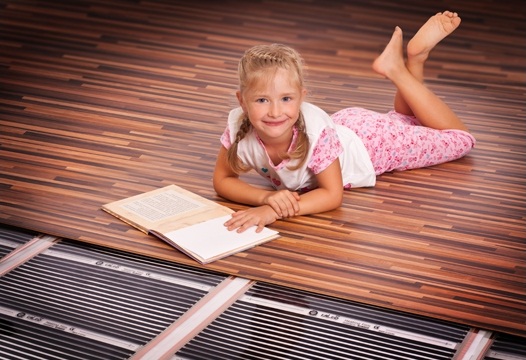

Увеличить Пленочный теплый пол отличное решение для детской.
Рис.10. Пленочный теплый пол отличное решение для детской.

Большим достоинством пленочного пола является то, что он может быть применен как на стяжке, так и на деревянных полах любых модификаций в том числе и регулируемых полах. Это обстоятельство значительно упрощает применение пленочных полов. Недостатком является не возможность применения плитки одновременно с пленочными полами.

Следует отметить что технология устройства пленочного пола в случае укладки ламината и линолеума различна. Ламинат можно укладывать по стандартной технологии непосредственно на пленочный пол. Линолеум на пленочный пол класть нельзя. Чтобы уложить линолеум следует предусмотреть какую-либо твердую прокладку, например, фанеру. Обычно поступают так, стелют два слоя фанеры, между которыми прокладывают нагревательную пленку, после чего стелют линолеум.

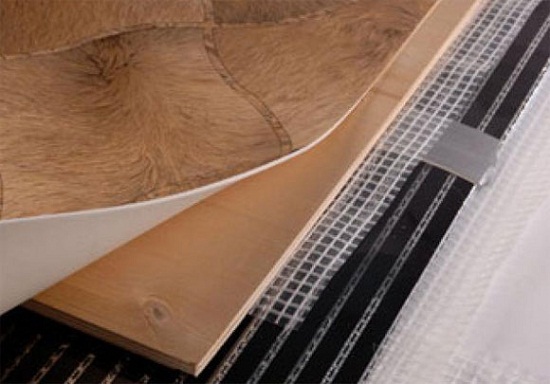

Увеличить Укладка линолеума на пленочный теплый пол.
Рис.11. Укладка линолеума на пленочный теплый пол.

Чтобы не переплачивать за электричество по аналогии с кабельными системами следует сделать утепление пола, в том числе и от передачи тепла излучением. Однако обычно в этом не возникает трудностей, т.к. обычно теплые полы устраивают на утепленной лоджии, а так как так как утепление лоджии предполагает прокладку утеплителя в том числе и на полу, то об этом можно не задумываться.
