Установка выключателя своими руками - способы монтажа и подсоединение к электросети

Установка выключателя своими руками очень простое дело. Однако часто простыми правилами установки пренебрегают, в результате сталкиваются со многими проблемами в дальнейшем. Начиная с того что выключатель плохо держится в стене и вываливается, заканчивая не корректной работой осветительных приборов. О том, как установить и подключить выключатель пойдет речь в этой статье.

Виды выключателей

Выключатели бывают двух видов накладные и встраиваимые. По способу подключения они не отличаются, различие лишь в применении и способе установки.

Накладные выключатели применяются с открытой проводкой. Такой тип проводки хорош для деревянных и загородных домов. Достоинство такой проводки в том, что в любой момент времени к ней есть доступ, а, следовательно, всегда можно провести ремонт или сделать необходимое ответвление. Выключатель этого типа закрепляется непосредственно к стене, как правило, саморезами с дюбелями.

Способы установки выключателя

Встроенные выключатели применяются для внутренней проводки. Для этого типа выключателя в стене предварительно делаются углубления, куда устанавливаются специальные коробки. После чего в них и устанавливается выключатель.

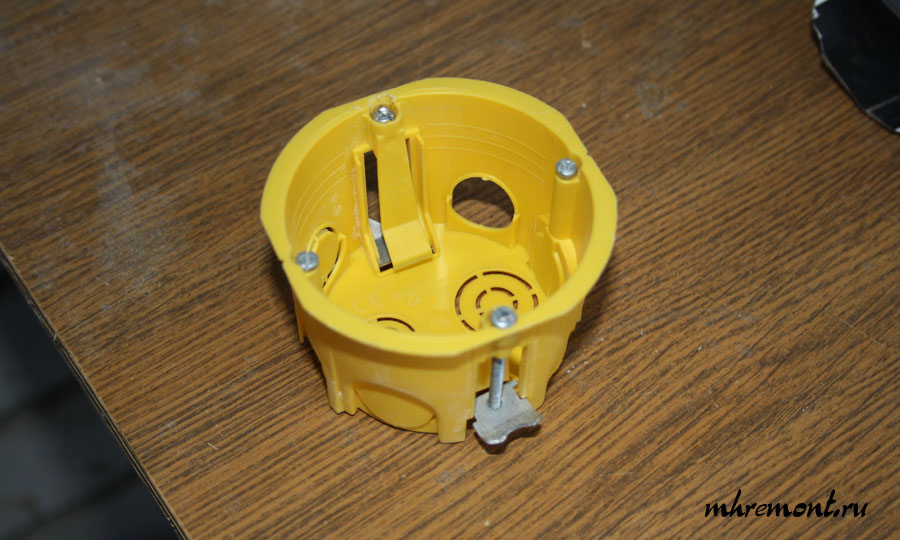

Рис.1. Монтажная коробка для выключателя

Коробка под выключатель устанавливается следующим образом. В стене с помощью коронки диаметром 60 см делается углубление глубиной на 1 см больше глубины коробки. В это углубление устанавливается коробка.

Для крепления коробки в стене применяют гипс. Достоинство гипса, в том, что он очень быстро твердеет, что значительно ускоряет работу. На коробку и в полученное углубление наносят гипс и вставляют коробку. После затвердевания гипса, коробка будет прочно держаться в стене.

Если необходимо установить выключатель в стену из гипсокартона, то применяют коробки для гипсокартона. Они отличаются от обычных, наличием специального механизма, который позволяет закрепить коробку на стене из гипсокартона.

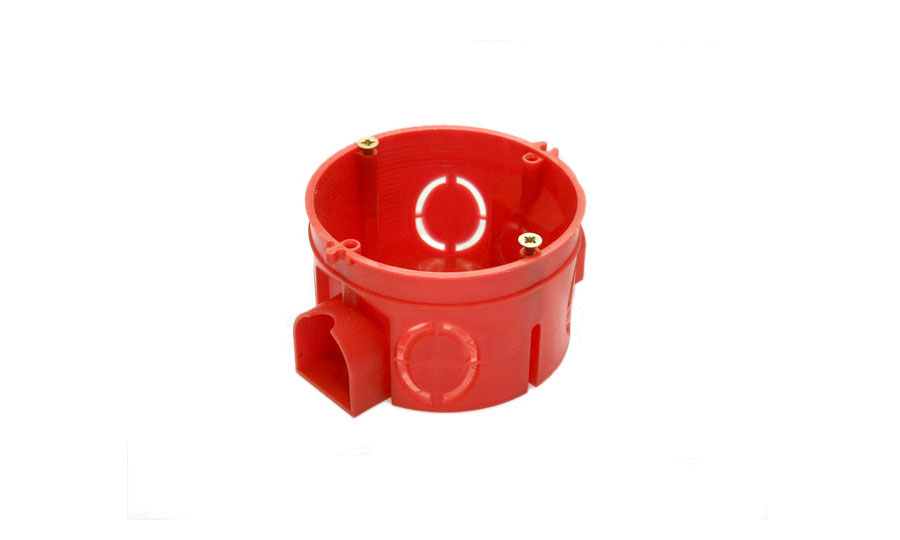

Рис.2. Монтажная коробка для гипсокартона

Подключение выключателя к электропроводке

После того как установочное место готово можно перейти непосредственно к подключению выключателя. Но вначале немного теории.

Для того чтобы лампочка горела необходимо подвести к ней переменный ток. Для этого необходимо два провода: ноль и фаза. Если установить выключатель в разрыв фазы, то можно включать и отключать лампочку.

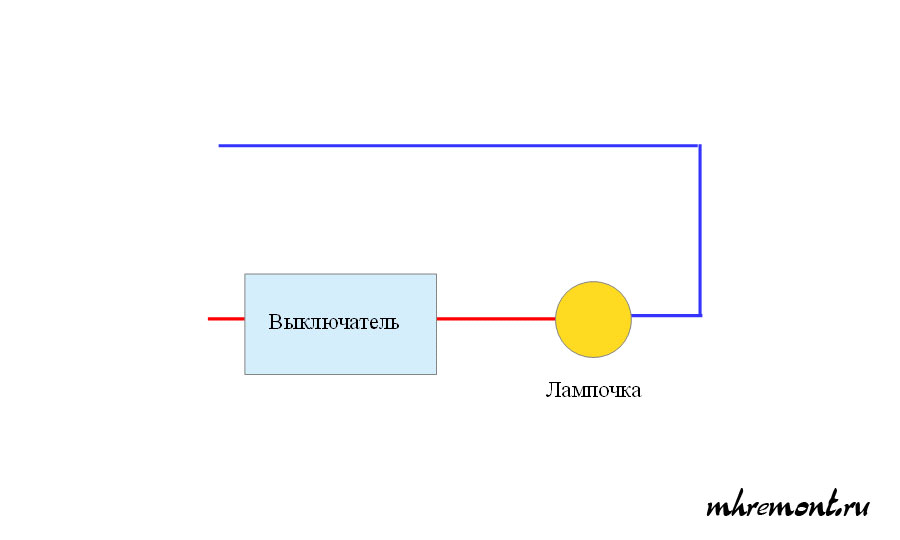

Рис.3. Схема подключения выключателя

Так работает однопозиционный выключатель.

Если мы имеем двух (или трехпозиционный) выключатель, то с помощью каждого выхода выключателя можно установить свою лампочку. Тогда становится возможным включать и выключать лампочки независимо друг от друга. На этом принципе построено подключение люстры с несколькими режимами работы.

Подключение однопозиционного выключателя

Теперь практика. Первое с чего следует начать это отключить электричество в квартире или доме.

С однопозиционным выключателем, как правило, проблем не возникает. У него имеются один вход и один выход. Соответственно с одной стороны подключается фаза, а с другой провод, который пойдет дальше на светильник.

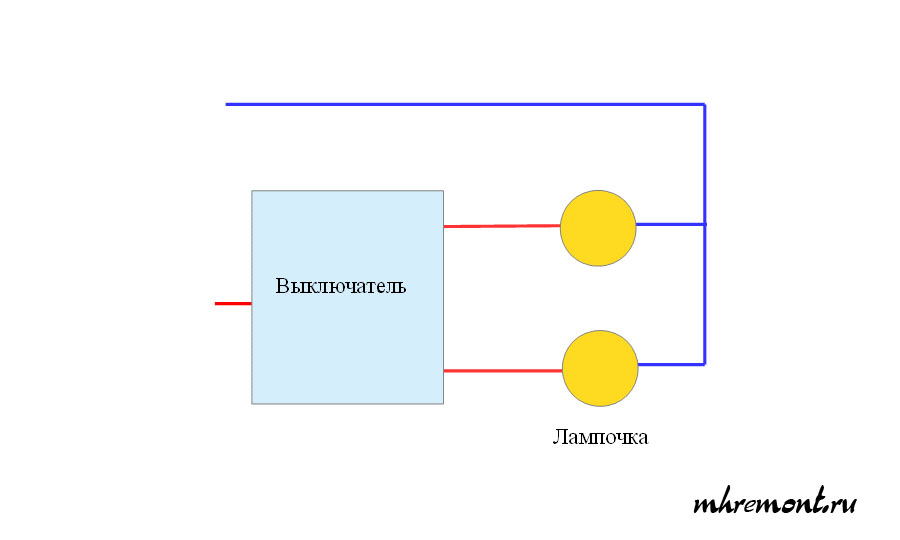

Рис.4. Схема подключения двухклавишного выключателя

Подключение двух- и более позиционного выключателя

С многопозиционным выключателем, несколько сложнее. Главное это правильно определить место, куда необходимо подключить фазу. На выключателях известных производителей эта клемма обычно отмечена знаком фазы, стрелкой или надписью «line». На дешевых выключателях зачастую нет.

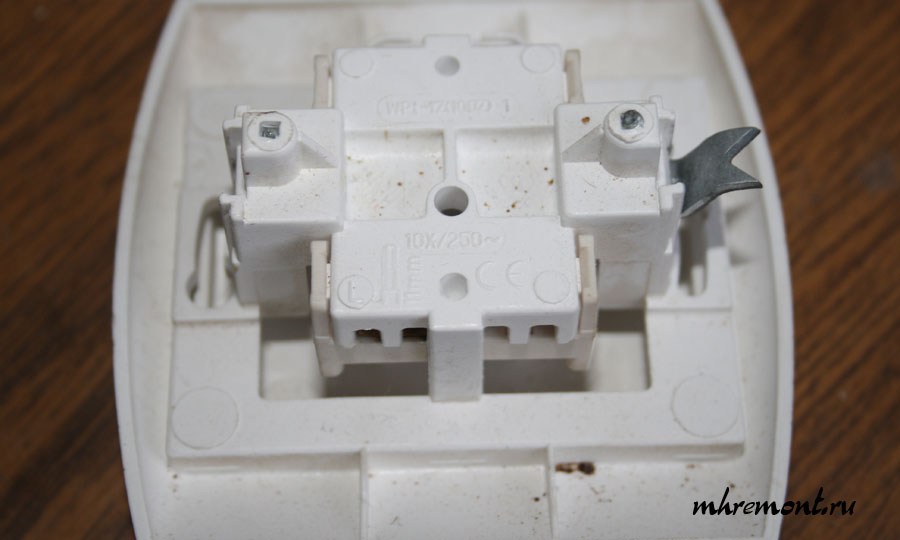

Рис.5. Монтаж выключателя

В этом случае, определить место подключения фазы можно с помощью тестера. Для этого его необходимо поставить в положение «прозвона проводов» и сделать имитацию работы выключателя.

После того как место подключения фазы определено, к нему можно подключить провода, предварительно их обесточив.
