Установка и подключение полотенцесушителя - порядок монтажа водяного полотенцесушителя

Установка и подключение полотенцесушителя в большинстве случаев довольно проста. Справиться с этой работой можно своими руками без особых трудностей. В этой статье будет описано как правильно установить и подключить полотенцесушитель. Эта информация будет полезна как для установки и подключения, так и для правильного выбора полотенцесушителя и фурнитуры к нему.

В любой ванной комнате место подключения полотенцесушителя заранее предусмотрено проектировщиками дома, и для его подключения сделаны специальные отводы на трубе горячего водоснабжения. Иногда проектом здания предусмотрено подключение полотенцесушителя к системе отопления. Стандартное расстояние между отводами 500 мм.

Виды полотенцесушителей по способу подключения

Все полотенцесушители по способу подключения можно разделить на два вида боковое и нижнее подключение (перекресное).

Полотенцесушители с боковым подключением наиболее распространены благодаря простоте установки. Они подключаются к уже имеющимся отводам на трубе горячего водоснабжения или отопления, без необходимости переноса труб. Это возможно благодаря тому, что расстояния между отводами и установочные размеры полотенцесушителя одинаковы (500 мм).

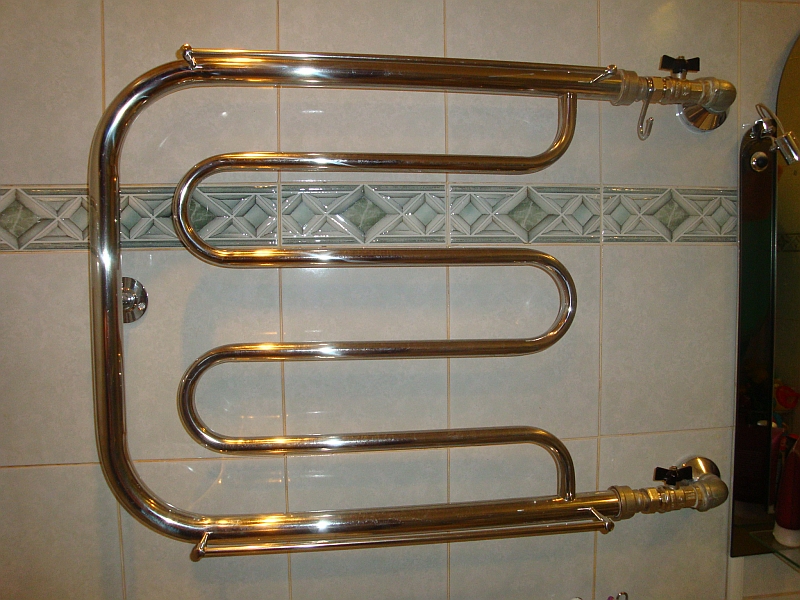

Боковое подключение полотенцесушителя. Полотенцесушитель подключен с помощью разъемного соединения «американка».
Рис.1. Боковое подключение полотенцесушителя. Полотенцесушитель подключен с помощью разъемного соединения «американка».

Полотенцесушители с нижним подключением более сложны в установке, так как в большинстве случаев требуется перенос труб и подготовка места подключения полотенцесушителя. Установочные размеры для подключения могут варьироваться в зависимости от модели полотенцесушителя.

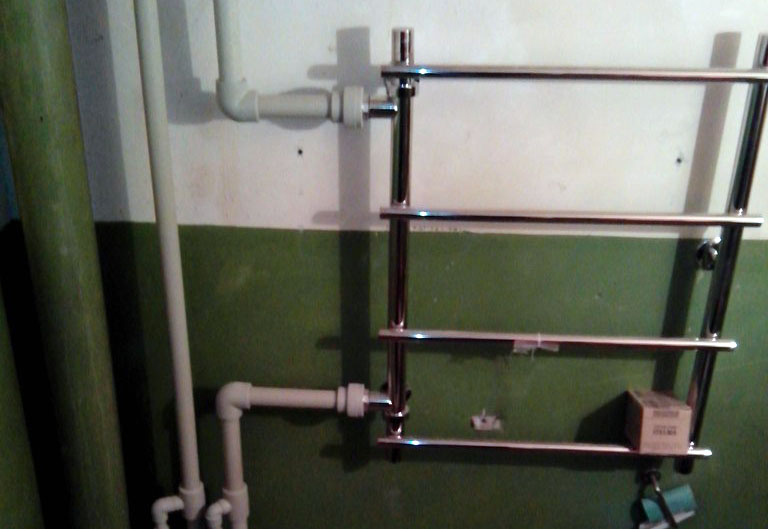

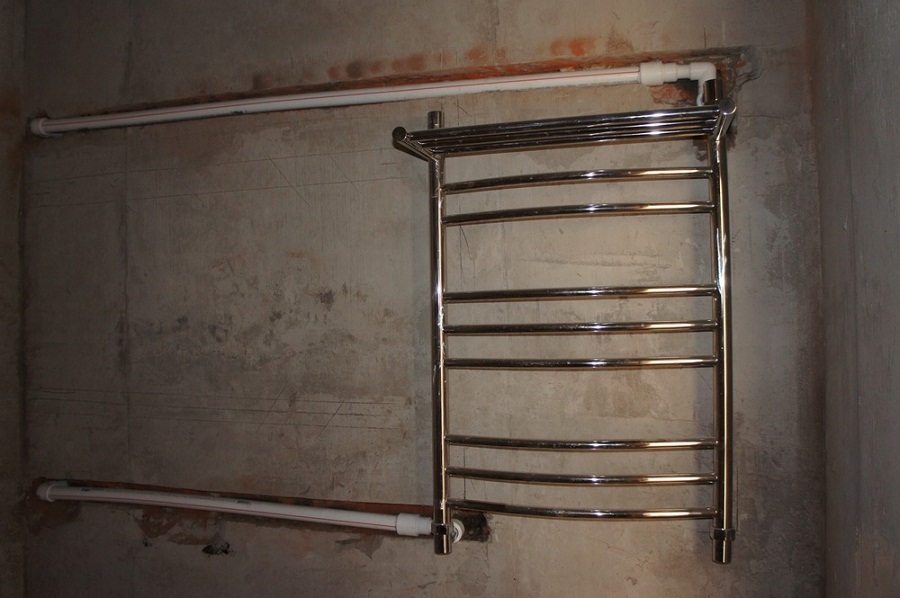

Полотенцесушитель с перекрестным подключением. Полотенцесушители с нижним подключение устанавливаются аналогично. Вся сложность в установке заключена в необходимости прокладки специальных отводов к полотенцесушителю.
Рис.2. Полотенцесушитель с перекрестным подключением. Полотенцесушители с нижним подключение устанавливаются аналогично. Вся сложность в установке заключена в необходимости прокладки специальных отводов к полотенцесушителю.

Фурнитура для подключения полотенцесушителя

Для установки и подключения полотенцесушителей применяется специальная фурнитура, имеющая декоративную отделку. В зависимости от месторасположения отводов, к которым подключается полотенцесушитель, фурнитура может быть прямая и угловая.

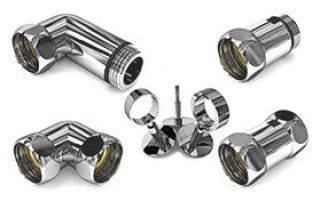

Фурнитура для установки и подключения полотенцесушителя.
Рис.3. Фурнитура для установки и подключения полотенцесушителя.

Прямая фурнитура применяется в том случае если отводы параллельны стене, на которую устанавливается полотенцесушитель.

Угловая фурнитура применяется если отводы перпендикулярны стене, на которую устанавливается полотенцесушитель, либо отводы выполнены скрыто и проходят в толще стены.

Второй момент, на который следует обратить внимание при выборе фурнитуры — это места соединения фурнитуры с полотенцесушителем и отводами. Фурнитура может иметь две гайки, она применяется если на отводах и полотенцесушителе внешняя резьба. Также может быть гайка и резьба, она применяется если на отводах внутренняя резьба, а на полотенцесушителе внешняя или наоборот.

Бывает фурнитура с встроенным краном. Наличие крана полезно для регулировки температуры нагрева полотенцесушителя.

Порядок установки полотенцесушителя

Порядок установки полотенцесушителя без демонтажа старого полотенцесушителя следующий:

  • К запорным кранам, установленным на отводах, закрепляется фурнитура для подключения полотенцесушителя.
  • Полотенцесушитель крепится к установленной фурнитуре. После чего, дополнительно закрепляется к стене, если это предусмотрено конструкцией полотенцесушителя.
  • Далее запорные краны открывают и проверяют соединения на возможные протечки.

Порядок демонтажа старого, установки и подключения нового полотенцесушителя следующий:

  • В случае если на отводах установлены краны, то до начала работ их необходимо перекрыть. После чего снять старый полотенцесушитель.
  • Если запорных кранов нет, то необходимо удалить воду из системы, и только после этого можно приступать к демонтажу/монтажу полотенцесушителя. Для этого потребуется вызвать сантехника.
  • Демонтировав старый полотенцесушитель, на отводы следует установить краны. Это позволит избежать необходимости слива воды из системы при проведении работ в дальнейшем.
  • На запорные краны устанавливают фурнитуру для полотенцесушителя.
  • Далее соединяют полотенцесушитель с фурнитурой.
  • Включают подачу воды и проверяют места соединений на возможные утечки.

Примеры установки полотенцесушителя

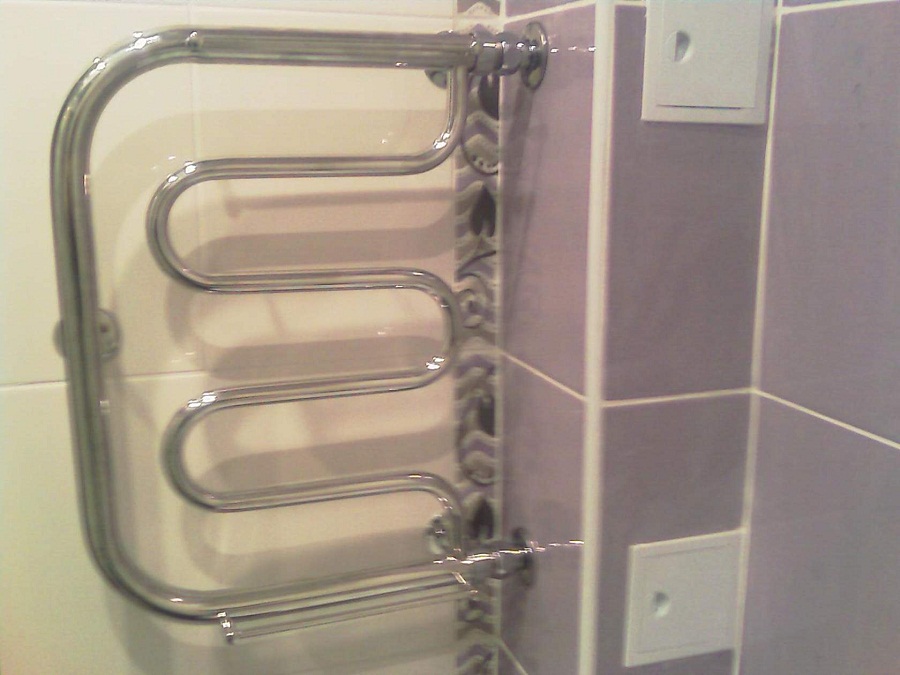

Очень удачный и простой в исполнении вариант установки полотенцесушителя. При установке применяются специальная декоративная фурнитура. Труба, к которой подключен полотенцесушитель спрятана в коробе. В коробе предусмотрены ревизионные люки для доступа к запорным кранам.
Рис.4. Очень удачный и простой в исполнении вариант установки полотенцесушителя. При установке применяются специальная декоративная фурнитура. Труба, к которой подключен полотенцесушитель спрятана в коробе. В коробе предусмотрены ревизионные люки для доступа к запорным кранам.

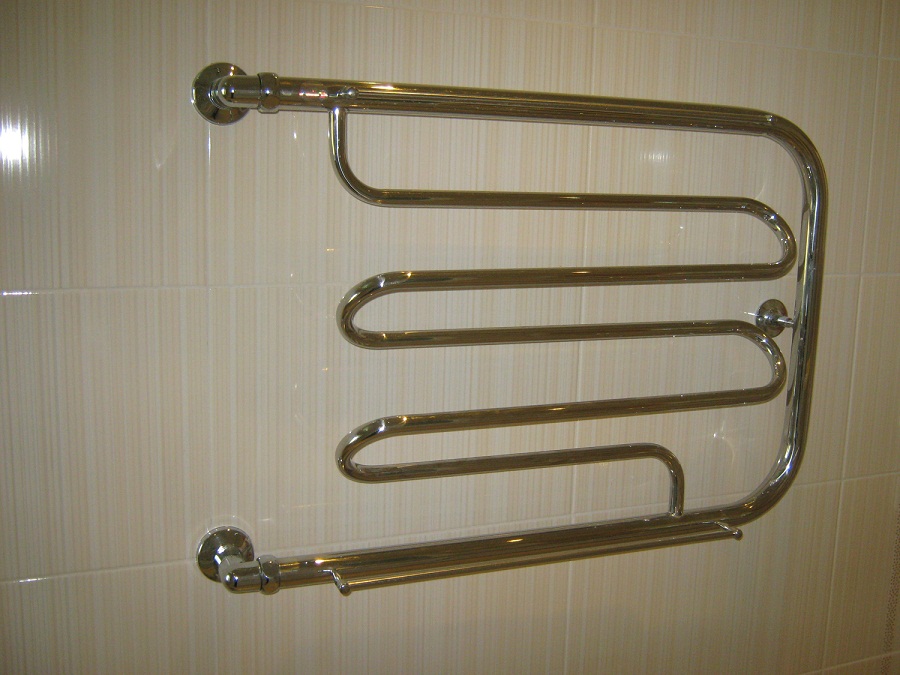

В данном примере, для подключения полотенцесушителя отводы для подключения проходят внутри стены. Для подключения применяется угловая фурнитура.
Рис.5. В данном примере, для подключения полотенцесушителя отводы для подключения проходят внутри стены. Для подключения применяется угловая фурнитура.

Часто для подключения полотенцесушителя применяют обычную водопроводную арматуру. Конечно это не очень эстетично по сравнению с предыдущими примерами, но на качество подключения и работоспособность полотенцесушителя это никак не сказывается.
Рис.6. Часто для подключения полотенцесушителя применяют обычную водопроводную арматуру. Конечно это не очень эстетично по сравнению с предыдущими примерами, но на качество подключения и работоспособность полотенцесушителя это никак не сказывается.

Байпас для полотенцесушителя

Байпас — это перемычка, позволяющая воде циркулировать в обход полотенцесушителя.

В современном строительстве байпасы устанавливаются практически на все отопительные приборы, в том числе и на полотенцесушитель. Это позволяет регулировать каждый отопительный прибор индивидуально без ущерба для других приборов. Регулировка температуры осуществляется по средствам кранов, установленных перед отопительным прибором, в данном случае перед полотенцесушителем. Вместо кранов могут применяться автоматические термоголовки.

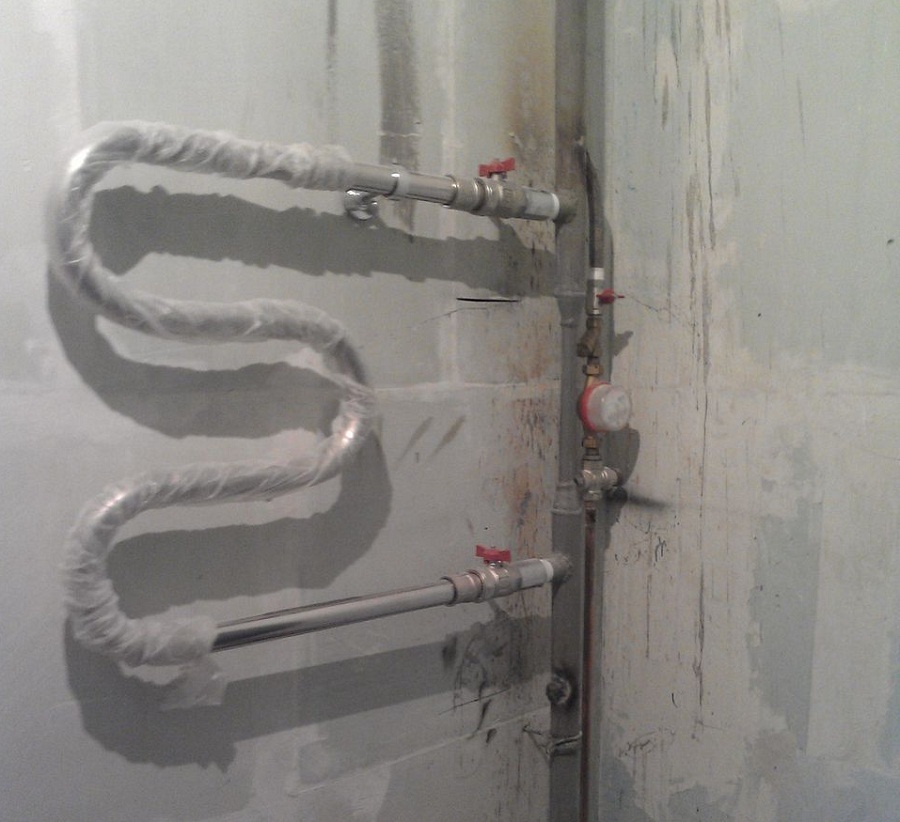

На полотенцесушитель подключенный через байпас желательно установить краны. С их помощью можно ограничить поток воды через полотенцесушитель, тем самым регулировать его температуру. Также он может быть полностью отключен.
Рис.7. На полотенцесушитель подключенный через байпас желательно установить краны. С их помощью можно ограничить поток воды через полотенцесушитель, тем самым регулировать его температуру. Также он может быть полностью отключен.

При отсутствии байпаса краны устанавливать нельзя, правильнее сказать, нельзя их перекрывать. Перекрыв даже один кран - будет обесточена вся магистраль. Полотенцесушители работать не будут и у вас, и у соседей сверху и снизу.

Если отсутствует байпас, то краны не устанавливают. Обычно без байпаса устанавливаются полотенцесушители работающие от системы отопления.
Рис.8. Если отсутствует байпас, то краны не устанавливают. Обычно без байпаса устанавливаются полотенцесушители работающие от системы отопления.

Взаимное расположение байпаса и полотенцесушителя сильно сказывается на последнем. Так если байпас и полотенцесушитель сильно разнесены, то полотенцесушитель будет очень плохо греться. Рекомендуемое расстояние между байпасом и полотенцесушителем не более 40 см.

По этой причине существует два варианта монтажа байпаса и отводов. Если полотенцесушитель располагается рядом с трубой, к которой будет подключен, то отводы просто ввариваются в трубу. Если полотенцесушитель будет находиться на значительном расстоянии, то делают отвод основной трубы до места установки полотенцесушителя и там монтируют байпас и отводы для подключения полотенцесушителя.

Часто в качестве байпаса работает основная труба, а полотенцесушитель подключается к отводам. Если отводы будут длиной более 40 см, то полотенцесушитель будет очень плохо греться. По этой причине байпас устанавливают всегда вблизи полотенцесушителя.
Рис.9. Часто в качестве байпаса работает основная труба, а полотенцесушитель подключается к отводам. Если отводы будут длиной более 40 см, то полотенцесушитель будет очень плохо греться. По этой причине байпас устанавливают всегда вблизи полотенцесушителя.

Как правильно выбрать полотенцесушитель

По мимо описанных выше особенностей полотенцесушителей существует еще несколько характеристик на которые следует обратить внимание при выборе.

Диаметр труб подключения

В зависимости от модели полотенцесушителя диаметр патрубков может быть от ½’ до 1’. Если на трубе куда подключается полотенцесушитель установлен байпас, то диаметр подключения не критичен, можно выбрать любой. Обычно выбирают полотенцесушитель с патрубками равными диаметру труб отводов.

Если байпас отсутствует, то полотенцесушитель будет неотъемлемой частью системы. Для исключения гидроударов и повышенного гидросопротивления следует выбирать полотенцесушитель с патрубками подключения равными диаметру основной трубы.

Максимальное рабочее давление

Этот параметр важен если полотенцесушитель будет работать от системы отопления. Как правило, в системе центрального отопления давление может достигать 10 атмосфер, а в период опрессовки и больших значениях. Если полотенцесушитель не будет рассчитан на такое давление, то может случится авария.

Советы по выбору и установке полотенцесушителя

Можно выделить несколько важных особенностей выбора и подключения полотенцесушителя.

  • Если нет байпаса, то лучше его установить. Это позволит регулировать температуру полотенцесушителя и упростит его замену в дальнейшем.
  • Желательно установить краны для регулировки температуры полотенцесушителя. В место кранов можно использовать термовентили или термоголовки. Они автоматически будут регулировать температуру.
  • Полетенцесушитель следует выбирать с боковым подключением, так не придется переносить трубы, что позволит значительно упростить установку. Полотенцесушители с боковым подключением бывают различных размеров и конфигураций.
  • Диаметр отводов должен соответствовать диаметру патрубков полотенцесушителя. Это снизит риск аварии и упростит установку, так как не потребуется приобретать переходники. К тому же чем меньше соединений, тем меньше вероятность утечек.
  • Если полотенцесушитель подключен к системе отопления, то летом он работать не будет. Для устранения этого недостатка следует приобретать комбинированный полотенцесушитель. В комбинированном полотенцесушителе дополнительно установлен ТЭН, который можно включать при отсутствии отопления.

Рассмотренные способы установки полотенцесушителей универсальны и применимы в любой ситуации. Если не требуется проведения сварных работ, то установку полотенцесушителя можно сделать своими руками. Однако перед тем как приступить к монтажу полотенцесушителя необходимо правильно подобрать как сам полотенцесушитель, так и фурнитуру. Кроме того, следует спланировать место монтажа и в случае необходимости позаботится об установке байпаса. Грамотно установленный полотенцесушитель прослужит долгие годы и будет исправно нести свою службу.
