Шкаф-купе проектирование и изготовление своими руками

Приобретая готовый шкаф-купе или изготавливая его на заказ, вы переплачиваете минимум 50% его стоимости. На самом деле стоимость изготовления шкафа-купе составляет примерно 20-30% от суммы, указанной на ценнике. При этом спроектировать и собрать шкаф можно своими руками, не обладая специальными знаниями и инструментом.

Шкаф-купе изготавливается по технологии корпусной мебели. Суть технологии заключена в том, что все элементы шкафа несут конструкционную и функциональную роль одновременно. Все элементы шкафа за исключением дверей и задней стенки изготавливаются из ЛДСП. Задняя стенка изготавливается из МДФ. Двери могут изготавливаться из различных материалов, однако наибольшей популярность пользуется зеркало или стекло, или их комбинация. Часто зеркало или стекло декорируют узором.

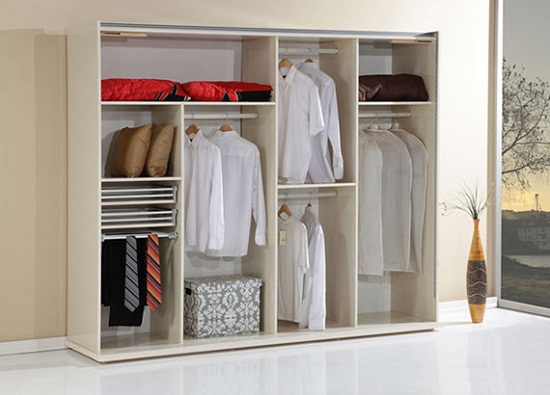

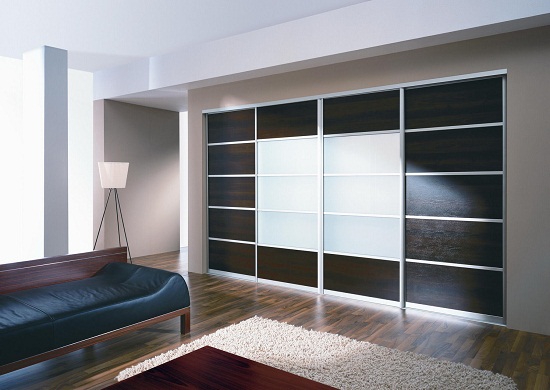

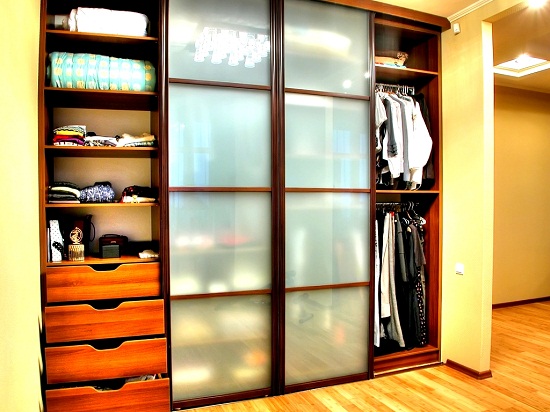

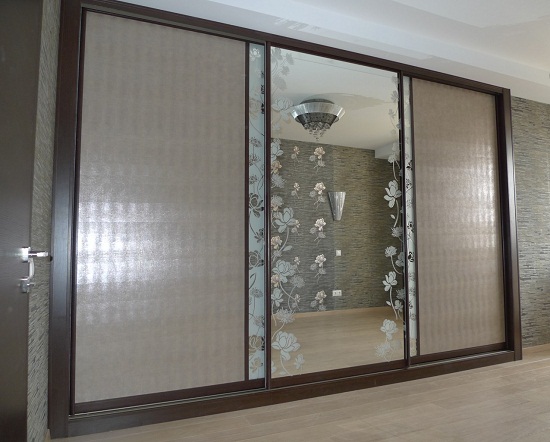

Рис.1. Шкаф-купе может выполнять не только функциональную роль, но и быть украшением помещения. Для этой цели часто дверцы шкафа изготавливают из стекла, зеркала и их комбинаций. Декорируют двери купе узором.

Различают два вида шкафов–купе: обычный и встроенный. С точки зрения конструкции эти виды шкафов различны. У встроенного шкафа можно выделить два основных отличия: отсутствие цоколя и видимых конструктивных элементов шкафа. Обычно встроенный шкаф устанавливают в нишу стены.

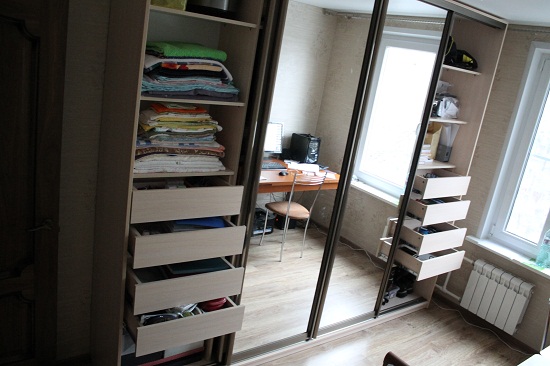

Рис.2. Встроенный шкаф-купе в интерьере выглядит более стильным. Он имеет другую конструкцию и большие возможности по наполнению. Однако для его постройки необходима ниша в стене.

Проектирование шкафа-купе

Проектирование шкафа –купе начинают с определения габаритных размеров. При этом высота шкафа обычно меньше высоты помещения примерно на 5 - 10 см, в котором устанавливается шкаф. Длина шкафа зависит от ваших предпочтений и свободного пространства помещения.

Отдельно следует сказать о ширине шкафа. Традиционная ширина (глубина) шкафа-купе составляет 60 см. Такой ширины шкафа достаточно для того чтобы, можно было вешать одежду на вешалке поперек шкафа. Однако ширину можно сделать произвольной. Обычно, при недостатке места в помещении, шкаф делают шириной 40 – 50 см. В этом случае одежду можно вешать поперек шкафа, для этой цели существуют специальные подвесы.

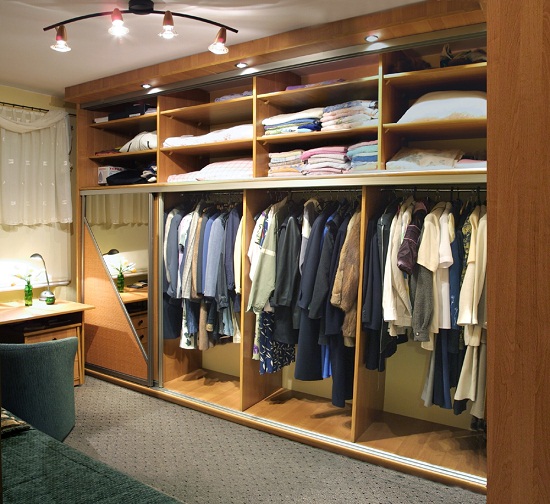

Рис.3. В современных шкафах купе могут применяться не только полки, но и различные конструкции, называемые наполнением для шкафа. Благодаря разнообразию элементов наполнения шкаф может быть не стандартной ширины, а уменьшенной, что позволяет установить шкаф-купе даже в маленьком пространстве.

Определив габаритные размеры шкафа-купе можно приступить к созданию чертежа. На этом этапе можно прочертить корпус (боковые и верхние стенки) и цоколь шкафа (пол шкафа).

Традиционно пол шкафа отстоит от пола помещения на 5 см. Эта конструкция образует цоколь. С фасада шкафа-купе, пространство между полом шкафа и полом помещения, закрывают планкой из того же материала из которого изготовлен шкаф. При этом планка утапливается в глубь шкафа на 1-2 см.

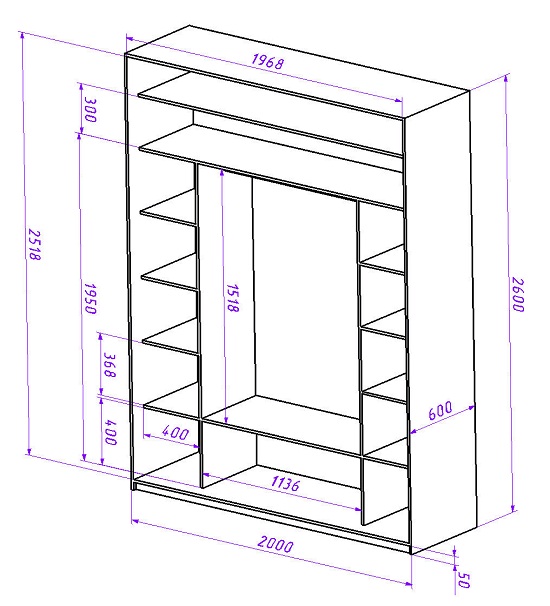

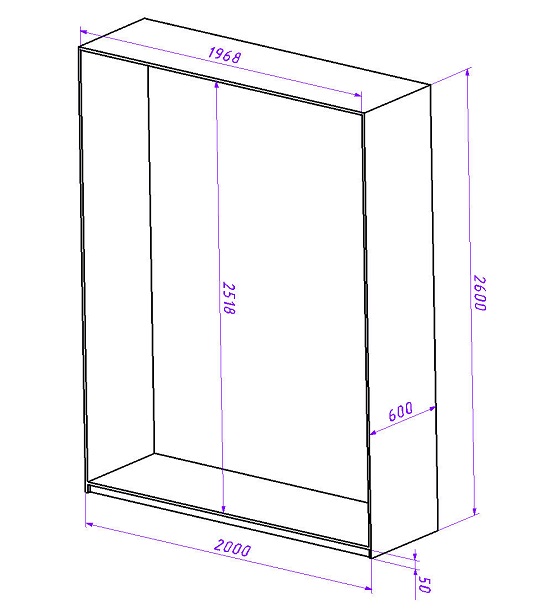

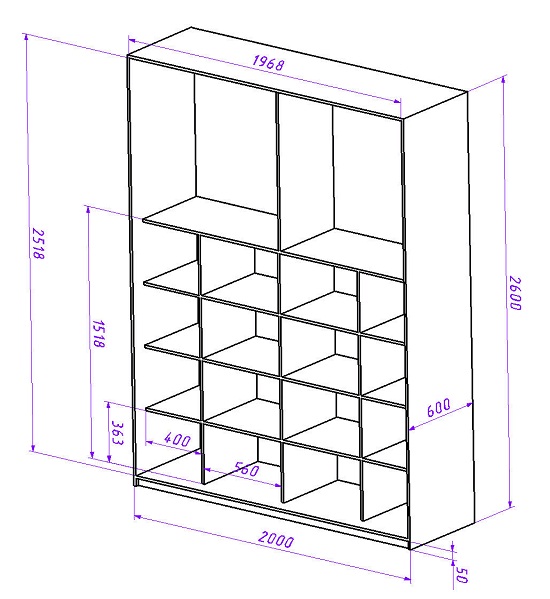

Рис.4. Проектирование шкафа-купе начинают с определения его габаритов. Зная габариты шкафа и учитывая высоту цоколя 5 см, а также ширину ЛДСП 16 мм, можно точно определить размеры внутренней части шкафа. Эти размеры необходимы для проектирования наполнения шкафа-купе и изготовления дверей-купе.

Таким образом у нас получился каркас шкафа-купе. Важно отметить, что теперь есть габаритные размеры внутреннего пространства шкафа. Для рассматриваемой конструкции они составляют: длина 1968 мм, высота 2518 мм. Исходя из этих размеров можно приступить к проектированию полок и перегородок (наполнению шкафа).

Наполнение шкафа-купе может быть произвольным, возможные варианты рассмотрим далее. Сначала следует сказать несколько слов о традиционном подходе и особенностях некоторых конструктивных элементов шкафа-купе.

Двери шкафа-купе — это раздвижная конструкция, которая состоит из минимум 2-х дверей. Для перемещения и крепления дверей используется специальный механизм, состоящий из нескольких элементов. Следует отметить два важных момента: размер дверей и размеры необходимого места для установки дверей.

В отличие от самого шкафа раздвижные двери, как уже было сказано, состоят из нескольких элементов: направляющая, шина, профиль и вставка двери. Всю необходимую фурнитуру для изготовления раздвижных дверей шкафа-купе можно приобрести отдельно. Однако, если элементы шкафа и его сборку можно сделать своими руками, то двери шкафа лучше изготовить на заказ. Связано это со сложностью изготовления раздвижных дверей, особенно при наличии зеркал и стеклянных элементов. Для заказа раздвижных дверей, как раз и потребуются внутренние размеры шкафа. И, естественно, вам придется выбрать дизайн дверей.

Вторым важным моментом является габаритные размеры раздвижных дверей, от этого зависят размеры внутренних полок. Традиционно под установку дверей-купе отводят 10 см пространства шкафа. Таким образом в независимости от варианта наполнения ширина полок будет на 10 см меньше, чем ширина шкафа. В нашем случае 50 см.

Рис.5. При проектировании наполнения шкафа-купе следует учитывать, что раздвижные двери занимают определенное пространство шкафа. Традиционно для установки дверей-купе оставляют 10 см. Таким образом ширина элементов наполнения должна быть на 10 см меньше чем ширина шкафа.

Наполнение шкафа-купе

Перед тем как описать несколько самых популярных вариантов наполнения шкафа-купе рассмотрим стандартный вариант, который подойдет для любого шкафа это полки. Самым важным моментом является габаритные размеры и взаимное расположение полок. Это является залогом хорошей эргономики шкафа-купе и удобством его использования.

Итак, для примера был выбран шкаф длиной 200 см и высотой 260 см. Шкаф таких размеров (или схожих) часто устанавливают в прихожих и спальнях. Такой шкаф получается очень вместительным. Он хорошо подходит для хранения одежды и обуви, а также постельного и прочего белья. Наиболее оптимальным вариантом заполнения следующее: по бокам устанавливают два ряда полок, в верхней части шкафа делают антресольные полки, нижняя часть шкафа отводится под обувь.

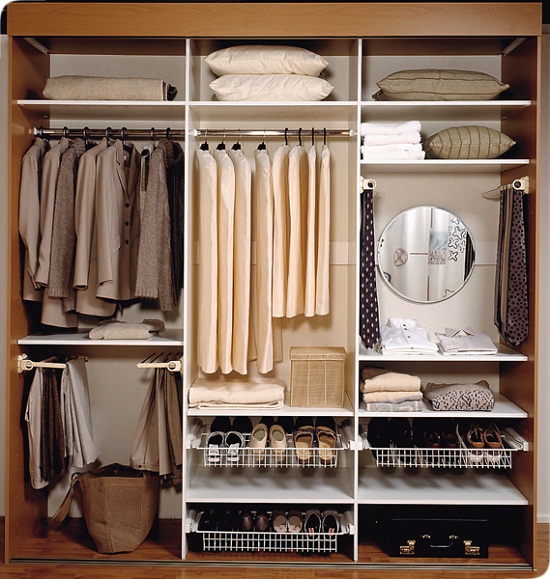

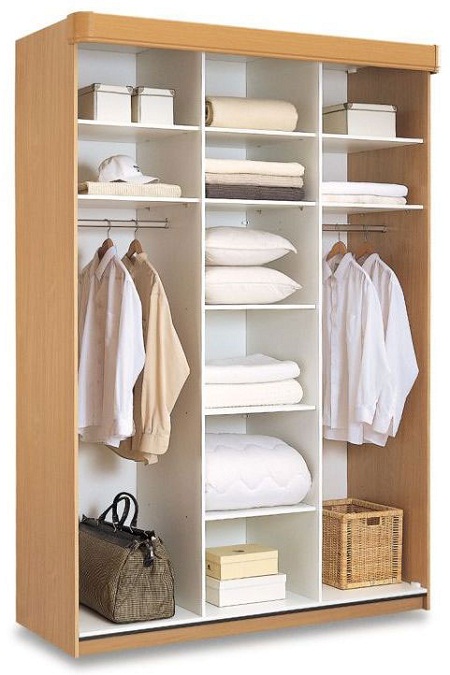

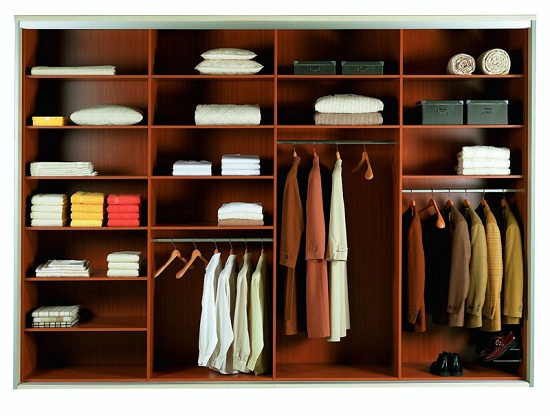

Рис.6. Пример наполнения шкафа-купе. В нижней части – пространство для обуви, в центральной для верхней одежды, сверху полки для редко используемых вещей, по бокам система полок высотой 35 см для остальных вещей.

Центральная часть шкафа представляет собой нишу с перекладиной. Это отделение предназначено для верхней одежды, платьев, блуз, костюмов и пр. Одежда вешается в шкаф на перекладину. В качестве перекладины может быть использована труба диаметром 25мм. Имеется ввиду специальная мебельная хромированная штанга. Штанга располагается по середине ниши, с верхней стороны делают отступ 10-15см. Крепится к стенкам шкафа с помощью фланцев саморезами. Если длина штанги больше 1 метра, то по середине нее устанавливается специальный подвес для обеспечения прочности конструкции.

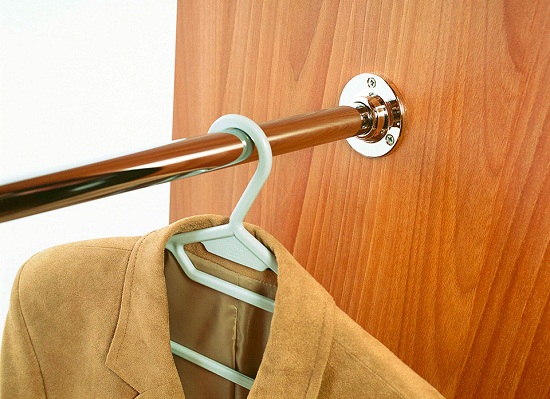

Рис.7. Для того чтобы вешать верхнюю одежду используют штангу. Она изготавливается из хромированной трубы диаметром 25 мм. Штанга закрепляется к боковым стенкам с помощью фланцев, которые в свою очередь крепятся саморезами длиной 16 мм. При установке штанги от верха делают отступ 10-15 см, такой отступ позволяет легко вешать одежду.

Обратите внимание, что труба расположена на расстоянии примерно 180 см от пола. Это самое оптимальное расстояние для того чтобы было удобно вешать и снимать одежду. Так же важно, то обстоятельство, что высота ниши составляет 150 см. В такую нишу можно повесить шубу или пальто, при этом они не будут касаться нижней полки.

Ниша для обуви располагается под центральной частью. Высота ниши 40 см. Такого размера достаточно чтобы можно было уложить коробки с обувью в два яруса. Ниша для обуви отделена от центральной секции перегородкой это обеспечит защиту от пыли для верхней одежды. Также эта перегородка важна для придания дополнительной жесткости шкафу.

По бокам шкафа-купе расположены полки. На них можно хранить любые вещи. Размер полок: длина 40 см, высота 35-40 см. Если длина может быть произвольной, то высоту следует проектировать в диапазоне 30-40 см. Полки с такими размерами будут наиболее функциональны.

В верхней части шкафа располагаются антресольные полки. Они имеют малую доступность ввиду того, что расположены очень высоко. Их можно использовать для хранения редко используемых вещей, либо для хранения сезонных вещей.

Рассмотренный традиционный вариант конструкции шкафа-купе универсален и удобен в использовании. Однако если использовать современную фурнитуру для шкафов-купе, то можно подобрать и более удачные варианты. Проиллюстрировать данное утверждение можно на примере выявления недостатков описанной конструкции и рассмотрев способы их устранения.

Одним из недостатков является малая доступность антресольных полок. Устранить данный недостаток можно переместив отсек с верхней одеждой на место антресоли, применив специальный механизм.

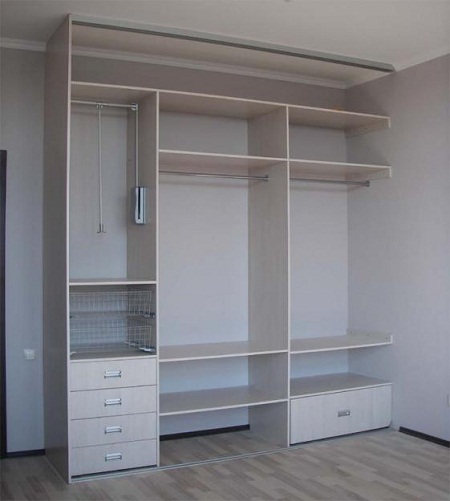

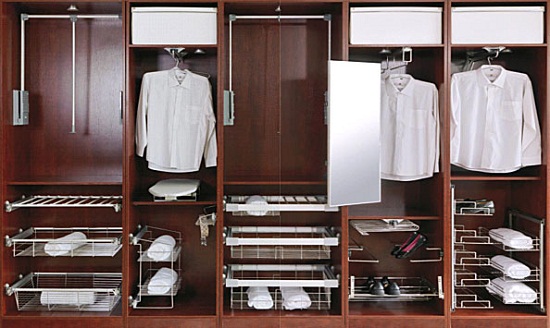

Рис.8. Такой вариант наполнения шкафа подразумевает применения специального подъемного механизма для верхней одежды. Верхняя одежда располагается в верхней части шкафа. В нижней части расположены полки. В данном случае все части шкафа находятся в доступной зоне. Что улучшает эргономику шкафа-купе.

Таким образом получается, что все нижнее пространство используется под полки, которые находятся на доступной высоте, а верхняя часть шкафа используется для верхней одежды. Это обеспечивает специальный механизм, который может поднимать и опускать одежду до доступной для использования высоты.

Рис.9. Для навеса верхней одежды в примере, описанном выше, применяется специальный элемент – лифт, показанный на фото.

Другим примером недостатка может служить случай, когда сделать шкаф шириной 60 см не позволяет пространство помещения. В этом случае, для верхней одежды, можно применять специальный механизм для навеса вдоль шкафа. Таких механизмов существует несколько разновидностей.

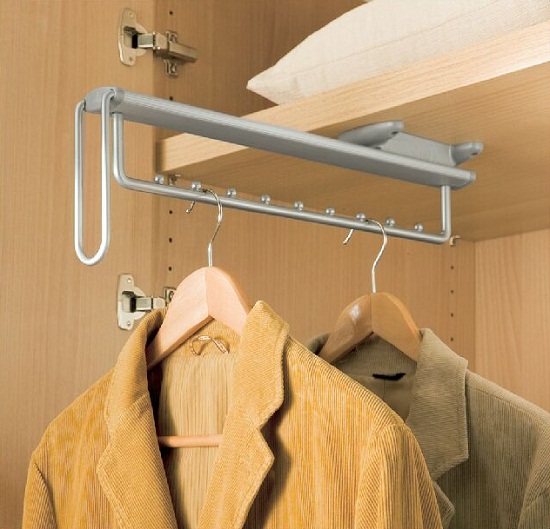

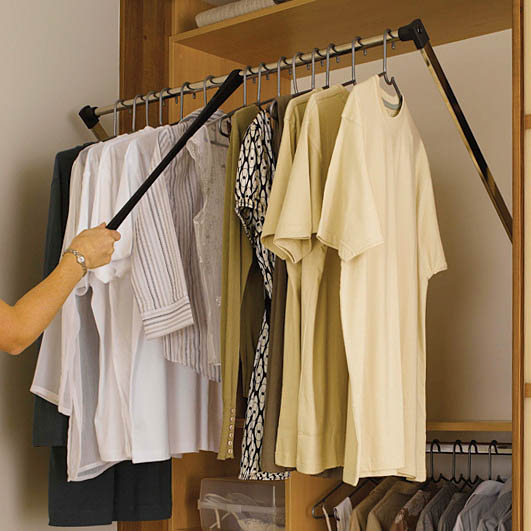

Рис.10. Данный элемент наполнения применяется в случае, когда ширина шкафа менее 60 см и вешать одежду поперек шкафа невозможно. Механизм выдвижной, что очень важно, т.к. он позволяет снять дальнюю вещь, не снимая все передние.

Так же при наполнении шкафа-купе могут использоваться специальные выдвижные корзины для белья. Они могут использоваться вместо полок и в комбинации сними. Несмотря на то, что нами рассмотрены несколько универсальных решений по заполнению, существует еще множество различных вариантов. Создание идеальной для вас системы полок ограничено только воображением.

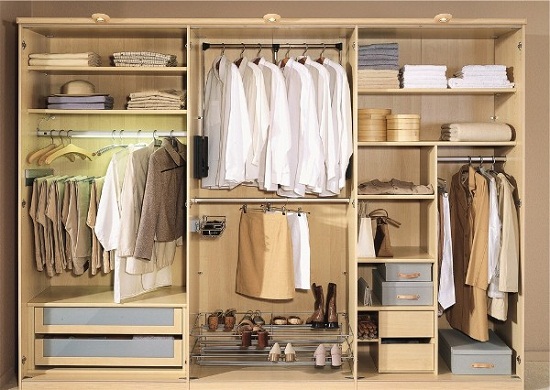

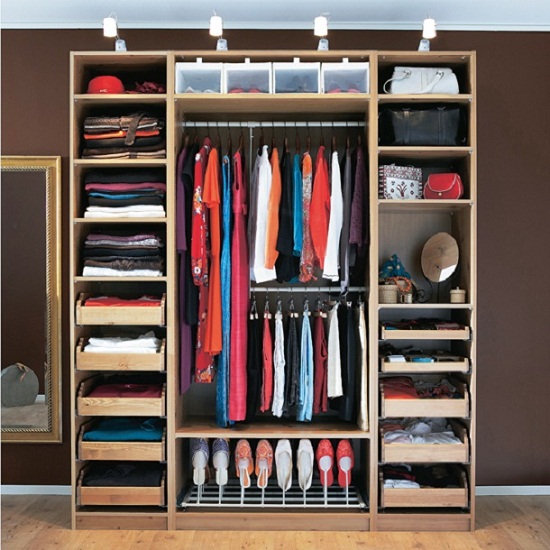

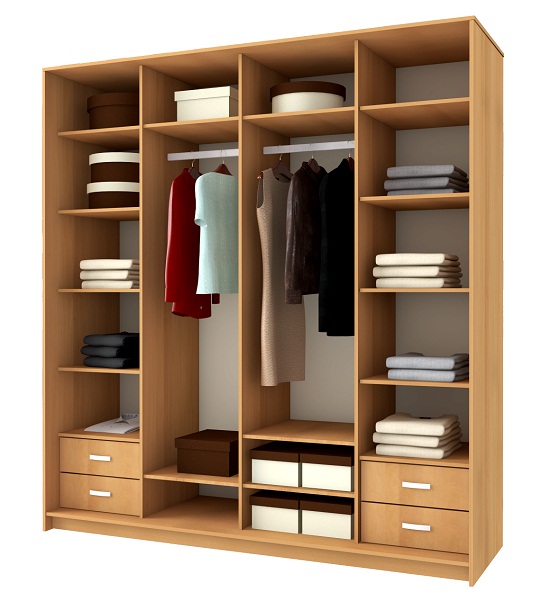

Рис.11. Вариант наполнения шкафа купе. Здесь применяются как традиционные элементы, так и современные. Кроме того, в шкафу предусмотрена система выдвижных ящиков для мелких вещей.

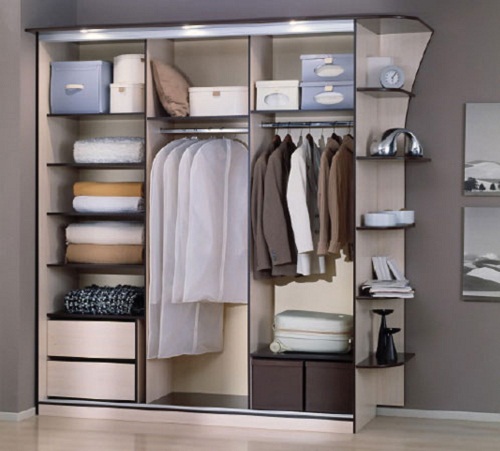

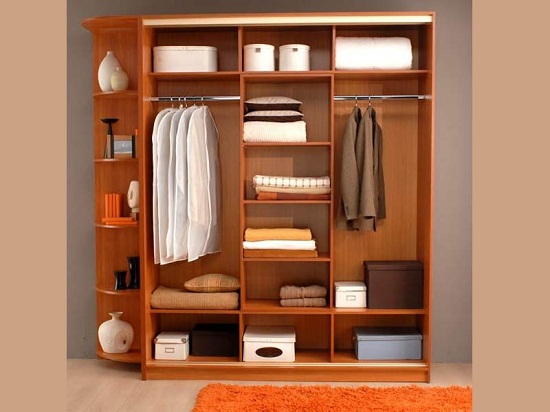

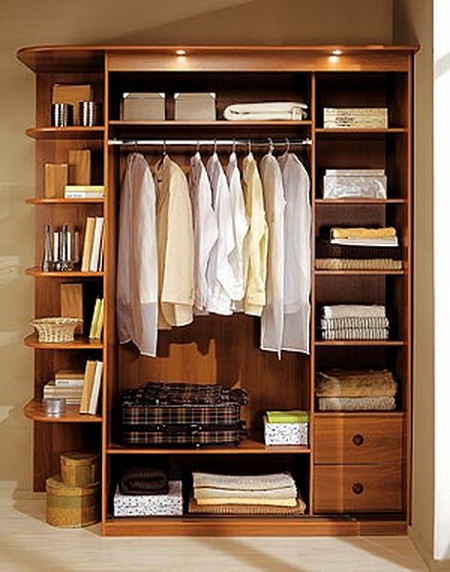

Рис.12. Вариант наполнения шкафа исключительно стандартными элементами.

Рис.13. В данной конструкции интересно то, что шкаф имеет два ряда дверей купе. Такой подход позволяет разделить шкаф на две части. Внизу расположена верхняя одежда, наверху чистое постельное белью.

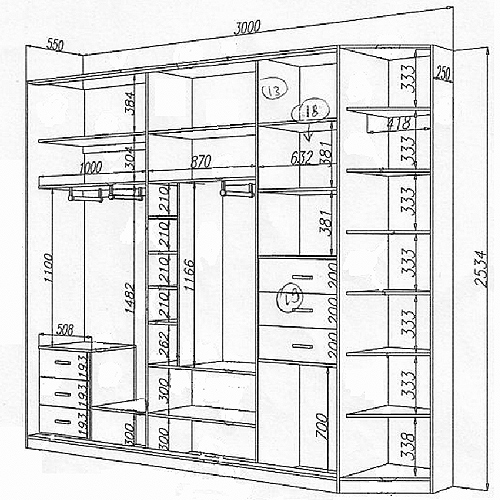

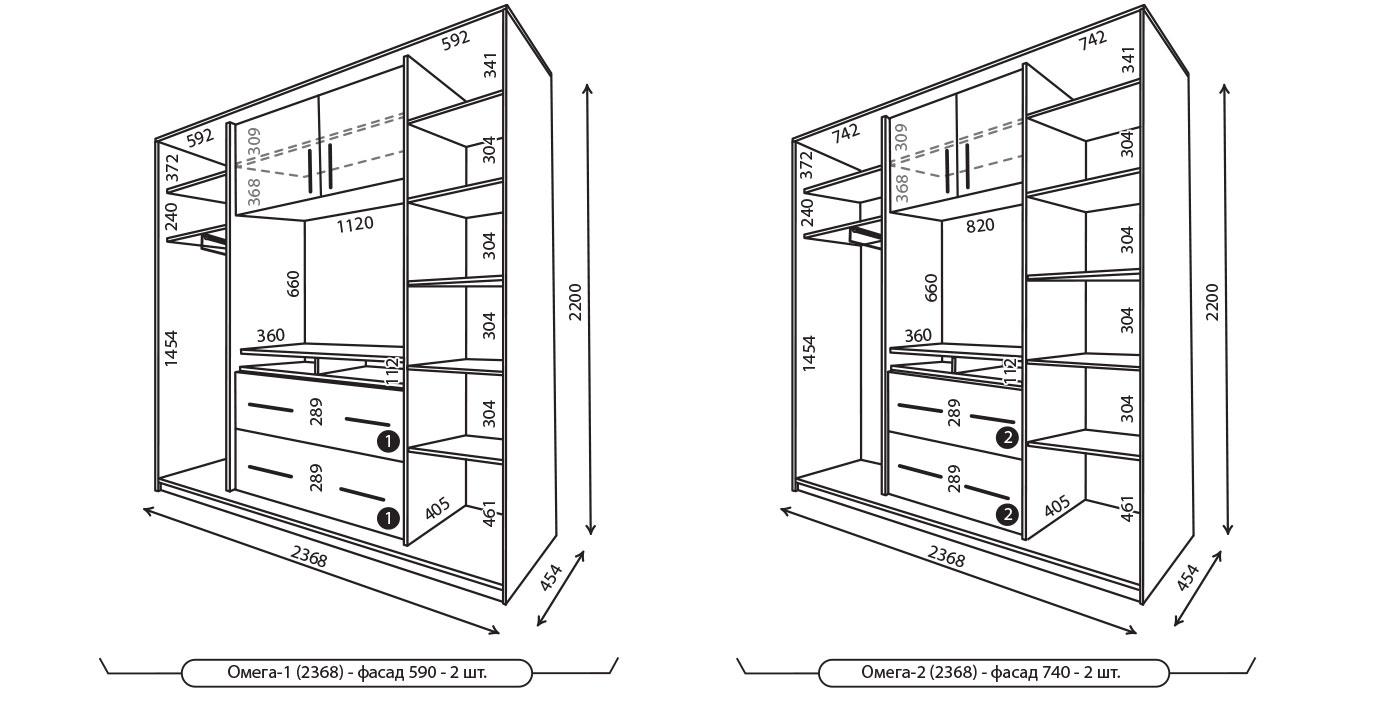

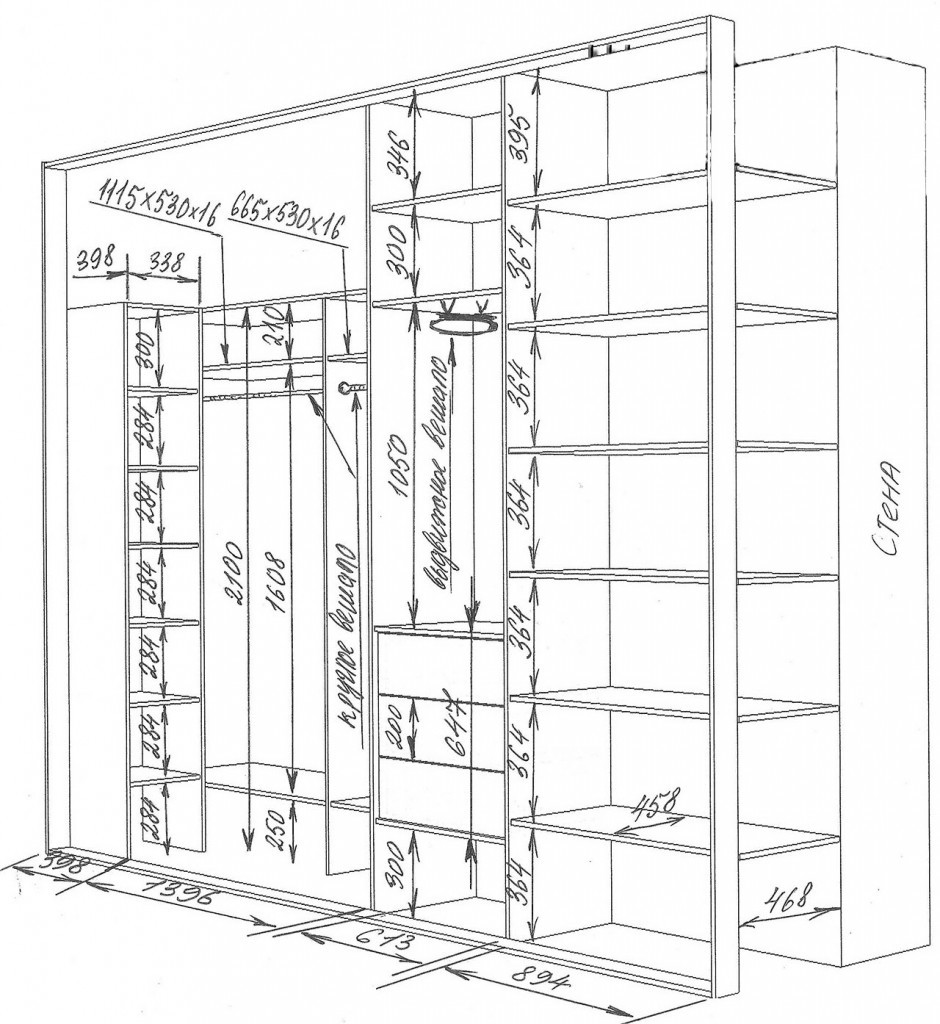

Чертежи шкафа-купе и варианты наполнения

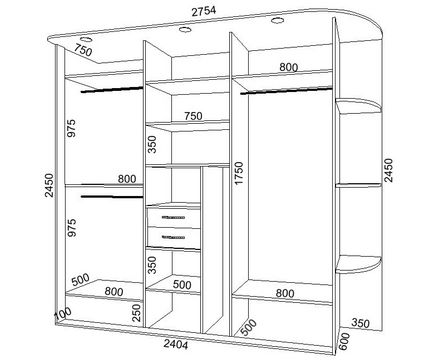

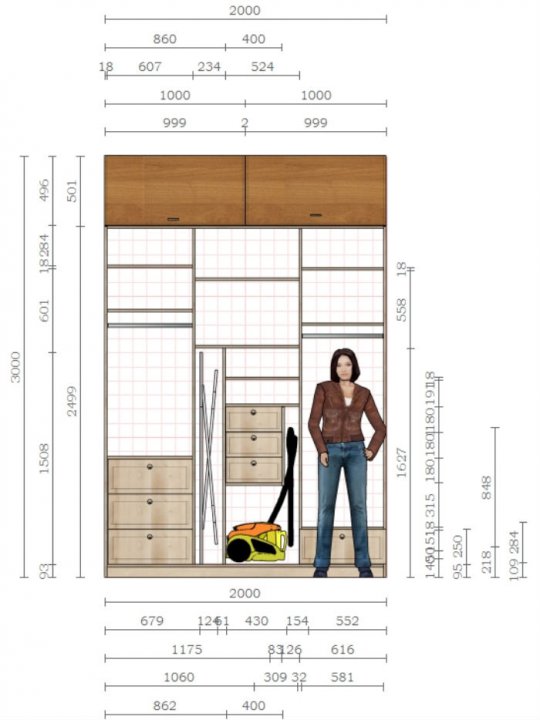

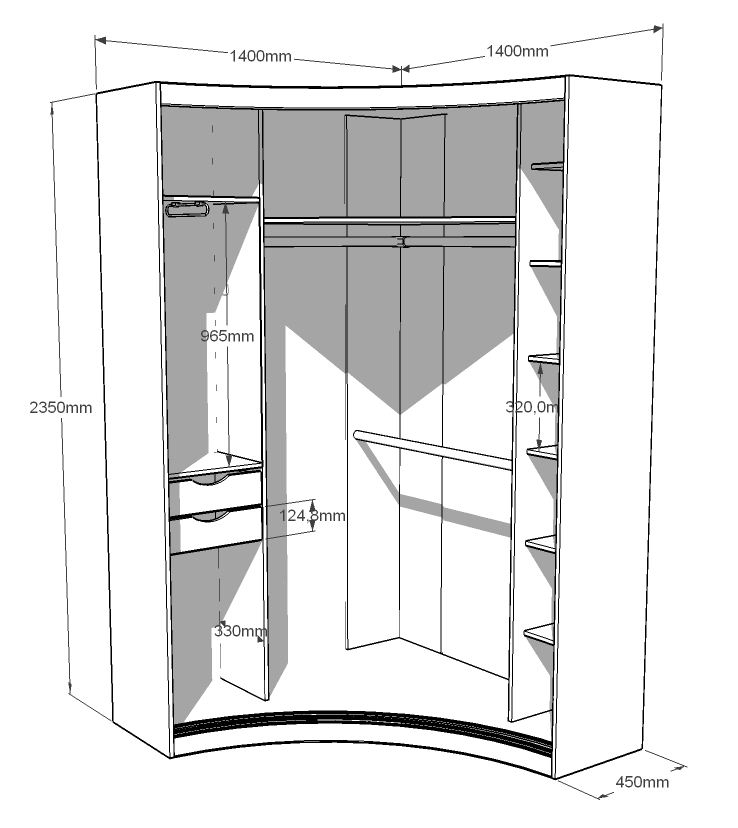

Рис.14.

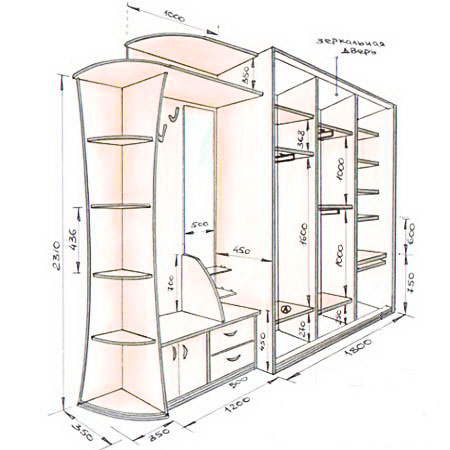

Рис.15.

Рис.16.

Рис.17.

Рис.18.

Рис.19.

Проектирование встроенного шкафа-купе

Встроенный шкаф-купе пользуется не меньшей популярностью, чем традиционный, благодаря тому, что за счет своей конструкции, внешне он мало похож на шкаф, а больше напоминает способ создания, пусть не большой, но самостоятельной гардеробной. Встроенный шкаф обычно устраивают в нишах стен, либо специально устраивают эти ниши. Таким образом, видимой частью шкафа остаются только раздвижные двери-купе.

Рис.20. Встроенный шкаф купе сильно выигрывает в эстетическом плане. Однако для его установки необходима ниша. Нишу можно изготовить из гипсокартона. Стоимость встроенного шкафа-купе будет ниже, т.к. у него меньше деталей. Отсутствует пол, потолок и боковые стенки.

Одно из неоспоримых преимуществ встроенного шкафа-купе это меньшая стоимость его изготовления. Так получается благодаря тому, что у встроенного шкафа отсутствуют часть конструкции обычного шкафа, для встроенного они просто не нужны. К этим элементам можно отнести пол, цоколь, потолок и боковые стенки. Если использовать специализированные системы для наполнения шкафов-купе, то можно вообще обойтись без конструкционных мебельных элементов.

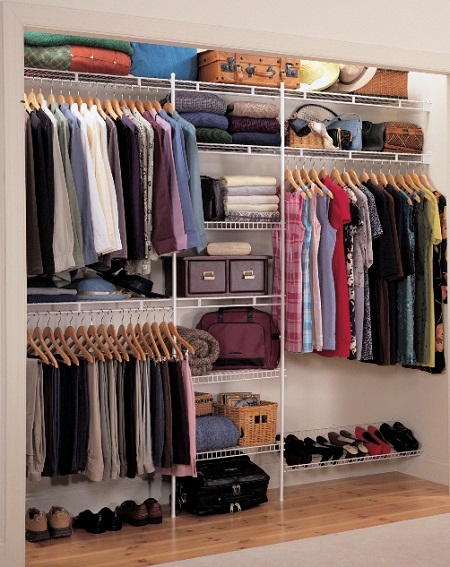

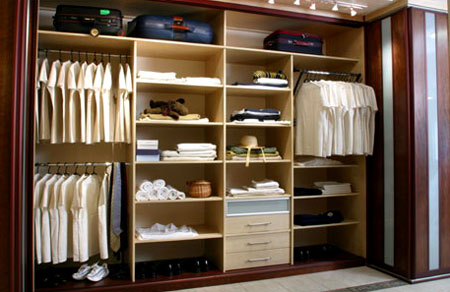

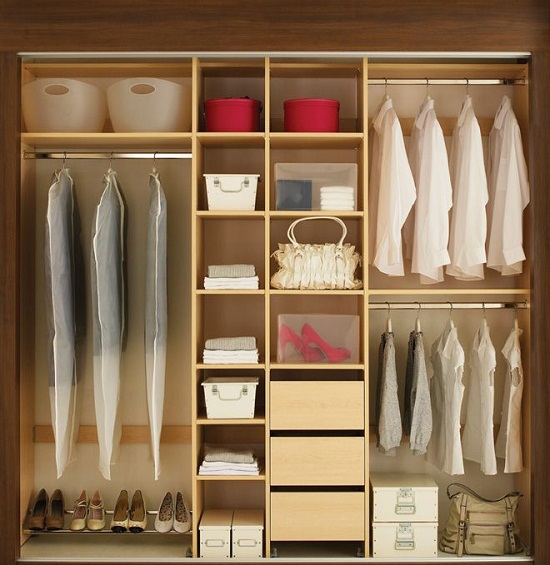

Рис.21. Наполнение шкафа купе это независимые от каркаса шкафа (которого в общем-то нет) элементы. Поэтому здесь возможны различные комбинации системы полок и выдвижных элементов.

Рис.22. Для встроенного шкафа-купе могут быть применены различные системы, называемые гардеробными системами. Они несколько дороже традиционных полок из ЛДСП, но позволяют трансформировать пространство шкафа произвольным образом, в том числе и в процессе эксплуатации шкафа.

Постройка встроенного шкафа-купе состоит из двух частей: организация ниши для шкафа и внутренних полок. Так как гардеробные системы, обходятся дороже, чем конструкция из ЛДСП, то отдают предпочтения последним. По сути система полок является самостоятельным шкафом, за исключением некоторых отдельных секций. Большим достоинством встроенного шкафа является простота сборки полок, благодаря тому, что нет необходимости применения срытого крепежа. Подробно это будет рассмотрено далее.

Как уже неоднократно упоминалось шкаф купе устраивают в нише, т.е. в качестве боковых и задней стенок используются стены помещения, в качестве пола и потолка шкафа, пол и потолок помещения соответственно.

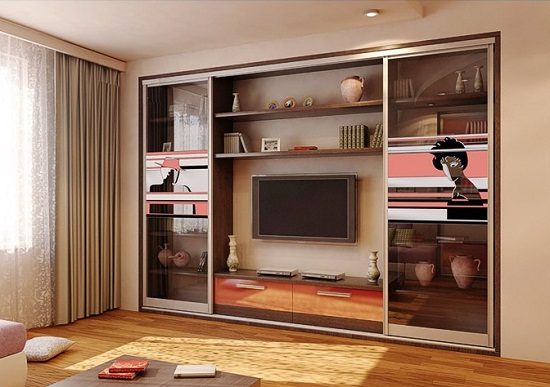

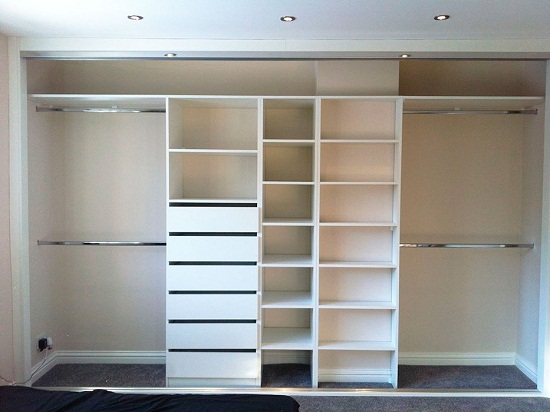

Рис.23. Встроенный шкаф-купе обычно изготавливают в привязке к дизайну помещения. Он может применяться не только для хранения одежды, но и для других вещей.

Проблемы возникают тогда, когда ниши нет. В этом случае нишу изготавливают из гипсокартона либо достраивают из него же недостающую стенку. Однако если ремонт уже сделан, такой вариант не подходит. Поэтому довольно часто одну из стенок изготавливают из ЛДСП. В результате получается некий промежуточный вариант, потому что часть конструкции является традиционный шкаф-купе, а часть встроенный.

Рис.24. Комбинированный вариант шкафа-купе. Такой вариант не требует наличия ниши, при этом сохраняются все достоинства встроенного шкафа-купе. Подобие ниши организуется за счет боковой стенки и потолка шкафа.

Проектирование встроенного шкафа-купе, также, как и обычного, начинают с определения его габаритных размеров. Фактически габаритные размеры шкафа определяют габаритные размеры ниши. Размеры ниши будут являться установочными размерами раздвижных дверей, так что их можно заказать сразу. Остальные элементы встроенного шкафа-купе не связаны с дверьми, что позволяет модифицировать шкаф в процессе эксплуатации, добавляя или убирая не нужные элементы, что является еще одним достоинством встроенной системы.

Сборка встроенного шкафа (системы полок) практически не отличается от сборки любой мебели из ЛДСП, подробно о сборке написано ниже. Основное отличие — это установка раздвижных дверей. Направляющая и шина закрепляются не к элементам шкафа, а непосредственно к потолку и полу. Здесь важно соблюсти, чтобы оба элемента находились в одной вертикальной плоскости. В противном случае двери могут подклинивать. Так же важно, чтобы пол был ровным иначе возможно самопроизвольное открывание/закрывание дверей.

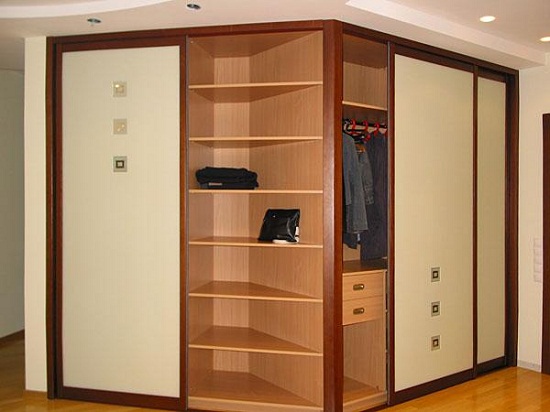

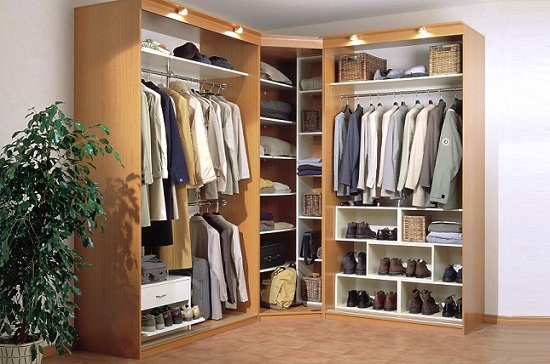

Рис.25. Оригинальная угловая конструкция шкафа-купе, установленного в коридоре. В этой конструкции по мимо комбинации встроенного и традиционного шкафа купе предусмотрена еще система открытых полок.

Чертежи и схемы встроенного шкафа купе

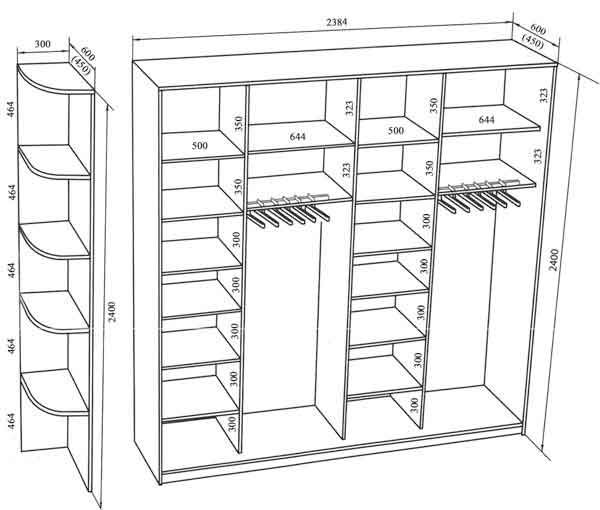

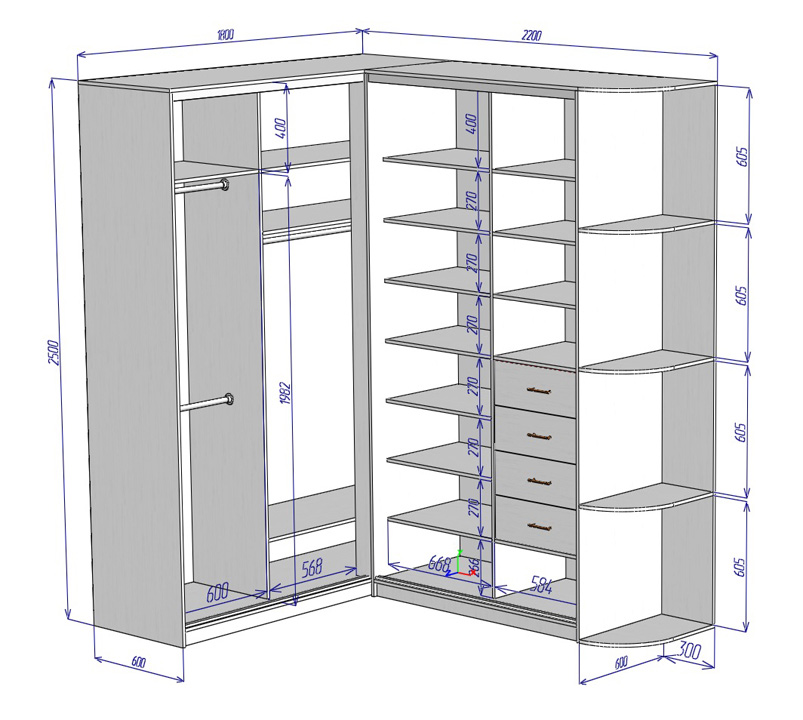

Рис.26.

Рис.27.

Рис.28.

Рис.29.

Сборка шкафа-купе

Порядок сборки шкафа-купе зависит от конструкции шкафа. Так как каждый шкаф имеет практически уникальную компоновку, то универсальной инструкции по сборке шкафа просто не существует. Однако для большинства конструкций шкафов имеется несколько определенных правил и приемов, соблюдая которые можно собрать шкаф-купе любого дизайна.

Сборку шкафа-купе целесообразно начинать с наружных стенок и вертикальных перегородок, которые крепятся к полу и потолку шкафа, после чего собирают внутренние полки. Следует отметить, что если шкаф-купе имеет высоту равную или незначительно ниже высоты помещения, то собрать шкаф одному довольно сложно.

При сборке шкафа применяется несколько видов мебельного крепежа: эксцентриковая стяжка, конфирмат, полкодержатели и мебельный уголок. Эксцентриковая стяжка это скрытый крепеж его применяют для соединения пола и потолка шкафа с боковыми стенками. Конфирмат используют там, где необходимо соединить детали, и скрывать крепеж не имеет смысла, например, для крепления полок внутри шкафа или для сборки системы полок для встроенного шкафа-купе. Полкодержатели применяются для свободно закрепленных полок. Мебельный уголок может применяться для крепления полок, либо для крепления второстепенных элементов. Таких как планка цоколя.

При сборке корпусной мебели применяют следующий подход к сборке, сначала собирают отдельные элементы, после чего присоединяют их к уже собранным. Всю сборку ведут на полу. В случае если шкаф примерно равен высоте помещения такой вариант сборки не подходит. Собранный шкаф в горизонтальной плоскости не получится установить на место, т.к. будет мешать потолок. Поэтому каркас шкафа необходимо собирать сразу по месту, а полки можно установить на следующем этапе.

Для понимания порядка сборки и назначения крепежа, предлагаю рассмотреть порядок сборки ранее спроектированного шкафа.

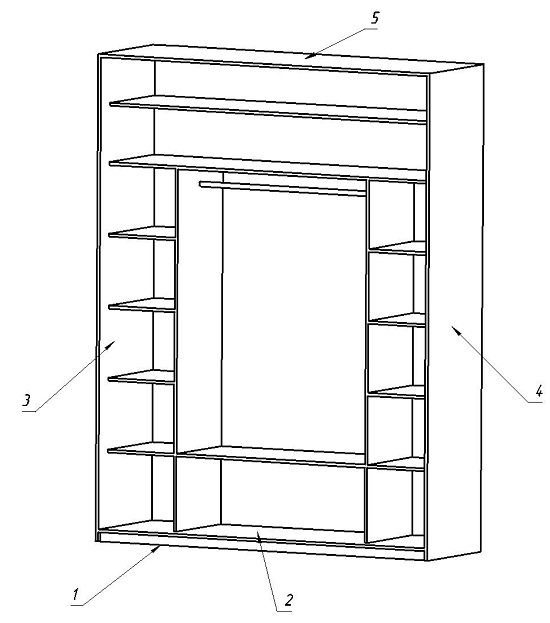

Рис.30. Сначала собирают каркас шкафа, соединяя все боковые элементы. Для соединения может быть применена эксцентриковая стяжка или конфирмат.

Как уже говорилось, сборку шкафа начинают с каркаса, т.е. сначала собирают боковые стенки, детали пола, потолка и цоколя. Для обеспечения скрытого крепежа при сборке применяют эксцентриковую стяжку. Эксцентриковая стяжка требует наличия монтажных отверстий, поэтому вначале делают присадку.

После того как все отверстия готовы можно приступить к сборке. Первым делом собирают пол и цоколь. Цокольная планка (1) закрепляется элементу пола шкафа (2) с помощью мебельных уголков.

К собранному полу (2) закрепляют боковые стенки (3, 4) и одновременно потолок шкафа (5). Сделать все манипуляции одному довольно сложно. Поэтому следует заранее позаботится об этом и пригласить помощника.

Рис.31. На втором этапе собирают наполнение шкафа. Для сборки применяются конфирмат, эксцентриковая стяжка и полкодержатели с фиксацией.

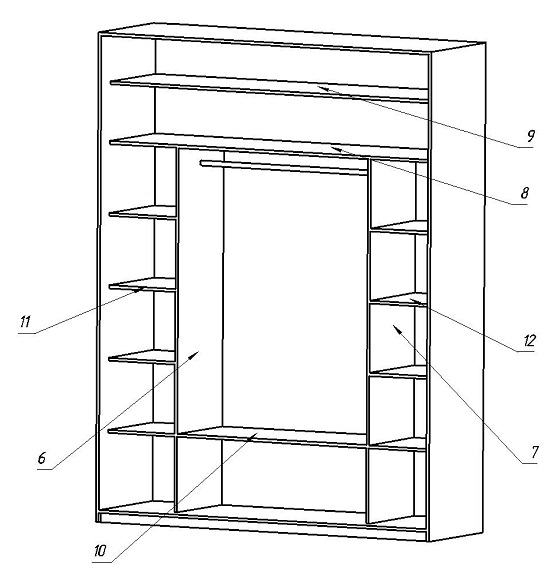

После того как каркас собран можно приступить к сборке внутренних полок. Сначала устанавливаются элементы 6 и 7, к полу они закрепляются с помощью эксцентриковой стяжки. К ним крепится элемент 8. Элемент 8 можно закрепить как эксцентриковой стяжкой, так и конфирматом. К боковым стенкам элемент 8 можно закрепить с помощью полкодержателя. Также с помощью полкодержателя закрепляется элементы 9,11 и 12. Элемент 10 удобнее крепить конфирматом, кроме того это придаст шкафу-купе большей жесткости. Остальные полки могут быть закреплены различными способами, например, с помощью мебельного уголка или полкодержателя без фиксации.

После того как шкаф собран набивают заднюю стенку из МДФ. Далее устанавливают двери купе. На потолок закрепляют направляющую заподлицо с фасадом шкафа, на пол- шину – рельсу. После чего вставляют дверцы.

Регулировка дверей-купе

Последний штрих сборки шкафа перед началом использования это регулировка дверей-купе. У дверей-купе существует два элемента регулировки: стопор и вертикальная регулировка.

Стопор предназначен для фиксации двери в положении закрыто. Стопор расположен в шине, которая закреплена на полу шкафа. Он представляет собой специальную скобу. Которая устанавливается в паз шины. Перемещая ее по пазу шины следует добиться такого положения, когда дверь-купе плотно прилегает к боковой стенки шкафа.

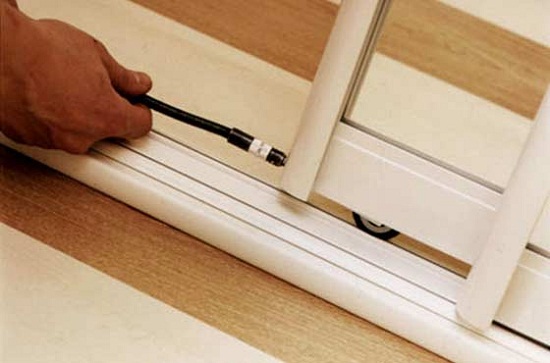

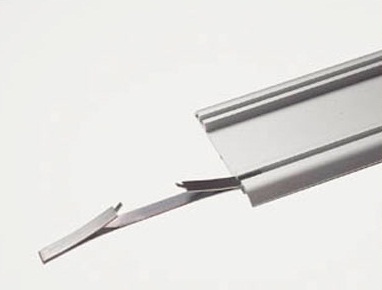

Рис.32. Стопор предназначен для фиксации дверки шкафа в крайнем положении. Регулировка стопора выполняется за счет его движения в шине. Если дверца встает с зазором к боковой стенки то, стопор необходимо подвинуть в сторону стенки на величину зазора.

Второй элемент регулирования это регулировка по высоте. С помощью этой регулировки обеспечивается необходимый подъем двери, чтобы она не цепляла шину при перемещении. Регулировочный элемент расположен на колесиках дверцы. Для регулировки потребуется шестигранный ключ. С его помощью вращают винт регулировочного механизма добиваясь необходимого зазора с нижней части двери и требуемого положения двери.

Рис.33. Регулировка колесиков позволяет поднять и опустить дверцу, либо устранить наклон. Регулировать необходимо сразу два колеса. Регулировкой стараются выровнять дверцу и сделать минимальный зазор между шиной и дверцей, так меньше пыли будет попадать в шкаф.

Мы рассмотрели весь производственный цикл шкафа-купе начиная с проектирования и заканчивая сборкой и установкой. Как видно из сказанного наибольшее время занимает проектирование. Действительно это самый важный и сложный этап, на нем закладывается весь функционал шкафа и удобство его использования. При этом само проектирование довольно просто и не требует каких-либо знаний и навыков, поэтому справится с этим по силам каждому.

Сборка шкафа может вызвать некоторые затруднения. Главное это необходимость сверлить отверстия под стяжку. Если вас настораживает данная работа можно подстраховать себя от возможных ошибок, заказав присадку отверстий одновременно с производством деталей шкафа. Такой подход многократно упростит работу по сборке, однако шкаф-купе несколько удорожает.

Несмотря на возможные трудности, спроектировав и собрав шкаф-купе своими руками вы сможете сэкономить до 70% стоимости шкафа. И в отличие от стандартного, шкаф-купе изготовленный своими руками будет полностью вписываться в Ваш интерьер и на 100% удовлетворять Вашим потребностям по компоновке и заполнению.
