Садовая скамейка с Х образными ножками

Садовая скамейка — это простой, но важный элемент благоустройства дачи или загородного дома. Конечно скамейку проще купить, но за нее придется выложить приличную сумму. Можно поступить по-другому, сделать садовую скамейку своими руками, тогда ее стоимость будет не больше, чем стоимость пару досок.

Конструкций скамеек много, но изготовить большинство из них без специального инструмента очень сложно. Однако существует несколько видов скамеек, которые можно соорудить своими руками имея лишь самый простой инструмент. Одна из таких конструкций — это скамейка с Х образными ножками, о ней и пойдет речь в этой статье.

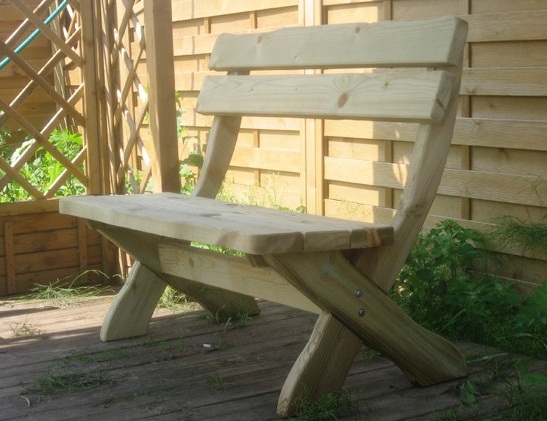

Рис.1. Скамейка с Х образными ножками.

Конструкция скамейки

Главным достоинством конструкции данного типа скамеек является простота, малое количество материалов и легкость изготовления. Чтобы скамейка была устойчивая целесообразно для ее изготовления использовать доску толщиной 32 – 40 мм, при этом желательно использовать доску шириной 150 мм. Все чертежи в данной статье приведены исходя из применения доски 150х40.

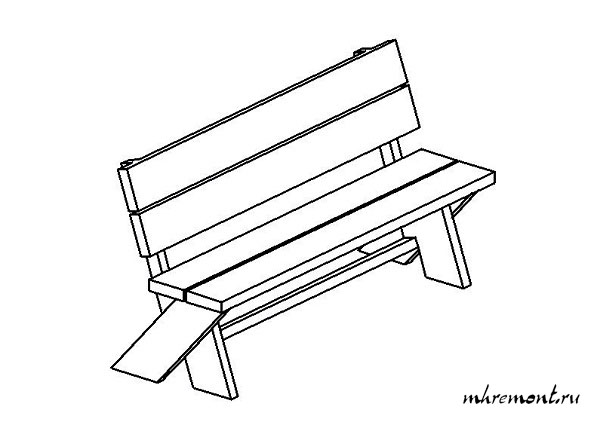

Рис.2. Рисунок скамейки с Х образными ножками.

Как видно из рисунка скамейка состоит из трех основных элементов: ножки, сидение и спинка. Основная изюминка скамейки заключена в конструкции ножек. Фактически это два отрезка доски соединенных между собой под углом. Такая конструкция позволяет закрепить сидение и спинку непосредственно к ножкам без промежуточных элементов.

Чертеж ножек скамейки

Для изготовления ножек необходимо 4 отрезка доски: 2 длиной 470 мм для ножки 1 и 2 длиной 610 мм для ножки 2.

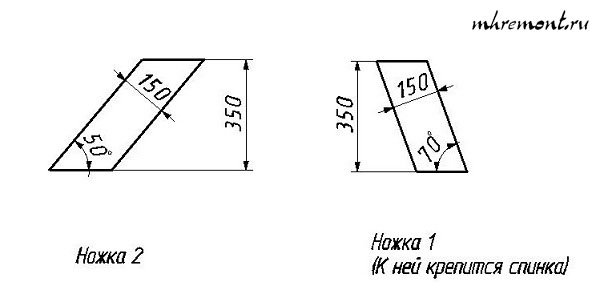

Рис.3. Чертеж ножек скамейки.

После того как ножки изготовлены можно приступить к сборке. Сборку необходимо выполнять согласно ниже приведенной схемы.

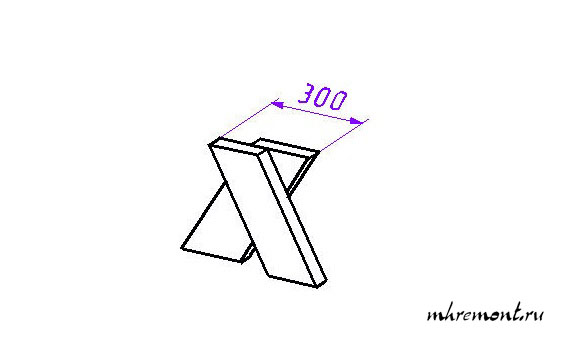

Рис.4. Схема сборки ножек скамейки.

Обратите внимание, что первой идет ножка 1, а за ней ножка 2. Когда скамейка будет полностью собрана ножка 1 должна быть с внутренней стороны скамейки, так скамейка будет выглядеть лучше.

Между собой ножки удобно скреплять саморезами. Чтобы со временем крепление не ослабло не лишним будет проклеить стык клеем ПВА. Для соединения двух ножек достаточно 3 – 4 самореза длинной 51 мм, при толщине доски 32 - 40 мм.

Сборка скамейки

После того как ножки собраны можно приступать к сборке скамейки. Первое с чего следует начать это установить сиденье. Сиденье в скамейке данного вида состоит из двух досок шириной 150 мм и толщиной 40 мм. Доски закрепляются непосредственно к ножкам саморезами. Здесь можно применять саморезы длиной 70 мм. Каждая доска крепится четырьмя саморезами, по 2 на каждую ножку.

Между досками нужно сделать зазор примерно 10 мм. Он необходим чтобы вода от дождя или росы не скапливался на сиденье, так скамейка прослужит значительно дольше.

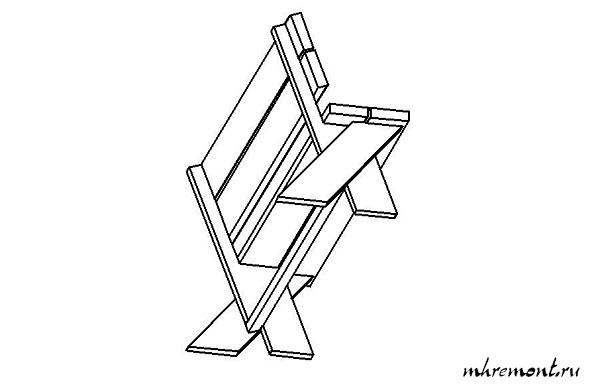

Рис.5. Установка нижней распорки.

После того как сиденье готово необходимо установить нижнюю распорку, так скамейка будет более устойчивой и жесткой. Распорка устанавливается между внешними ножками. Для распорки можно использовать брус 40х50 мм. Из такого же бруса будет изготовлена спинка на следующем этапе.

Монтаж спинки на скамейку

Последний этап сборки скамейки — это установка спинки. Спинка состоит из двух досок 150х40 мм и двух брусков сечением 50х40 мм. Длина брусков для спинки необходима 650 мм.

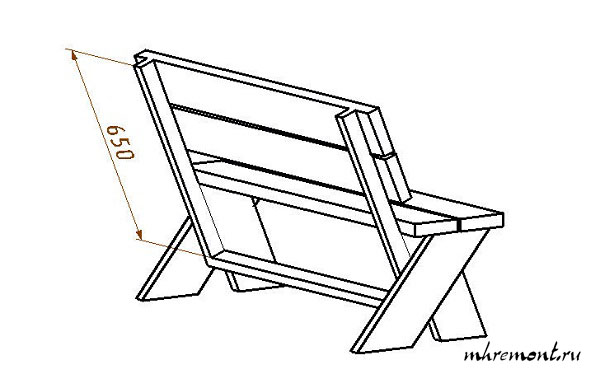

Рис.6. Установка спинки на скамейку.

Бруски закрепляются к внутренним ножкам саморезами длиной 70 мм. Дополнительно все соединения желательно обработать влагостойким клеем ПВА. На бруски закрепляются доски, таким образом формируется спинка.

Размеры скамейки и расход досок

Габаритные размеры скамейки приведены на рисунке ниже.

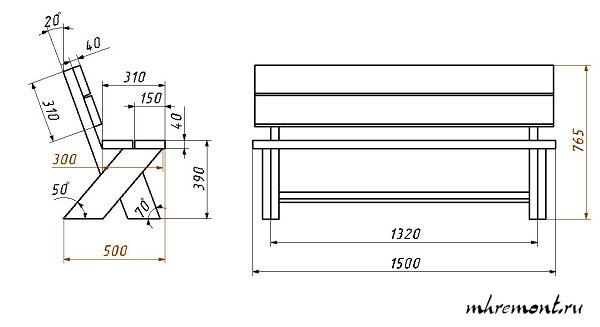

Рис.7. Габаритные размеры скамейки.

Для данного типа скамейки основным критерием по расходу материала является длина скамейки. Длина садовой скамейки может быть любой, однако при изготовлении удобно руководствоваться следующими размерами: скамейка для 2-х человек должна быть длиной 80 – 120 см, для 3-х человек не менее 150 см.

Для изготовления скамейки желательно использовать доску шириной 150 мм и толщиной 40мм, для изготовления основания спинки используется брус 50х40 мм. Расход материала для изготовления скамейки следующий.

• Для изготовления ножек и основы спинки расход материалов при длине скамейки до 150 см постоянный. Для большей длины необходима дополнительная промежуточная опора.
• Для ножек нужно по 2 отрезка доски длиной 470 и 610 мм. Итого 2160 мм.
• Для основы спинки 2 отрезка бруска по 650 мм. Итого 1300 мм.

Исходя из расчета неизменного количества досок на ножки и основу спинки, а также учитывая, что доски продаются длиной 3 и 6 м получаем, что оптимальная длина скамейки для 2-х человек 96 см, для 3-х человек 150см. Таким образом затраты на покупку досок будут минимальны.

• Для скамейки длиной 960 см потребуется 1 доска 40х150х6000 мм и 1 брус 50х40х3000 мм.
• Для скамейки длиной 150 см потребуется 1 доска 40х150х6000 мм, 1 доска 40х150х3000 мм и 1 брус 50х40х3000 мм.

Для удобства перевозки все доски можно распилить на требуемые части в месте их покупки.
