Реле давления воды для насоса - установка на насос и регулировка

Реле давления воды недорогое механическое устройство, которое полностью автоматизирует работу насоса. Обычно такие устройства применяются на насосных станциях и отвечают за автоматическое включение и отключения двигателя насоса. С помощью реле давления можно автоматизировать работу не только насосной станции, но и любого другого насоса, как садового, так и погружного. Сделать это достаточно просто.

Принцип действия реле давления прост. Как только давление в насосе падает до минимально допустимого, контакты замыкаются и насос включается. При работе насоса давление постепенно начинает повышаться. Как только давление достигает максимального, реле размыкает сеть и насос отключается. Реле давления не только обеспечивает автоматику включения насоса, но и предохраняет его от избыточного давления, которое может возникнуть при отключении потребителя.

Установка реле давления на насос

Потребность в автоматизации работы насосов возникает при эксплуатации колодезных или поверхностных насосов, применяемых для орошения участка. Установив реле давления на насос, можно не включать насос каждый раз, за вас это будет делать автоматика. В зависимости от используемого насоса способ подключения может быть различный, но узел с реле давления насоса собирается для любых насосов одинаково.

Если речь идет об автоматизации работы поверхностного насоса, то узел автоматики удобнее установить непосредственно на выходное отверстие насоса. Если речь идет о колодезном насосе, то узел автоматики устанавливается на подающей трубе в любом месте. Важно чтобы он был расположен до первого потребителя, т.е. отвод воды из подающей трубы должен быть после узла автоматики.

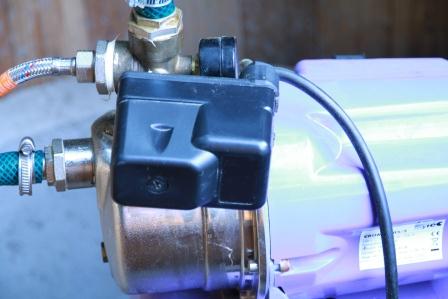

Рис.1. На поверхностный насос (садовый насос) реле давления удобно устанавливать непосредственно на выходное отверстие насоса. Сетевой провод насоса подключают к реле давления, а реле давления отдельным проводом подключают к сети. Для монтажа реле давления воды на насос используют трех или пятиходовый штуцер.

Для сборки узла вам потребуется пятиходовый штуцер, манометр, реле давления насоса.

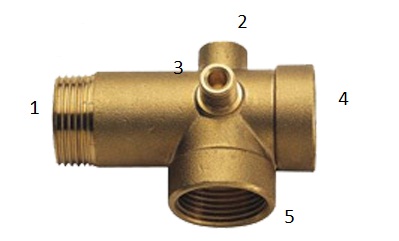

Рис.2. Пятиходовый штуцер наиболее удобный и распространенный способ подключения реле давление. Резьбовым соединением 1 штуцер соединяют с выходным отверстием насоса. К отверстию 2 подсоединяют манометр. К отверстию 3 - реле давления воды. К отверстиям 4 и 5 может подсоединяться напорная магистраль и гидроаккумулятор. При отсутствии гидроаккумулятора лишнее отверстие необходимо заглушить пробкой.

Пятиходовый штуцер, показанный на картинке выше, предназначен для сборки узла автоматики в единое целое. Желательно применять именно его, так как на нем есть все резьбовые соединения, необходимые для подключения элементов схемы.

Отверстие 1 подключается к насосу, к отверстию 2 манометр, к отверстию 3 реле давления, к отверстию 4 и 5 могут быть подключены труба водопровода и гидроаккумулятор. При отсутствии гидроаккумулятора отверстие необходимо заглушить гайкой.

После сборки узла автоматики реле давления необходимо подключить к электроснабжению и насосу. Система автоматического включения и выключения насоса готова.

Рис.3. Для того чтобы реле давления обеспечивало включение и выключение насоса необходимо подключить сетевой провод насоса к реле давления, а само реле давления отдельным проводом к сети. Таким образом насос получается запитан через реле давления.

Регулировка реле давления

От производителя реле давления как правило идет с уже установленными настройками. Минимальное давление 1,5 - 2 атмосферы, максимальное 3 - 3,5 атмосферы. Для большинства нужд этого вполне достаточно, как для полива участка, так и для водоснабжения дома.

Однако в некоторых случаях бывает целесообразно изменить настройки реле давления с целью повысить давление в системе. Для этого необходимо увеличить нижний и верхний порог включения, т.е. увеличить давление включения и давление отключения насоса.

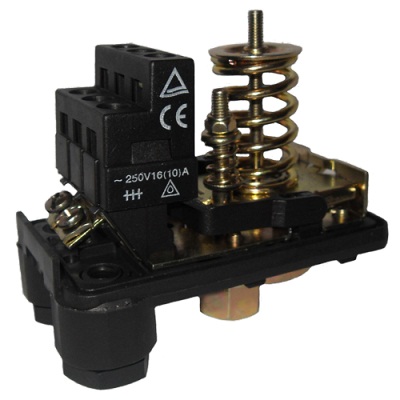

Рис.4. Реле давления воды без верхней крышки. Регулировка давления включения насоса осуществляется гайкой с большой пружиной. Для увеличения давления включения насоса гайку необходимо закрутить, для снижения ослабить. Гайка с маленькой пружиной — это разница между давлением отключения и давлением включения насоса. Для увеличения перепада давления (давление отключение увеличивается при неизменном давлении включении насоса) необходимо затянуть гайку, для снижения ослабить.

На фото выше представлено стандартное реле давления. Гайка с большой пружиной отвечает за минимальное давление, т.е. давление включение насоса. Гайка с маленькой пружиной отвечает за перепад (дифференциал) давления, т.е. разницу между максимальным и минимальным давлением в системе.

Для увеличения давления в системе необходимо закрутить гайку с большой пружиной. При этом увеличится давление включения и давление отключения, перепад давлений останется неизменным. Для снижения давления гайку с большой пружиной следует отвернуть. Чтобы увеличить перепад давлений следует закрутить гайку с маленькой пружиной. Чтобы уменьшить открутить.

Следует отметить, что в большинстве случаев достаточно настроить только минимальное давление, а перепад давления оставить неизменным.

Как сделать насосную станцию своими руками?

Насосная станция от насоса, обеспеченного автоматикой, отличается наличием гидроаккумулятора. Гидроаккумулятор необходим для поддержания постоянного давления в системе водопровода.

Гидроаккумулятор представляет собой бак разделенный пластичной (обычно резиновой) мембраной. С одной стороны мембраны находится вода с другой стороны воздух под давлением. При понижении давления в системе за счет сжатого воздуха мембрана компенсирует давление в водопроводе.

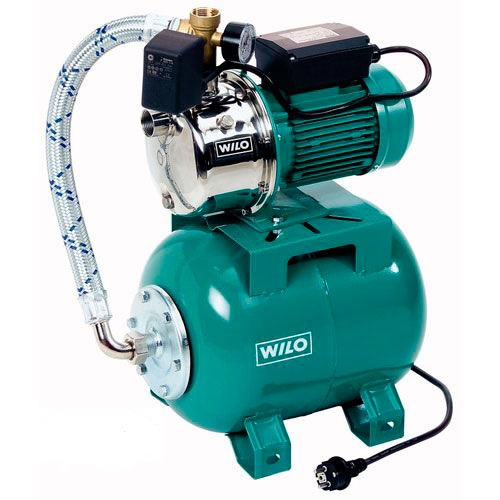

Рис.5. Для сборки насосной станции помимо реле давления и пятиходового штуцера потребуется гидроаккумулятор. Гидроаккумулятор необходим для поддержания стабильного давления в системе и устранения скачков давления. Чем больше объем гидроаккумулятора тем выше стабильность давления и реже включение насоса. Для подключения гидроаккумулятора можно использовать гибкий шланг, который одним концом подключается к гидроаккумулятору, другой к отверстию 4 или 5 в пятиходовом штуцере.

Для того чтоб получить полноценную насосную станцию, гидроаккумулятор необходимо подключить к пятиходовому штуцеру через отверстие 4 или 5. Сделать это можно с помощью шланга или трубы.

Для полноценной работы важно следить за уровнем давления воздуха в гидроаккумуляторе. Обычно оно составляет 1,5 атмосферы. В случаи падения давления, бак необходимо подкачать автомобильным насосом.
