Регулируемые полы - пол на регулируемых лагах

Проблема выравнивания пола всегда актуальна при укладке современных напольных покрытий. Эффективных способов выравнивания пола несколько, один из них - регулируемые полы. Система регулируемых полов состоит из деревянных лаг, закрепленных к основанию пола на регулируемых опорах, на лаги укладывается настил, например, фанера. Регулируемые опоры для пола позволяют выровнять пол с высокой точностью. Этот метод выравнивания пола очень прост, поэтому сделать регулируемый пол своими руками по силам каждому.

Виды регулируемых полов

Конструкция регулируемых полов может быть двух видов: регулируемые полы на лагах и регулируемые полы из фанеры. Устройство регулируемого пола на лагах представляют собой лаги из деревянных брусков, которые установлены на регулируемые стойки для полов, на лаги настелена фанера или другой листовой материал. Регулируемый фанерный пол устанавливается непосредственно на регулируемые опоры без лаг.

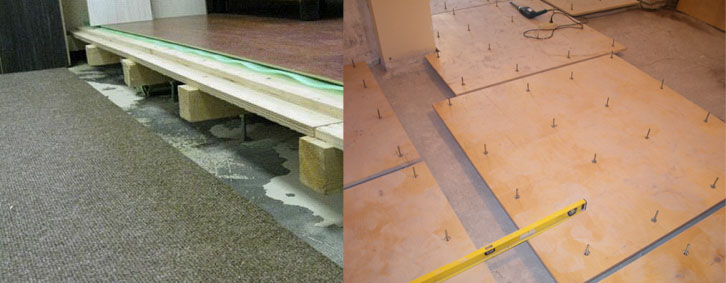

Регулируемые пол делят на два вида: регулируемые полы на лагах и регулируемые полы из фанеры. Первый вариант применяют если необходимо поднять уровень пола до 20 см, второй если необходимо только выровнять полы.

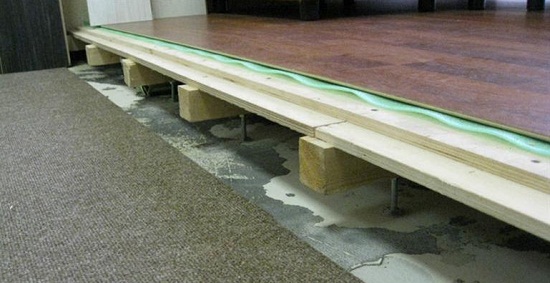

Рис.1. Регулируемые пол делят на два вида: регулируемые полы на лагах и регулируемые полы из фанеры. Первый вариант применяют если необходимо поднять уровень пола до 20 см, второй если необходимо только выровнять полы.

Регулируемый пол на лагах применяется, когда необходимо выровнять пол и поднять его уровень на высоту от 5 до 20 см. В случае если необходимо только выровнять пол целесообразно сделать выбор в пользу регулируемых полов из фанеры.

В качестве регулирующих опор могут применяться пластиковые болты стойки для регулируемого пола, анкер для регулируемого пола, металлические шпильки, металлические уголки и пр.

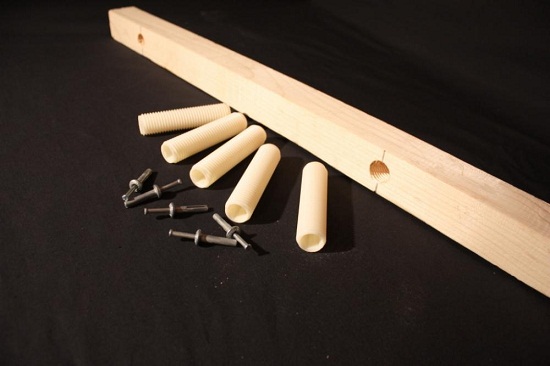

Для регулировки лаг применяются полимерные болты для регулируемых полов.
Рис.2.

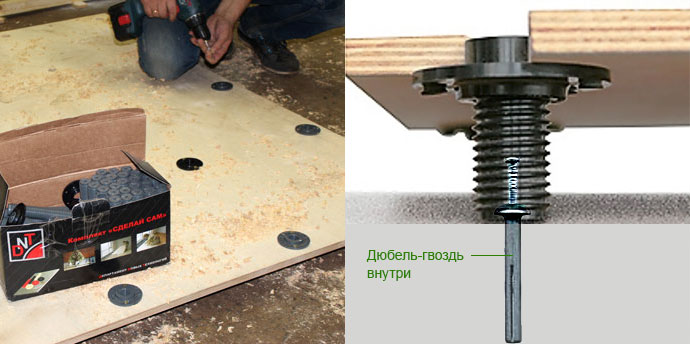

Комплект регулируемых полов сделай сам.
Рис.3.

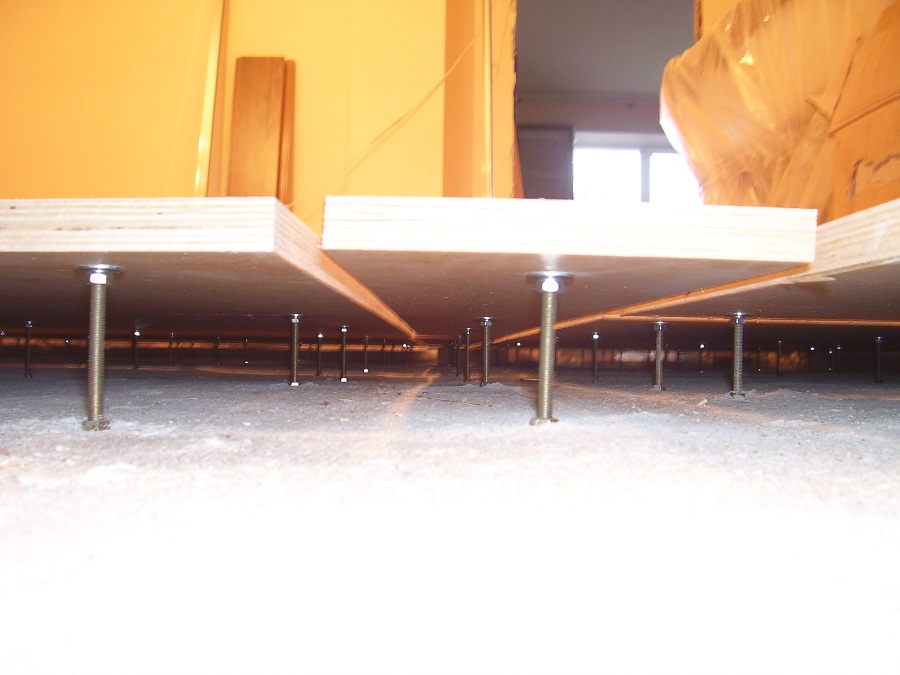

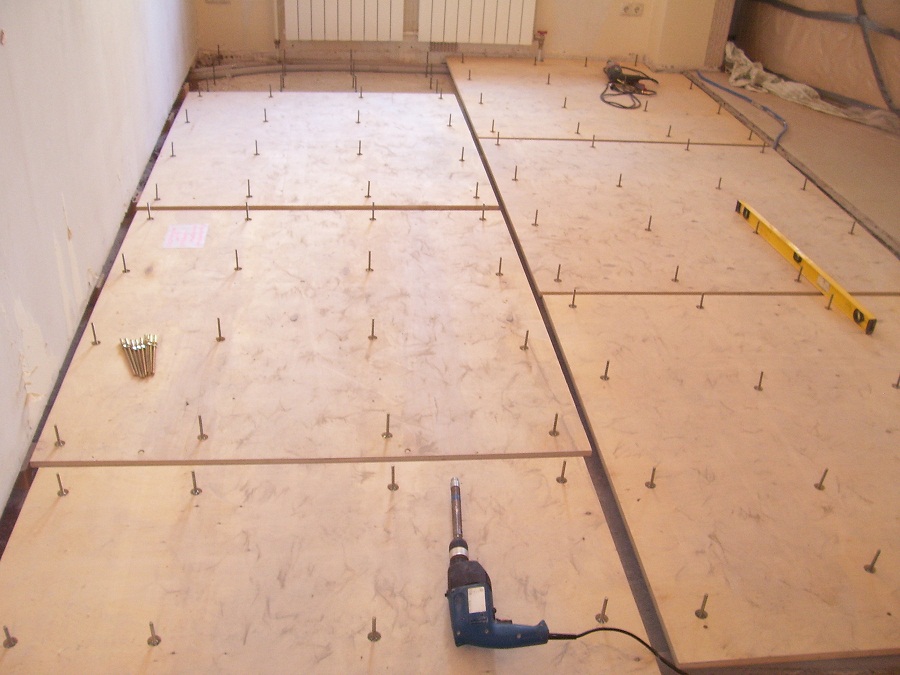

Регулируемый пол из фанеры на металлических анкерах.
Рис.4.

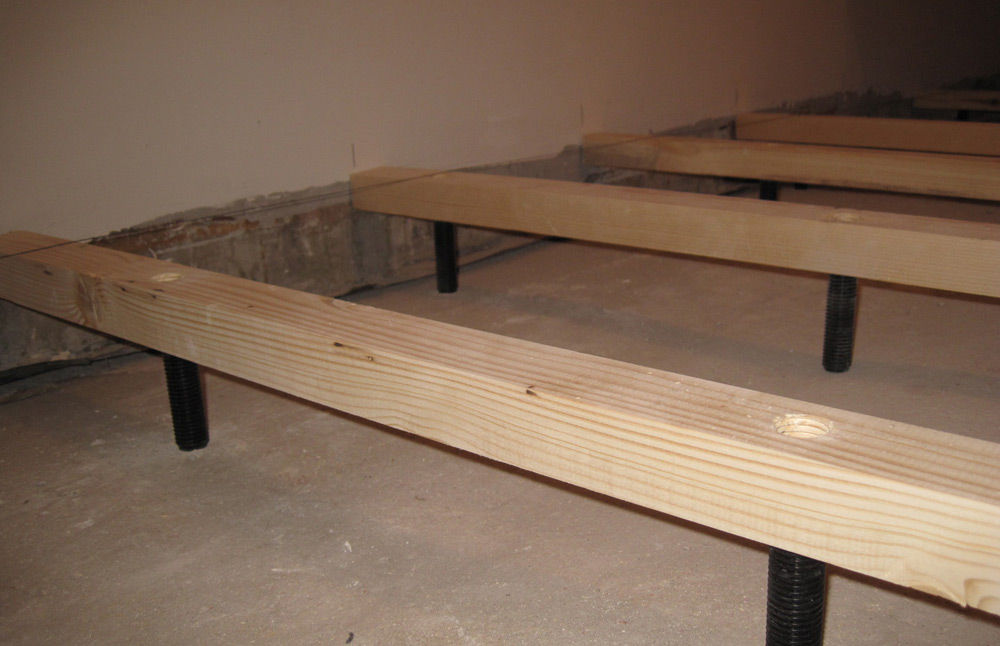

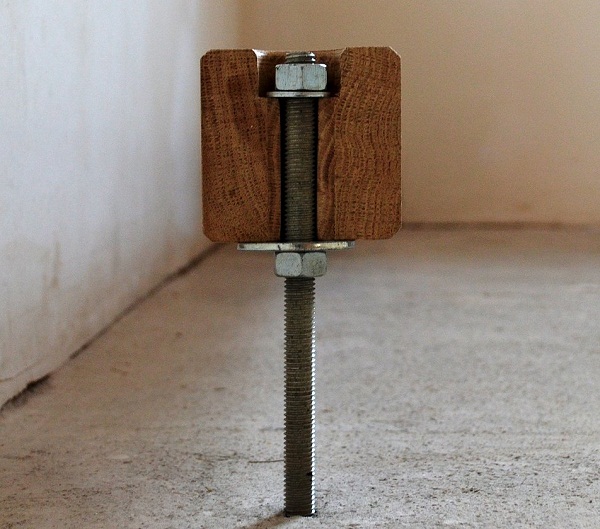

Схема крепления лаг с помощью металлической шпильки и гаек.
Рис.5.

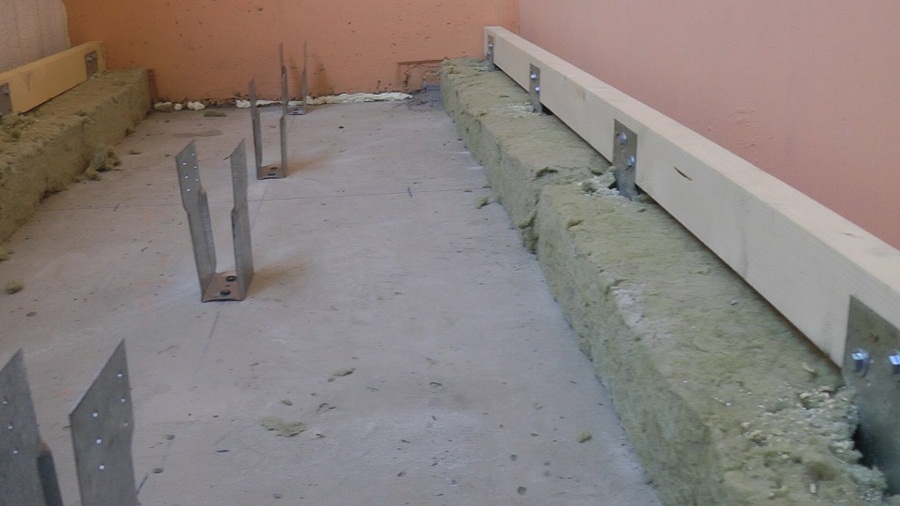

Крепление лаг регулируемого пола с помощью металлических профилей.
Рис.6.

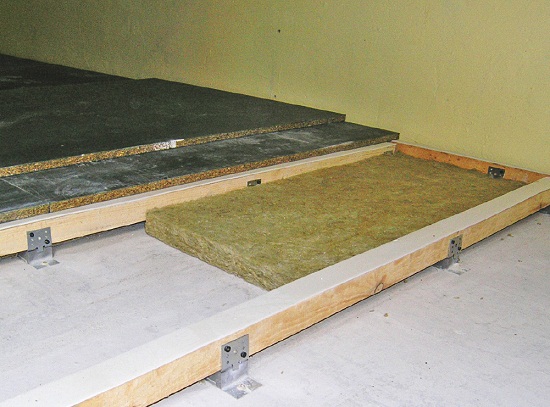

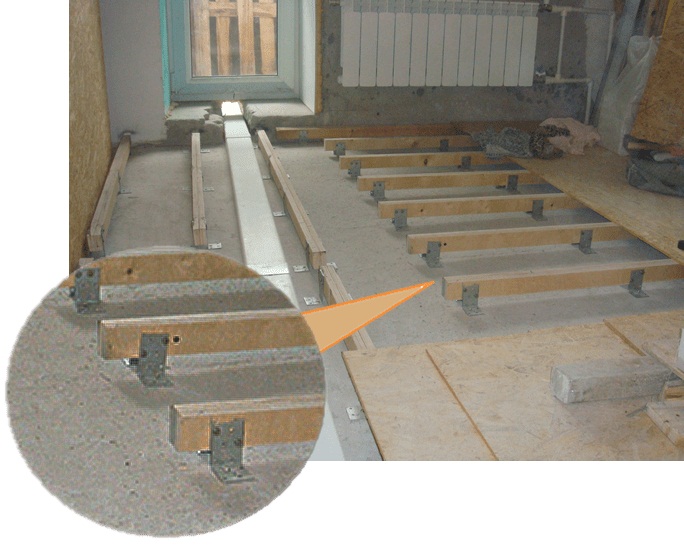

Крепление лаг металлическими уголками.
Рис.7.
В качестве элемента регулирования могут применяться металлические уголки. Однако точность регулировки полов снижается. Подробно об этом способе регулирования рассказано в конце статьи.
Рис.8.

Достоинства и недостатки регулируемого пола

Регулируемые полы были изобретены как аналог цементно-песчаной стяжки. Они обладают практически всеми свойствами традиционной стяжки и имеют ряд преимуществ не свойственных ей.

  • Регулируемые полы — это сухой способ выравнивания пола. Отсутствие раствора на водной основе исключает протечки, длительную просушку, невозможность выполнять работы при низких температурах. Регулируемый пол в квартире применяется как альтернатива цементной стяжке.
  • После сборки на пол сразу можно укладывать напольное покрытие.
  • Регулируемые полы всегда имеют подпольное пространство. В нем может быть уложены коммуникации (водопровод, отопление, электропроводка и пр.), устроена теплоизоляция и звукоизоляция.
  • Регулируемые полы имеют малый вес и могут эксплуатироваться в помещениях с низкой несущей способностью перекрытия, например, лоджия, балкон и др.
  • Регулируемые полы прекрасно подходят для устройства теплого пола. Совместно с ними могут применяться водяные и электрические системы всех видов. Регулируемые полы с теплым полом могут устанавливаться как в квартире, так и на балконе или лоджии.
  • Регулируемые полы долговечны и прочны, на них можно укладывать любое напольное покрытие. Регулируемый пол под плитку часто применяют на лоджии.
  • Стоимость регулируемых полов не велика благодаря использованию недорогих материалов и комплектующих.
  • Монтаж регулируемого пола очень прост. Собрать и установить регулируемые полы можно своими руками из традиционных строительных материалов.

Регулируемые полы недостатки

Регулируемые полы плохо переносят повышенную влажность. Поэтому регулируемый пол не рекомендуется устраивать в ванных комнатах и санузлах. Это обстоятельство, наверное, единственный недостаток регулируемых полов.

Где и когда можно применять

Учитывая особенности конструкции и достоинства, недостатки регулируемых полов можно сделать вывод, что этот вид полов целесообразно применять, когда:

  • Необходимо выровнять поверхность пола и значительно поднять его уровень, а основание пола не позволяет устраивать толстый слой стяжки. Высота подъема уровня пола, используя регулируемые полы, может достигать 20 см.
  • Под полом необходимо проложить коммуникации, например, трубы отопления.
  • Необходимо сделать теплоизоляцию или звукоизоляцию пола.
  • Необходимо сделать разноуровневые полы.

Регулируемые полы на пластиковых болтах

Можно приобрести готовый комплект для регулируемого пола. Это так называемые регулируемые полы dnt. В комплект входят пластиковые болты стойки для устройства регулируемого пола и крепеж. Используя данный комплект собрать пол очень просто.

Набор для регулируемых полов. На фото представлен один из вариантов. Он состоит из пластиковых болтов с резьбой. Вращая болт осуществляется регулировка лаг.На фото представлен один из вариантов. Он состоит из пластиковых болтов с резьбой. Вращая болт лага осуществляется регулировка лаг.
Рис.9. Набор для регулируемых полов. На фото представлен один из вариантов. Он состоит из пластиковых болтов с резьбой. Вращая болт осуществляется регулировка лаг.

Для монтажа регулируемого пола в брусках делают отверстия с шагом 50 см и нарезают резьбу под регулируемые винтовые опоры для пола. После чего болт вкручивают в брусок. Далее лаги располагают параллельно друг другу с шагом 40 – 50 см и непосредственно через болт сверлят отверстие в основании пола. После чего закрепляют регулируемый болт пола.

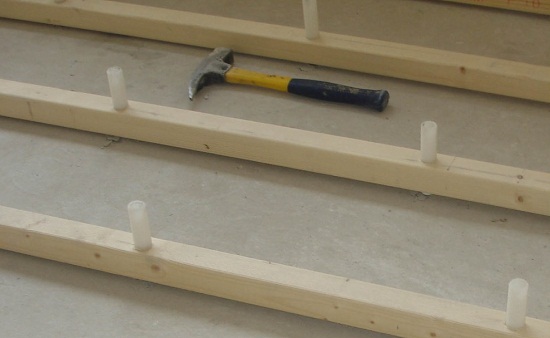

В лагах с шагом 50 см делают отверстие, в них устанавливают регулируемый болт пола. Болт закрепляют дюбель гвоздем к основанию пола. Далее вращая болт, за счет резьбы лагу регулируют. Излишки болта срубают стамеской.
Рис.10. В лагах с шагом 50 см делают отверстие, в них устанавливают регулируемый болт пола. Болт закрепляют дюбель гвоздем к основанию пола. Далее вращая болт, за счет резьбы лагу регулируют. Излишки болта срубают стамеской.

Вращая пластиковый болт добиваются нужного положения лаги. Выступающую часть болта срубают стамеской. Таким образом устанавливаются все лаги.

Установка регулируемых полов из фанеры осуществляется, используя комплект для монтажа регулируемого пола из фанеры. Принцип монтажа схож с предыдущим методом. В фанере с шагом 50 см сверлят отверстия и соосно отверстию закрепляют фланец. Фланец имеет резьбу, поэтому пластиковый болт может спокойно перемещаться, тем самым задавая требуемый уровень поднятия пола. К основанию пола пластиковый болт крепится дюбель – гвоздем.

Комплект крепежа для монтажа регулируемого пола на основе фанеры без установки деревянных лаг.
Рис.11. Комплект крепежа для монтажа регулируемого пола на основе фанеры без установки деревянных лаг.

ДНТ регулируемые полы прекрасный способ выравнивания пола. Однако при всех достоинствах все же имеется один недостаток – не во всех регионах его можно купить. Поэтому часто применяется анкер для регулируемого пола, который можно приобрести в любом строительном магазине.

Регулируемые полы на анкерах

В этом виде регулируемых полов применяется анкерная регулируемая опора для пола на основе клинового анкера. Регулируемые лаги для пола изготавливаются из сухого строганного бруса сечением 50х50 мм. Регулируемые крепления для полов состоят из анкера, двух гаек и двух шайб.

В основании пола сверлиться отверстия с шагом 50 см и закрепляются анкера. На анкера навинчиваются гайки и одеваются шайбы. Это будут регулируемые опоры для лаг пола.

Регулируемый пол можно сделать, используя доступные общестроительные материалы, такие как клиновой анкер. Это будет надежный крепеж для регулируемых полов. Регулируемые опоры для лаг пола состоят из клинового анкера 2-х гаек и 2-х шайб.
Рис.12. Регулируемый пол можно сделать, используя доступные общестроительные материалы, такие как клиновой анкер. Это будет надежный крепеж для регулируемых полов. Регулируемые опоры для лаг пола состоят из клинового анкера 2-х гаек и 2-х шайб.

В брусках сверлятся отверстия с шагом 50 см. В каждом отверстии выполняют цековку диаметром 20-25 мм и глубиной 10 мм для установки верхней гайки и шайбы в потай, чтобы они не мешали настилу фанеры. Далее бруски одевают на анкера. Таким образом, гайка с шайбой оказывается с нижней стороны бруска. Вращая гайку можно регулировать положения бруска. Верхняя гайка необходима для надежной фиксации бруска.

После установки и закрепления всех лаг выступающие части шпилек срезают болгаркой или ножовкой по металлу.

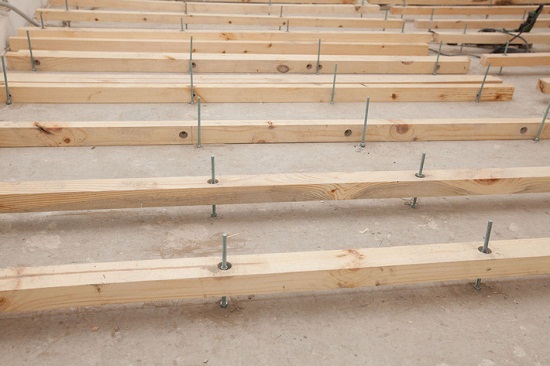

Анкер устанавливается в основание пола. Опорой для бруска и регулирующим элементом служит гайка с шайбой. Вторая гайка и шайба закрепляют брусок.
Рис.13. Анкер устанавливается в основание пола. Опорой для бруска и регулирующим элементом служит гайка с шайбой. Вторая гайка и шайба закрепляют брусок.

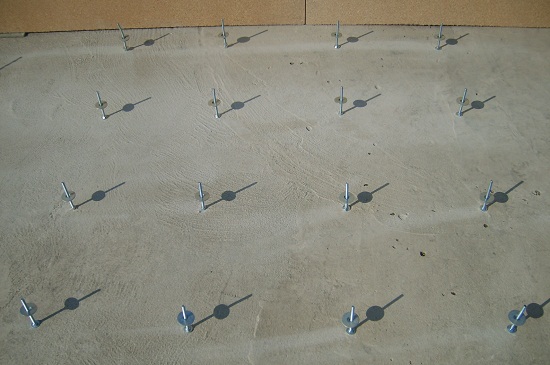

По аналогичной схеме монтируют регулируемый пол из фанеры (без лаг). Разница в технологии монтажа заключается в том, что перед настилом фанеры все опорные гайки предварительно устанавливаются на один требуемый уровень.

Монтаж регулируемого пола из фанеры на анкерах без лаг.
Рис.14. Монтаж регулируемого пола из фанеры на анкерах без лаг.

Варианты настила регулируемого пола

Материалы для регулируемого пола могут быть различные. Традиционно применяются листовые материалы такие как фанера, ДВП, ЦСП, ГВЛ и пр. Выбор в пользу того или иного варианта зависит от вида финишного напольного покрытия и условий эксплуатации полов.

Обычно в качестве настила используется фанера. Такой вариант хорошо подойдет для укладки линолеума или ламината. Для регулируемых полов может применяться двухслойный настил из фанеры толщиной 12 мм или однослойный из фанеры толщиной не менее 20 мм. Последний вариант применяют для регулируемых полов из фанеры без лаг.

Традиционный настил регулируемого пола фанера. Для фанеры толщиной 12 мм настил делают двухслойным, для фанеры 20 мм и более однослойным.
Рис.15. Традиционный настил регулируемого пола фанера. Для фанеры толщиной 12 мм настил делают двухслойным, для фанеры 20 мм и более однослойным.

При настиле состоящим из двух слоев фанеры, слои закрепляют со смещением не менее чем в треть длины листа, таким образом повышается жесткость пола.

Если же в качестве напольного покрытия планируется плитка, то настил может быть выполнен из ГВЛ или ЦСП или аналогов. Это связано с тем, что эти материалы не боятся влажности и на них можно качественно уложить плитку.

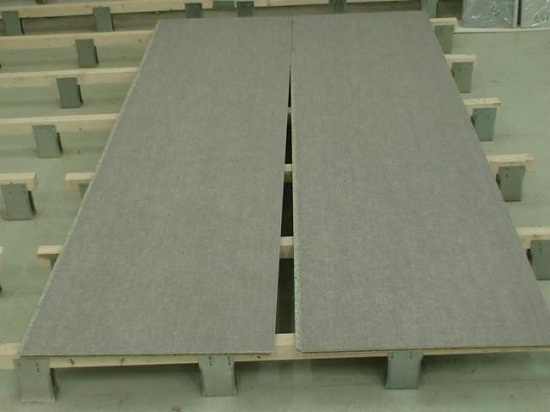

Для настила может применяться не только фанера, но и другие листовые материалы, например, ГВЛ, ЦСП. В последнее время набирает популярность шпунтованная плита ОСБ. Такие плиты используются для настила полов в каркасных домах.
Рис.16. Для настила может применяться не только фанера, но и другие листовые материалы, например, ГВЛ, ЦСП. В последнее время набирает популярность шпунтованная плита ОСБ. Такие плиты используются для настила полов в каркасных домах.

Если предполагается регулируемый деревянный пол, то непосредственно на лаги укладывают шпунтованную доску. Доску настилают поперек лаг и закрепляют саморезами через шпунт. Чтобы пол из евродоски не играл и был жестким, толщину доски следует выбирать от 30 мм.

На регулируемые лаги можно настелить шпунтованную половую доску. В данном случае настил ведут поперек лаг. Крепят доску гвоздями или саморезами. Крепеж устанавливают в шпунт.
Рис.17. На регулируемые лаги можно настелить шпунтованную половую доску. В данном случае настил ведут поперек лаг. Крепят доску гвоздями или саморезами. Крепеж устанавливают в шпунт.

Регулируемые полы из подручных материалов

Часто бывает так, что приобрести готовый комплект регулируемого пола сложно. Также бывает, что купить клиновые анкера нужной длинны в достаточном количестве тоже затруднительно. В этом случае регулируемый крепеж для пола по лагам можно изготовить на основе шпилек или металлических уголков. Вся остальная технология монтажа регулируемых полов такая же, как и в традиционных способах.

Регулируемый пол на шпильках

Регулируемый пол на шпильках состоит из забивного латунного анкера, шпильки, двух гаек и двух шайб. Так изготавливается анкер для регулируемого пола своими руками. Шпильку для регулируемого пола применяют диаметром 8 мм. Анкер, гайки и шайбы выбираются по диаметру шпильки.

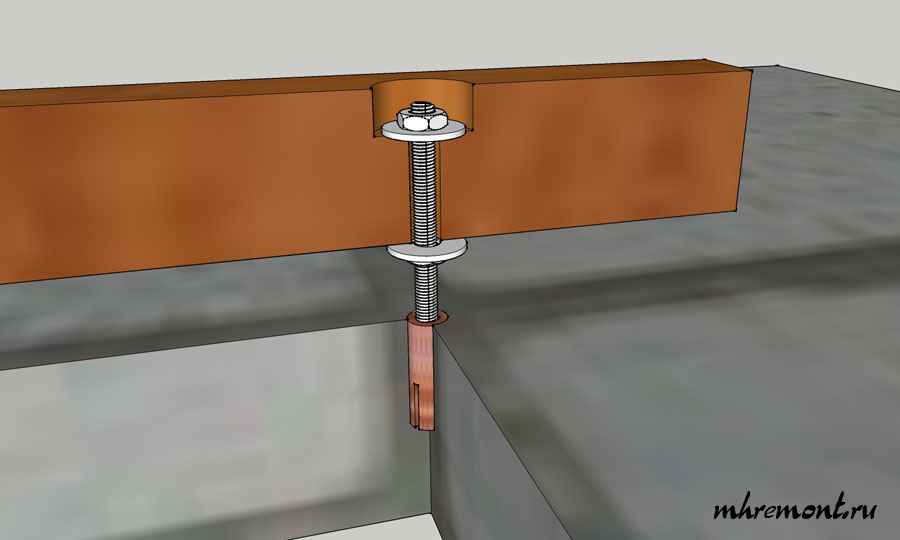

Схема устройства регулируемого пола на шпильке.
Рис.18. Схема устройства регулируемого пола на шпильке.

В полу сверлят отверстие и устанавливают анкер. В анкер вворачивают шпильку. На шпильку накручивают гайку и одевают шайбу. Верхняя гайка служит для фиксации бруска. После окончательной установки лаги выступающую над лагой шпильку срезают.

Установка анкеров — это наиболее сложная часть монтажа регулируемого пола на шпильках. Плита перекрытия полая, и анкер может провалиться в полость плиты, поэтому анкер не стоит сильно заглублять в плиту перекрытия. Другая проблема в том, что плита перекрытия имеет арматуру, что тоже доставляет проблем, при попадании в нее. В этом случае необходимо сместить место установки анкера.

Регулируемый пол на уголках

В качестве регулируемой опоры применяются уголки, которые крепятся к полу дюбель гвоздями или саморезами. Размер уголков выбирают в зависимости от уровня поднятия пола, но не менее 50х50 мм. Регулируемый пол на уголках полезен в том случае если невозможно выполнить установку шпилек или анкеров, например, слабое основание пола в котором плохо держаться анкера.

По линии установки лаг с шагом 50 см к полу закрепляют металлические уголки. К уголкам закрепляется лага предварительно выставленная до требуемого уровня. Эту работу удобно выполнять вдвоем.

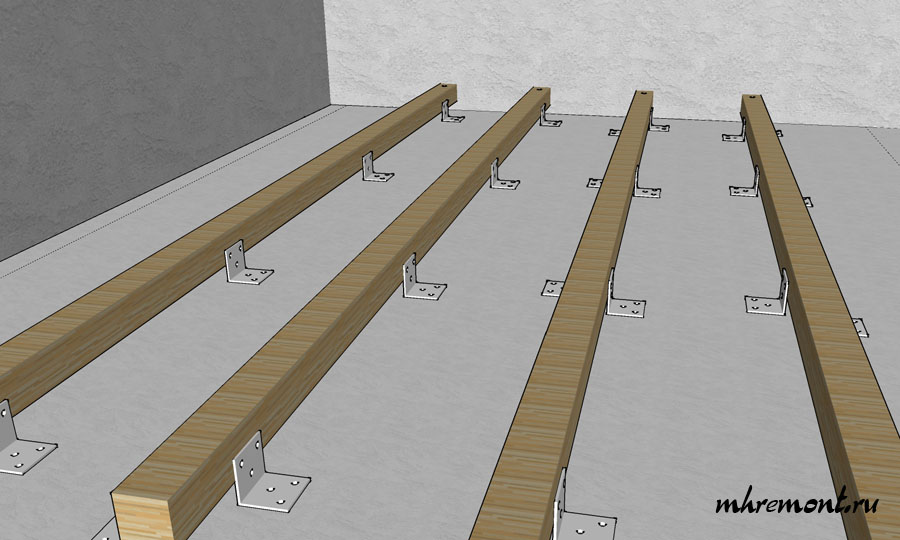

Схема монтажа регулируемых лаг на уголки.
Рис.19. Схема монтажа регулируемых лаг на уголки.

Для того что бы конструкция была максимально жесткой с другой стороны лаги устанавливают такие же уголки и закрепляют к ним лагу.

Регулируемые полы с теплым полом

С регулируемыми полами могут применяться все виды теплых полов. В зависимости от типа теплого пола и напольного покрытия укладка теплого пола выполняется по-разному.

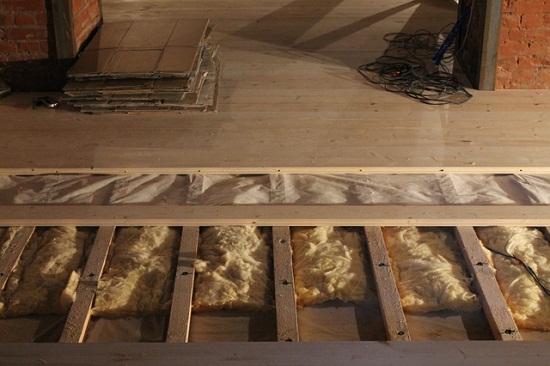

Наиболее универсальны водяные теплые полы. Они укладываются под настил регулируемого пола поверх теплоизолятора. В этом случае может применяться любое напольное покрытие.

Система теплых водяных полов устанавливается под настил регулируемого пола.
Рис.20. Система теплых водяных полов устанавливается под настил регулируемого пола.

Аналогичным образом можно сделать регулируемые полы с теплым полом на основе электрического нагревательного кабеля. Такой подход хорошо подойдет для любого напольного покрытия. Однако если напольное покрытие будет керамическая плитка, то более эффективная работа теплого пола будет достигнута если нагревательный кабель уложить под плитку поверх настила регулируемого пола.

Теплый пол на основе инфракрасных пленочных нагревательных элементов выполняется иначе. В случае укладки ламината пленочный элемент укладывают непосредственно под него.

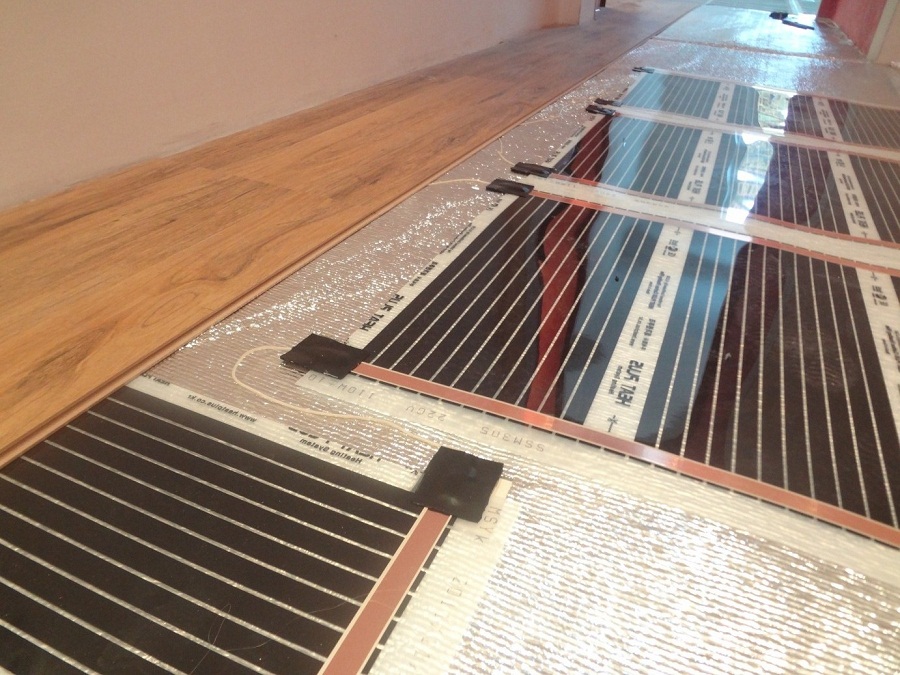

Установка инфракрасного теплого пола на регулируемые полы при укладке ламината.
Рис.21. Установка инфракрасного теплого пола на регулируемые полы при укладке ламината.

Если же напольное покрытие керамическая плитка или линолеум, то нагревательный элемент укладывают между слоями фанеры.

Мы рассмотрели несколько вариантов укладки регулируемых полов. С экономической точки зрения самый удачный это вариант на шпильках. С точки зрения простоты исполнения это вариант на уголках, но регулировка пола имеет достаточно низкую точность. Вариант на болтах — это компромисс высокой точности и простоты монтажа пола, однако стоимость установочного комплекта достаточно высокая. Вне зависимости от того какой вариант регулируемых полов вы выберете пол этого типа значительно снизит время ремонта, а в результате вы получите ровный, прочный и надежный пол, пригодный для укладки любого напольного покрытия.
