Конструкция регулируемого пола и способы монтажа

Регулируемые полы — конструкция из деревянных брусков и фанеры, предназначенная для выравнивания пола. Регулируемые полы состоят из двух элементов: механизм регулирования и настил.

Механизм регулирования представляет собой конструкцию из деревянных брусков и шпилек (болтов). Роль настила выполняет фанера. Для настила могут применяться и другие листовые материалы, такие как ДСП, OSB, ГВЛ и пр.

Главным достоинством регулируемых полов является то, что это сухой способ выравнивания пола. Следовательно, исключаются протечки и не требуется длительной просушки, что резко сокращает сроки ремонта. Так в помещении площадью 10 – 15 м.кв. смонтировать регулируемые полы можно за 1 – 2 дня. После чего сразу перейти к укладке финишного напольного покрытия.

Благодаря конструкции, регулируемый пол обладает двумя важными достоинствами: малый вес и технологическое пространство под настилом. Малый вес регулируемых полов позволяет не перегружать межэтажное перекрытие здания. Это обстоятельство важно если речь идет о лоджиях и балконах, либо частных домах с деревянными перекрытиями. Технологическое пространство регулируемых полов позволяет прокладывать коммуникации, а также проводить утепление и звукоизоляцию. Эта особенность востребована как в городских квартирах, так и в загородных домах.

Конструктивно регулируемые полы представляют бруски, закрепленные на регулирующих элементах к основанию пола. В качестве настила применяется фанера толщиной 20 мм. Достоинство регулируемого пола состоит в простоте монтажа, невысокой стоимости и возможности увеличить уровень пола без увеличения веса конструкции.

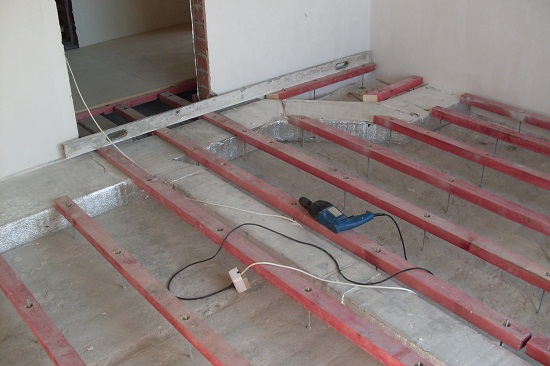

Рис.1. Конструктивно регулируемые полы представляют бруски, закрепленные на регулирующих элементах к основанию пола. В качестве настила применяется фанера толщиной 20 мм. Достоинство регулируемого пола состоит в простоте монтажа, невысокой стоимости и возможности увеличить уровень пола без увеличения веса конструкции.

С помощью регулируемых полов можно поднять уровень пола на 5 – 15 см. Увеличить уровень пола на такую высоту без дополнительных затрат на материалы возможно только регулируемыми полами.

Несмотря на кажущуюся хрупкость конструкции, регулируемый пол прекрасно ведет себя в эксплуатации. Он не скрипит, не играет. Срок службы регулируемых полов не менее 50 лет.

Одним из главных достоинств регулируемых полов является их стоимость. Цена квадратного метра регулируемого пола не выше, чем у деревянных полов или стяжки. Если учесть простоту, скорость проведения работ и возможность сделать все своими руками, то по соотношению цена/качество, регулируемый пол имеет явные преимущества.

Учитывая тот факт, что регулируемые полы задумывались, как аналог стяжке, а, следовательно, имеют схожие с ней прочностные свойства, то на регулируемые полы можно укладывать любые напольные покрытия.

Существует два основных вида механизма регулирования полов. В качестве системы регулирования могут применяться пластиковые болты или металлические шпильки. Регулируемые полы на пластиковых болтах можно приобрести готовым комплектом. Системы регулирования основанная на металлических шпильках может быть собрана на основе специального клинового анкера, либо с помощью таких элементов, как металлическая шпилька, забивной анкер, шайба и гайка. Все последние перечисленные элементы можно приобрести отдельно в любом магазине.

Регулируемый пол на пластиковых болтах. В качестве системы регулирования применяются специальные пластиковые болты из высокопрочного пластика. Болты и фурнитура к ним продаются комплектом. Конструкция пола на пластиковых болтах проста в монтаже и не требует применения специальных элементов.

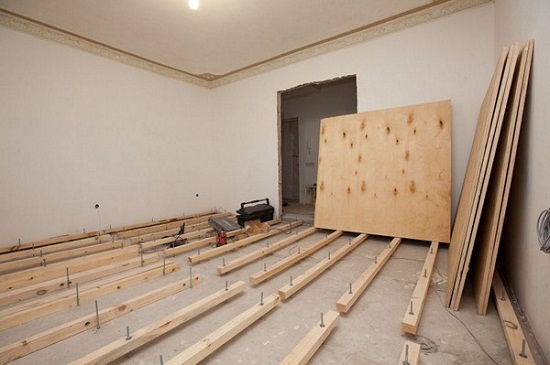

Рис.2. Регулируемый пол на пластиковых болтах. В качестве системы регулирования применяются специальные пластиковые болты из высокопрочного пластика. Болты и фурнитура к ним продаются комплектом. Конструкция пола на пластиковых болтах проста в монтаже и не требует применения специальных элементов.

Регулируемый пол на болтах представляет собой систему, состоящую из болта и втулки имеющих резьбу. Эти элементы изготавливаются из высокопрочного пластика. Втулка крепится на брусок. Болт закрепляется к основанию пола. Вращая болт, брусок, за счет втулки с резьбой, будет опускаться или подниматься. Таким образом регулируется его положение относительно основания пола.

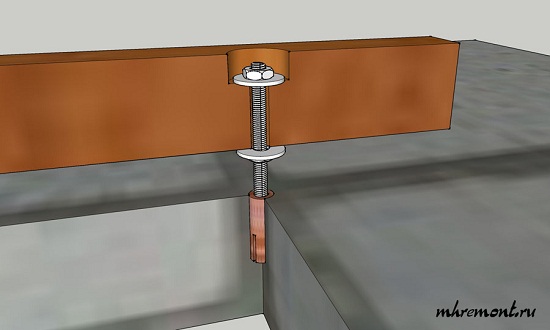

Несколько по другому принципу устроены регулируемые полы на специальных анкерах. Основным элементов является анкер со шпилькой. Он крепится к основанию пола и не подвижен. Подъем и опускание бруска осуществляется по средствам гайки, установленной на шпильке. Для повышения площади опоры бруска на анкер, применяют шайбу увеличенного диаметра. Закрепление бруска к шпильке выполняют с помощью контргайки.

Альтернативный вариант регулируемых полов – конструкция системы регулирования на клиновом анкере. Стоимость такой системы ниже. Монтаж также прост. Однако регулировать положение лаг более трудоемко. Достоинством является то, что приобрести клиновые анкера проще, чем специализированный комплект пластиковых болтов.
Рис.3. Альтернативный вариант регулируемых полов – конструкция системы регулирования на клиновом анкере. Стоимость такой системы ниже. Монтаж также прост. Однако регулировать положение лаг более трудоемко. Достоинством является то, что приобрести клиновые анкера проще, чем специализированный комплект пластиковых болтов.

Регулируемые полы можно сделать, не применяя специальных элементов. Опора пола в виде шпилек может быть изготовлена из стандартного клинового анкера и металлической шпильки. В качестве элемента регулирования подойдет обычная гайка и шайба. Закрепление бруска так же выполняется по средствам гайки и шайбы. Достоинство такого подхода в доступности и низкой стоимости всех элементов регулируемого пола.

Регулируемый пол на шпильках — это аналог пола на клиновых анкерах. Клиновой анкер заменяется забивным (цанговым) анкером и металлической шпилькой. Сборка такой системы регулирования более трудоёмкая чем при использовании клинового анкера. Достоинством является доступность крепежа (приобрести можно в любом магазине в любых количествах), а также универсальность, например, шпильку можно сделать любого размера, в то время как клиновой анкер имеет определенную длину.

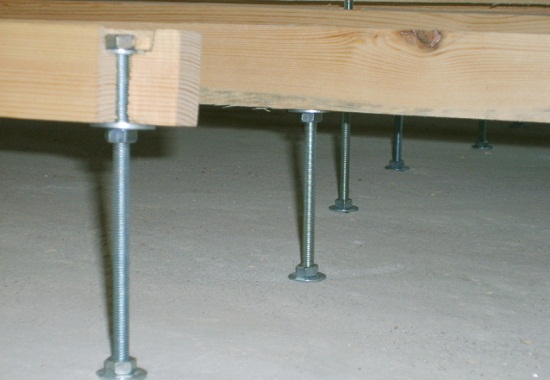

Рис.4. Регулируемый пол на шпильках — это аналог пола на клиновых анкерах. Клиновой анкер заменяется забивным (цанговым) анкером и металлической шпилькой. Сборка такой системы регулирования более трудоёмкая чем при использовании клинового анкера. Достоинством является доступность крепежа (приобрести можно в любом магазине в любых количествах), а также универсальность, например, шпильку можно сделать любого размера, в то время как клиновой анкер имеет определенную длину.

Важным элементом регулируемых полов являются деревянные бруски, на них укладывается настил. Для всех систем регулируемых полов следует использовать брусок размером не менее 45х45 мм. Брус должен быть сухой и струганый. Для предотвращения гниения и впитывания влаги, брус следует обработать антисептиком. При сборке пола бруски располагаются на расстоянии 30-40 см друг от друга.

В качестве лаг для настила фанеры применяются деревянные бруски. В отличие от традиционных полов на лагах, применение брусков сечением 50х50 мм значительно снижает расход древесины, что облегчает и удешевляет конструкцию.

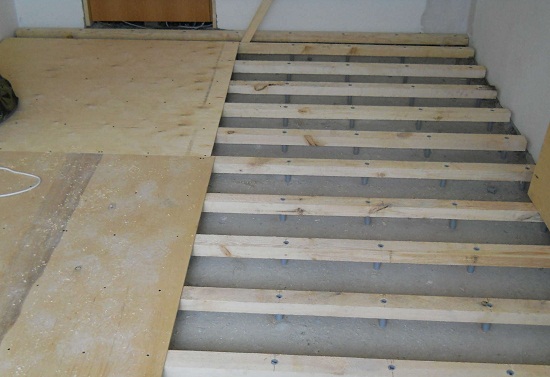

Рис.5. В качестве лаг для настила фанеры применяются деревянные бруски. В отличие от традиционных полов на лагах, применение брусков сечением 50х50 мм значительно снижает расход древесины, что облегчает и удешевляет конструкцию.

В качестве настила регулируемых полов чаще всего используют фанеру. Если настил пола ведется в один слой, то толщина фанеры должна быть не менее 18 мм. При настиле пола в два слоя допускается использовать фанеру толщиной не менее 12 мм. При соблюдении этих требований регулируемый пол будет прочным и жестким. Это главное условие для укладки любого финишного напольного покрытия.

В качестве настила применяется фанера толщиной не менее 18 мм. Для облегчения работы и повышения прочности пола настил может выполняться в два слоя. В этом случае применяется фанера толщиной 12 мм. Увеличить прочность полов можно с помощью клея ПВА, если нанести его на лаги и между слоями фанеры.

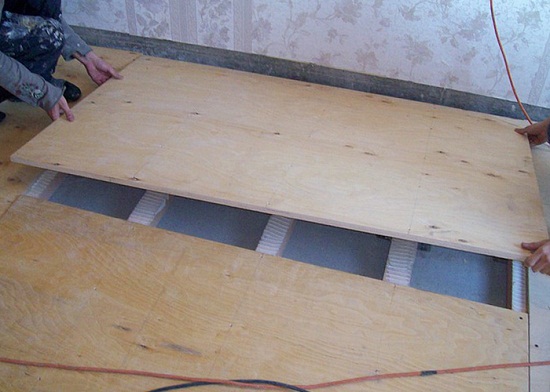

Рис.6. В качестве настила применяется фанера толщиной не менее 18 мм. Для облегчения работы и повышения прочности пола настил может выполняться в два слоя. В этом случае применяется фанера толщиной 12 мм. Увеличить прочность полов можно с помощью клея ПВА, если нанести его на лаги и между слоями фанеры.

Мы рассмотрели все особенности и возможные варианты регулируемого пола. Как видно из описания, технология создания регулируемых полов очень проста и доступна каждому. Благодаря этим качествам регулируемый пол нашел широкое применение как в отапливаемых, так и не отапливаемых помещениях, в том числе в помещениях, имеющих малую несущую способность перекрытия зданий.
