Регулируемые полы на шпильках своими руками

Регулируемые полы можно собрать, не применяя специализированный крепеж. Для создания регулирующего элемента пола можно использовать металлическую шпильку и забивной латунный анкер (цанга).

Вообще для создания регулируемых полов в продаже имеются специальные комплектующие (шпильки и болты), которые сильно упрощают работу. Однако стоят они немало, поэтому при ограниченном бюджете на ремонт, целесообразно рассмотреть альтернативный вариант. В качестве основных конструктивных элементов регулируемого пола можно использовать шпильки совместно с латунным или забивным анкером, стоимость которых значительно меньше, а приобрести их можно в любом магазине. Таким образом можно сделать регулируемый пол на шпильках своими руками из простых и недорогих комплектующих.

Для одного элемента регулирования необходимо: латунный анкер (цанга) или забивной анкер (цанга), металлическая шпилька, 2 гайки и 2 шайбы увеличенного диаметра. Для сборки пола обычно применяют шпильки диаметром 6 – 8 мм, все остальные комплектующие должны быть соответствующего диаметра.

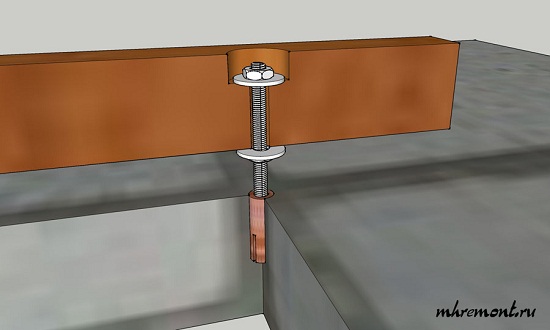

Увеличить Схема установка шпильки и анкера. В отверстие в основании пола устанавливается латунный или забивной анкер. В анкер вворачивается шпилька и расклинивает его, так шпилька будет прочно закреплена в основании пола. Для регулируемых полов желательно применять шпильку диаметром 8 мм и соответствующих размеров анкер.
Рис.1. Схема установка шпильки и анкера. В отверстие в основании пола устанавливается латунный или забивной анкер. В анкер вворачивается шпилька и расклинивает его, так шпилька будет прочно закреплена в основании пола. Для регулируемых полов желательно применять шпильку диаметром 8 мм и соответствующих размеров анкер.

В качестве лаг, на которые опирается настил регулируемого пола применяют брус сечением не менее 45х45 мм. Брус должен быть сухим и струганым. Хорошо подойдет срощенный брус, но это приведет к удорожанию конструкции. Так же желательно брус обработать антисептиком.

Монтаж регулируемого пола начинают с подготовки лаг. Для этого нарезают лаги нужной длины и раскладывают по местам установки. Лаги регулируемого пола должны иметь зазор у стен не более 5 см. Расстояние между лагами должно быть 30 – 40 см. далее на лагах необходимо сделать отметку местоположения шпилек. Шпильки должны располагаться на расстоянии 10 см от концов бруска, и равномерно распределены по остальной части бруска. Расстояние между шпильками должно быть не более 30 – 40 см.

Следующий этап установки лаг состоит в том, что в лагах необходимо сделать отверстия для установки шпилек и углубление для контргайки. Удобно сначала просверлить отверстие под шпильку, а потом сделать паз. Отверстие под шпильку сверлят сверлом диаметром на 1 – 2 мм больше, чем диаметр шпильки. Так не возникнет проблем с установкой шпилек. Паз под контргайку можно сделать перовым сверлом или сверлом Форстнера. Последним работать значительно удобнее. Диаметр сверла должен быть на 2 – 5 мм больше диаметра шайбы, а глубина паза должна быть на 2 – 5 мм больше, чем сумма толщины гайки и шайбы.

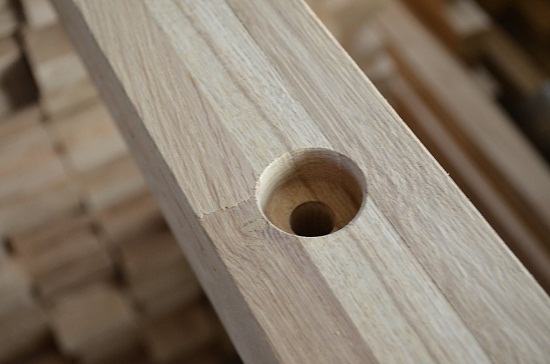

Увеличить В брусках с шагом 30 - 40 см делают отверстия под шпильки диаметром на 1-2 мм больше диаметра шпильки. С верхней стороны бруска соосно отверстиям под шпильки делают паз. В этот паз будет утоплена верхняя гайка. Диаметр паза должен быть чуть больше диаметра шайбы, глубина паха чуть больше толщины гайки + толщины шайбы.
Рис.2. В брусках с шагом 30 - 40 см делают отверстия под шпильки диаметром на 1-2 мм больше диаметра шпильки. С верхней стороны бруска соосно отверстиям под шпильки делают паз. В этот паз будет утоплена верхняя гайка. Диаметр паза должен быть чуть больше диаметра шайбы, глубина паха чуть больше толщины гайки + толщины шайбы.

Следующий этап — это установка шпилек. Чтобы установить шпильки и закрепить их в основании пола необходимо просверлить в полу отверстие для установки анкера. Забивной или латунный анкер, в большинстве случаев, имеет установочный диаметр на 2 мм больше, чем диаметр шпильки. Учитывая, то что отверстия в бруске под установку шпилек такого же диаметра, то сверлить отверстие в полу под установку анкера можно непосредственно через брусок. Это очень удобно, так как не требуется делать разметку пола.

В просверленные отверстия устанавливают забивной или латунный анкер и заворачивают шпильку. Чтобы не испортить резьбу на шпильке и надежно закрепить анкер на конец шпильки наворачивают две гайки и законтривают. Таким образом получается аналог шляпки болта, за который удобно вращать шпильку. Для более надежного крепления шпильки, анкер можно законтрить гайкой. Таким образом анкер не может провалиться в полость плиты перекрытия.

Увеличить Шпильку нарезают на отрезки. Длинна отрезков должна быть на 3 – 5 см больше высоты уровня настила. На один конец отрезка шпильки наворачивают 2 гайки и законтривают. Шпильку устанавливают в анкер, и затягивают ключом за верхнюю гайку. После чего гайки можно ослабить и снять верхнюю.
Рис.3. Шпильку нарезают на отрезки. Длинна отрезков должна быть на 3 – 5 см больше высоты уровня настила. На один конец отрезка шпильки наворачивают 2 гайки и законтривают. Шпильку устанавливают в анкер, и затягивают ключом за верхнюю гайку. После чего гайки можно ослабить и снять верхнюю.

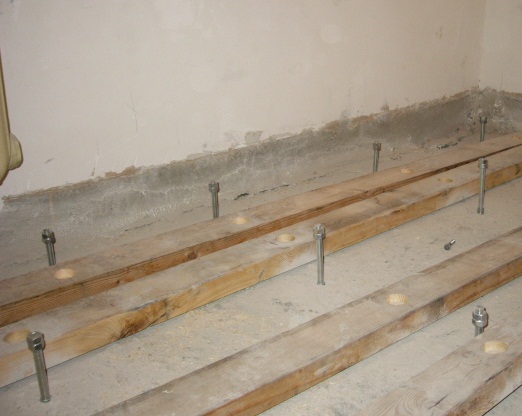

Далее на шпильки наворачивают опорные гайки, устанавливают шайбы и одевают брусок. Теперь необходимо провести регулировку положения лаг. Регулировку начинают с крайних шпилек. Вращая гайки добиваются требуемого положения всех лаг. Для закрепления лаг на крайние шпильки устанавливают контргайку с шайбой. Промежуточными шпильками окончательно выравнивают лаги и закрепляют контргайкой. Выступающие над поверхность лаг шпильки срезают болгаркой или ножовкой.

Для настила регулируемого пола обычно применяют фанеру, хотя можно использовать и другие листовые материалы. Если настил ведется в один слой, то толщина фанеры должна быть не менее 18 мм, если в два слоя, то не менее 12 мм. При этом стыки листов должны проходить по лаге. Для лучшего крепления на бруски можно нанести клей ПВА. Если фанера укладывается в два слоя, то второй слой должен быть смещен относительно первого на треть листа.

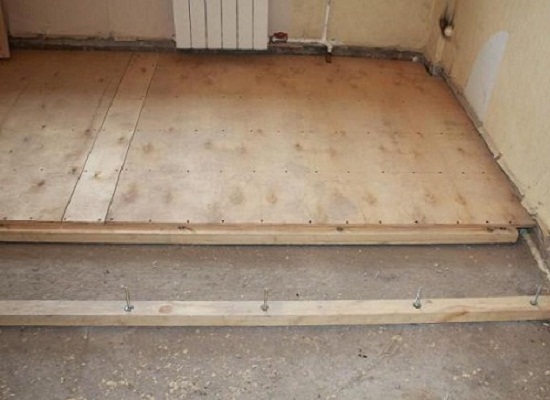

Увеличить На шпильки наворачивают опорные гайки и устанавливают бруски. С помощью нижних гаек брусок устанавливают на нужный уровень. После чего сверху брусок закрепляется гайкой с шайбой. Лишние части шпилек срезают болгаркой. На готовые лаги настилают фанеру. Фанеру закрепляют саморезами с шагом 10 – 20 см.
Рис.4. На шпильки наворачивают опорные гайки и устанавливают бруски. С помощью нижних гаек брусок устанавливают на нужный уровень. После чего сверху брусок закрепляется гайкой с шайбой. Лишние части шпилек срезают болгаркой. На готовые лаги настилают фанеру. Фанеру закрепляют саморезами с шагом 10 – 20 см.

Заключительным этапом сборки регулируемого пола является настил фанеры. Фанеру укладывают на лаги, так чтобы стыки листов проходили по центру лаг и закрепляют саморезами длиной 31 – 51 мм, с шагом 15 – 20 см. Длина саморезов зависит от толщины фанеры.

Мы рассмотрели, как можно сделать регулируемые полы на шпильках. Естественно, применять стандартный крепеж типа клиновых анкеров значительно проще. Однако если его специального крепежа нет в наличие, то его прекрасно можно заменить металлической шпилькой и латунным забивным анкером, которые можно приобрести в нужном количестве в любом строительном магазине.
