Проектирование кухонной мебели своими руками - чертежи и базовые размеры шкафов

Проектирование кухонного гарнитура это ответственный и интересный процесс. Возможно даже самый важный этап в постройке кухонного гарнитура. Для того что бы спроектировать кухонную мебель необходимо знать некоторые моменты которые свойственны только ей. О них и пойдет речь в этой статье.

Для проектирования кухонного гарнитура существует множество программ как платных, так и бесплатных. Достоинства их на лицо. Но есть один большой недостаток. Применяя эти программы, вы не вдаетесь в подробности внутреннего содержания, а, следовательно, обязательно возникнут проблемы при сборке. Поэтому в не зависимости от инструмента проектирования важно понимать сам процесс и знать особенности очень важно, это позволит избежать ошибок.

По поводу программного обеспечения следует отметить, что можно пользоваться и обычными чертежными программами, а можно и вовсе проектировать вручную. Это не повлияет на качество. Однако применение программных средств позволяет пересмотреть множество вариантов за меньшее время, тем самым снизив трудоемкость проектирования.

Теперь перед тем, как приступить непосредственно к проектированию, давайте рассмотрим особенности кухонного гарнитура. В принципе, каких либо жестких стандартов на проектирование кухонного гарнитура, как по конструкции, так и по размерам нет, т.е. поле для творчества неисчерпаемое. Единственные ограничения, которые есть это размеры встраиваемых элементов, таких как варочная панель, духовка, выкатные корзины, сушки для посуды и пр. В общем, все то, что нельзя сделать своими руками или изготовить на заказ.

Не смотря на то, что жесткие стандарты отсутствуют, существуют устоявшиеся геометрические параметры кухонных гарнитуров, связанные с эргономикой, т.е. с удобством пользования. Эти параметры универсальны и их желательно придерживаться для простоты проектирования.

• Высота от пола до столешницы 85-90 см.

• Ширина столешницы 60см.

• Высота нижних ящиков 72,5 см.

• Глубина нижних ящиков 55-57 см.

• Высота ножек нижних ящиков 10-12 см.

• Высота верхних ящиков 60 или 90см.

• Глубина верхних ящиков 30см.

• Расстояние между столешницей и верхними ящиками 50-60см.

• Высота установки вытяжки, т.е. расстояние между столешницей и вытяжкой 90см.

• Так же существует стандартные размеры ящиков 15, 20, 30, 40, 60, 80 см. Т.е. размеры под установку дополнительного оборудования, плита, сушка для посуды и пр.

Наиболее оптимальный подход в проектировании кухонного гарнитура заключается в том, что бы использовать стандартные элементы, т.е. стандартные размеры ящиков, а оставшееся пространство заполнить не стандартными элементами. Такой подход облегчит не только проектирование, но и последующую сборку кухонного гарнитура.

Дизайн кухонного гарнитура

И так, проектирование кухонного гарнитура следует начинать с создания принципиального дизайна кухонной мебели, т.е. с определения месторасположения мойки, ее размера и плиты. От этих двух элементов будет зависеть расположение вытяжки, шкафа для посуды, ящика для ложек и вилок и пр.

В качестве примера можно привести следующее моменты организации рабочего пространство кухни.

• Удобно с левой или правой стороны от плиты в нижней части кухонного гарнитура установить узкую выдвижную корзину (шириной 15-20 см) под масло соль и пр.

• В верхней части кухонного гарнитура удобно расположить аналогичный шкафчик для специй.

• Сушку для посуды удобно располагать непосредственно над мойкой.

• Ящик для ложек и вилок удобно сделать в нижней части кухни слева или справа от мойки.

В общем, перед тем как приступить к непосредственному проектированию, важно набросать примерный дизайн кухонного гарнитура. Если сделать это достаточно сложно, то можно обратиться за проектом в какую-нибудь организацию изготавливающую мебель на заказ. Как правило, дизайн проект стоит не дорого.

После того как примерный план готов можно приступить к проектированию кухни. Для этого желательно оперируя стандартными элементами определить местоположение шкафов, как нижнего ряда, так и верхнего. Пространство, в которое не умещается стандартный шкаф заполняется не стандартным. При этом следует предусмотреть отступ от стены в 1-2 см, на случай компенсации неровности стен.

После того как общий план готов и определены габаритные размеры всех шкафов можно приступать к расчету размеров для заказа деталей кухонного гарнитура. На этом этапе следует уделить немного внимания конструкции шкафов.

Проектирование и расчет размеров деталей шкафов

Начать следует с вопроса, что будет внутри шкафа полки, выкатные корзины или выдвижные ящики. Это влияет на конструкцию шкафа. Следует отметить, что выкатные корзины могут устанавливаться, только в шкафы стандартных размеров, это наиболее целесообразно с точки зрения экономии пространства.

В случае установки выкатной корзины или выдвижных ящиков конструкция шкафа представляет собой шкаф с четырьмя стенками. Если в шкаф устанавливается полка, то добавляется дополнительный элемент. Следует отметить, что высота полки может быть любой, но самый оптимальный размер порядка 30 см. Так получается, что при наличии полки в нижних шкафах получается две полки, а в верхних три при высоте шкафа 90 см и две при высоте шкафа 60 см.

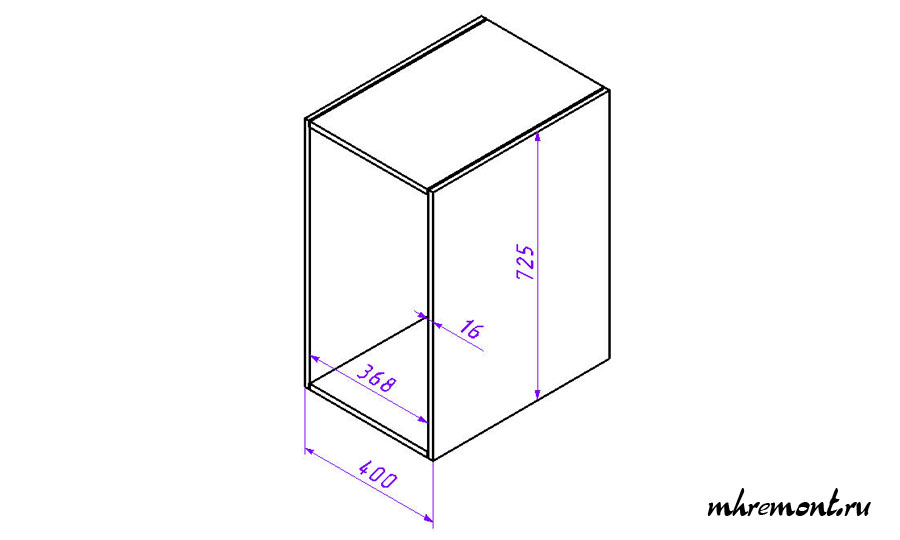

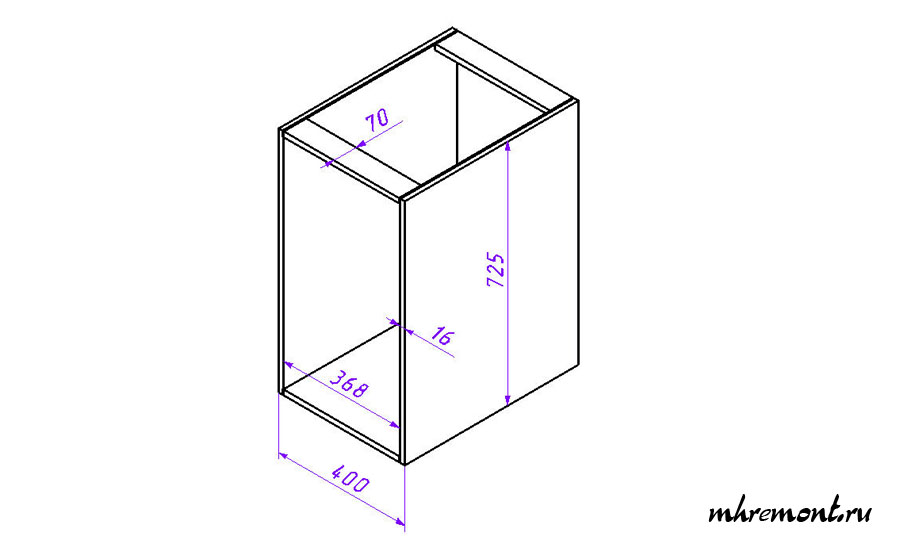

Стандартный шкаф состоит из четырех деталей это две детали боковины и две детали это верх и низ. Для примера возьмем стандартную ширину шкафа 40 см и глубину 55 см. Таким образом, у нас получаются размеры боковин высота 72,5 см ширина 55 см, размеры деталей верха и низа ширина 36,8 см длина 55 см. Следует обратить внимание как определять ширину низа и верха. Он равна: ширина шкафа – 2*толщина плиты ЛДСП, толщина плиты равна 1,6 см.

В промышленном производстве мебели, часто используют другие конструкции. Самой распространенной является конструкция, когда вместо верхней детали используют две узких детали. Таким образом, можно сэкономить на материале. Однако если речь идет о изготовлении кухонной мебели своими руками, то такая конструкция создает много проблем при сборке.

Аналогичным образом рассчитываются размеры всех деталей. Если в ящике предусматривается полка, то ее размер аналогичен верхней и нижней детали.

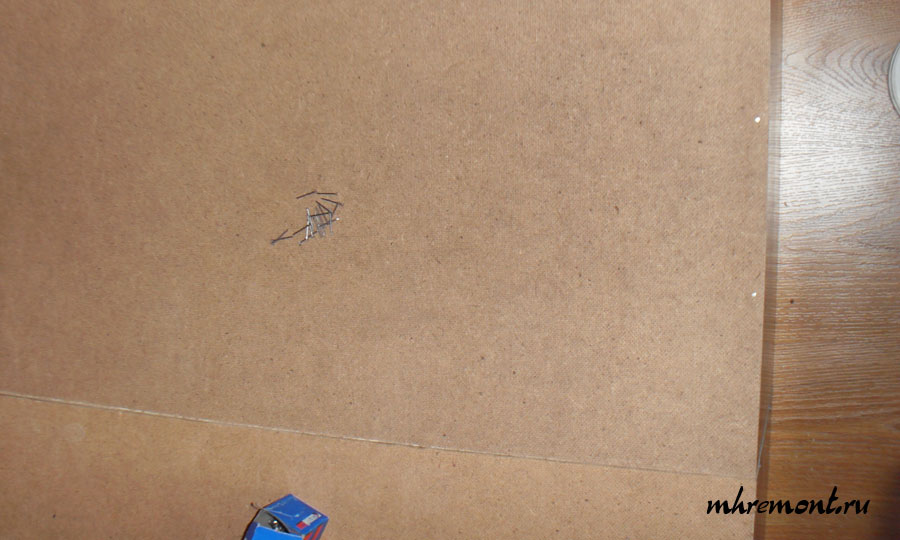

Далее необходимо учесть, что у любого шкафа имеется задняя стенка. Эту стенку можно изготовить или из ламинированного ДВП, или из обычного ДВП. Фактически ДВП прибивается к задней части ящика скобами или гвоздями.

Размер задней части должен быть немного меньше, чем размер ящика, порядка 2 мм на каждую сторону, т.е. для нашего примера размеры ширина 39,6 см, высота 72,1 см.

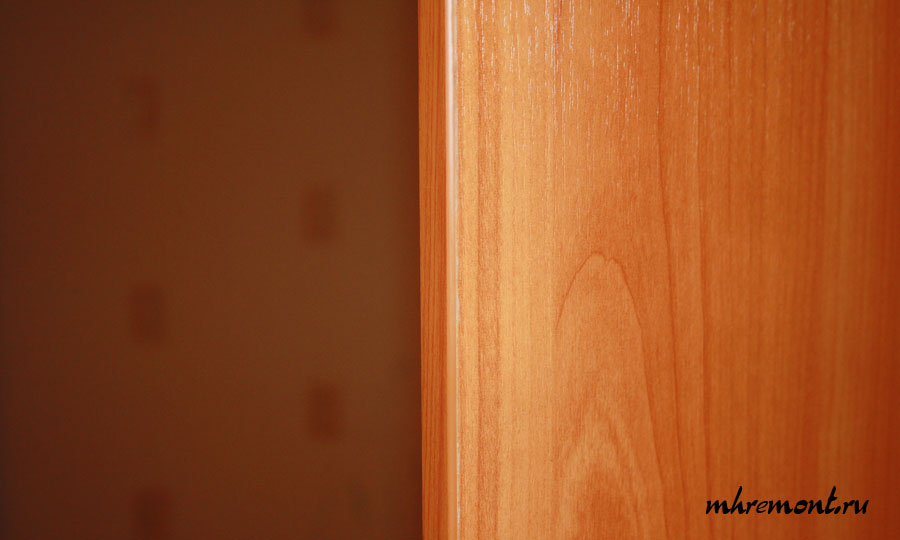

Теперь несколько слов о кромке. Кромка необходима как по эстетическим соображениям, так и по функциональным, например, она защищает лист ДСП от влаги и механических повреждений. Логично предположить, что следует наклеить кромку по всему периметру детали. Однако это достаточно затратно, поэтому с целью экономии кромку можно клеить, только в местах, где она видна, т.е. спереди ящика, либо в местах с возможным соприкосновением влаги, например, если ящик будет стоять на полу.

Кроме того кромочная лента бывает двух видов толщиной 0,4 и 2 мм. Первая дешевле, вторая дороже. Для конструкционных элементов, т.е. для ящиков целесообразно использовать тонкую кромочную ленту. Во-первых, так дешевле, во-вторых, нет необходимости учитывать толщину кромочной ленты при расчете размеров деталей ящиков.

Все описанное справедливо для любых ящиков как стандартных, так и не стандартных, как верхнего ряда, так и нижнего.

По поводу кромки следует сказать еще один момент. Кромки описанные выше изготовлены из пластика, поэтому они достаточно прочны и не прихотливы. Наклеить их самостоятельно без использования специального стока, на мой взгляд, не реально. Однако существует кромочная лента меламиновая. Она уже имеет клеящую основу, и наклеить ее своими руками не представляет большой сложности.

Меламиновая кромка уступает по своим характеристикам пластиковой, поэтому применять ее для деталей мебели не стоит. Однако она бывает единственной альтернативой, если необходимо наклеить кромку своими руками, не отдавая детали на производство.

Проектирование углового шкафа

Этот вопрос актуален, если кухонный гарнитур располагается не по одной стене, а по двум или по трем, т.е. если кухня имеет Г-образную или П-образную форму. Здесь существует два варианта шкафов: соединяющиеся под прямым углом или под углом 45 градусов. Достоинством шкафов первого вида является то, что можно применять стандартную столешницу, она дешевле. Достоинством второго варианта шкафов является возможность установки угловой мойки. Давайте рассмотрим особенности проектирования угловых шкафов.

Угловой шкаф, соединяющийся под прямым углом

Основная проблема этого шкафа заключена в том, что если сделать его стандартным, то невозможно установить фасад. Кроме того и дверцы, и выкатные ящики будут мешать друг другу при открывании. Поэтому конструкция этого типа ящиков несколько отличается от стандартной.

Для того что бы решить вышеуказанные проблемы поступают следующим образом. В конструкцию вводят дополнительные элементы – вставки, а форма верхней и нижней части изготавливают с уступом. Вставки предназначены для двух целей. Во-первых, с их помощью можно стянуть ящики между собой. Во-вторых, они частично выполняют роль фасада.

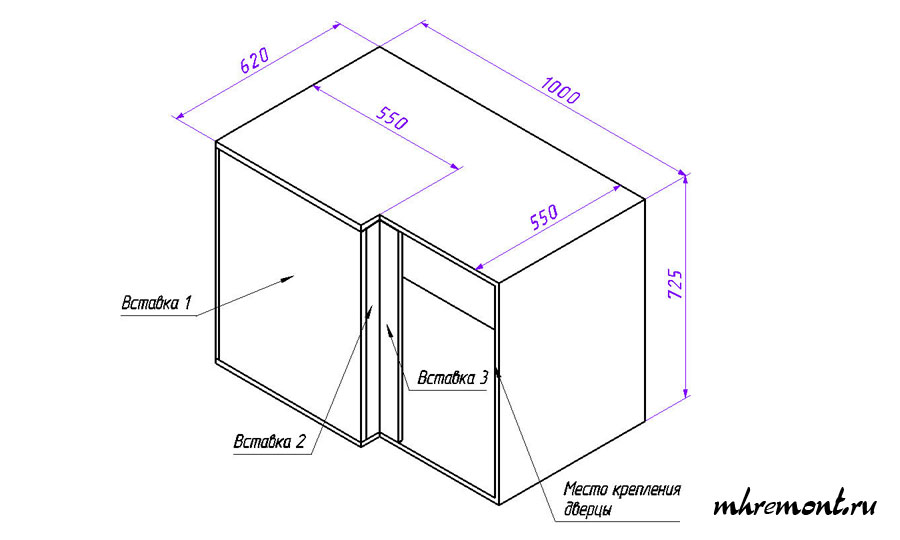

Размеры этой вставки 1 следующие. При условии, что нижний ряд ящиков имеет глубину 55 см, а высоту 72,5 см, то размер: высота 69,3 см длина 62см. Соответственно для вставок 2 и 3 высота 69,3 см ширина 7 см.

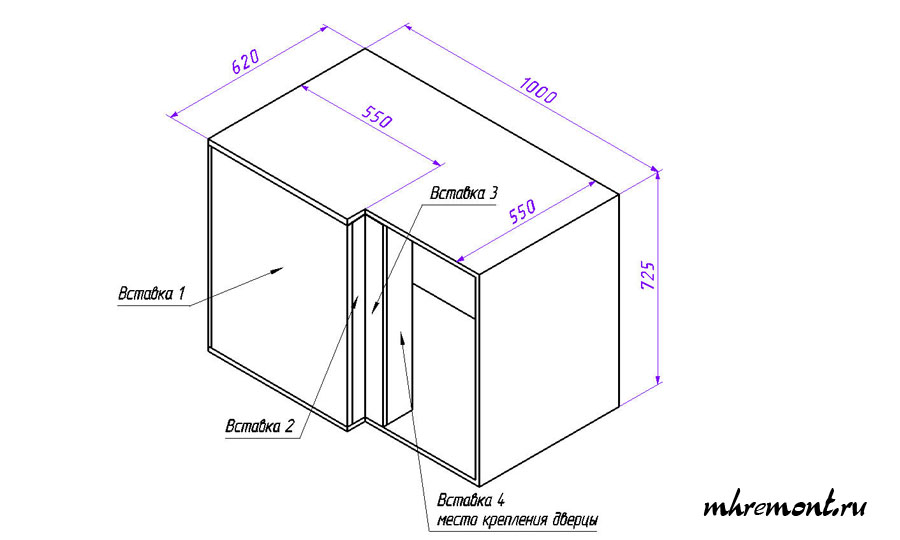

Следующая особенность этого типа шкафа. Если необходимо установить фасад с другой стороны, то необходимо установить еще одну. Ее размеры высота 69,3 см и ширина 10см. Она необходима для крепления петель.

Угловой шкаф соединяемый под углом 45 градусов

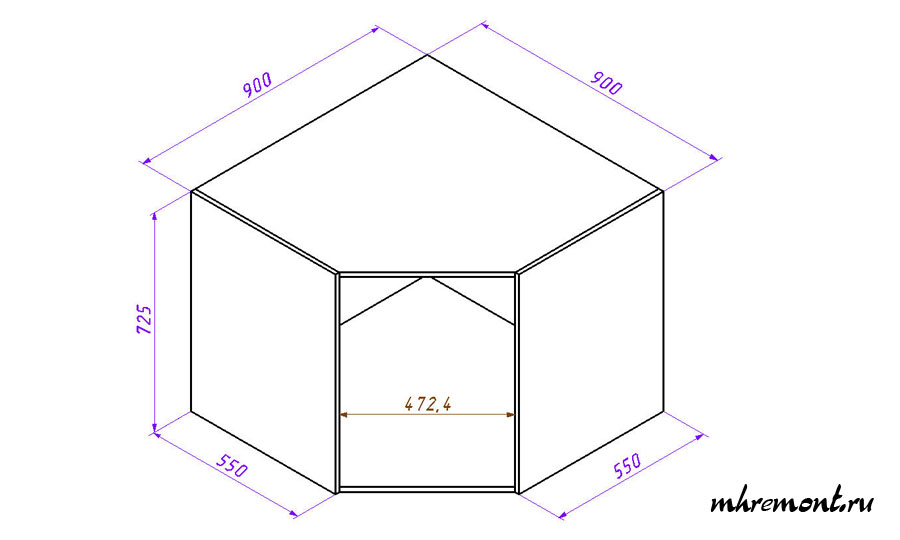

У этого шкафа существуют две основные особенности. Первое это габаритные размеры. При ширине столешницы 60 см, угловой шкаф имеет размеры 90см на 90см.

Второе это проектирование шкафа. Главное в этом, то, что обязательно верхний и нижний элемент должны располагаться между боковыми, а не наоборот. Это необходимо для установки фасада. Если сделать наоборот, то фасад не встанет ровно, т.к. нет такой конструкции петель.

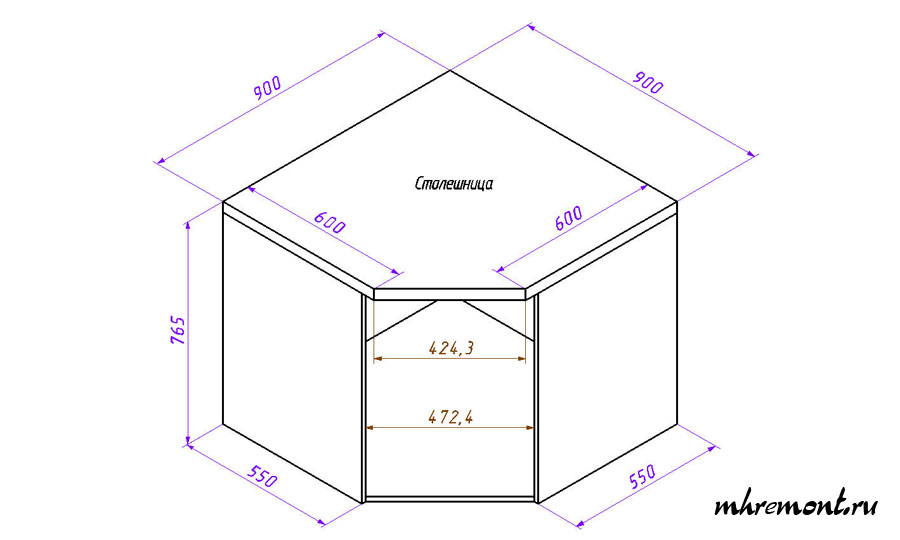

При этом столешница над угловым шкафом имеет следующие размеры.

Проектирование шкафа под встроенную варочную поверхность

Шкаф для варочной поверхности несколько отличается от обычного. Все дело в способе крепления самой варочной поверхности. Установка варочной поверхности предусматривает максимальную толщину основания 40 мм, т.е. толщину стандартной столешницы. Поэтому если сделать ящик стандартный, то закрепить варочную поверхность очень проблематично. В этом случае следует поступить следующем образом. Необходимо в место верхней стенки ящика использовать две планки. Тогда с одной стороны обеспечится жесткость ящика, а с другой верхняя часть ящика не будет мешать креплениям варочной поверхности. Так же для этого типа ящика можно не делать заднюю стенку для лучшей вентиляции.

Проектирование шкафа под встроенную духовку

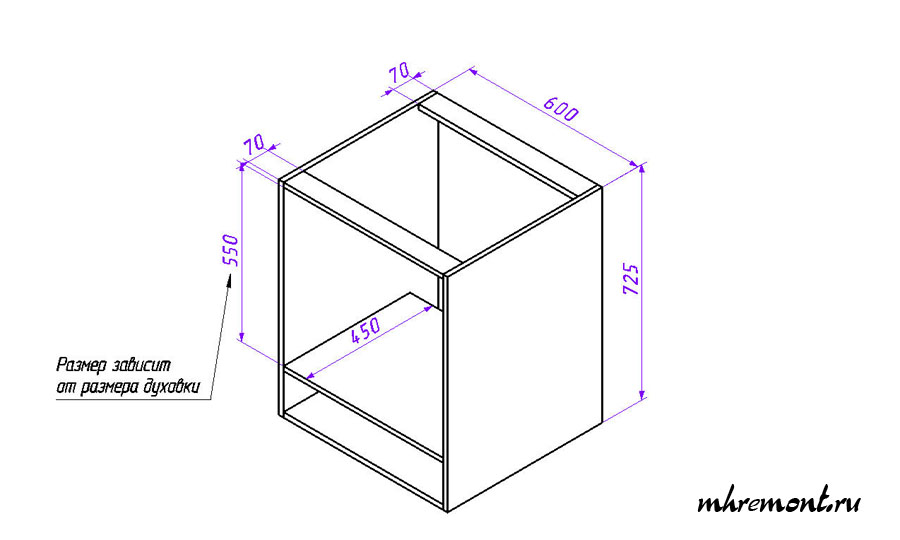

Шкаф под встроенную духовку обладает тоже особенностями. Первое, о чем следует помнить, что встроенная духовка устанавливается в шкаф с размером 60см. Второе, это то, что для духовке необходим подсос свежего воздуха, поэтому должно быть предусмотрено вентиляционное отверстие. Для организации вентиляции духовки можно уменьшить нижнюю часть ящика на 10 см. Как правило, этого достаточно.

Вообще достаточно удобно и традиционно ящик под варочную поверхность и духовку делать один.

Проектирование выкатных ящиков

Существует два типа выкатных ящиков это метабокусы, фактически это системы уже готовых ящиков, и ящик изготовленный индивидуально из ЛДСП. Какой тип выбрать решать вам. Можно сказать лишь, что обычный выдвижной ящик можно изготовить любого размера, тем самым полностью заполнить пространство в шкафу, стандартные конструкции имеют жестко фиксированную величину. Так же к обычному выдвижному ящику удобнее крепить фасад.

При проектировании обычных ящиков следует знать некоторые особенности, связанные с системой выдвижения этих ящиков. Существует два вида это роликовые направляющие и шариковые. Иногда они называются направляющие не полного выдвижения (роликовые) и полного выдвижения (шариковые). Если смотреть на эти системы выдвижения с точки зрения проектирования ящиков, то основное отличие заключено в том, что роликовые направляющие имеют допуск в 1 мм, а шариковые нет. Т.е. ошибаться с размерами для шариковых направляющих не желательно. С практической стороны вопроса у шариковых направляющих есть один недостаток это наличие смазки в механизме, о которую можно испачкаться. В роликовых направляющих смазки нет, соответственно и этой проблемы нет.

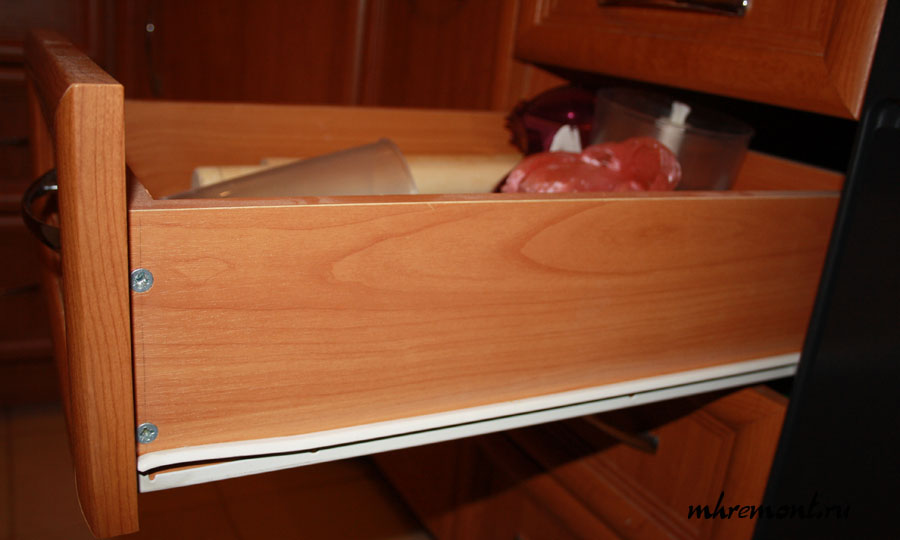

Для примера приведу расчет элементов ящика для шкафа шириной 40см. Толщина направляющих, что роликовых, что шариковых в среднем 13мм. Поэтому габаритные размеры ящика получаются ширина 34,2 см длина 50-54 см.

Проектирование фасада

Про проектирование фасада следует сказать две вещи. Во-первых, при определении габаритных размеров элементов фасада предусматривать зазор между ними, т.е. что бы при открывании элементы фасада не задевали друг за друга. Оптимальный зазор это 3-4 мм. Таким образом, фасад для ящика шириной 40м и высотой 72.5 см имеет габаритные размеры ширину 39,6 см высоту 72,1 см.

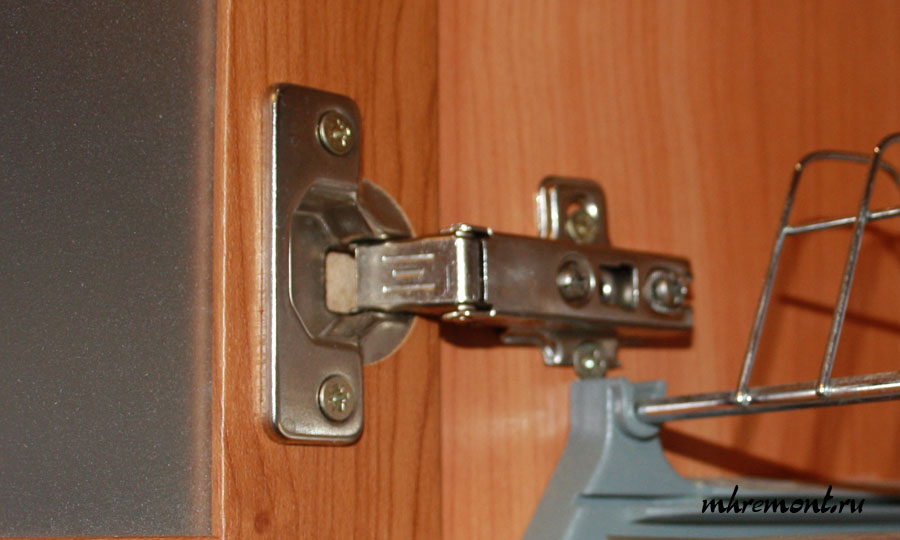

Так же на этапе проектирования следует определиться с креплением фасада, т.е. петлями правильнее сказать с их местом расположения. Обычно вполне достаточно, если петля располагается на расстоянии 10-15 см от края элемента фасада. Главное это проверить, не будет ли петля мешать установки каких-либо элементов внутри ящика, например сушки для посуды.

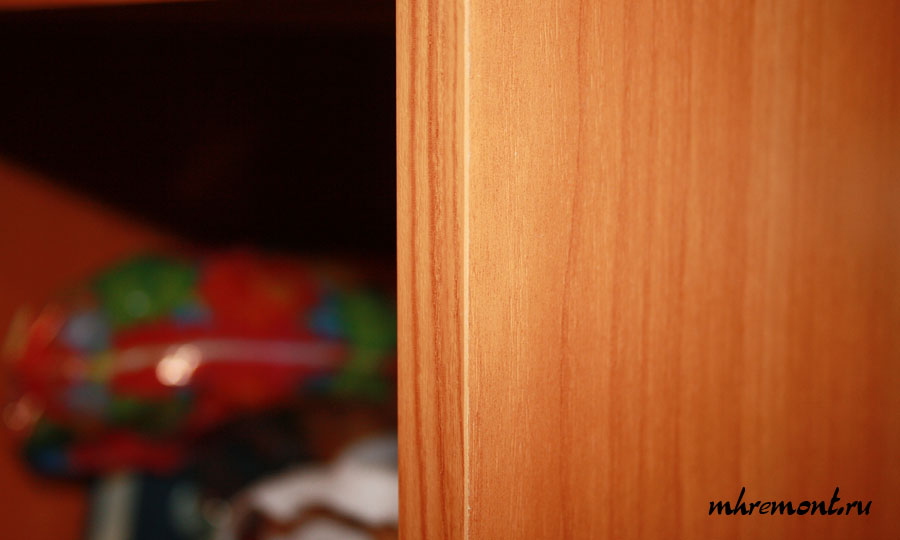

Второе на что следует обратить внимание при проектировании элементов фасада кухни это кромку, в случае если фасад изготавливается из ЛДСП. В этом случае неплохо сделать кромку толстой, это хорошо смотрится со стороны, кроме того у толстой кромки нет острых углов.

Вот основные моменты, которые следует учитывать на этапе проектирования кухонного гарнитура. После того как выполнено проектирование и детали изготовлены, можно приступать к сборке кухонного гарнитура.
