Потолок из гипсокартона с подсветкой своими руками

Подсветка потолка из гипсокартона наиболее востребованное дизайнерское решение сегодня. Этому есть несколько причин: возможность создания уникального дизайна помещения, разграничения помещения на зоны, простота создания коробов из гипсокартона для размещения подсветки, не большая стоимость материалов.

Варианты подсветки на потолке из гипсокартона

Существует два варианта подсветки потолка из гипсокартона: открытая и скрытая. Открытая подсветка организуется с помощью точечных светильников, вмонтированных в потолок из гипсокартона.

Для открытой подсветки используются светильники, в которых лампа расположена ниже уровня потолка. Для установки таких светильников достаточно высоты короба 3-4 см, а некоторые виды светильников могут крепиться непосредственно к потолку. В этом случае короб из гипсокартона необходим для прокладки электропроводки и декоративного оформления помещения.
Рис.1. Для открытой подсветки используются светильники, в которых лампа расположена ниже уровня потолка. Для установки таких светильников достаточно высоты короба 3-4 см, а некоторые виды светильников могут крепиться непосредственно к потолку. В этом случае короб из гипсокартона необходим для прокладки электропроводки и декоративного оформления помещения.

Скрытая подсветка располагается в специальных коробах. Раньше такая подсветка организовывалась с помощью неоновых ламп. Сегодня на смену неона пришла светодиодная лента. Организовать подсветку светодиодной лентой легко своими руками, так как работа с ней не требует специального оборудования.

Скрытая подсветка может быть контурной или выполнена точечными светильниками. Для подсветки точечными светильниками высота короба должна быть не менее 7 см. Для организации ниши контурной подсветки высота короба будет 10 см.
Рис.2. Скрытая подсветка может быть контурной или выполнена точечными светильниками. Для подсветки точечными светильниками высота короба должна быть не менее 7 см. Для организации ниши контурной подсветки высота короба будет 10 см.

Следует отметить, что часто применяют оба варианта подсветки. При чем делают таким образом, чтобы подсветка работала независимо друг от друга.

Короб для открытой подсветки

Как уже говорилось ранее открытая подсветка потолка из гипсокартона организуется с помощью встроенных светильников. Если потолок полностью изготовлен из гипсокартона, то светильники могут монтироваться непосредственно в него.

Если позволяет высота потолка, то делают подвесной потолок из гипсокартона, а для освещения помещения или отдельных зон используют точечные светильники.

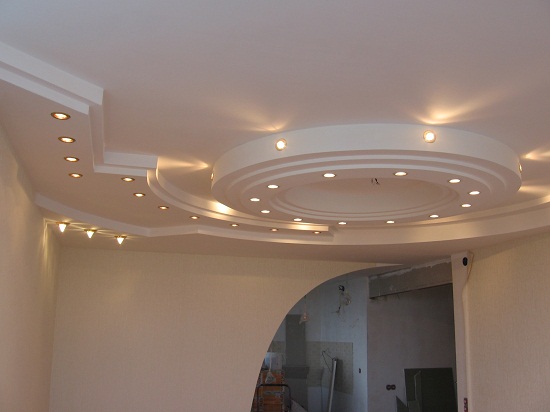

Рис.3. Если позволяет высота потолка, то делают подвесной потолок из гипсокартона, а для освещения помещения или отдельных зон используют точечные светильники.

Часто поступают по-другому, светильники устанавливаются в специальные короба. Такой подход несет в себе как дизайнерский прием, так и чисто практическую направленность. Потолок из гипсокартона уменьшает высоту помещения. При низких потолках целесообразнее основание потолка оставить прежним, а подсветку установить в специально сделанные короба. Короба могут располагаться по периметру помещения, либо создавать произвольные узоры на потолке.

При небольшой высоте помещения для установки точечных светильников целесообразно сделать короб из гипсокартона по периметру. В короб можно установить светильники любого типа, при этом уровень основного потолка останется прежним.

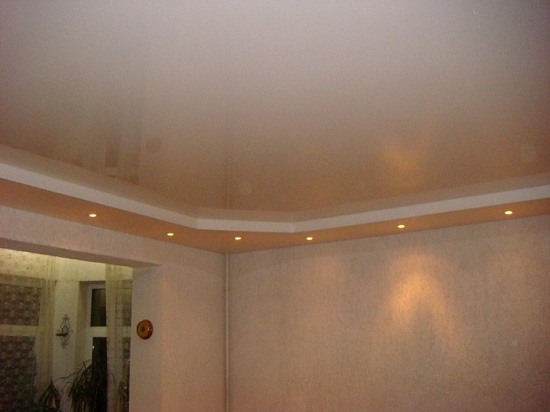

Рис.4. При небольшой высоте помещения для установки точечных светильников целесообразно сделать короб из гипсокартона по периметру. В короб можно установить светильники любого типа, при этом уровень основного потолка останется прежним.

Для организации подсветки по центру помещения также можно использовать короб из гипсокартона.

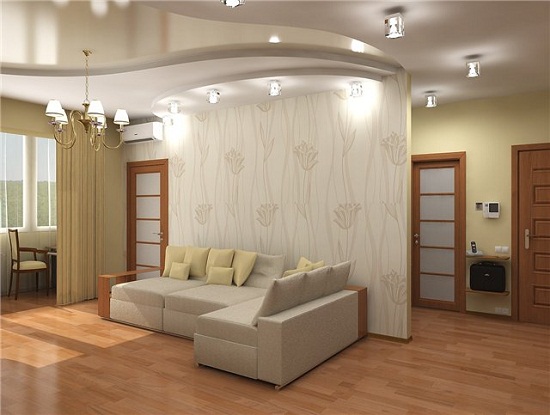

Рис.5. Для организации подсветки по центру помещения также можно использовать короб из гипсокартона.

Наиболее простой в изготовлении является прямоугольный короб из гипсокартона расположенный по периметру помещения. Обычно такой короб имеет ширину 50 см, а высоту 50 – 70 мм. Это наиболее оптимальные размеры короба.

Вся сложность создания короба заключена в создании каркаса для короба. Каркас можно изготовить различными способами. Но наиболее популярных всего два.

Каркас для гипсокартонного короба изготавливается из металлических профилей. На потолок и стены закрепляется направляющий профиль (ПН), из него же изготавливают внешнее ребро короба. Потолочный профиль (ПП) используется для горизонтальных и вертикальных поперечин.

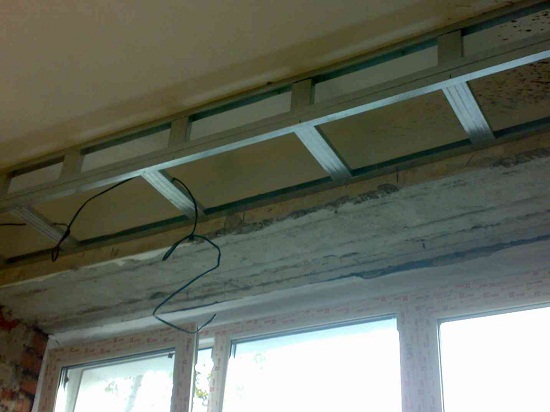

Рис.6. Каркас для гипсокартонного короба изготавливается из металлических профилей. На потолок и стены закрепляется направляющий профиль (ПН), из него же изготавливают внешнее ребро короба. Потолочный профиль (ПП) используется для горизонтальных и вертикальных поперечин.

На потолок и стену закрепляется направляющий профиль для гипсокартона. Из направляющего профиля собирают ребро, которое состоит из двух профилей. Эти профили соединяют как показано на схеме ниже.

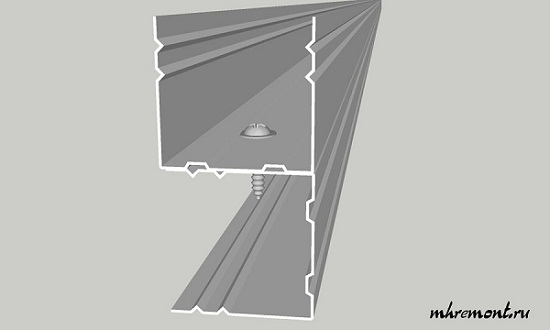

Внешнее ребро короба изготавливают из 2-х потолочных профилей, соединив их как показано на рисунке. К нижней части конструкции будет крепиться горизонтальная поперечина из ПП-профиля, к верхней части вертикальная поперечина.
Рис.7. Внешнее ребро короба изготавливают из 2-х потолочных профилей, соединив их как показано на рисунке. К нижней части конструкции будет крепиться горизонтальная поперечина из ПП-профиля, к верхней части вертикальная поперечина.

Далее с помощью отрезков направляющего профиля формируют ребра жесткости короба.

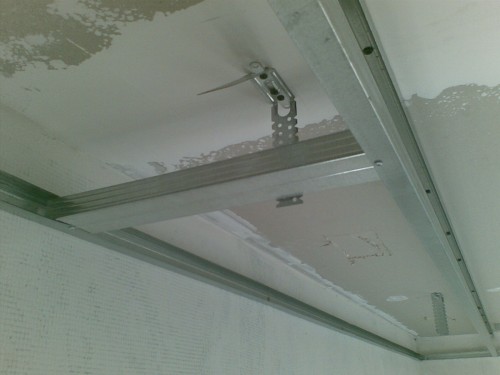

Второй вариант короба не сложнее первого. На стены и потолок закрепляют направляющий профиль. Из потолочных профилей изготавливают горизонтальные перемычки и закрепляют их к потолку подвесами. Для ребра используют так же направляющий профиль. Он закрепляется к горизонтальным перемычкам.

При небольшой высоте короба порядка 7 см и большой ширине, можно не устанавливать вертикальные поперечины, и конструкция короба упрощается. В качестве ребра используется направляющий профиль, а для удержания горизонтальной поперечины используется прямой подвес.
Рис.8. При небольшой высоте короба порядка 7 см и большой ширине, можно не устанавливать вертикальные поперечины, и конструкция короба упрощается. В качестве ребра используется направляющий профиль, а для удержания горизонтальной поперечины используется прямой подвес.

На вертикальной стороне короба часто вообще не устанавливают перемычки, а сразу зашивают полосой гипсокартона.

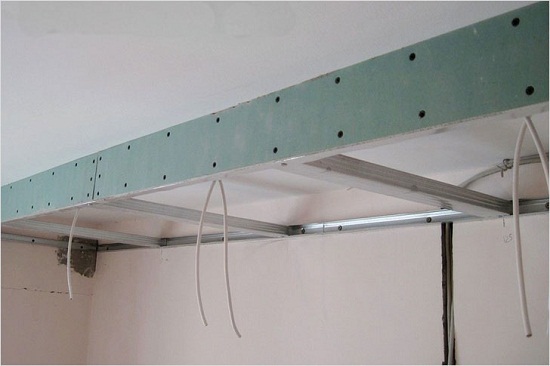

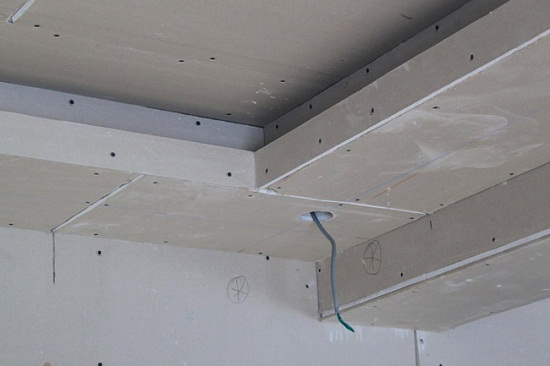

Если короб имеет малую высоту, то ребро закрепляется сразу к гипсокартону без вертикальных поперечин и промежуточных подвесов. Перед обшивкой короба в него устанавливают электропроводку.

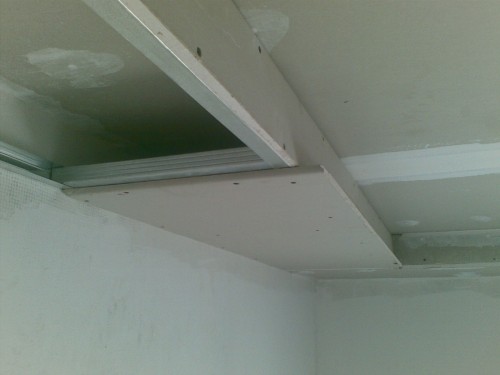

Рис.9. Если короб имеет малую высоту, то ребро закрепляется сразу к гипсокартону без вертикальных поперечин и промежуточных подвесов. Перед обшивкой короба в него устанавливают электропроводку.

До зашивки короба проводят проводку под будущие светильники.

Схемы коробов из гипсокартона для встроенной подсветки потолка

Схема сборки короба из гипсокартона по периметру потолка.
Рис.10.

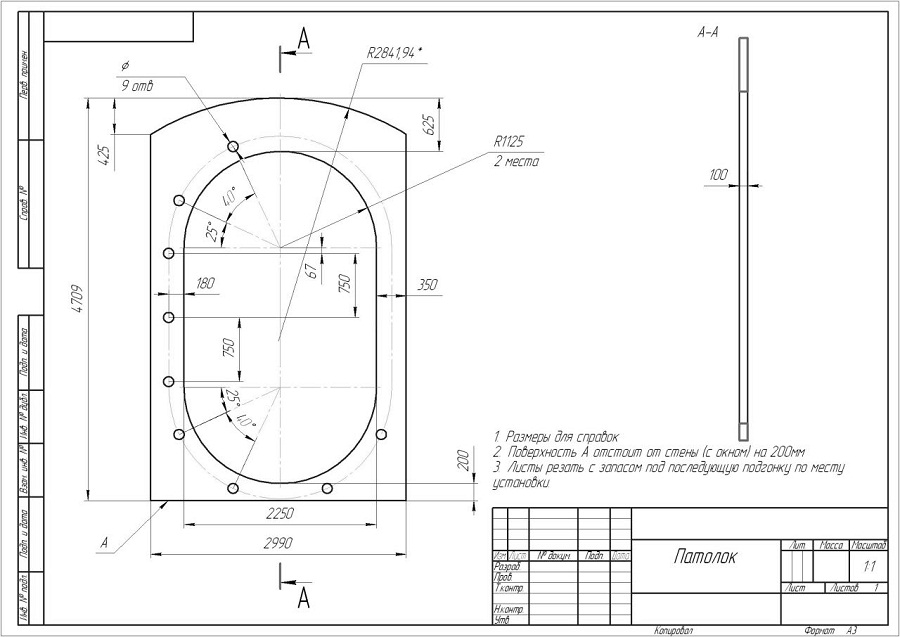

Чертеж короба из гипсокартона под встроенные светильники.
Рис.11.

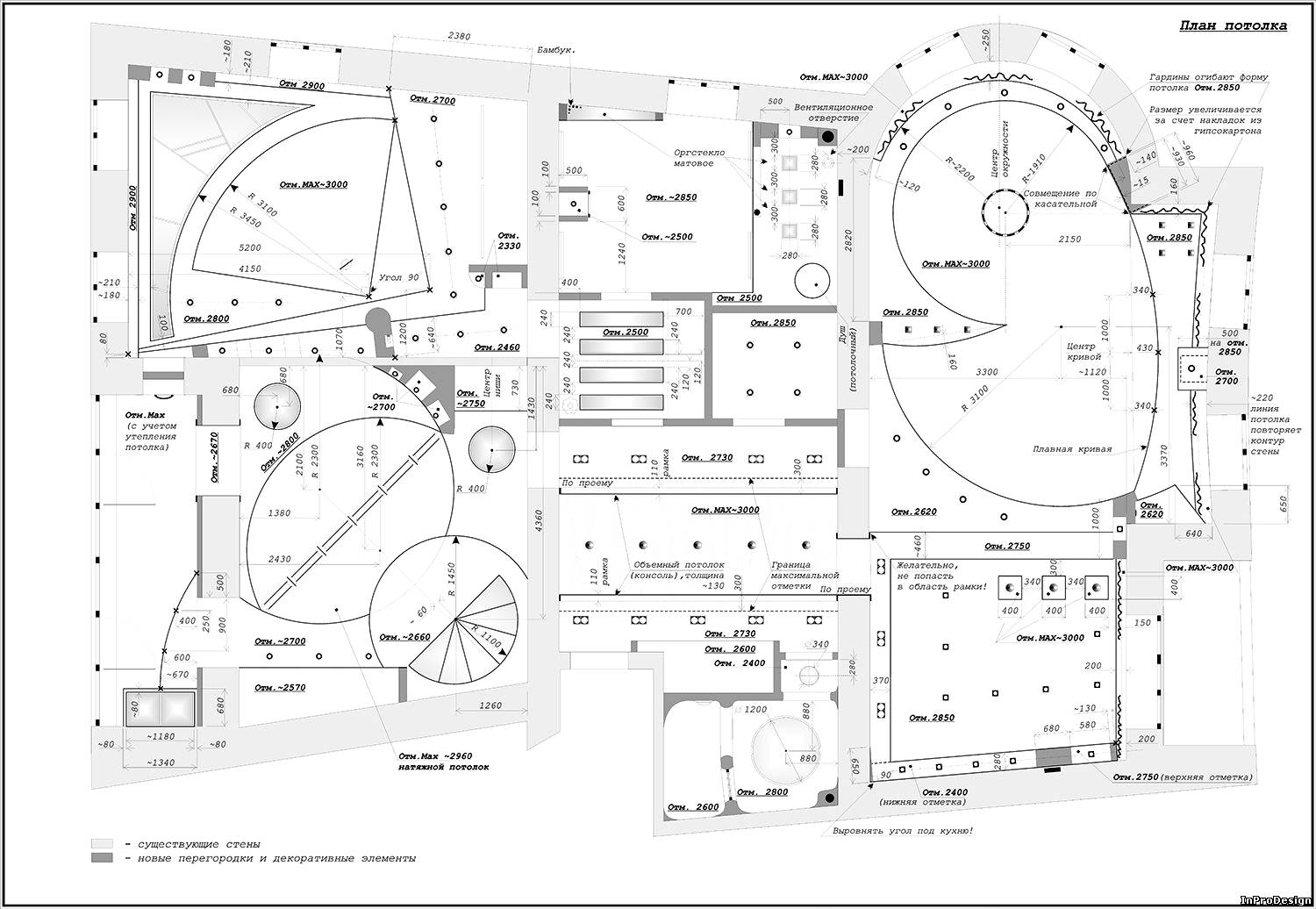

План потолка из гипсокартона в квартире.
Рис.12.
Проект установки светильников и декорирования потолка гипсокартонными коробами.
Рис.13.

Короб для скрытой (контурной) подсветки

По аналогии с предыдущим вариантом скрытая подсветка потолка может быть установлена как по периметру помещения, так и по периметру фигурных коробов.

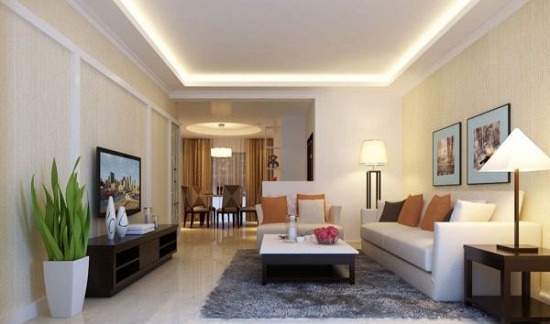

Контурная подсветка потолка может использоваться как декоративное, так и основное освещение. Такой вид освещения состоит из короба специальной конструкции в котором устанавливается светодиодная лента.

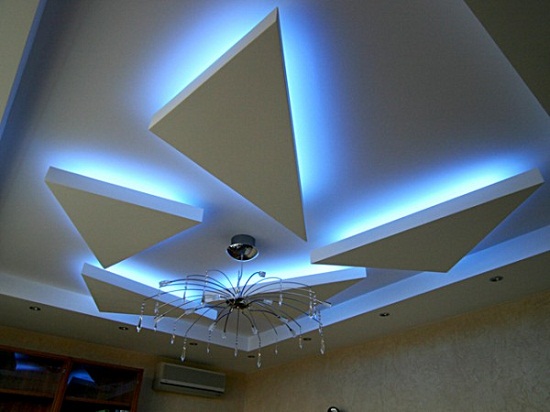

Рис.14. Контурная подсветка потолка может использоваться как декоративное, так и основное освещение. Такой вид освещения состоит из короба специальной конструкции в котором устанавливается светодиодная лента.

Короб с контурной подсветкой может быть расположен как по периметру помещения, так и быть в виде декоративных элементов на потолке. Конструкция короба в обеих случаях одинакова.
Рис.15. Короб с контурной подсветкой может быть расположен как по периметру помещения, так и быть в виде декоративных элементов на потолке. Конструкция короба в обеих случаях одинакова.

Так же часто делают комбинацию этих вариантов.

Для установки скрытой подсветки потолка так же необходим короб. Короб может быть открытым и закрытым.

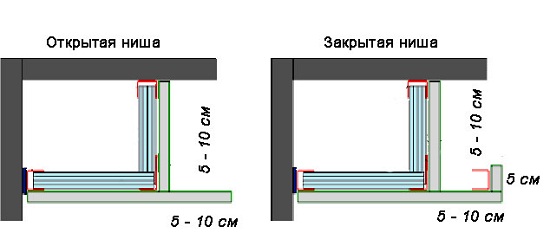

Существует 2 вида ниш для контурной подсветки: открытая и закрытая. Если необходимо иметь широкую полосу освещения, то выбирают открытую нишу. Если необходимо получить четкий контур, то используют закрытую нишу.
Рис.16. Существует 2 вида ниш для контурной подсветки: открытая и закрытая. Если необходимо иметь широкую полосу освещения, то выбирают открытую нишу. Если необходимо получить четкий контур, то используют закрытую нишу.

Как видно из схемы выше короб аналогичен коробу для открытой подсветки точечными светильниками за тем лишь исключением, что добавляется консольная ниша для укладки светодиодной ленты.

Открытая ниша организуется за счет того, что для зашивки горизонтальной поверхности короба ширину листа гипсокартона делают на 5- 10 см больше, чем ширина короба.
Рис.17. Открытая ниша организуется за счет того, что для зашивки горизонтальной поверхности короба ширину листа гипсокартона делают на 5- 10 см больше, чем ширина короба.

Для закрытой ниши ширина листа гипсокартона для горизонтальной части короба делают больше ширины короба на 10 см. К краю выступающей части крепят направляющий профиль. К профилю вертикально закрепляют полосу гипсокартона шириной 5 см. Таким образом получается закрытая ниша.
Рис.18. Для закрытой ниши ширина листа гипсокартона для горизонтальной части короба делают больше ширины короба на 10 см. К краю выступающей части крепят направляющий профиль. К профилю вертикально закрепляют полосу гипсокартона шириной 5 см. Таким образом получается закрытая ниша.

Одним из важных параметров ниши является ее размер. Размер влияет на внешний вид короба и на полосу подсветки. Чем меньше расстояние между коробом и потолком, тем уже полоса подсветки, и наоборот. Следует отметить, что на ширину и яркость полосы подсветки влияет и место расположения светодиодной ленты.

Схемы коробов комбинированной подсветки

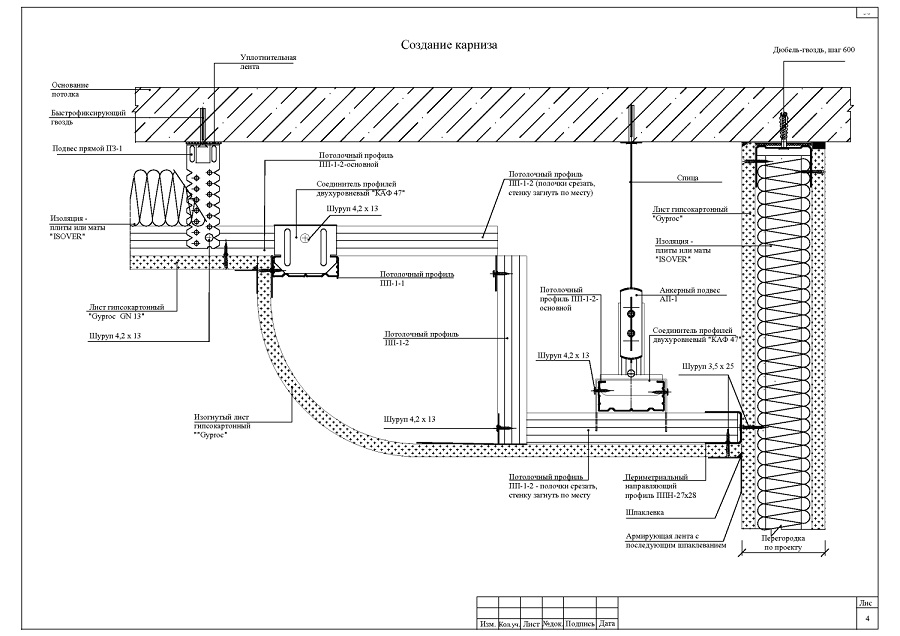

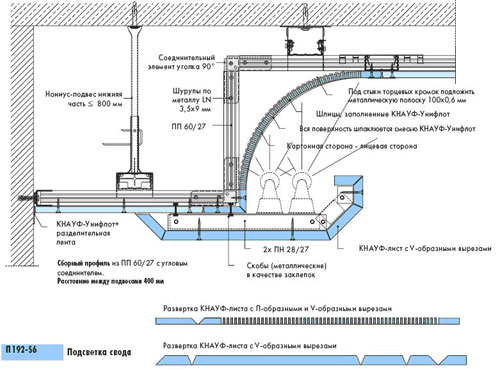

Схема организации контурной подсветки потолка выполненной в гипсокартонном коробе-карнизе.
Рис.19.

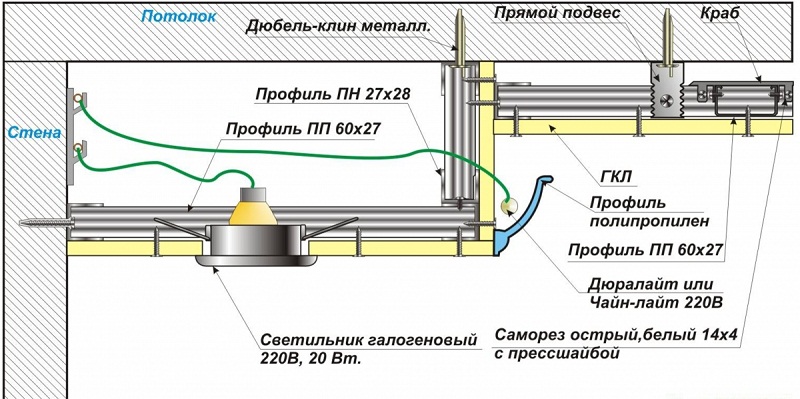

Схема комбинированной подсветки со встроенными светильниками и контурной подсветки, установленной в багет.
Рис.20.

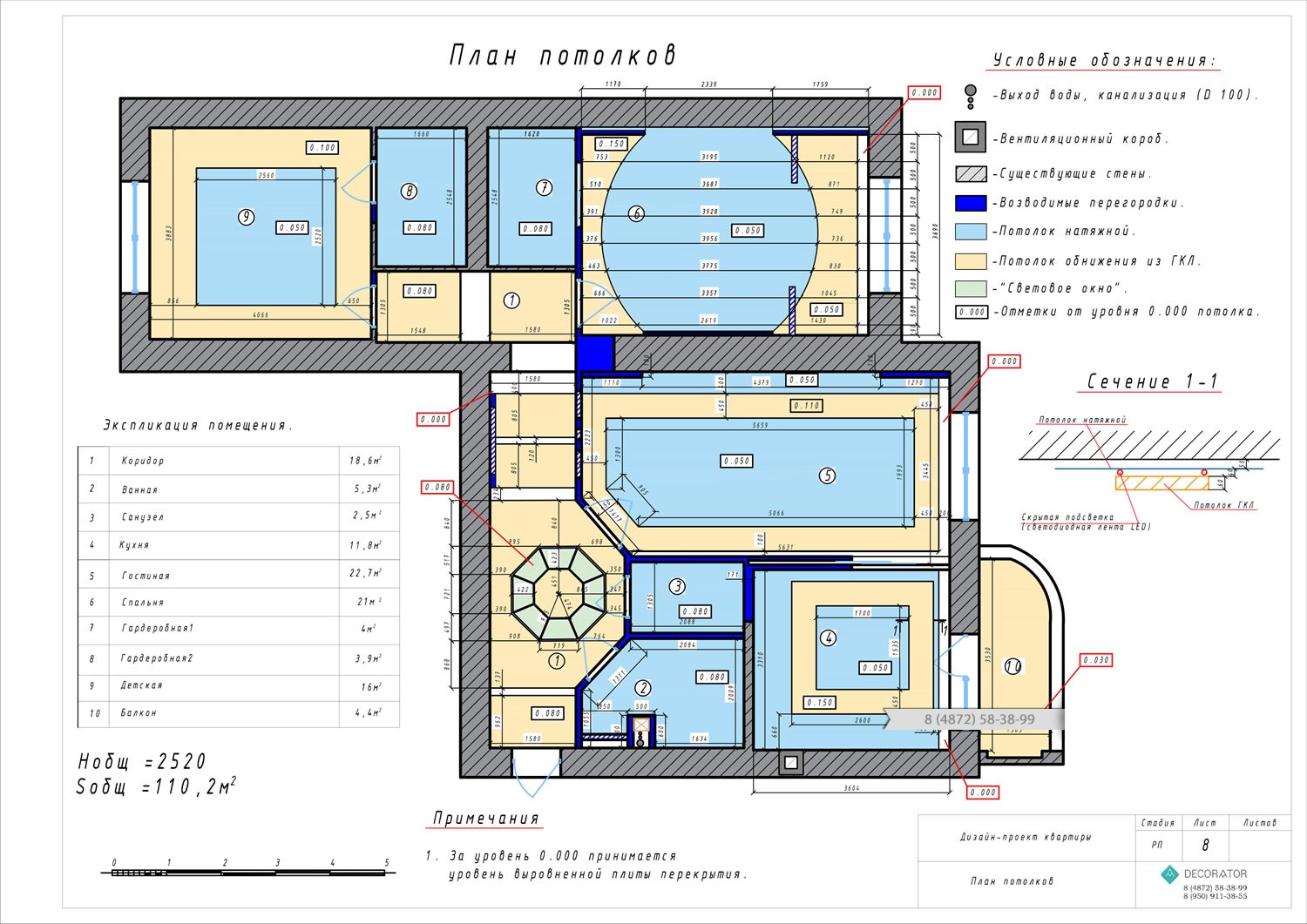

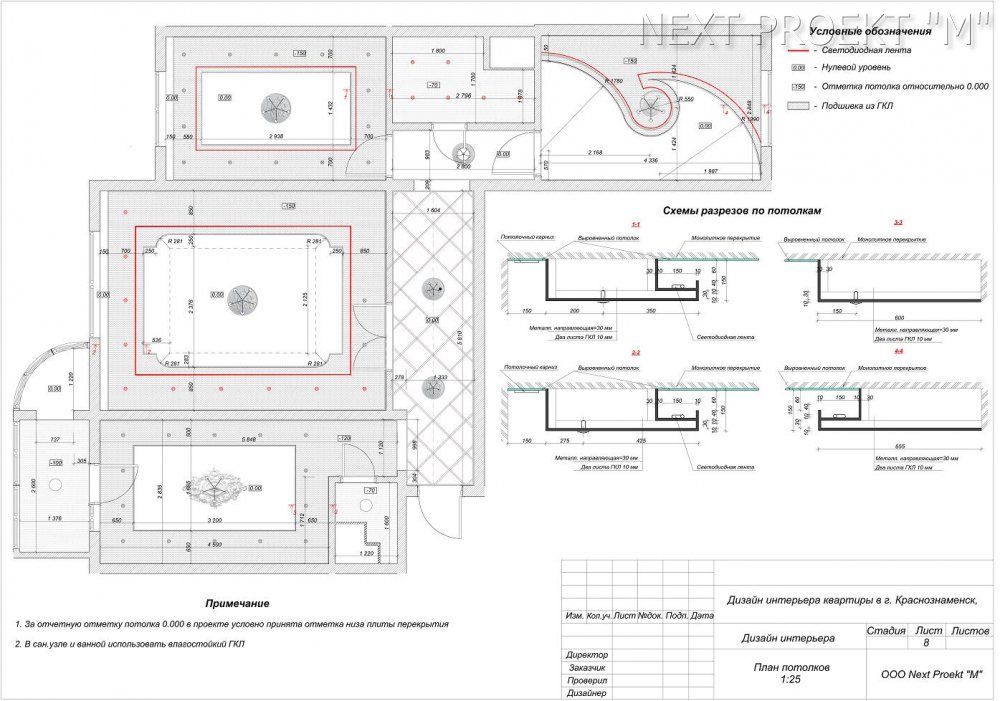

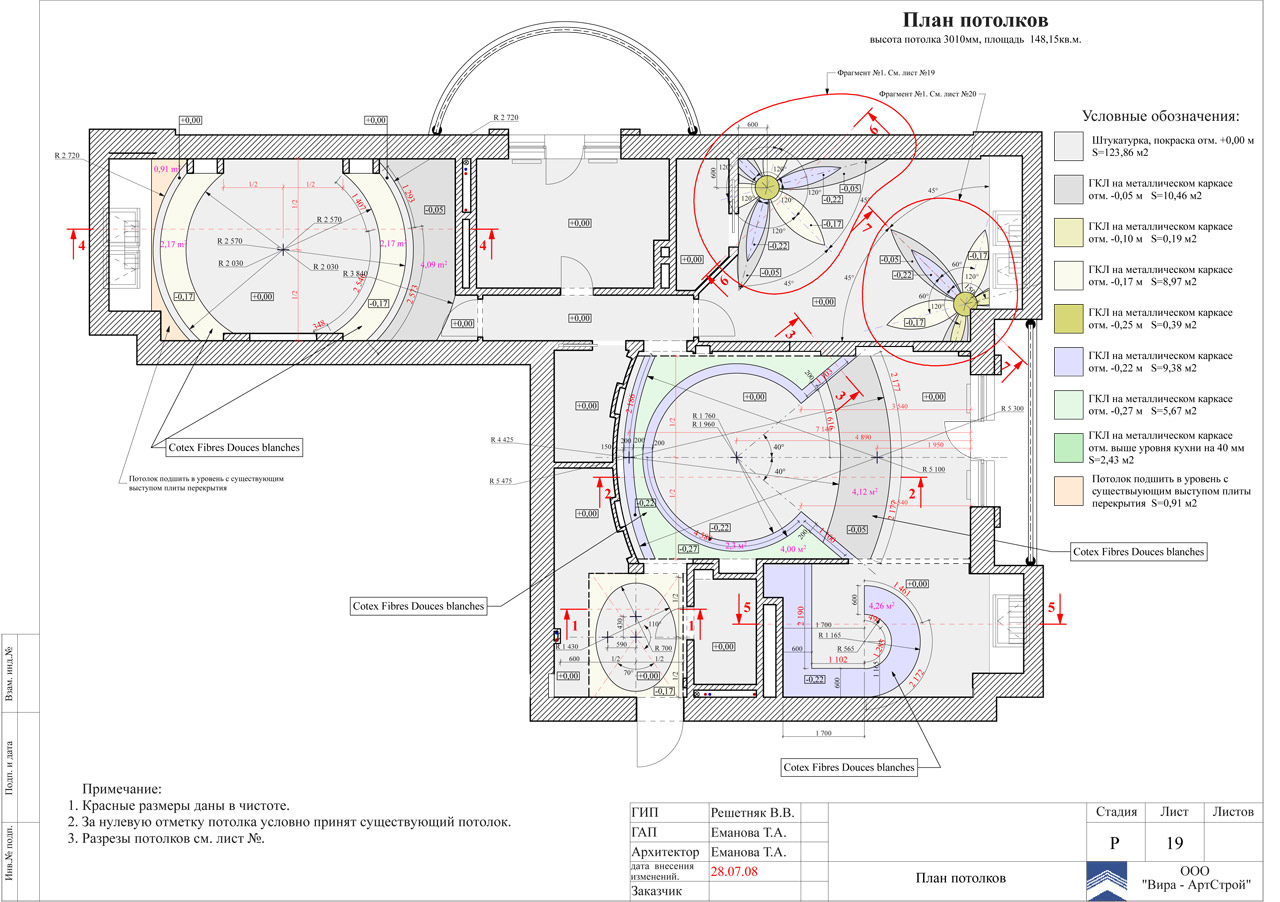

План потолков квартиры с коробами из гипсокартона для установки подсветки.
Рис.21.
Чертеж потолка с фигурными элементами из гипсокартона и точечными светильниками.
Рис.22.

Монтаж светодиодной ленты

Проще всего светодиодная лента устанавливается в открытую нишу. Она наклеивается на внутренний борт.

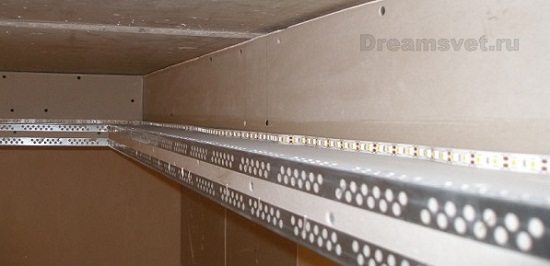

Светодиодную ленту устанавливают в нишу. От положения ленты в нише зависит внешний вид контурной подсветки. Для продления срока службы светодиодной ленты, рекомендовано устанавливать ее на металлическую полосу, которая обеспечит хорошее охлаждение светодиодов. Так же не следует применять ленту длиной более 15 м, подключенной к одному блоку питания.
Рис.23. Светодиодную ленту устанавливают в нишу. От положения ленты в нише зависит внешний вид контурной подсветки. Для продления срока службы светодиодной ленты, рекомендовано устанавливать ее на металлическую полосу, которая обеспечит хорошее охлаждение светодиодов. Так же не следует применять ленту длиной более 15 м, подключенной к одному блоку питания.

Важно отметить, что в процессе работы светодиоды хорошо греются. Для продления их срока службы необходимо сделать им охлаждение. Для этого можно на место установки светодиодов установить алюминиевый профиль, и на него наклеить светодиодную ленту.

Установка в закрытую нишу имеет варианты: наклейка ленты на заднюю стенку короба, наклейка ленты на профиль расположенный по передней стенке короба.

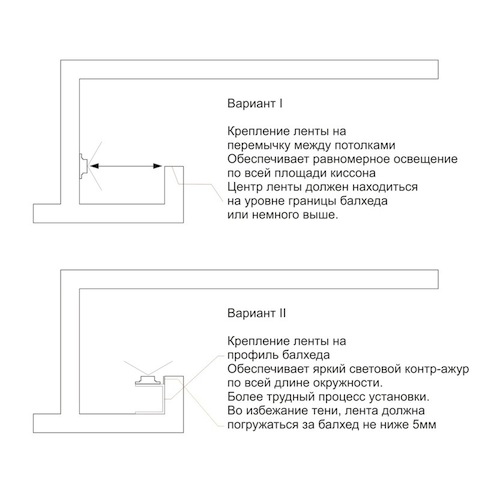

В зависимости от того какая ширина полосы освещения необходима ленту можно устанавливать в разные места ниши.
Рис.24. В зависимости от того какая ширина полосы освещения необходима ленту можно устанавливать в разные места ниши.

Часто светодиодную ленту укладывают на дно короба. Это достаточно рискованный вариант. Дело в том, что в определенном случае может образоваться тень от передней стенки ниши. Это может сделать подсветку менее эстетичной.

Для монтажа светодиодной ленты помимо самой ленты, потребуется трансформатор, а в случае разноцветных светодиодов еще и RGB контроллер.

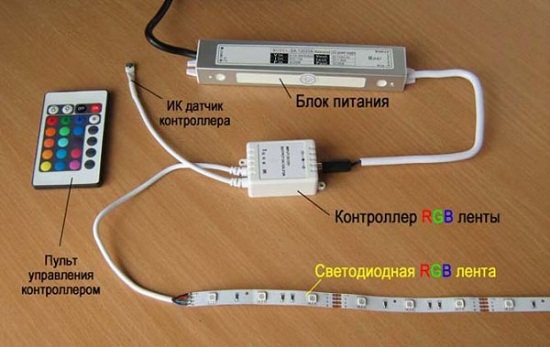

Используя RGB ленту можно менять цвет контурной подсветки. Для этого по мимо ленты необходимо установить контроллер.
Рис.25. Используя RGB ленту можно менять цвет контурной подсветки. Для этого по мимо ленты необходимо установить контроллер.

Мы рассмотрели все варианты подсветки потолка из гипсокартона и способы ее создания. В большинстве случаев используются короб для установки точечных светильников, так как он не занижает высоту помещения. С помощью короба можно украсить помещение и организовать подсветку необходимой зоны. Хорошим решением является комбинация точечных светильников и контурной подсветки, с их помощью можно создать достаточный уровень освещенности, а применяя в светильниках светодиодные лампы можно значительно сократить электропотребление и снизить затраты на освещение квартиры.

В заключение несколько интересных дизайнерских решений по освещению различных помещений. В этих решениях применены различные варианты подсветок и их комбинации.

Идеи дизайна потолка с подсветкой

Потолок из гипсокартона с подсветкой своими руками
Рис.26.

Потолок из гипсокартона с подсветкой своими руками
Рис.27.

Потолок из гипсокартона с подсветкой своими руками
Рис.28.

Потолок из гипсокартона с подсветкой своими руками
Рис.29.

Потолок из гипсокартона с подсветкой своими руками
Рис.30.

Потолок из гипсокартона с подсветкой своими руками
Рис.31.

Потолок из гипсокартона с подсветкой своими руками
Рис.32.

Потолок из гипсокартона с подсветкой своими руками
Рис.33.

Потолок из гипсокартона с подсветкой своими руками
Рис.34.

Потолок из гипсокартона с подсветкой своими руками
Рис.35.

Потолок из гипсокартона с подсветкой своими руками
Рис.36.

Потолок из гипсокартона с подсветкой своими руками
Рис.37.

Потолок из гипсокартона с подсветкой своими руками
Рис.38.

Потолок из гипсокартона с подсветкой своими руками
Рис.39.

Потолок из гипсокартона с подсветкой своими руками
Рис.40.

Потолок из гипсокартона с подсветкой своими руками
Рис.41.

Потолок из гипсокартона с подсветкой своими руками
Рис.42.

Потолок из гипсокартона с подсветкой своими руками
Рис.43.

Потолок из гипсокартона с подсветкой своими руками
Рис.44.

Потолок из гипсокартона с подсветкой своими руками
Рис.45.

Потолок из гипсокартона с подсветкой своими руками
Рис.46.

Потолок из гипсокартона с подсветкой своими руками
Рис.47.

Потолок из гипсокартона с подсветкой своими руками
Рис.48.

Потолок из гипсокартона с подсветкой своими руками
Рис.49.

Потолок из гипсокартона с подсветкой своими руками
Рис.50.

Потолок из гипсокартона с подсветкой своими руками
Рис.51.

Потолок из гипсокартона с подсветкой своими руками
Рис.52.
