Подсоединение кухонной вытяжки к вентиляции

Во время приготовления пищи в воздух попадают частички жира. Смешиваясь с пылью, жир оседает на обоях, потолке и всех открыто стоящих предметах. Естественно, что через небольшой промежуток времени ремонт на кухне, кухонный гарнитур и прочая мебель теряют свой первоначальный вид. Решение проблемы одно – установить вытяжку. Однако сама по себе вытяжка, даже при наличии угольного фильтра, вряд ли справится с проблемой. Повысить эффективность вытяжки можно подключив ее к вентиляции.

Так как кухня относится к категории жилых помещений с значительным загрязнением воздуха, то на ней обязательно имеется вытяжное вентиляционное отверстие. Именно к нему и подключается кухонная вытяжка. Соединение кухонной вытяжки с вентиляцией осуществляется по средствам вентиляционных коробов-каналов.

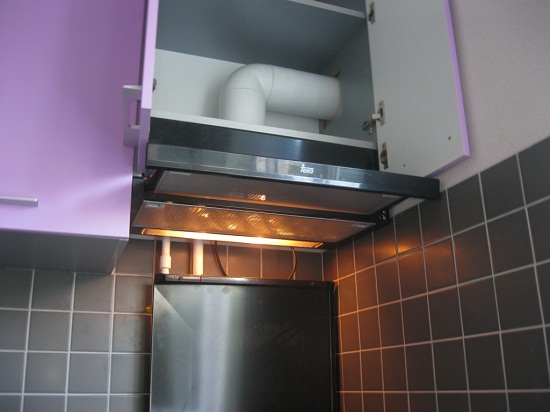

Увеличить Наибольшая эффективность кухонной вытяжки достигается подключением ее к системе вентиляции здания. К вентиляционному каналу вытяжка подключается по средствам специальных вентиляционных коробов.
Рис.1. Наибольшая эффективность кухонной вытяжки достигается подключением ее к системе вентиляции здания. К вентиляционному каналу вытяжка подключается по средствам специальных вентиляционных коробов.

Вентиляционные короба-каналы бывают различные, для бытового применения наибольшее распространение получили 2 вида: гофрированный и пластиковый вентиляционный короб-канал.

Гофрированный вентиляционный канал представляет собой гибкую трубу-гофру, которая имеет возможность растягиваться. Для установки гофры не требуется никаких промежуточных элементов. Ее проводят от кухонной вытяжки непосредственно к вентиляционному отверстию. Недостатком гофры является ее неказистый внешний вид, поэтому часто ее скрывают в специальном гипсокартонном коробе.

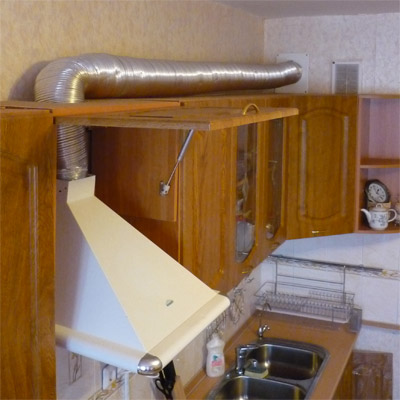

Увеличить Гофрированная труба может растягиваться до 4 метров. Она гибкая, поэтому ее можно проложить практически по любому маршруту. Однако она портит внешний вид кухни.
Рис.2. Гофрированная труба может растягиваться до 4 метров. Она гибкая, поэтому ее можно проложить практически по любому маршруту. Однако она портит внешний вид кухни.

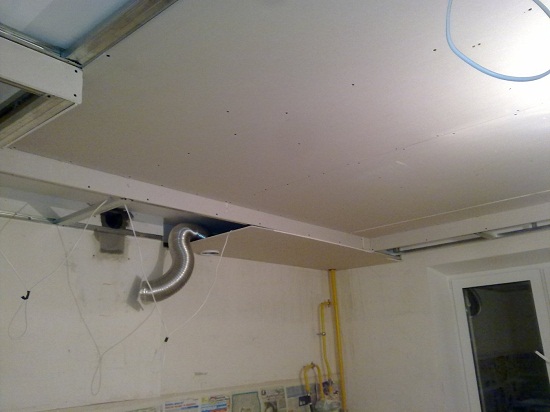

Увеличить Чтобы гофрированная труба не портила внешний вид кухни ее размещают в гипсокартонном коробе. Этот короб может использоваться и для установки подсветки кухонного гарнитура.
Рис.3. Чтобы гофрированная труба не портила внешний вид кухни ее размещают в гипсокартонном коробе. Этот короб может использоваться и для установки подсветки кухонного гарнитура.

Пластиковый вентиляционный короб представляет собой трубу прямоугольного или круглого сечения. Этот тип вентиляционных каналов может устанавливаться как скрыто, так и открыто, благодаря своему привлекательному внешнему виду. Часто канал пропускают по поверхности кухонных шкафов, где он совершенно незаметен. Для соединений элементов пластикового вентиляционного короба существуют специальные переходники.

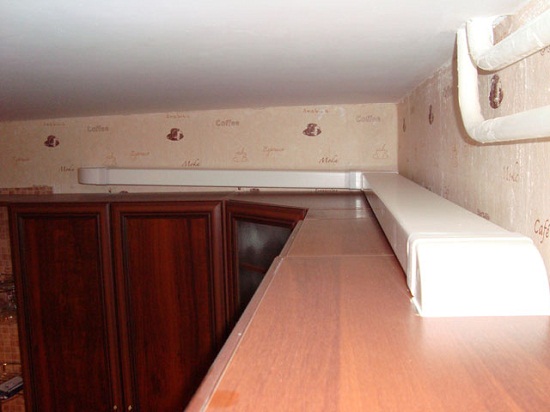

Увеличить Более сложный, но более практичный вариант подключения вытяжки к вентиляции – это применения специальных вентиляционных коробов. Если их уложить на верх кухонного гарнитура, то они будут не заметны.
Рис.4. Более сложный, но более практичный вариант подключения вытяжки к вентиляции – это применения специальных вентиляционных коробов. Если их уложить на верх кухонного гарнитура, то они будут не заметны.

Подключение кухонной вытяжки к вентиляции начинают с определения диаметра фланца вытяжки. Для разных вытяжек этот размер может быть различен. Это самый важный геометрический размер, на втором месте по важности является длина вытяжного канала. Зная указанный параметр можно идти в магазин и приобретать нужные компоненты системы вентиляции.

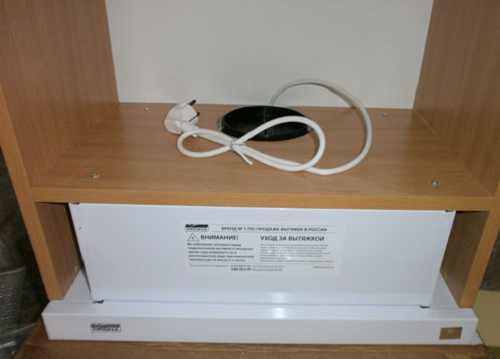

Увеличить При подключении вытяжки к вентиляции основную сложность создает место соединения вентиляционного канала и вытяжки. Для этого используется фланец, как правило он идет в комплекте с вытяжкой. Важно правильно подобрать диаметр переходника между вытяжкой и вентиляционным каналом.
Рис.5. При подключении вытяжки к вентиляции основную сложность создает место соединения вентиляционного канала и вытяжки. Для этого используется фланец, как правило он идет в комплекте с вытяжкой. Важно правильно подобрать диаметр переходника между вытяжкой и вентиляционным каналом.

Если Ваш выбор пал на гофрированный вентиляционный канал, то порядок действий следующий. Необходимо подобрать гофру диаметром равным диаметру фланца кухонной вытяжки. Сделать это не сложно, так как гофры имеют широкий спектр диаметров. Так же вам потребуется 2 хомута для закрепления гофры и накладка на вентиляционное отверстие. Важно отметить, что присоединительный диаметр накладки должен соответствовать диаметру гофры.

Соединение кухонной вытяжки и вентиляции гофрой очень простое. Сначала устанавливаете накладку на вентиляционный канал, затем прокладываете гофру по выбранному маршруту, после чего закрепляете гофру на кухонной вытяжке и канале с помощью хомутов. В принципе можно обойтись и без хомутов, однако существует вероятность, того что гофра будут плохо держаться и может сорваться как с фланца, так и с накладки.

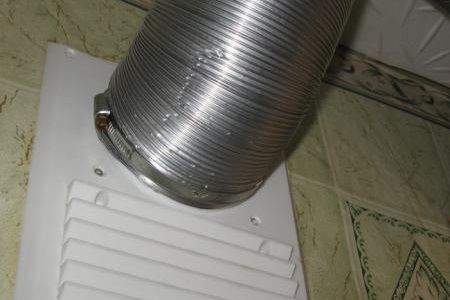

Увеличить Если в качестве вентиляционного канала используется гофрированная труба, то в местах соединения с вентиляцией и вытяжкой необходимо установить хомуты. Таким образом гофрированная труба будет хорошо закреплена.
Рис.6. Если в качестве вентиляционного канала используется гофрированная труба, то в местах соединения с вентиляцией и вытяжкой необходимо установить хомуты. Таким образом гофрированная труба будет хорошо закреплена.

Соединение вытяжки с вентиляцией по средствам пластикового короба несколько сложнее, однако вряд ли вызовет затруднения. Важно правильно подобрать переходник между фланцем вытяжки и вентиляционным коробом. Так же необходимо правильно рассчитать количество переходников и соединителей. Если короб будет проходить по стене или потолку важно не забыть приобрести специальный крепеж.

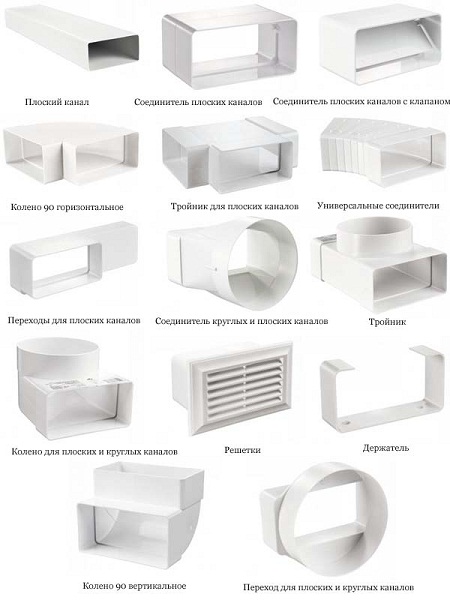

Увеличить Для соединения пластиковых вентиляционных каналов с вытяжкой и вентиляцией, а также для прокладки каналов и стыковки их между собой необходимо использовать специальные переходники. С их помощью можно собрать вентиляционный канал любой сложности.
Рис.7. Для соединения пластиковых вентиляционных каналов с вытяжкой и вентиляцией, а также для прокладки каналов и стыковки их между собой необходимо использовать специальные переходники. С их помощью можно собрать вентиляционный канал любой сложности.

Одним из важнейших элементов вентиляционный системы является накладка на вентиляционное отверстие. Для подсоединения кухонной вытяжки к вентиляции необходимо выбирать накладку, которая имеет, помимо отверстия под вентиляционный короб, решетку. Эта решетка будет обеспечивать естественную вентиляцию в случае, когда кухонная вытяжка выключена. Если решетка отсутствует, то естественной вентиляции не будет, что не допустимо для кухни.

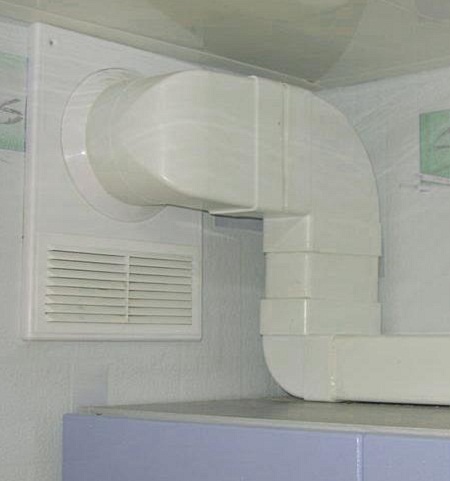

Увеличить При подключение вентиляционных каналов к вентиляционной шахте необходимо использовать специальную накладку на вентиляционное отверстие. Накладка состоит из места соединения с вентиляционным каналом и решетки. Если вытяжка будет выключена, то решетка обеспечит естественную вентиляцию кухни.
Рис.8. При подключение вентиляционных каналов к вентиляционной шахте необходимо использовать специальную накладку на вентиляционное отверстие. Накладка состоит из места соединения с вентиляционным каналом и решетки. Если вытяжка будет выключена, то решетка обеспечит естественную вентиляцию кухни.

Как вы смогли убедиться, подсоединить кухонную вытяжку к вентиляции просто. Важно правильно подобрать переходник, который обеспечит герметичность вытяжки и короба, а также установить накладку обязательно с решеткой на вентиляционное отверстие, обеспечив возможность работы естественной вентиляции. После чего достаточно проложить вентиляционный канал. Соединив кухонную вытяжку и вентиляционное отверстие Вы получите эффективную систему удаления загрязнений из воздуха кухни, что обеспечит чистоту и свежий внешний вид кухни и кухонной мебели.
