Подключение шланга для полива

Система полива дачного участка важный элемент благоустройства дачи. Организовав хорошую систему полива, можно значительно сэкономить собственные силы и время.

В большинстве случаев, особенно на старых дачах систему полива организуют с помощью шлангов. Т.е. имеется центральный водопровод, к которому подключаются шланги для полива. Основной проблемой в данном случае является подключение шлангов к центральному водопроводу, это касается как шлангов современного типа, так и традиционных резиновых бронированных шлангов.

Проблема заключена в том, что как правило, дачный водопровод сделан из металлических труб. Кроме того на старых дачах на эти отводы навернуты различные самодельные переходники, которые не подходят по диаметру, как для новых шлангов, так и для традиционных резиновых.

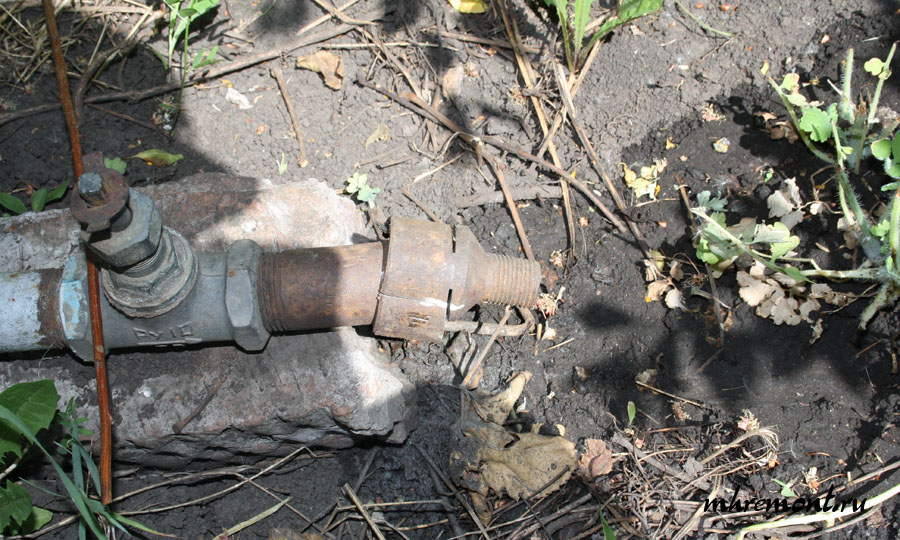

Увеличить Срезаем старый сгон
Рис.1. Срезаем старый сгон

Кроме того большой проблемой является то, что отвернуть эти переходники зачастую очень сложно. С этого момента и начинается основная работа по подсоединению шланга к дачному водопроводу.

Развернуть прикипевшую резьбу можно несколькими способами.

  • Постучать по ней молотком с разных сторон. Такой метод хорошо работает для не старых резьбовых соединений, т.е. которым от силы несколько лет.
  • Можно воспользоваться газовой горелкой и прогреть резьбовое соединение. Но тут есть недостаток, необходимо иметь газовую горелку или паяльную лампу.
  • Так же существует универсальный способ это срезать переходник. Для этого болгаркой делается несколько надрезов, после чего переходник легко снимается с отвода.

Увеличить Надрезы в нескольких местах

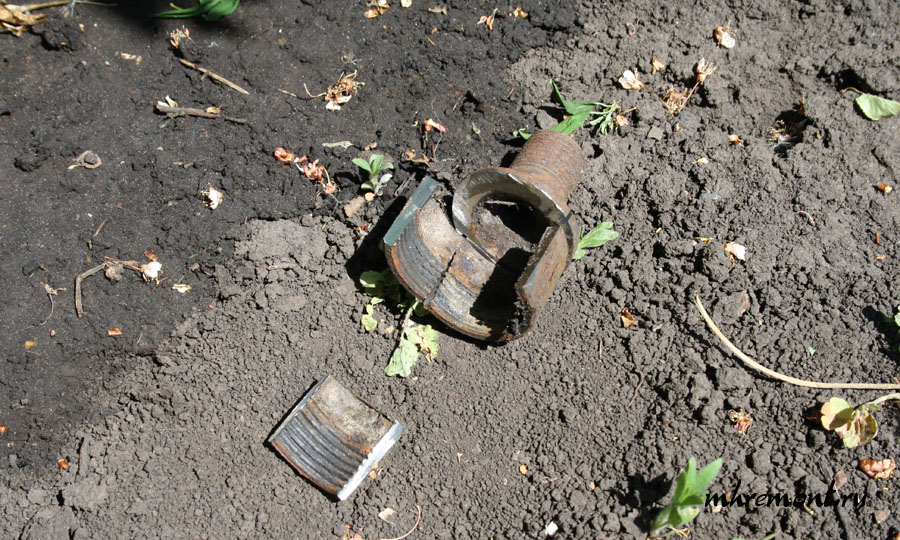

Рис.2. Надрезы в нескольких местах

Здесь следует обратить внимание, что сначала делается надрез поперечный, чтобы сделать переходник как можно короче, а потом несколько продольных. При выполнении надреза следует следить за тем, чтобы не прорезать его насквозь и не порезать резьбу, таким образом, не испортить отвод.

Увеличить Фото разрезанного сгона с другой стороны

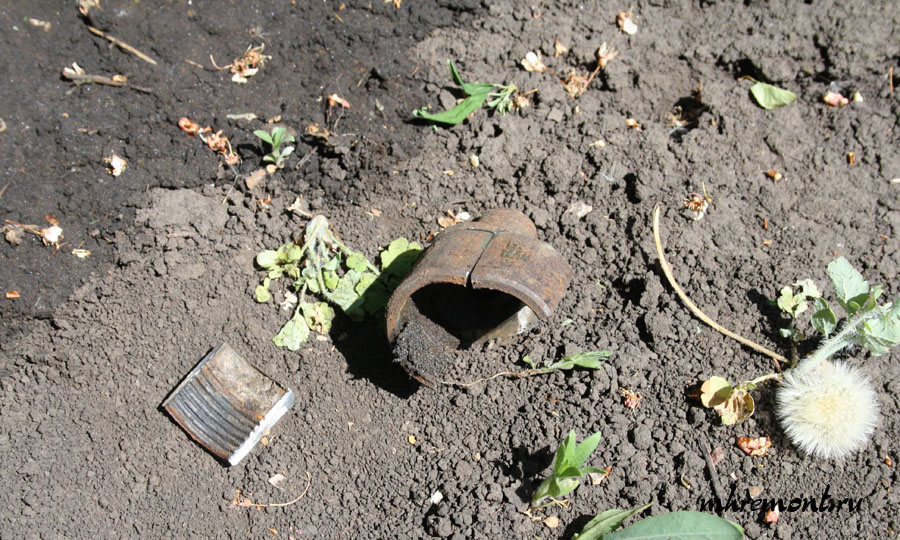

Рис.3. Фото надрезанного сгона с другой стороны

После того как надрезы готовы с помощью зубила или обычной отвертки переходник снимается с отвода.

Во время всех этих операций важно, что бы вода из трубы не текла. Она может попасть на болгарку, что чревато поражением электрическим током.

Увеличить Старая резьба

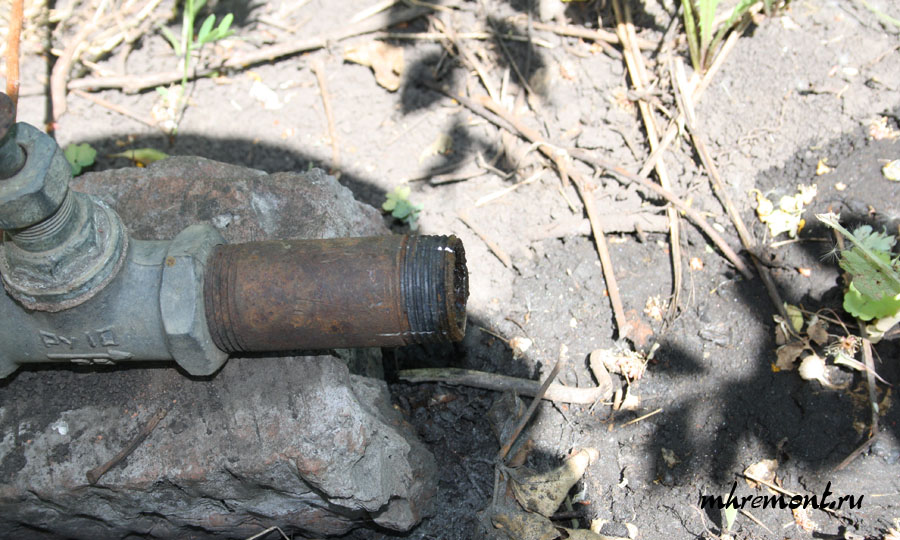

Рис.4. Старая резьба

Как видно из фото, все получилось сделать достаточно аккуратно, не повредив отвод. Теперь необходимо навернуть кран и подключить шланг для полива. Почему решил навернуть новый кран? Дело в том, что старый кран хоть и держит, но у него нет барашка и он очень тугой. Заменить его новым не представляется возможным, т.к. отвернуть его не возможно по причине описанной выше, и срезать нельзя, т.к. система водопровода под давлением. Поэтому было решено просто навернуть новый кран, а этот заменить осенью, кода будет отключена вода.

На этом этапе возникает следующая проблема. На старую резьбу не наворачивается новый кран. Дело в том, что резьба частично прогнила, частично загрязнилась. Решение этой проблемы простое, нужно «прогнать» старую резьбу. Для этого удобно воспользоваться специальным приспособлением для нарезания трубной резьбы.

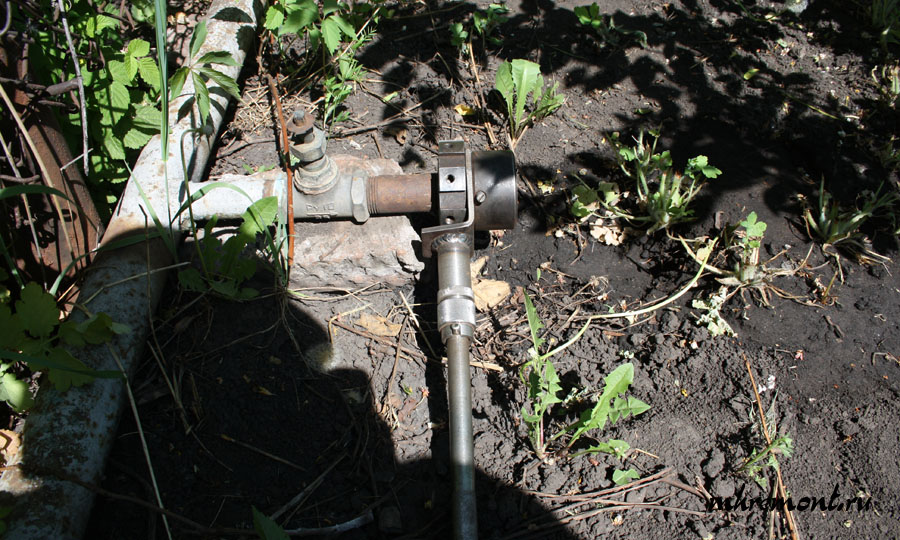

Увеличить Обновляем резьбу
Рис.5. Обновляем резьбу

Вообще нарезать трубную резьбу достаточно проблематично особенно без специального инструмента. В данном случае приспособление самодельное сделанное по эскизам с приспособления для нарезания трубной резьбы. Такой инструмент желательно иметь под рукой на дачном участке он часто выручает в подобных ситуациях.

Если специального инструмента под рукой нет, то резьбу нарезать очень проблематично, но обновить старую резьбу не сложно. Можно воспользоваться плашкой. Так же можно попробовать удалить ржавчину с помощью металлической щетки и WD 40. WD 40 хорошо размягчает ржавчину.

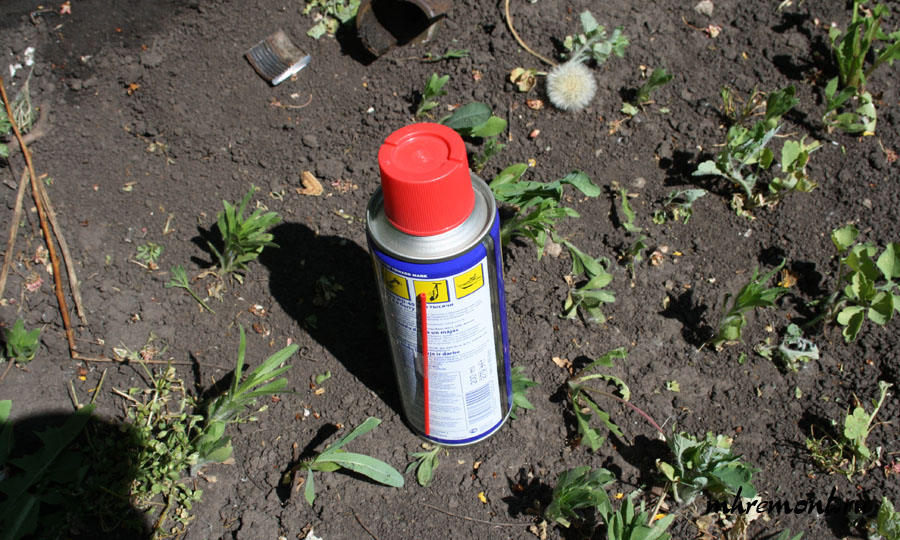

Увеличить Смазка для резьбы
Рис.6. Смазка для резьбы

В данном случае я использовал WD 40 в качестве смазки для нарезания резьбы.

Вот так выглядит приспособление для нарезания трубной резьбы самодельного производства.

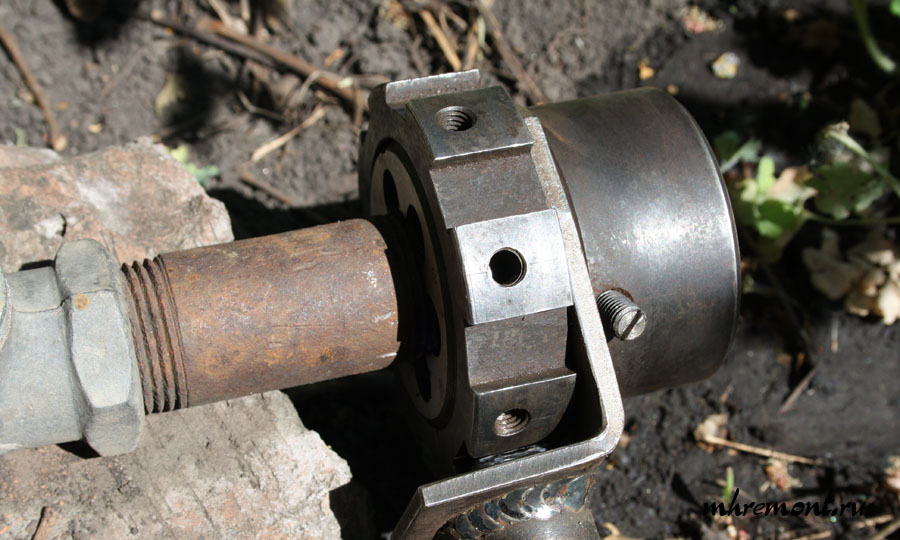

Увеличить Инструмент для нарезания резьбы
Рис.7. Инструмент для нарезания резьбы

После того как резьба нарезана необходимо сделать подмотку и навернуть кран. Традиционно подмотку выполняют льном. В данном случае подмотку сделал лентой фума. Во-первых, льна банально не оказалось под рукой. Во-вторых, со временем лен впитывает ржавчину и становится как бы единым целом с резьбовым соединением. В результате чего в будущем в случае необходимости отвернуть этот кран будет проблематично.

Лента фума в отличие от льна не впитывает воду и ржавчину и не «срастается» с резьбой. Поэтому снять кран в случае необходимости будет не проблема, например на зиму. Кроме того учитывая низкое давление в системе дачного водопровода, лента фума прекрасно справится с протечками.

Увеличить Делаем подмотку

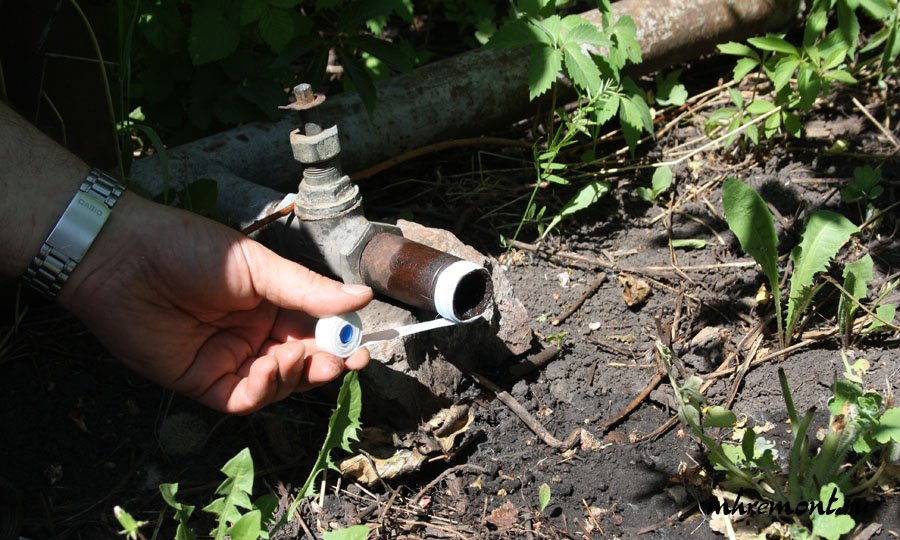

Рис.8. Делаем подмотку

Итак, наматываем ленту фума на резьбу в один слой. Для создания герметичности соединения этого вполне достаточно. Ленту фума я начинаю наматывать с начала резьбы по часовой стрелке, т.к. кран будет наворачиваться так же по часовой стрелки. Такое направление подмотки не позволит ей смяться или сдвинуться, что очень важно для герметичности резьбового соединения.

Увеличить Подмотка готова

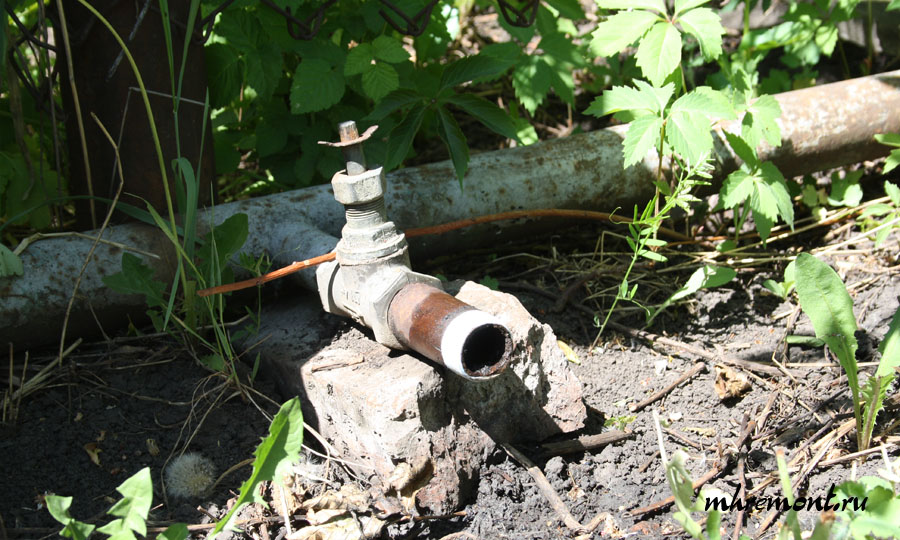

Рис.9. Подмотка готова

Подмотка готова и можно навернуть кран.

Увеличить Наворачиваем кран

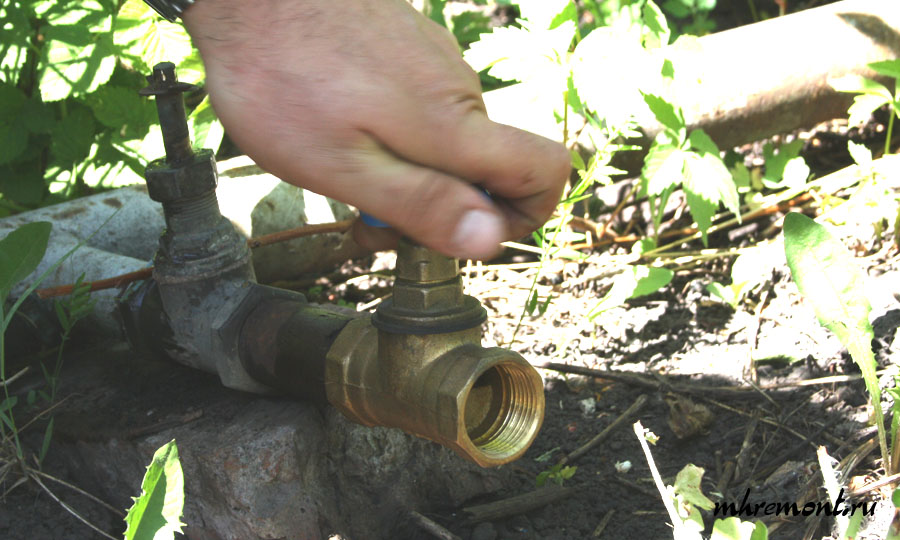

Рис.10. Наворачиваем кран

Кран с небольшим усилием наворачивается рукой. И выставляется в удобное положение. Для надежности его можно немного подтянуть ключом. Вообще водопроводные краны не стоит затягивать сильно. Сила затяжки на герметичность не влияет. На герметичность влияет плотность подмотки.

Если водопроводный кран перетянуть, то, во-первых, он может лопнуть, а во-вторых, отвернуть в дальнейшем его будет сложно. Поэтому если в процессе установки крана выявляется не герметичность резьбового соединения, то необходимо снять кран и сделать более плотную подмотку, а не стараться его сильнее затянуть.

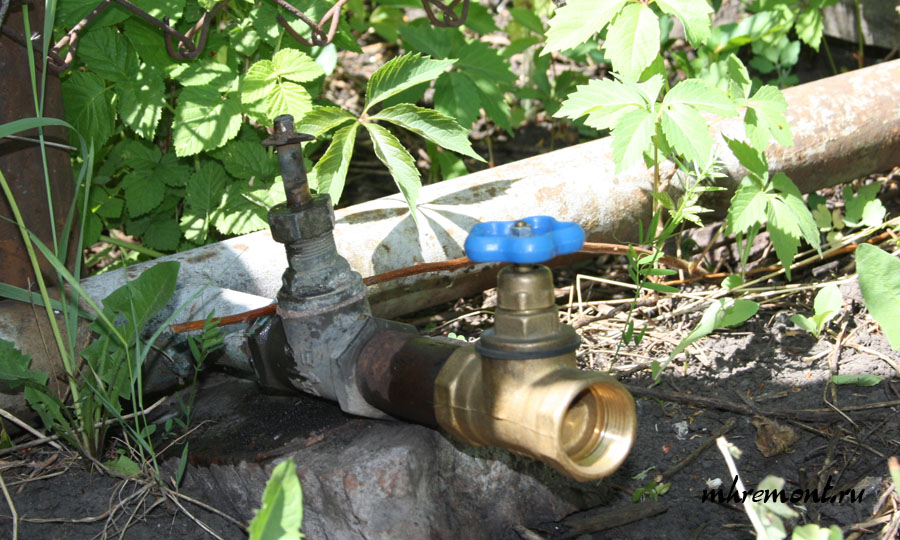

Увеличить Проверяем работоспособность
Рис.11. Проверяем работоспособность

Теперь можно перейти к подключению шланга для полива. Шланг для полива я приобрел резиновый бронированный. Почему мой выбор пал именно на этот тип шланга расскажу в конце статьи.

Основным критерием подключения является простота, как подключения, так и отключения. Для этих целей был выбран разъемный фитинг для полипропиленовой трубы в комплекте с переходником на дюймовую резьбу, как у крана. Толщина отвода полипропиленового фитинга 20 мм, как раз равняется внутреннему диаметру шланга.

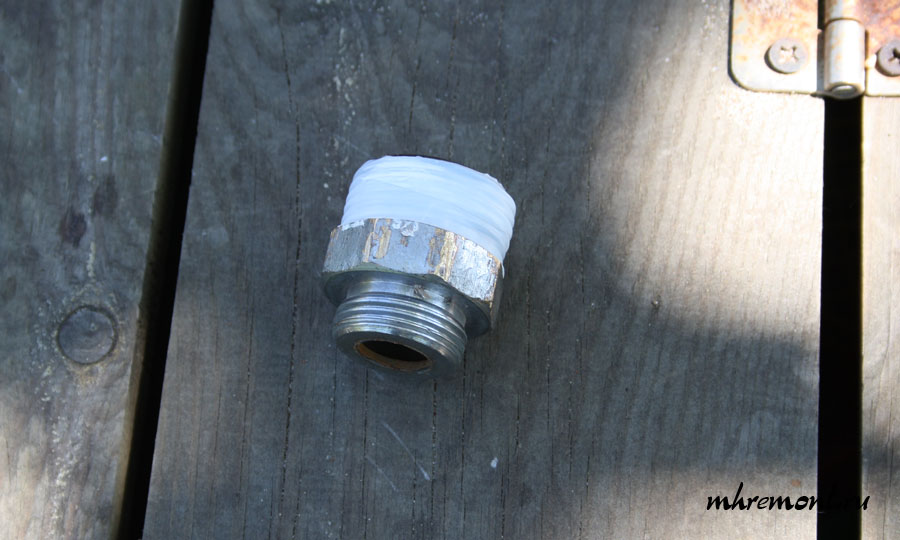

Увеличить Устанавливаем переходник
Рис.12. Устанавливаем переходник

Подматываем переходник аналогичным образом, как и отвод на основной трубе и вворачиваем в кран.

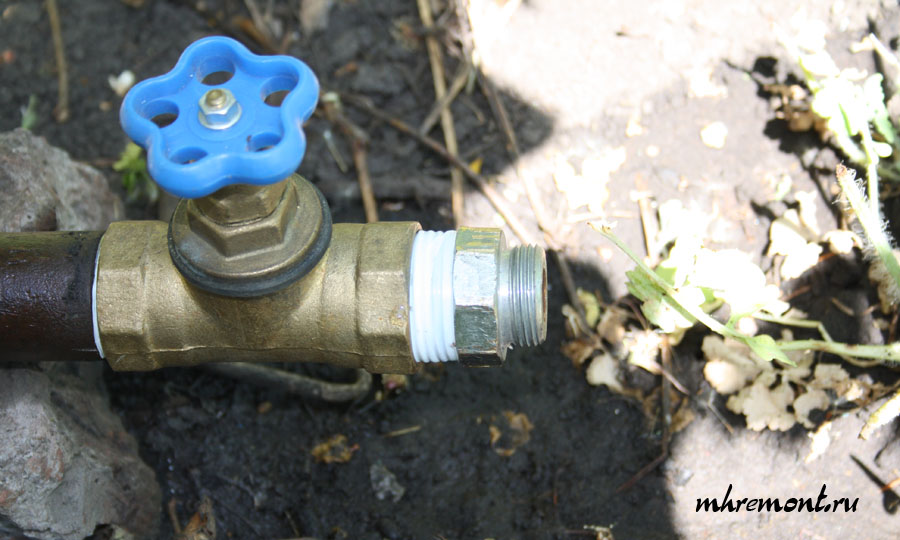

Увеличить Кран с переходником
Рис.13. Кран с переходником

Так как к переходнику будет подключаться шланг, то он должен плотно сидеть в кране. Поэтому закрутить его надо хорошо, чтобы в процессе он не отворачивался.

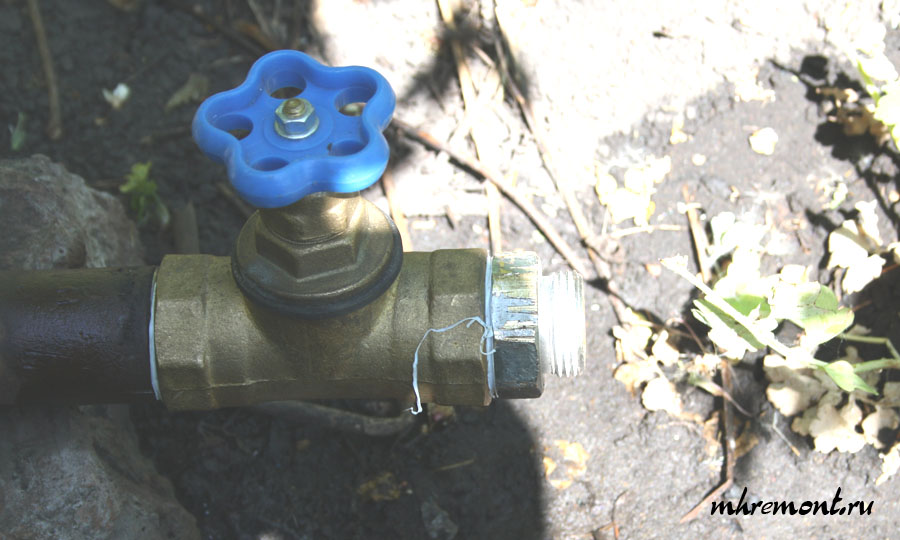

Увеличить Хорошо затягиваем переходник
Рис.14. Хорошо затягиваем переходник

Далее фитинг вставляется в шланг и для надежности подтягивается хомутом подходящего диаметра. После чего фитинг можно навернуть на трубу. Главное не забыть прокладку.

Удобство применения такого вида фитинга заключено в том, для соединения шланга с водопроводом достаточно навернуть только гайку на фитинге. Если использовать не разъемный фитинг, то при подсоединении придется крутить весь шланг, что очень неудобно.

Увеличить Подключаем шланг
Рис.15. Подключаем шланг

Учитывая не высокое давление в дачном водопроводе, гайку фитинга можно затянуть просто от руки не прибегая к помощи ключа. Главное не забыть установить прокладку.

В заключение как говорил ранее несколько слов, почему был выбран обычный резиновый шланг, а не современный. Дело в том, что, даже не смотря на то, что резиновый шланг менее удобен в использовании, он тяжелее, у него больший диаметр по сравнению с современным шлангом аналогичной стоимости. Соответственно расход воды через такой шланг будет больше. Это актуально при низком давлении в системе. В результате применяя для полива резиновый шланг, сам полив осуществляется значительно быстрее.
