Подключение накопительного водонагревателя в квартире - горячая вода будет всегда

В современной квартире водонагреватель стал незаменимой частью инженерных коммуникаций. Особенно его вспоминают хорошим словом, когда отключают горячую воду. Однако многих пугает вопрос подключения водонагревателя своими руками. На самом деле подключить накопительный водонагреватель в квартире не так уж и сложно, как может показаться на первый взгляд.

Давайте посмотрим, как подключить накопительный водонагреватель своими руками на практике. При этом подключать его будем таким образом, чтобы он мог обслуживать несколько точек водоразбора. Но сначала рассмотрим стандартную схему подключения водонагревателя и функциональные особенности его компонентов.

Схема подключения водонагревателя

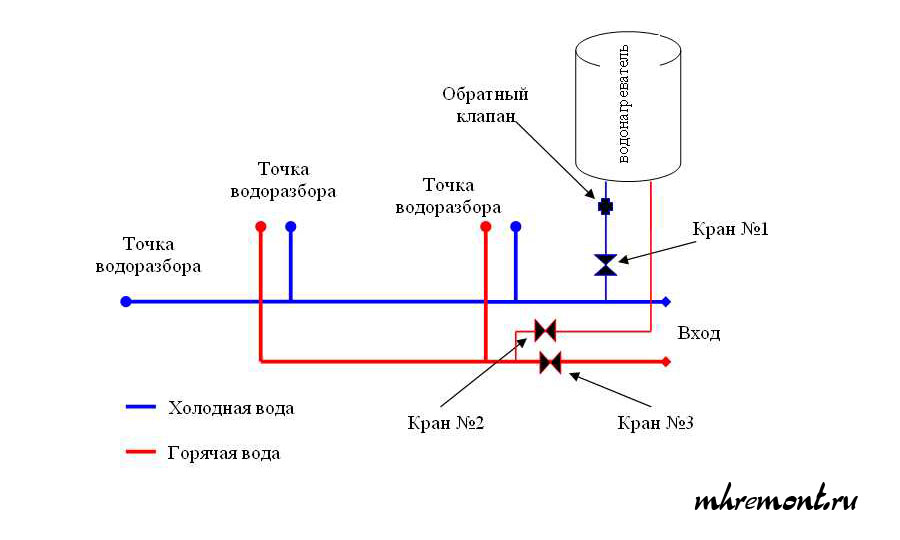

Стандартная схема подключения накопительного водонагревателя представлена на рисунке ниже. Конфигурация схемы подключения обусловлена как особенностями работы самого водонагревателя, так и необходимостью его временного отключения и слива воды.

Увеличить Если смотреть слева на право, то первая точка водоразбора будет унитаз, вторая умывальник, третья ванна. Так расположены водопроводные трубы в среднестатистической квартире. Водонагреватель может быть подключен в любом месте. Однако подключение водонагревателя вблизи стояка наиболее удобно.
Рис.1. Если смотреть слева на право, то первая точка водоразбора будет унитаз, вторая умывальник, третья ванна. Так расположены водопроводные трубы в среднестатистической квартире. Водонагреватель может быть подключен в любом месте. Однако подключение водонагревателя вблизи стояка наиболее удобно.

Следует обратить внимание на следующие компоненты схемы — это кран № 1, 2, 3 и обратный клапан.

Обратный клапан предохраняет слив горячей воды через трубу с холодной водой. Принцип работы накопительного водонагревателя заключен в том, что под напором холодной воды горячая вода выдавливается из бака. Конструктивно это организовано так, что подача холодной воды осуществляется снизу бака, а отбор горячей воды сверху. При отсутствии обратного клапана горячая вода будет попадать в систему водопровода холодной воды.

Казалось бы, такое невозможно, но это только на первый взгляд. Такая ситуация происходит достаточно часто при отсутствии обратного клапана и одновременном отключении холодного и горячего водоснабжения. В этом случае при открытии крана с горячей водой получается подсос воздуха, и вода из бака уходит в систему холодного водоснабжения.

Кран № 1 и кран № 2 всегда работают в паре, они необходимы, чтобы отсекать накопительный водонагреватель от системы водоснабжения. Эти краны находятся в положении открыто, когда водонагреватель подключен, и закрыто, когда выключен. Благодаря этим кранам можно отключать накопительный водонагреватель не только когда возобновляется подача горячей воды, но и для снятия его, например, для ремонта.

Кран № 3 необходим для отключения горячего водоснабжения. Он так же важен, как и остальные компоненты схемы. Если не перекрывать этот кран во время использования накопительного водонагревателя, то вашей горячей водой могут пользоваться соседи. Происходит это потому, что горячая вода из водонагревателя соединяется с системой центральной подачи горячей воды, и вся вода будет уходить в общую систему.

Установка накопительного водонагревателя

Установку водонагревателя начинают с определения места, где он будет располагаться. На этом этапе необходимо соблюсти несколько требований.

  • Накопительный водонагреватель желательно устанавливать вблизи стояков горячей и холодной воды, так будет проще его включать и отключать.
  • Водонагреватель следует устанавливать на такой высоте, чтобы было удобно задавать требуемую температуру, т.е. блок автоматики нагревателя должен быть в зоне доступности.
  • Рядом с накопительным водонагревателем должна находится электрическая розетка. При этом электрическая розетка должна располагаться на расстоянии не менее 1 м от ванной или умывальника.
  • Накопительный водонагреватель — это электрический прибор высокой мощности и потенциально опасен. Поэтому для накопительного водонагревателя желательно предусмотреть отдельную электрическую линию. Для подключения к электросети водонагревателей мощностью до 3кВт применяют провод сечением 2,5 мм. Кроме того, на эту линию устанавливают УЗО (устройство защиты от короткого замыкания), в том случае если это устройство не установлено ранее или водонагреватель не имеет собственного УЗО.
  • Для подключения накопительного водонагревателя необходимо в системе водопровода квартиры предусмотреть два отвода для холодной и горячей воды.

Если все вышеперечисленные условия соблюдены, то для подключения накопительного водонагревателя необходимо проделать следующую работу.

  • Приобрести 2 шланга и 2 шаровых крана.
  • Смонтировать водонагреватель на стене используя крепеж, который обычно идет в комплекте с водонагревателем.
  • Установить обратный клапан на патрубок подачи холодной воды в водонагреватель.
  • На отводы установить шаровые краны.
  • Используя шланги подключить водонагреватель к отводам системы водоснабжения.

На практике при монтаже накопительного водонагревателя часто сталкиваются с двумя трудностями нехватка места под установку и отсутствие отводов для подключения водонагревателя в системе водопровода квартиры. Решаются два этих вопроса достаточно просто.

Накопительный водонагреватель, в принципе, может быть установлен в любом месте. Часто нагреватели объемом до 50 л можно легко смонтировать под мойку. Конечно обслуживать его будет не очень удобно, но это решает проблему нехватки места.

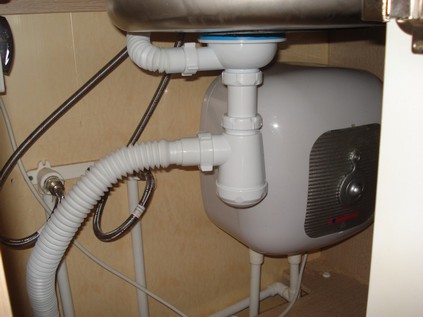

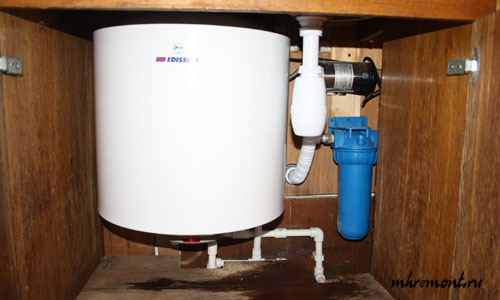

Увеличить Водонагреватели небольших объемов могут быть установлены под мойку. Таким образом, можно решить вопрос нехватки места и одновременно спрятать обогреватель, чтобы он не портил интерьер.
Рис.3. Водонагреватели небольших объемов могут быть установлены под мойку. Таким образом, можно решить вопрос нехватки места и одновременно спрятать обогреватель, чтобы он не портил интерьер.

Водонагреватель можно подключать не только к стационарным отводам, но и к местам установки смесителей. Для этого необходимо установить тройники, и от них провести отводы к водонагревателю. Такие отводы можно сделать из металлопластиковых труб. Можно поступить еще проще, использовать длинные шланги.

Включение/Выключение накопительного водонагревателя

Исходные параметры кран №1 и №2 находятся в положении закрыто, кран № 3 в положении открыто. Для включения водонагревателя необходимо кран №1 и №2 перевести в положение открыто, а кран № 3 в положение закрыто. Для выключения водонагревателя соответственно наоборот.

Как слить воду из водонагревателя

Для того чтобы слить воду из водонагревателя необходимо произвести следующие действия.

  • Перекрыть кран № 1 и №2.
  • Снять обратный клапан, и на вход обогревателя надеть шланг для удобства слива.
  • Отсоединить трубу или шланг от патрубка с горячей водой на водонагревателе.
  • После чего вода под действием силы тяжести сольется через шланг, подключенный к патрубку холодной воды на водонагревателе.

ФОТО подключения водонагревателя

Теперь несколько фотографий, как реально подключается водонагреватель. Следует сказать, что подключение накопительного водонагревателя следует начинать с определения места его установки. В данном примере водонагреватель установлен над ванной, а весь трубопровод смонтирован под ванной и в коробе закрывающим трубы канализации. Сделано это по причине того, что подключался водонагреватель после укладки плитки. Получилось не очень эстетично. Поэтому подключение водонагревателя необходимо планировать на стадии прокладки водопроводных труб.

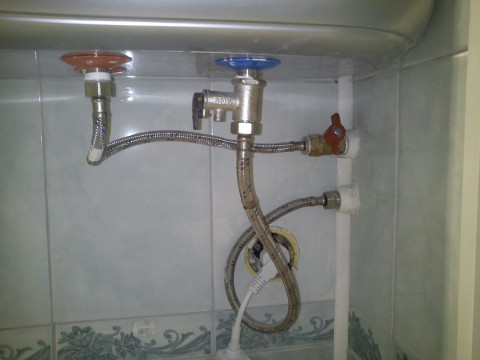

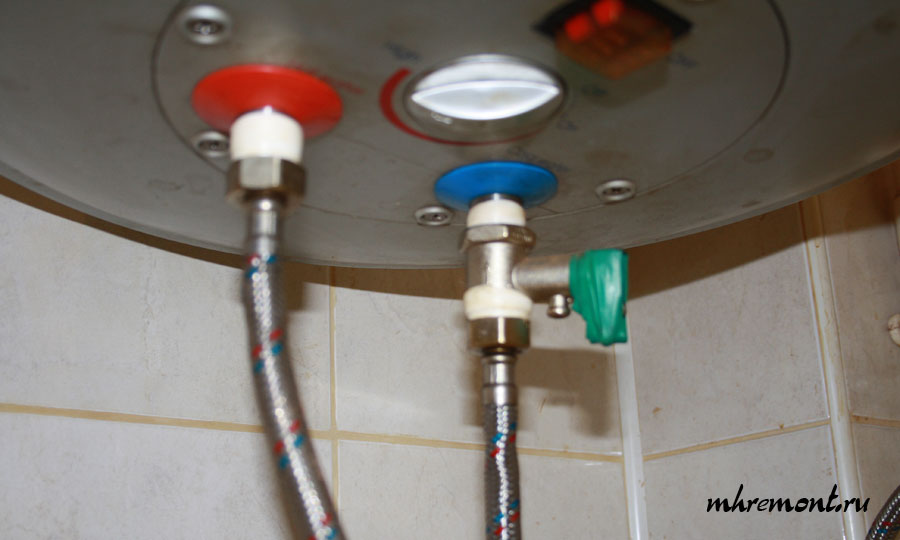

Увеличить Гибкое подключение
Рис.4. Гибкое подключение

На фото показан подвод горячей и холодной воды в накопительный водонагреватель и установленный обратный клапан. Хочу обратить внимание. Что подмотку следует делать только вместе соединения обратного клапана и патрубка с холодной водой. При таком способе соединения шлангами, делать подмотку нет необходимости. В данном случае это была вынужденная мера, т.к. шланги оказались не качественными. Изолентой замотана ручка сброса давления т.к. со временем треснула.

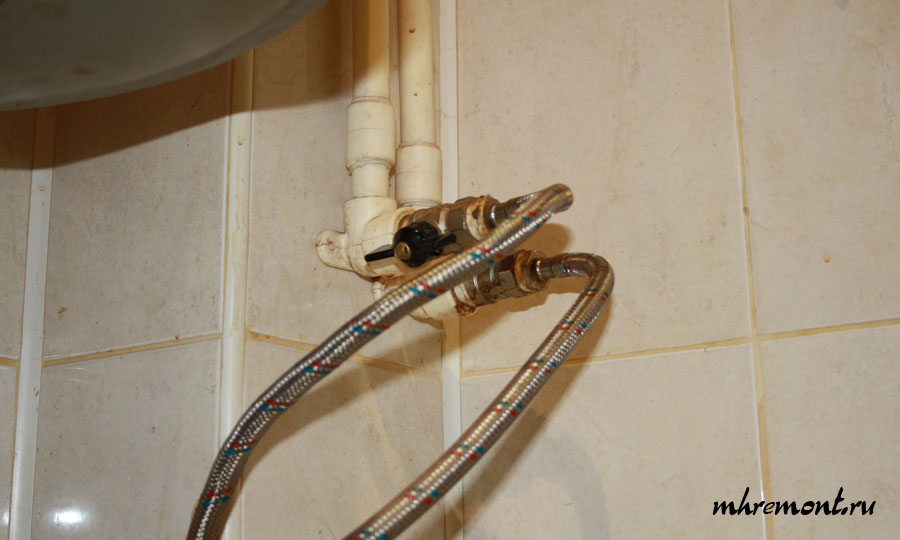

Увеличить Подключение к водопроводу
Рис.5. Подключение к водопроводу

На фото изображены краны № 1 и № 2 они выведены непосредственно к водонагревателю для удобства включения и выключения.

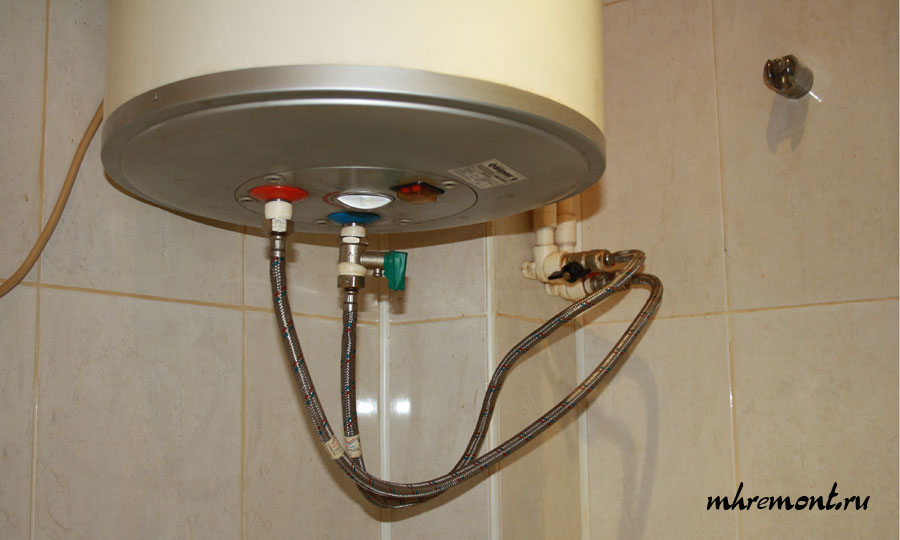

Увеличить Фото гибкого подключения
Рис.6. Фото гибкого подключения

Вот собственно вся система в сборе.

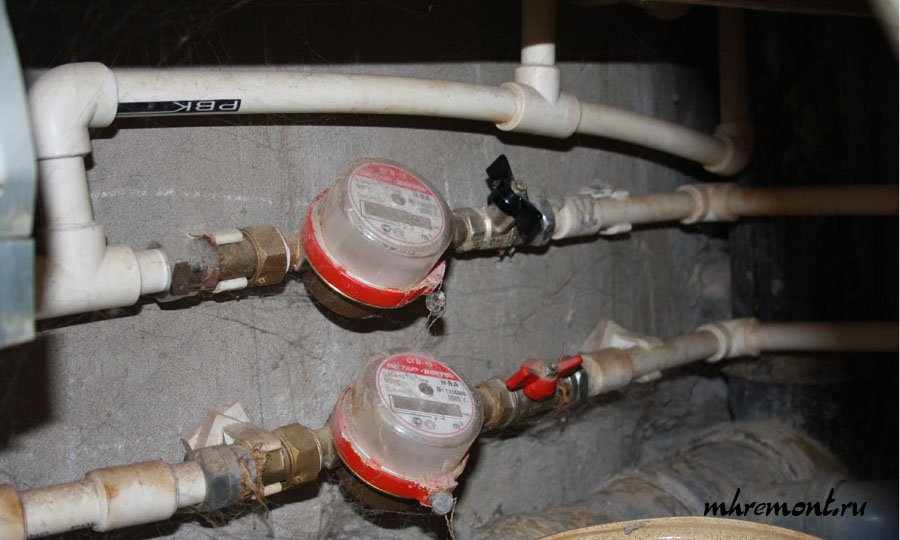

Увеличить Прокладка труб
Рис.7. Прокладка труб

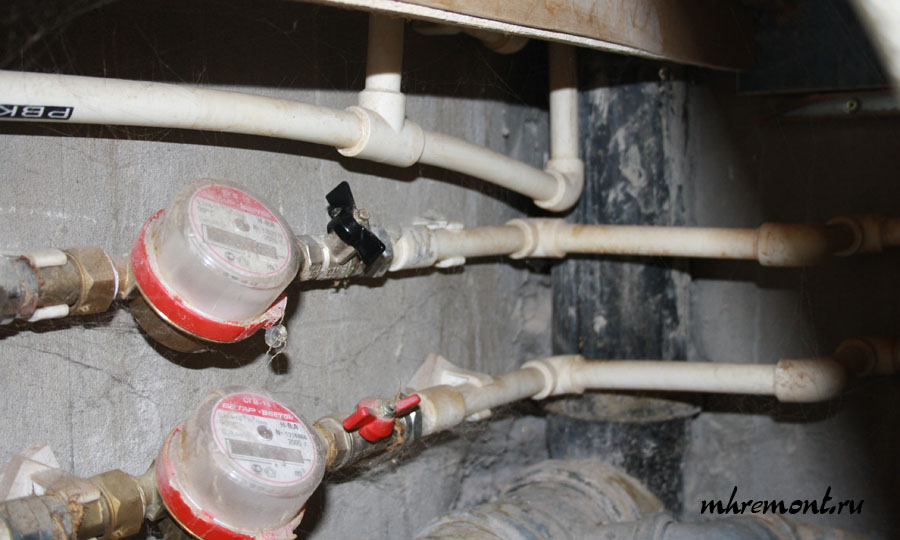

Увеличить Подвод труб к водонагревателю
Рис.8. Подвод труб к водонагревателю

Здесь показана врезка в водопровод. Средняя труба это горячее водоснабжение. Она на фото перекрыта. Верхняя труба это подача воды из водонагревателя в систему. Крайне правая идет от водонагревателя, средняя на смеситель в ванной и левая на остальную систему.

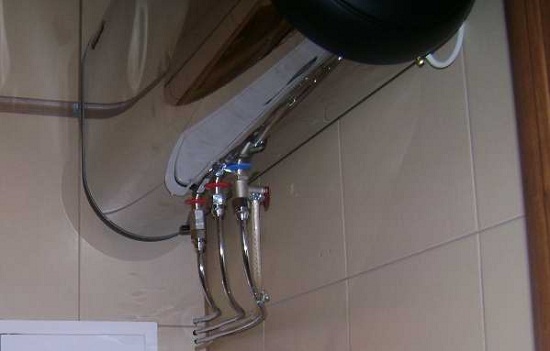

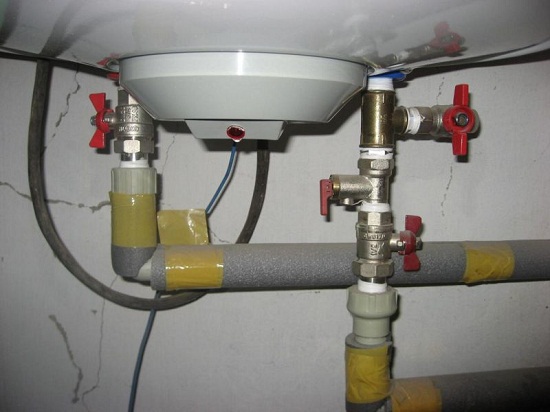

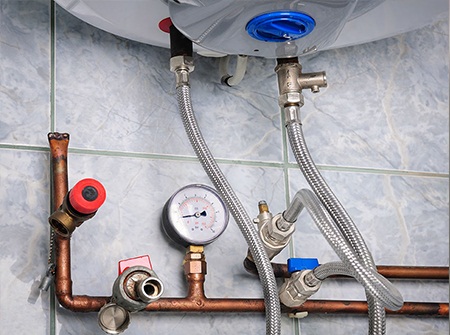

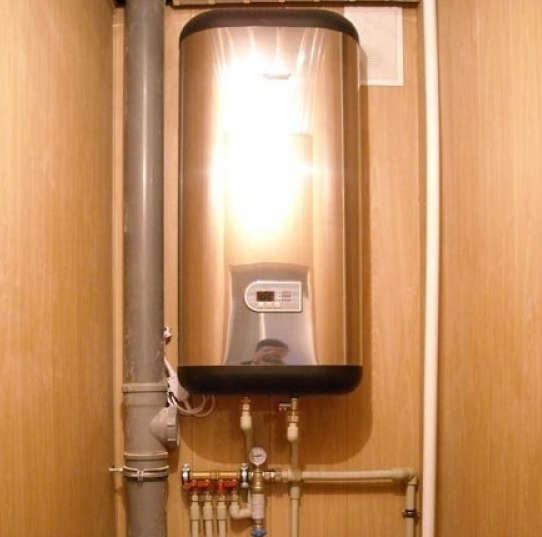

Варианты установки и подключения водонагревателя

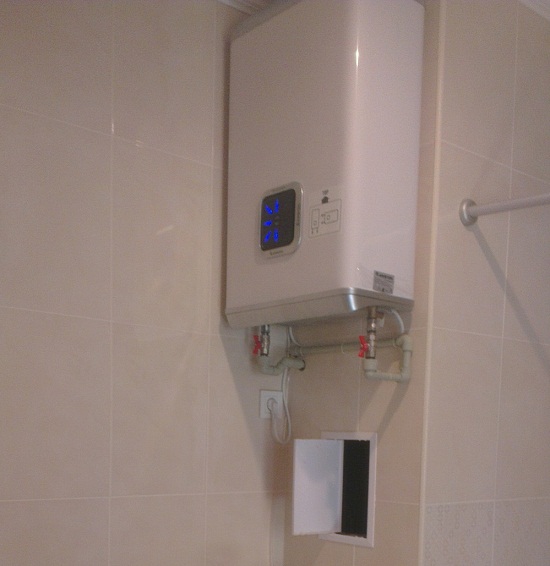

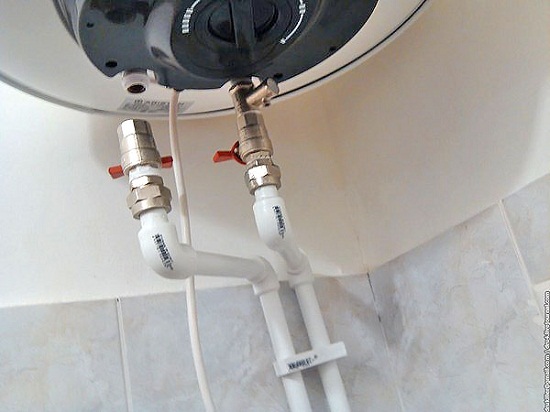

Увеличить Варианты установки и подключения водонагревателя
Рис.10.

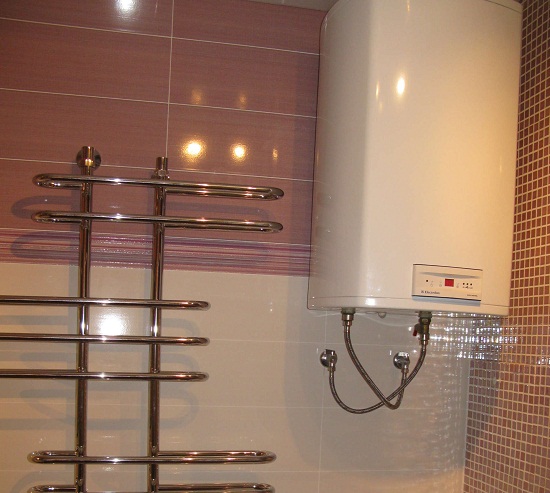

Увеличить Варианты установки и подключения водонагревателя
Рис.11.

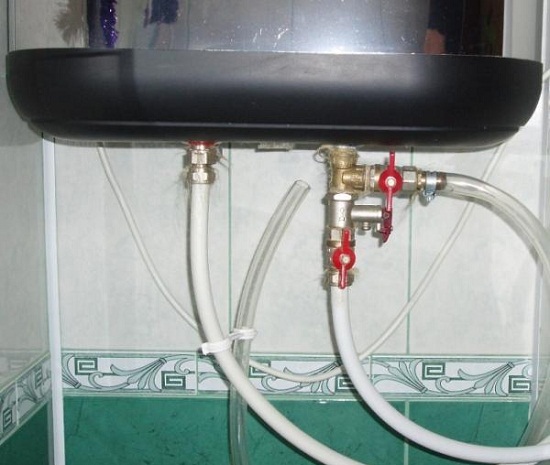

Увеличить Варианты установки и подключения водонагревателя
Рис.12.

Увеличить Варианты установки и подключения водонагревателя
Рис.13.

Увеличить Варианты установки и подключения водонагревателя
Рис.14.

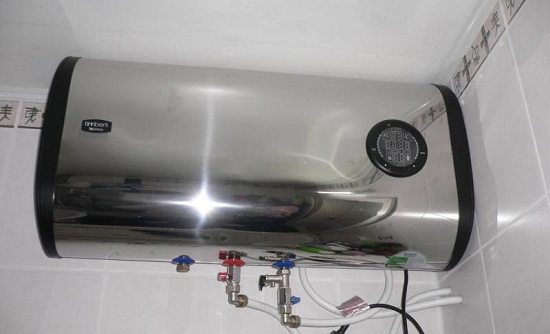

Увеличить Варианты установки и подключения водонагревателя
Рис.15.

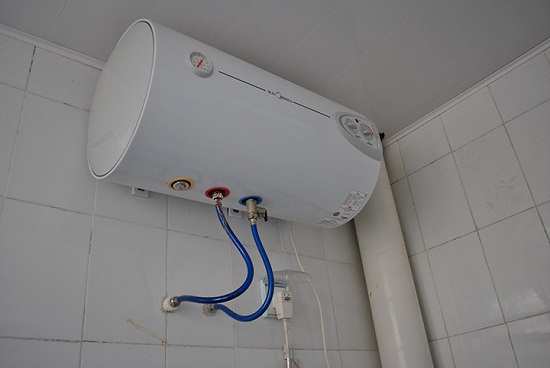

Увеличить Варианты установки и подключения водонагревателя
Рис.16.

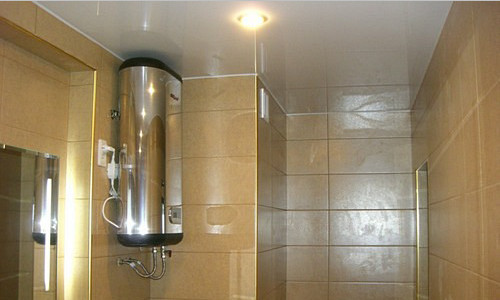

Увеличить Варианты установки и подключения водонагревателя
Рис.17.

Увеличить Варианты установки и подключения водонагревателя
Рис.18.

Увеличить Варианты установки и подключения водонагревателя
Рис.19.

Увеличить Варианты установки и подключения водонагревателя
Рис.20.

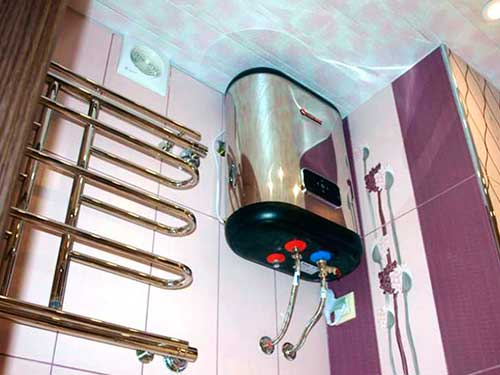

Увеличить Варианты установки и подключения водонагревателя
Рис.21.

Мы рассмотрели, как установить и подключить накопительный водонагреватель в городской квартире. Как видно из описания вся работа достаточно проста. Однако следует учитывать, что накопительный водонагреватель предназначен для длительного использования. Поэтому установку необходимо производить, предварительно хорошо продумав все ее особенности. Таким образом водонагревателем будет удобно пользоваться, и он не испортит интерьер того помещения, в котором установлен.
