Сварка полипропиленовых труб - пошаговая инструкция

Полипропиленовые трубы нашли широкое применение в системах водоснабжения, отопления и подачи сжатого воздуха. Широкое распространение трубы из полипропилена получили благодаря своим длительному срок службы более 50 лет, простоте монтажа и сварки, а также низкой стоимости самих труб и фитингов к ним. Ключевым моментом прокладки водопровода или отопления является соединение элементов. Все элементы полипропиленовых труб соединяют с помощью сварки (пайки). Технология сварки полипропиленовых труб проста и доступна каждому, однако важно неукоснительно ее соблюдать, т.к. это залог длительного срока службы водопровода.

Для работы с полипропиленовыми трубами необходимо иметь два специальных инструмента: сварочный аппарат для полипропиленовых труб и ножницы для резки труб. Так же необходимы дополнительные элементы к сварочному аппарату — это насадки. Применяется 4 варианта насадок для труб диаметром 20 мм, 25 мм, 32 мм, 40 мм.

Перед началом сварки труб необходимо разогреть сварочный аппарат до нужной температуры. Если пайка труб выполняется в помещении при средней температуре воздуха 10 - 30 градусов, то для сварки труб диаметром 20 мм, 25 мм необходимо выставить температуру на сварочном аппарате 250 - 260 градусов, для труб диаметром 32мм, 40 мм – 270 - 290 градусов.

Если пайка труб выполняется на улице либо при пониженной температуре или на ветру, то режим работы паяльника нужно подбирать индивидуально. Как правило, в случае работы при неблагоприятных условиях, для качественной пайки труб температуру разогрева сварочного аппарата необходимо увеличивать на 20 - 30 градусов.

Перед сваркой двух элементов необходимо убедиться в отсутствии заусенцев и загрязнений на свариваемых поверхностях, и при необходимости их удалить. На соединяемых деталях необходимо поставить метки. Метки удобно делать маркером. Первая метка будет означать глубину сварки. Эту метку необходимо ставить на трубе на расстоянии 10 мм от торца трубы. Вторая метка ставится на трубе и фитинге и обозначает правильное положение элементов при соединении.

Увеличить Для сварки трубы и фитинга поднесите оба элемента к сварочному аппарату и насадите их одновременно на насадки. Трубу помещают в насадку до отметки, фитинг до упора. Далее необходимо удерживать соединяемые детали неподвижно. При пайке труб диаметром 20 мм время удержания должно быть около 5 с, 25 мм – 7 с, 32 мм – 8 с, 40 мм – 12 с.

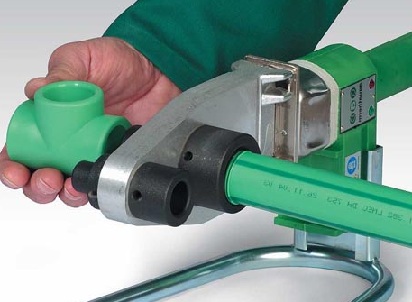

Рис.1. Для сварки трубы и фитинга поднесите оба элемента к сварочному аппарату и насадите их одновременно на насадки. Трубу помещают в насадку до отметки, фитинг до упора. Далее необходимо удерживать соединяемые детали неподвижно. При пайке труб диаметром 20 мм время удержания должно быть около 5 с, 25 мм – 7 с, 32 мм – 8 с, 40 мм – 12 с.

Увеличить После необходимой выдержке на сварочном аппарате, снимите элементы с насадок и соедините, руководствуясь метками. В таком положении необходимо удерживать детали до твердения полипропилена, примерно 5 – 15 секунд. При соединении свариваемых деталей их нельзя поворачивать друг относительно друга. Это может привести к некачественной сварке элементов.

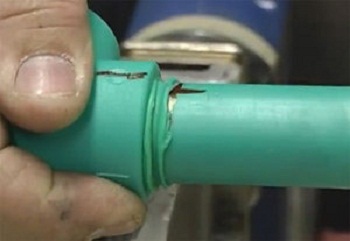

Рис.2. После необходимой выдержке на сварочном аппарате, снимите элементы с насадок и соедините, руководствуясь метками. В таком положении необходимо удерживать детали до твердения полипропилена, примерно 5 – 15 секунд. При соединении свариваемых деталей их нельзя поворачивать друг относительно друга. Это может привести к некачественной сварке элементов.

Сварку полипропиленовых труб удобно выполнять на верстаке, закрепив сварочный аппарат с помощью зажима. Естественно так можно спаять не весь водопровод, однако варить трубы с неподвижным сварочным аппаратом проще и быстрее, чем на весу. Поэтому работу по сварке следует планировать таким образом, чтобы большую часть элементов соединить на верстаке, а затем собранные части водопровода соединить непосредственно на месте.

При сварке полипропиленовых труб могут применяться различные фитинги. Наиболее распространены следующие виды фитингов:

  • Муфта – предназначена для соединения отрезков труб между собой.
  • Уголок – предназначен для изменения направления водопровода. Уголки могут иметь изгиб 45, 90, 135 градусов.
  • Тройник – применяется для соединения трех труб.
  • Обвод – применяется при пересечении труб без соединения, например, при пересечении горячего и холодного водопровода.
  • Фитинг с резьбой – предназначен для перехода на дюймовую резьбу. Фитинги бывают с внутренней и наружной резьбой. Также существуют разъемные и не разъемные фитинги. Неразъемные фитинги используются для съемных элементов, например, шланг, счетчик учета воды. Разъемные фитинги применяются для соединения полипропиленового водопровода со стальным, подключения полотенцесушителя, водонагревателя и пр.
  • Водная розетка и установочная планка – применяется для подключения кранов и смесителя.

В целях экономии материалов и снижения объема сварочных работ могут применяться комбинированные фитинги, например, фитинг тройник с переходом на дюймовую резьбу и др. При проектировании нового водопровода фитинги подбираются индивидуально.

Для удобства выполнения сварочных работ водопровод из полипропилена ведет от основного стояка. Большим достоинством полипропиленовых труб является возможность монтировать их в теле стены. В этом случае предварительно делают штробу для укладки водопровода. Сваривают водопровод, после чего устанавливают его в подготовленные штробы.

Мы рассмотрели технологию сварки полипропиленовых труб, а также основные элементы водопровода и их назначение. С их помощью можно сварить водопровод любой сложности, который благодаря свойствам полипропилена и качественной сварке прослужит ни одно десятилетие.
