Насосная станция для глубокой скважины

Водоснабжение дома решается за счет устройства скважины или колодца. Для подъема воды из скважины применяются насосные станции. Они обеспечивают добычу воды и доставку ее всем потребителям. Однако насосная станция может поднимать воду с глубины не более 6 - 8 метров. Решить данную проблему можно различными способами. О том, как добыть воду из глубокой скважины будет рассказано в этой статье.

Любой поверхностный насос в том числе и насосная станция не могут поднять воду с глубины более 8 метров. При этом производительность и напор насоса начинает падать уже с глубины 6 метров. Это происходит благодаря атмосферному давлению. Не вдаваясь в физику процесса можно сказать, что ключевым фактором является перепад высот между насосом и точкой забора воды.

Существует несколько способов решения этой проблемы.

  • Установка насосной станции как можно ближе к точке водозабора.
  • Применение насосной станции с эжектором, либо дополнительный монтаж труб для эжектора.
  • Использование погружного или скважинного насоса с последующем подключением к насосной станции, для создания требуемого давления в системе водопровода.

Как установить насос ближе к воде?

Часто водоносный слой располагается на отметке 6 – 10 м. В этом случае для сокращения расстояния между насосом и точкой водозабора целесообразно установить насосную станцию ниже уровня земли. Реализовать это можно двумя способами: установить насосную станцию в подвале дома или непосредственно над скважиной смонтировать кессон.

Установка насосной станции в подвале достаточно удачное решение проблемы. В сухом подвале рядом с насосом можно смонтировать систему очистки воды и пр. устройства для водоподготовки.

Важно принять во внимание, что насосная станция сильно шумит это будет вызывать дискомфорт. Поэтому в этом случае целесообразно применять насосные станции премиум класса с низкими характеристиками уровня шума, например, Gardena 5000/5 Premium Eco или AL-KO HW 5000 FMS Premium.

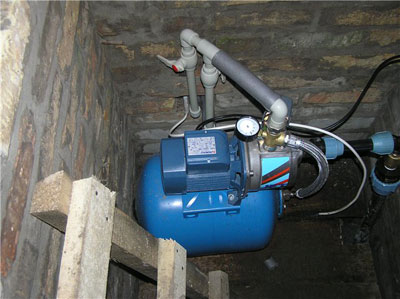

Увеличить Одним из вариантов решения проблемы добычи воды из скважины глубиной более 8 метров является установка насосной станции ближе к поверхности воды. Наиболее оптимальный вариант — это установка насоса в кессон. Обычно дно кессона располагается на глубине 2 м от поверхности земли. Часто этого достаточно. Кроме того, такой подход предохранит насос от замерзания зимой.
Рис.1. Одним из вариантов решения проблемы добычи воды из скважины глубиной более 8 метров является установка насосной станции ближе к поверхности воды. Наиболее оптимальный вариант — это установка насоса в кессон. Обычно дно кессона располагается на глубине 2 м от поверхности земли. Часто этого достаточно. Кроме того, такой подход предохранит насос от замерзания зимой.

Второй способ решения проблемы — это установка кессона непосредственно над скважиной, в этом случае насос монтируется в кессоне и шум роли не играет. Кессон можно изготовить самостоятельно, либо приобрести готовый. У готового кессона есть важное преимущество — это гидроизоляция, что важно при высоком уровне грунтовых вод. Хорошим примером современного кессона является металлический кессон ГАРАНТ 1.

Внешний эжектор и способы его установки

Для подъема воды с глубины до 20 метров с помощью поверхностного насоса (насосной станции) с успехом применяется эжектор. Эжектор — это механическое устройство, которое за счет форсунки впрыскивает воду в основную трубу создавая дополнительное недостающее давление.

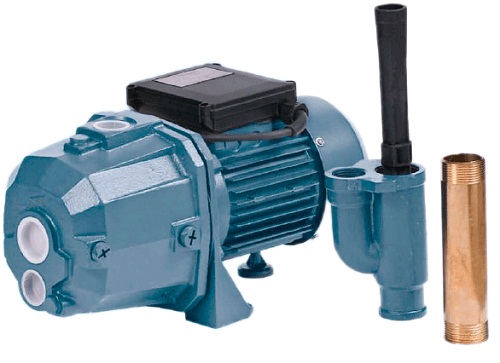

Увеличить Эжектор может быть подключен к любой насосной станции и поверхностному насосу, однако желательно для применения эжектора использовать специализированный насос. Такой насос имеет дополнительное отверстие для подключения трубы идущей к эжектору. Если использовать обычный насос, то на выходе насоса необходимо устанавливать тройник. Один выход тройника образует напорную магистраль, а второй соединяется с эжектором.
Рис.2. Эжектор может быть подключен к любой насосной станции и поверхностному насосу, однако желательно для применения эжектора использовать специализированный насос. Такой насос имеет дополнительное отверстие для подключения трубы идущей к эжектору. Если использовать обычный насос, то на выходе насоса необходимо устанавливать тройник. Один выход тройника образует напорную магистраль, а второй соединяется с эжектором.

Установка эжектора проста. Эжектор устанавливается в точке всасывания, после обратного клапана. Для установки эжектора необходимо две трубы одна основная, вторая вспомогательная. Основная труба от эжектора идет на вход насоса. Вспомогательная труба идет от выхода насоса к эжектору, отбирая часть давления воды.

Особенностью насосной станции с внешним эжектором заключена в том, что недостающее давление берется от этого же насоса. В связи с чем применяемый насос должен быть большей мощности и производительности.

Организовать установку эжектора можно на любом поверхностном насосе, однако удобно, когда насос позволяет установку эжектора без дополнительных отводов, например, насос с внешним эжектором UNIPUMP DP 750.

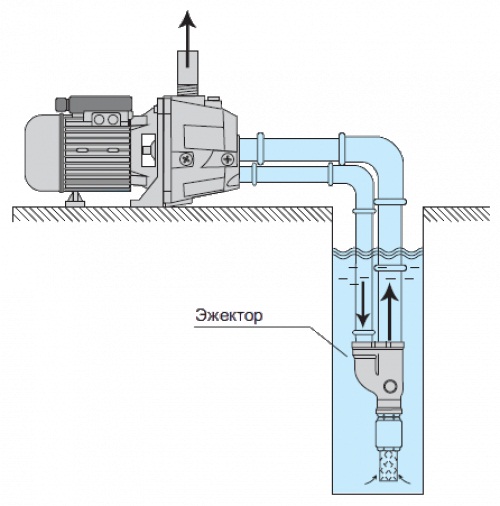

Увеличить С помощью насоса с эжектором можно добыть воду с глубины до 40 м. Однако следует учитывать, что для подъема воды с глубины напор насоса с каждым метром уменьшается. Поэтому для водоснабжения дома из глубокой скважины с применением эжектора необходимо выбирать насос с запасом по напору 30-50%.
Рис.3. С помощью насоса с эжектором можно добыть воду с глубины до 40 м. Однако следует учитывать, что для подъема воды с глубины напор насоса с каждым метром уменьшается. Поэтому для водоснабжения дома из глубокой скважины с применением эжектора необходимо выбирать насос с запасом по напору 30-50%.

Важной особенностью применения насосных станций для подъема воды является обратный клапан и отвод для заполнения основной магистрали.

Когда насос только установлен в подающей трубе нет воды. При включении насоса он будет работать всухую, что недопустимо. Поэтому важно предусмотреть отвод от основной трубы, через который можно наполнить магистраль воду перед первым пуском насоса. При этом обратный клапан, установленный в точке всасывания, не позволит воде из магистрали свободно вытекать, как при первом пуске, так и при последующей работе насоса, обратно в скважину.

Тандем из насосов

В том случае, когда скважина настолько глубока, что невозможно применять описанные выше способы можно сделать установку, состоящую из насосной станции и скважинного (погружного) насоса. Погружной насос устанавливается непосредственно в скважину. Таким образом он подает воду на поверхность. Насосная станция устанавливается около скважины, и создает достаточное давление для питания дома.

Увеличить Для работы тандема необходимо правильно выбрать насосную станцию и погружной насос. Погружной насос должен иметь напорную характеристику на минимум на 10% больше, чем глубина скважины. В этом случае он сможет без проблем поднять воду на поверхность, но не может создать достаточного давления для водоснабжения дома. Как раз для решения этой задачи используется насосная станция. Для обеспечения синхронной работы насосов они подключаются к одному реле давления установленному на насосной станции.
Рис.4. Для работы тандема необходимо правильно выбрать насосную станцию и погружной насос. Погружной насос должен иметь напорную характеристику на минимум на 10% больше, чем глубина скважины. В этом случае он сможет без проблем поднять воду на поверхность, но не может создать достаточного давления для водоснабжения дома. Как раз для решения этой задачи используется насосная станция. Для обеспечения синхронной работы насосов они подключаются к одному реле давления установленному на насосной станции.

При таком подходе насосная станция устанавливается традиционным образом. На вход насосной станции подается вода с скважинного насоса. Синхронность включения насосов обеспечивается за счет подключения питания погружного насоса к реле давления насосной станции.

Несмотря на простоту описанных способов добычи воды с большой глубины, реализация этих вариантов может потребовать усилий не только материальных, но и физических. Поэтому если вы сомневаетесь в том, что сможете реализовать один из вариантов самостоятельно, целесообразно нанять специалистов по обустройству скважин, либо обратиться в специализированные организации для подбора необходимого оборудования.

Мы рассмотрели три основных способа как поднять воду с глубокой скважины. Выбор в пользу того или иного варианта можно сделать исходя из конкретной ситуации. Так если глубина скважины равна 8 м, то следует выбрать первый способ. Если глубина скважины до 30 м, то наиболее выгодный вариант второй. При глубине скважины более 30 м поднять воду и организовать водоснабжение дома можно только последним способом.
