Монтаж водопровода из полипропиленовых труб своими руками

Полипропиленовые трубы (ПП или пластиковые) в системе холодного и горячего водоснабжения неизменно удерживают лидерство на рынке сантехники. Первенство им обеспечивают высокие потребительские качества и простота работы с ними, что позволяет выполнить монтаж водопровода из полипропиленовых труб своими руками без каких-либо проблем, и одновременно сэкономить на ремонте.

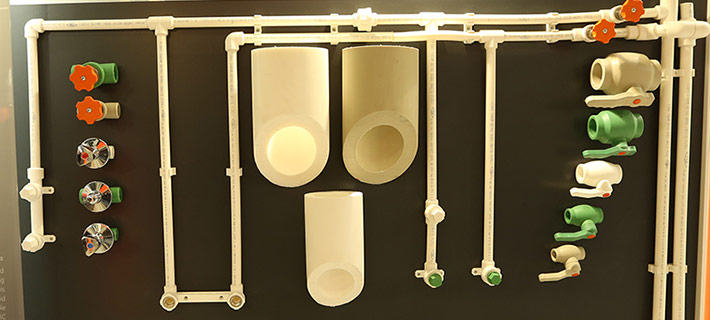

Увеличить Разводка из ПП труб.
Рис.1. Разводка из ПП труб.

Единственное ограничение, которое существует это температура транспортируемой жидкости, она не должна превышать 90 градусов. Это обстоятельство накладывает ограничения по применяемости в системах центрального отопления городского типа.

Особенности системы водоснабжения из ПП труб

В системе горячего и холодного водоснабжения применяются трубы с индексом PN 10 и PN20 соответственно. Индекс PN 20 означает допустимость температуры воды до 90 градусов.

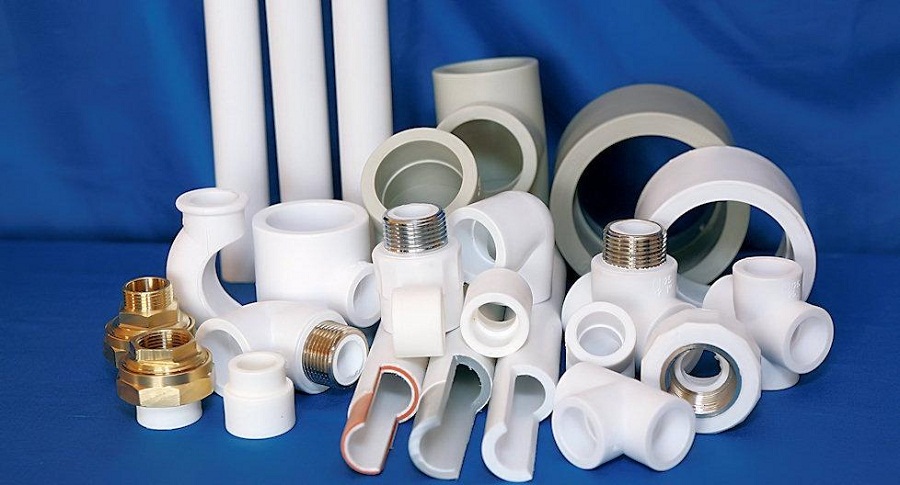

Увеличить Фурнитура для ПП трубопровода.
Рис.2. Фурнитура для ПП трубопровода.

Для соединения отдельных частей магистрали используют ПП фитинги. Для подсоединения к водопроводу сантехнических приборов применяют резьбовые фитинги. Они в свою очередь делятся на:

  • Неразъемные.
  • Разъемные.

Неразъемные применяются для подключения счетчиков учета, смесителей и гибкой подводки.

Разъемные применяются там, где есть необходимость демонтажа сантехнического элемента для замены, например, подключение водонагревателя напрямую к системе.

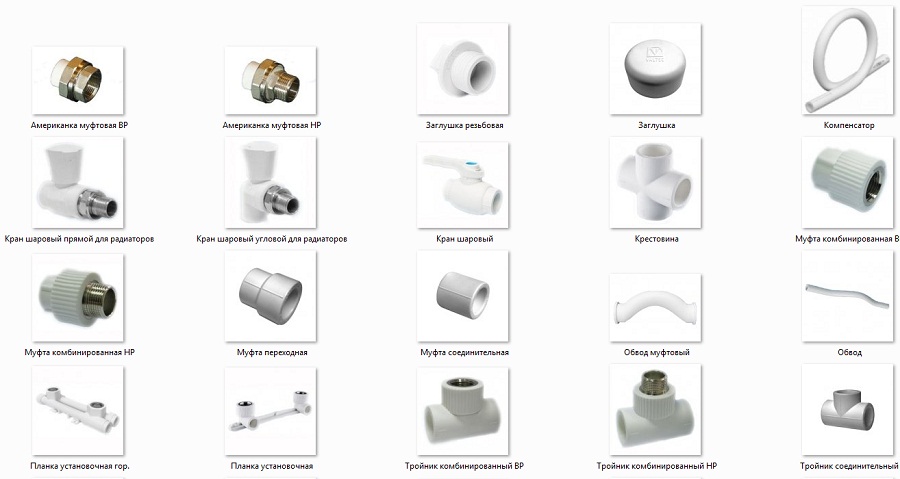

Увеличить Разновидности соединительных элементов.
Рис.3. Разновидности соединительных элементов.

Закрытый способ. Трубы прокладываются в предварительно изготовленных полостях в стене, и в дальнейшем скрываются под облицовкой. Такой подход не нарушит дизайна помещения.

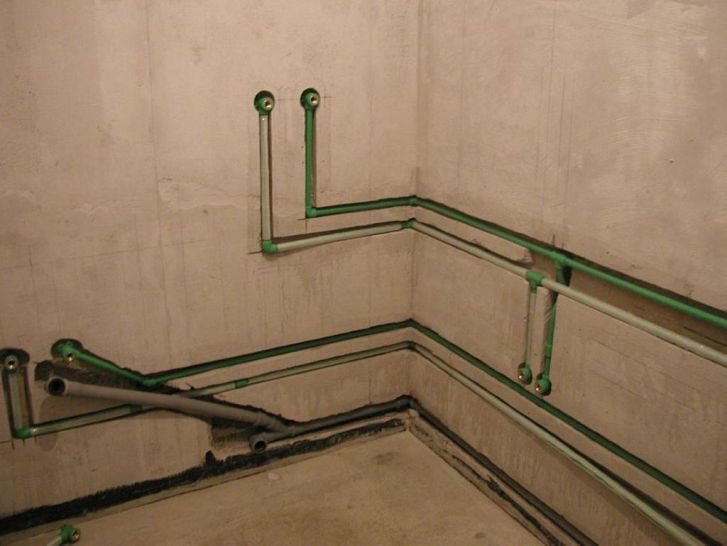

Увеличить Скрытая разводка.
Рис.4. Скрытая разводка.

Чаще всего применяется последовательная система, т.к. она наиболее проста и наименее затратная.

Сварка полипропиленовыйх труб

ПП трубы соединяются в раструб по средствам сварки. Для этой работы потребуется сварочный аппарат и отрезные ножницы.

Порядок проведения сварочных работ следующий:

  • На сварочник устанавливают плашки соответствующего диаметра.
  • Подключают аппарат к сети и выставляют температуру нагрева примерно 260 градусов.
  • Пока аппарат греется нарезают трубы на требуемой длины.
  • Торцы труб зачищают от заусенцев и грязи.
  • Маркером отмечают глубину соединения (примерно 10 мм) и направление стыка.
  • На разогретые плашки насаживают соединяемые детали и прогревают их в течении 5-10 с.
  • Согласно ранее сделанной разметки элементы соединяют и удерживают до затвердевания 10 -30 с.

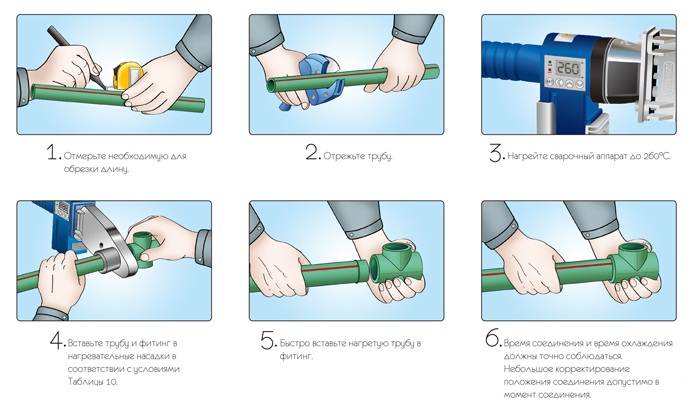

Увеличить Порядок сварки.
Рис.5. Порядок сварки.

Прокладка магистрали

Работу по установке системы начинают с разметки стен и установки клипс, которыми будут закрепляться трубы. Здесь важно чтобы крепежный элемент не попал на место соединения труб. Поэтому, особенно при сложной разводке, клипсы устанавливают по мере сборки трубопровода.

Следует правильно выбрать направление проведения работ, т.е. начинать сборку следует от центральной магистрали и идти в сторону потребителя по мере необходимости делая боковые отводы для сантехники, а не наоборот.

Традиционно порядок элементов системы следующий:

  • Запорный шаровый кран (латунный);
  • Фильтр грязевик;
  • Прибор учета;
  • Неразъемный фитинг с которого начинается вся ПП система водопровода.

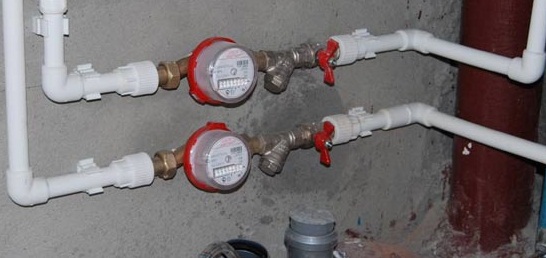

Увеличить Установка счетчиков и грязевиков.
Рис.6. Установка счетчиков и грязевиков.

В местах подключения сантехники могут быть установлены шаровые ПП краны или резьбовые фитинги для установки декоративной запорной арматуры.
