Монтаж регулируемых полов: 2 технологии сборки пола

Существует два способа монтажа регулируемого пола. Они отличаются применяемыми элементами регулирования. Подробно оба способа будут рассмотрены в этой статье.

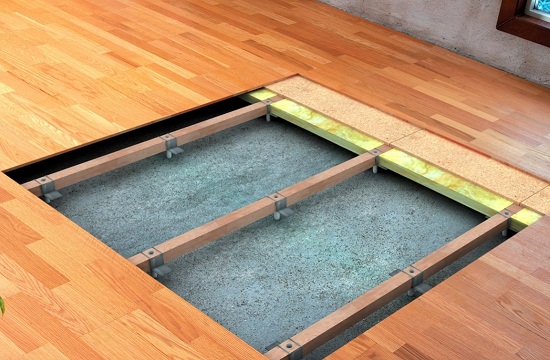

Регулируемый пол состоит из системы регулирования и настила. Система регулирования состоит из брусков и специальных элементов, обеспечивающих точное выравнивание пола. Настил может быть выполнен фанерой, либо другим листовым материалом. Монтаж регулируемых полов сводится к двум этапам: установка системы регулирования и настил поверхности пола.

Наибольшей популярностью пользуются две технологии монтажа регулируемых полов. Технологии монтажа отличаются применением различных элементов регулирования (конструктивное отличие). Монтаж пола на болтах подразумевает использование специальных болтов и втулок из высокопрочного пластика. Другой вариант монтажа – применение клиновых анкеров с длиной шпилькой. Благодаря конструктивным отличиям работу по монтажу и регулировке различна.

Монтаж регулируемого пола на пластиковых болтах

Для монтажа пола можно приобрести готовый комплект. Комплект монтажа регулируемого пола состоит из пластиковых болтов, втулок и дюбель-гвоздей. Дополнительно потребуются саморезы длиной 16 – 25 мм для крепления втулок к брускам.

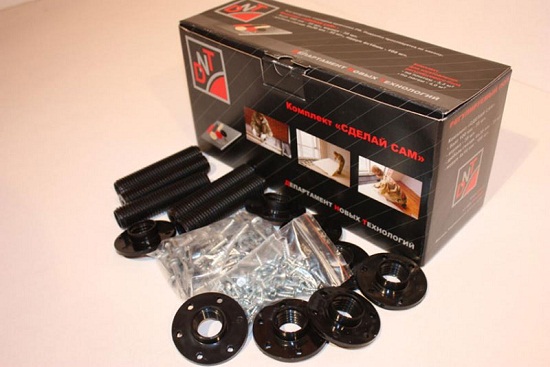

Увеличить Комплект монтажа регулируемого пола на болтах. Комплект состоит из болтов (на заднем плане), втулок (на переднем плане) и дюбель гвоздей. Комплекты могут иметь различный состав по количеству элементов.
Рис.1. Комплект монтажа регулируемого пола на болтах. Комплект состоит из болтов (на заднем плане), втулок (на переднем плане) и дюбель гвоздей. Комплекты могут иметь различный состав по количеству элементов.

Монтаж регулируемого пола начинают со сборки системы регулирования. Для этого в бруске сверлятся отверстия, отступив от края бруска 10 см. Отверстия располагают на одинаковом расстоянии. Расстояние между отверстиями должно быть 30 – 40 см. Соосно отверстиям к бруску саморезами закрепляется втулка. Во втулку вворачивают пластиковый болт. Эти операции повторяются со всеми брусками регулируемого пола.

Увеличить Монтаж установочного комплекта на брусок. Отступив 10 см от края бруска с шагом 40 см сверлят отверстия под болты. С нижней части бруска соосно проделанному отверстию устанавливают втулку (на фото не показано). В установленную втулку вворачивают болт. Далее бруски раскладывают по полу. Расстояние между брусками примерно 40-50 см.
Рис.2. Монтаж установочного комплекта на брусок. Отступив 10 см от края бруска с шагом 40 см сверлят отверстия под болты. С нижней части бруска соосно проделанному отверстию устанавливают втулку (на фото не показано). В установленную втулку вворачивают болт. Далее бруски раскладывают по полу. Расстояние между брусками примерно 40-50 см.

Монтаж подготовленных брусков выполняют следующим образом. Брусок с установленными болтами размещают на требуемом месте. Через крайние болты сверлят отверстие в основании пола и устанавливают дюбель-гвоздь в крепежное отверстие болта. Вращая болт, добиваются нужного положения бруска по вертикали, а также правильного взаимного положения с соседним бруском. Положение бруска контролируют уровнем. Для фиксации бруска, ранее установленные дюбель гвозди, затягивают. Эти операции выполняют со всеми остальными брусками.

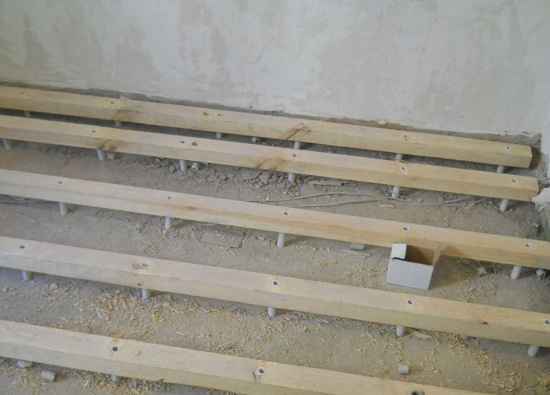

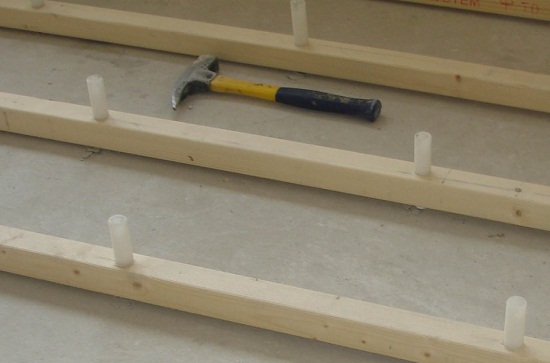

Увеличить Монтаж регулируемого пола. Монтаж начинают с закрепления к основанию пола крайних болтов на всех брусках. Через полость в болте сверлят отверстие в полу и устанавливают в отверстие дюбель-гвоздь, но не фиксируют его. Это повторяют со всеми брусками. Далее болтом брусок поднимают (опускают) до нужного уровня. После чего болт можно зафиксировать дюбель-гвоздем, и перейти к выравниваю положения бруска промежуточными болтами.
Рис.3. Монтаж регулируемого пола. Монтаж начинают с закрепления к основанию пола крайних болтов на всех брусках. Через полость в болте сверлят отверстие в полу и устанавливают в отверстие дюбель-гвоздь, но не фиксируют его. Это повторяют со всеми брусками. Далее болтом брусок поднимают (опускают) до нужного уровня. После чего болт можно зафиксировать дюбель-гвоздем, и перейти к выравниваю положения бруска промежуточными болтами.

После предварительного монтажа и закрепления всех крайних болтов на всех брусках, проводят регулировку брусков промежуточными болтами. С помощью промежуточных болтов брусок выравнивается в горизонтальной плоскости. После чего болты закрепляются дюбель-гвоздями к основанию. Выступающие части болтов срубают с помощью стамески.

После окончания монтажа системы регулирования выполняют прокладку всех необходимых коммуникаций. По верх коммуникаций укладывают утеплитель, так чтобы он был как можно ближе к настилу пола. Таким образом теплоизоляция будет лучше справляться со своей функцией. Если подъем уровня пола достаточно высок, то целесообразно применять специальный крепеж для теплоизоляции.

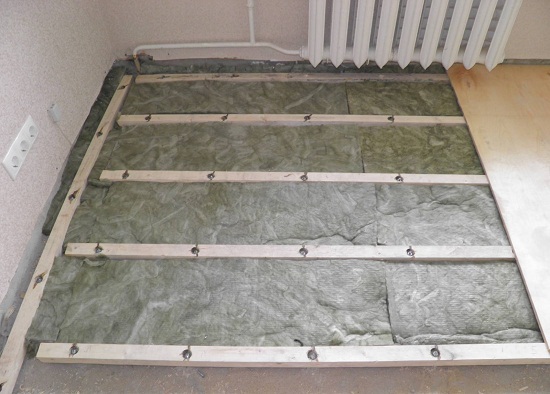

Увеличить Укладка утеплителя в технологическую полость регулируемого пола. Утеплитель может укладываться на основание пола если высота подпольного пространства не велико. Если подпольное пространство более 10 см, то для укладки утеплителя желательно применять специальные держатели. Исключив пространство между утеплителем и настилом, качество теплоизоляции пола значительно возрастет.
Рис.4. Укладка утеплителя в технологическую полость регулируемого пола. Утеплитель может укладываться на основание пола если высота подпольного пространства не велико. Если подпольное пространство более 10 см, то для укладки утеплителя желательно применять специальные держатели. Исключив пространство между утеплителем и настилом, качество теплоизоляции пола значительно возрастет.

Последним этапом монтажа регулируемого пола идет этап укладки настила. Обычно в качестве настила применяется фанера. Фанера укладывается на бруски и закрепляется саморезами длиной 35 - 51 мм. Длина самореза зависит от толщины фанеры. Расстояния между саморезами должно быть 15 – 20 см. Важно отметить, что стыки листов фанеры должны проходить по бруску. Если настил фанеры ведется в несколько слоев, то каждый следующий слой должен располагаться со смещением к предыдущему не менее чем на треть листа.

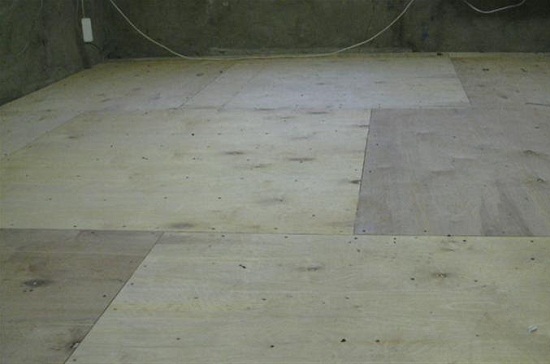

Увеличить При монтаже регулируемых полов в качестве настила применяют фанеру. Хорошо использовать шпунтованную фанеру, так прочность пола будет выше. Для однослойного настила применяют фанеру толщиной не менее 18 мм. Однако лучше укладывать 2 слоя фанеры толщиной 12 мм, так прочность пола будет выше. Фанеру крепят к брускам саморезами с шагом 15-20 мм.
Рис.5. При монтаже регулируемых полов в качестве настила применяют фанеру. Хорошо использовать шпунтованную фанеру, так прочность пола будет выше. Для однослойного настила применяют фанеру толщиной не менее 18 мм. Однако лучше укладывать 2 слоя фанеры толщиной 12 мм, так прочность пола будет выше. Фанеру крепят к брускам саморезами с шагом 15-20 мм.

Монтаж регулируемого пола на шпильках

Регулируемый пол на шпильках в качестве основного элемента регулирования использует металлическую шпильку толщиной 6 – 8 мм с клиновым анкером и гайку с шайбой увеличенного диаметра. Анкер для регулируемого пола и гайки с шайбами можно приобрести отдельно.

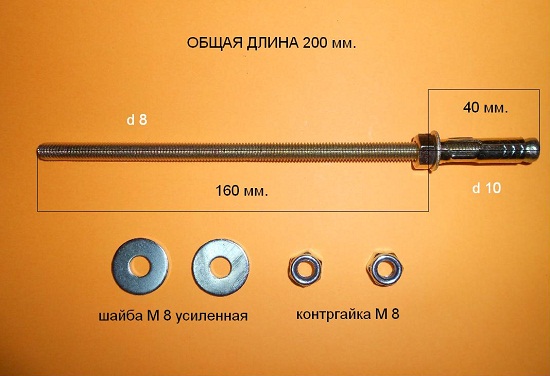

Увеличить Комплект для монтажа регулируемого пола на шпильках. Все элементы регулируемого пола приобретаются отдельно в любом строительном магазине. Стоимость одного комплекта получается значительно ниже, чем комплект на пластиковых болтах. В зависимости от требуемого уровня пола может применяться шпилька различной длины. Чем короче шпилька, тем дешевле комплект.
Рис.6. Комплект для монтажа регулируемого пола на шпильках. Все элементы регулируемого пола приобретаются отдельно в любом строительном магазине. Стоимость одного комплекта получается значительно ниже, чем комплект на пластиковых болтах. В зависимости от требуемого уровня пола может применяться шпилька различной длины. Чем короче шпилька, тем дешевле комплект.

Монтаж регулируемого пола начинают с подготовки брусков. Для этого отступив от края 10 см в бруске сверлят отверстия с шагом 30 - 40 см. Диаметр отверстий должен быть на 1 – 2 мм больше диаметра шпильки. Соосно проделанным отверстиям в бруске делают углубление глубиной не меньше, чем толщина гайки. Позднее в этих углублениях будет располагаться контргайка, предназначенная для надежного крепления бруска. Таким образом подготавливают все бруски и раскладывают их на места будущего расположения. Расстояние между брусками должно быть не более 30-40 см.

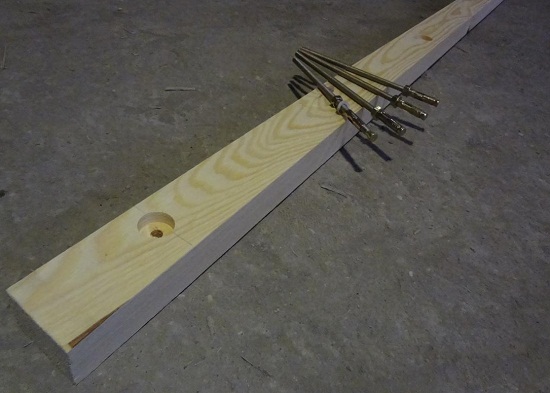

Увеличить Подготовка бруска для монтажа шпилек. Отступив от края бруска 10 см с шагом 40-50 см в бруске сверлят отверстие под установку шпилек диаметром 10 мм (для шпильки М8). С верхней стороны бруска делают углубление сверлом Форстнера или перовым сверлом. Диаметр углубления чуть больше диаметра шайбы, глубина углубления равна толщине гайки + толщина шайбы.
Рис.7. Подготовка бруска для монтажа шпилек. Отступив от края бруска 10 см с шагом 40-50 см в бруске сверлят отверстие под установку шпилек диаметром 10 мм (для шпильки М8). С верхней стороны бруска делают углубление сверлом Форстнера или перовым сверлом. Диаметр углубления чуть больше диаметра шайбы, глубина углубления равна толщине гайки + толщина шайбы.

На втором этапе монтажа необходимо установить анкер для регулируемого пола. Для этого через ранее проделанные отверстия в брусках, сверлят отверстия в основании пола, диаметром равным диаметру анкера. После чего в отверстие забивают анкер и с помощью гайки прочно фиксируют его в основании пола. Данную операцию повторяют для всех брусков и анкеров.

Основой системы регулирования является гайка и шайба. Эти элементы служат механизмом регулирования и опорой для бруска. На все шпильки накручивают гайки и устанавливают шайбы. Положение гайки на шпильке должно быть таким, чтобы брусок мог опуститься ниже требуемого уровня пола.

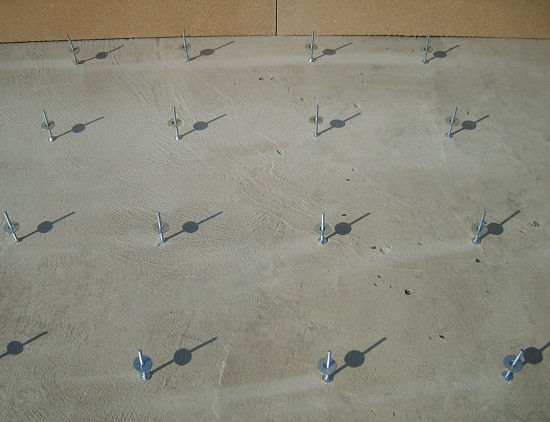

Увеличить Подготовленные бруски раскладывают с шагом 30-40 см и через имеющиеся отверстия в бруске сверлят отверстия в полу под установку анкера. После чего брусок сдвигают и устанавливают анкера. На анкера накручивают гайку с шайбой. На эти гайки будет опираться брусок, и с их же помощью будет выполняться регулирование брусков.
Рис.8. Подготовленные бруски раскладывают с шагом 30-40 см и через имеющиеся отверстия в бруске сверлят отверстия в полу под установку анкера. После чего брусок сдвигают и устанавливают анкера. На анкера накручивают гайку с шайбой. На эти гайки будет опираться брусок, и с их же помощью будет выполняться регулирование брусков.

На следующем этапе монтажа на подготовленные анкера устанавливают бруски и начинают регулировку пола. Регулировку уровня пола начинают с крайних гаек, контролируя положения бруска по уровню как в горизонтальном положении, так и положение бруска относительно соседних брусков. Таким образом, все бруски выставляют в одной плоскости, и закрепляют контргайкой. После чего положение бруска регулируют гайками, установленными на промежуточные шпильки. Выступающие над поверхностью бруска шпильки срезают болгаркой.

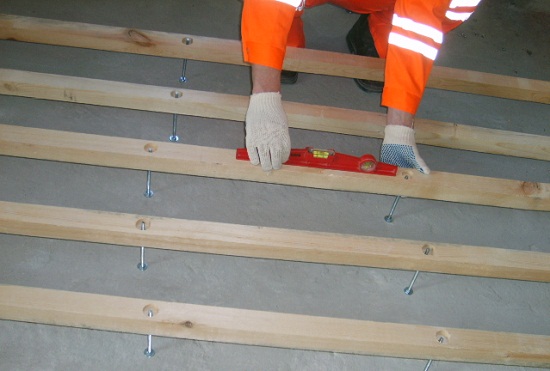

Увеличить Бруски устанавливают на шпильки и устанавливают в нужное положение. Вся регулировка выполняется нижними гайками. Сначала регулируется положение концов бруска, потом положение бруска на промежуточных шпильках. После чего брусок закрепляется гайкой сверху. Лишние части шпилек срезают болгаркой.
Рис.9. Бруски устанавливают на шпильки и устанавливают в нужное положение. Вся регулировка выполняется нижними гайками. Сначала регулируется положение концов бруска, потом положение бруска на промежуточных шпильках. После чего брусок закрепляется гайкой сверху. Лишние части шпилек срезают болгаркой.

Последний этап монтажа регулируемого пола — это укладка коммуникаций, утеплителя и настил фанеры. Фанера стелется аналогично, как и в случае регулируемого пола на болтах.

Увеличить Заключительный этап монтажа регулируемого пола — это настил фанеры. Применяют фанеру толщиной не менее 18 мм для однослойного настила, и толщиной 12 мм для двухслойного. Фанера крепится к брускам саморезами. Для увеличения жесткости пола между брусками и фанерой можно нанести клей ПВА. Также клей наносят и между слоями фанеры.
Рис.10. Заключительный этап монтажа регулируемого пола — это настил фанеры. Применяют фанеру толщиной не менее 18 мм для однослойного настила, и толщиной 12 мм для двухслойного. Фанера крепится к брускам саморезами. Для увеличения жесткости пола между брусками и фанерой можно нанести клей ПВА. Также клей наносят и между слоями фанеры.

Общие моменты монтажа. Применяемые материалы

Для монтажа регулируемого пола помимо элементов системы регулирования потребуется: деревянные бруски и фанера.

Деревянные бруски, применяемые при монтаже полов должны иметь сечение не менее 45х45 мм. Монтаж регулируемых полов не следует выполнять с помощью сырой древесины с непостоянным размером сечения бруса. Это может осложнить сам монтаж, и вызвать проблемы при эксплуатации. Поэтому бруски должны иметь минимальную остаточную влажность, и стабильный размер. Для монтажа регулируемых полов хорошо подойдут срощенные бруски, но это увеличит стоимость материалов. Для защиты от влаги и плесени брус можно обработать специальным антисептиком до начала монтажных работ.

Для обеспечения требуемой прочности и жесткости, при монтаже регулируемого пола следует применять фанеру толщиной не менее 18 мм, если настил ведется в один слой. Если настил выполняют в два слоя, следует использовать фанеру толщиной не менее 12 мм. При монтаже пола, следует обратить внимание на то, что стыки первого слоя фанеры должны проходить по бруску. В качестве дополнительного крепления на бруски можно нанести клей, он придаст полу дополнительную жесткость. При двухслойном настиле каждый последующий слой должен быть смещен на треть листа.

Мы рассмотрели монтаж двух самых распространенных систем регулируемых полов. Обе системы в зависимости от стоимости от объема работ имеют и плюсы, и минусы. Это объясняется двумя факторами: стоимостью компонентов и возможностью их приобретения. Последний фактор наиболее актуален для не больших городов, куда системы регулируемых полов еще не успели дойти.
