Монтаж полипропиленовых труб своими руками - как правильно варить / паять

Полипропиленовые трубы нашли широкое применение благодаря не высокой стоимости, большому сроку эксплуатации и простоте монтажа. Выполнить монтаж полипропиленовых труб своими руками под силу каждому, главное это правильно распланировать работы по монтажу и знать особенности сварки полипропиленовых труб.

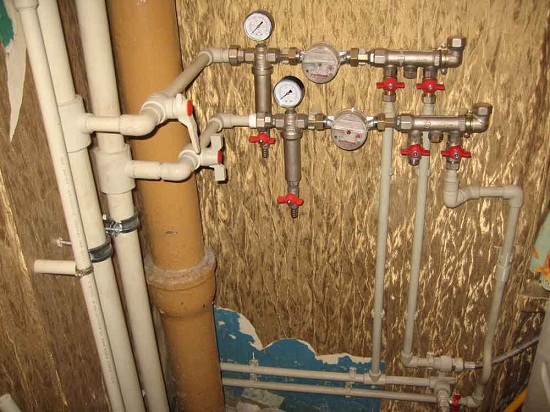

Рис.1. Полипропиленовые трубы могут применяться в любых системах с температурой воды до 90 градусов. Благодаря сварке полипропиленовые трубы очень надежны и долговечны. Минимальный срок эксплуатации 50 лет. При эксплуатации трубы не засоряются и не гниют.

В отличие от других видов труб для монтажа полипропилена необходимо иметь специальный инструмент — это сварочный аппарат для полипропиленовых труб и ножницы для резки труб. Следует отметить, что, не смотря на необходимость приобретения специального инструмента, полипропиленовые трубы все равно выигрывают по стоимости, благодаря дешевизне самих труб и фитингов.

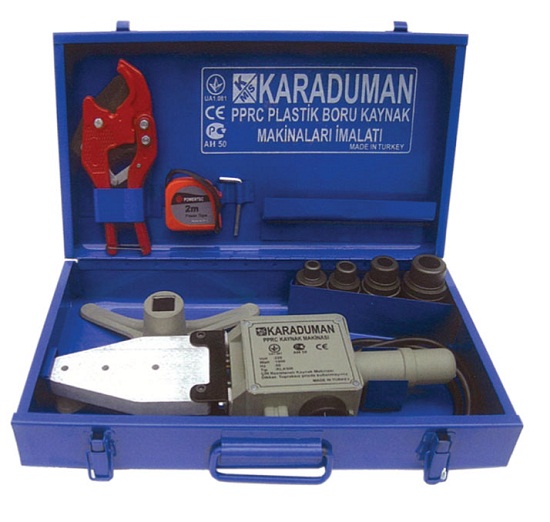

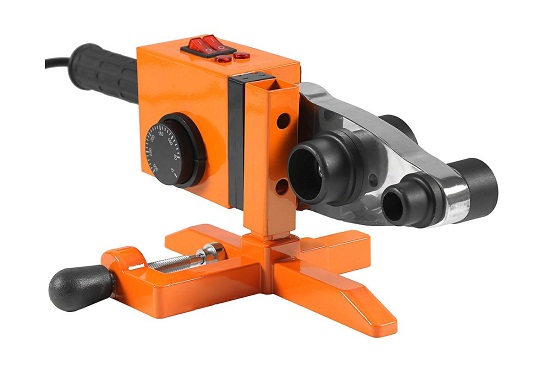

Рис.2. Целесообразно приобретать не только сварочный аппарат, а комплектом. Комплект состоит из сварочника, ножниц для труб, комплекта насадок и ящика для хранения. Готовый набор охватывает все диаметры полипропиленовых труб, а ящик позволит удобно хранить и переносить инструмент.

Где можно применять полипропиленовые трубы?

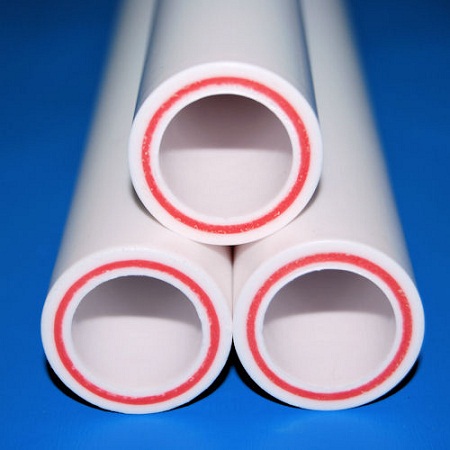

Полипропиленовые трубы не имеют ограничений по применяемости, за одним лишь исключением это температура жидкости, проходящая по ним. Она не должна превышать 90 градусов. В связи, с чем применять полипропиленовые трубы в системах отопления городских квартир не желательно, т.к. зачастую температура воды в таких системах отопления больше, чем 90 градусов. Для загородных домов, где температурный режим отопления ниже, прекрасно подойдут армированные пропиленовые трубы.

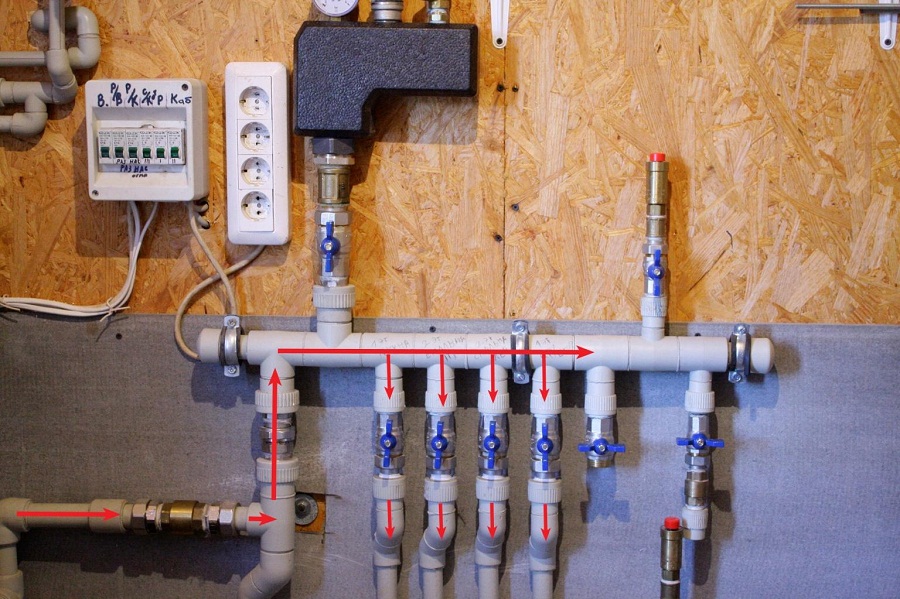

Рис.3.

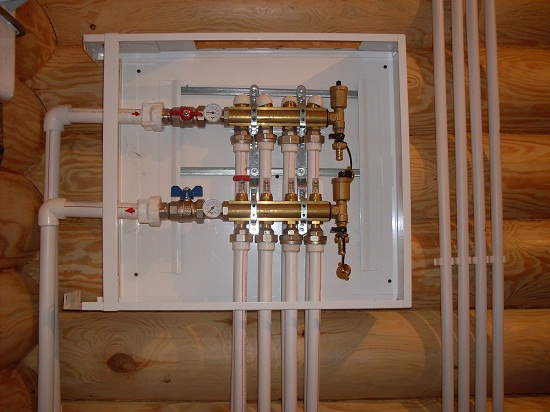

Рис.4.

Рис.5.

Рис.6.

Особенности монтажа полипропиленовых труб

Монтаж полипропиленовых труб следует начинать от стояка, постепенно удлиняя магистраль водопровода согласно схеме, расположение сантех приборов. В процессе монтажа необходимо устанавливать опоры для полипропиленовых труб. Так же в случае большой протяженности трубопровода следует предусматривать компенсационное колено.

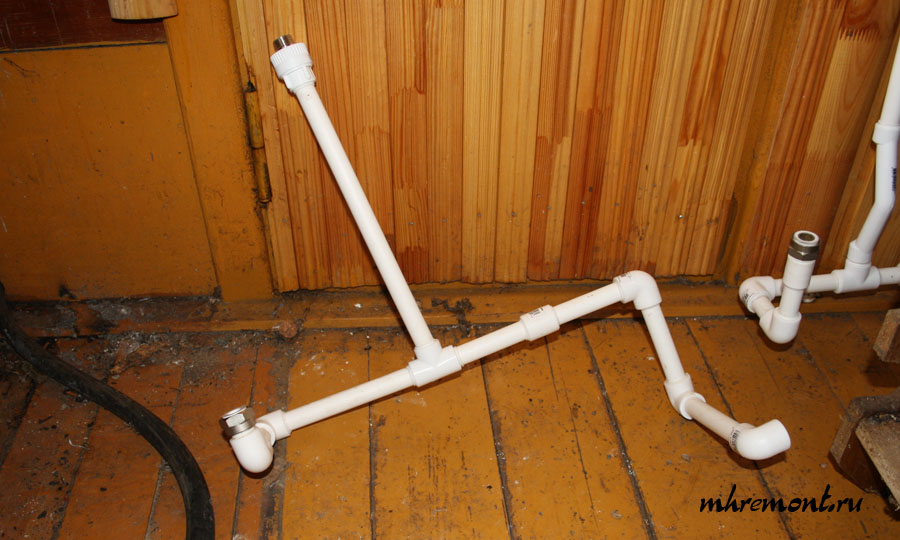

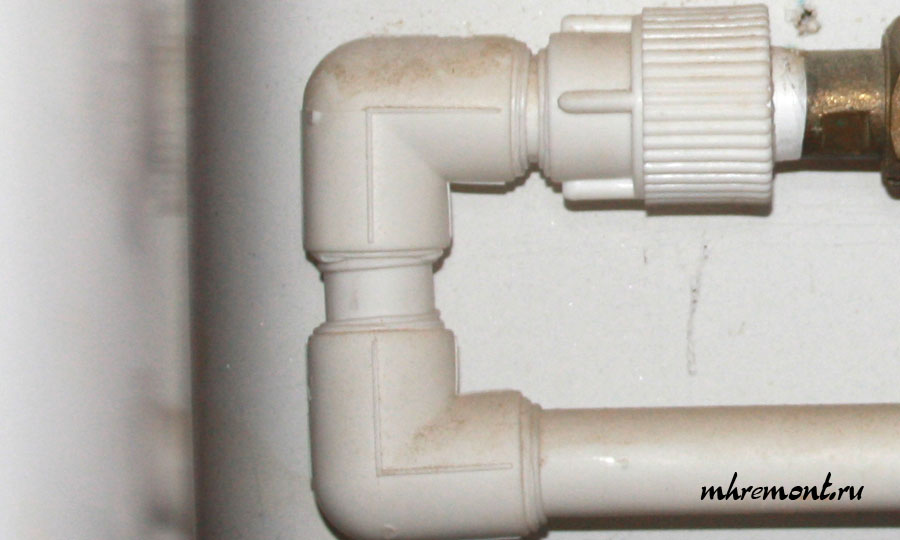

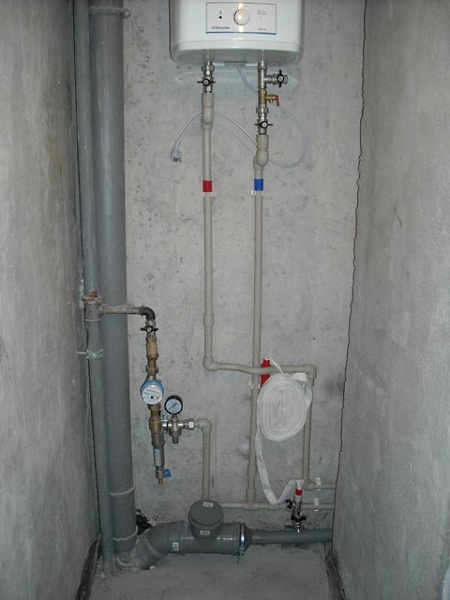

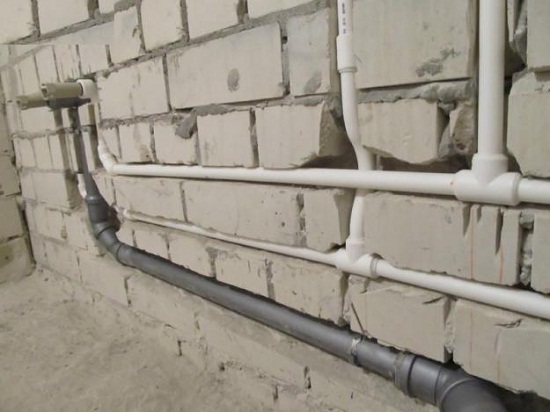

Рис.7. Полипропиленовые трубы соединяются через фитинг, а не свариваются в стык как стольные, поэтому удобно прокладывать трубу от стояка постепенно наращивая длину трубопровода. Одновременно с проведением трубопровода устанавливают клипсы для удержания труб.

Так как в процессе эксплуатации длина труб будет меняться благодаря температурному расширению. Компенсационное колено снимет растягивающие нагрузки на водопровод, тем самым защитит его от повреждений. Так же при пересечении трубопроводов можно использовать специальный фитинг – обвод.

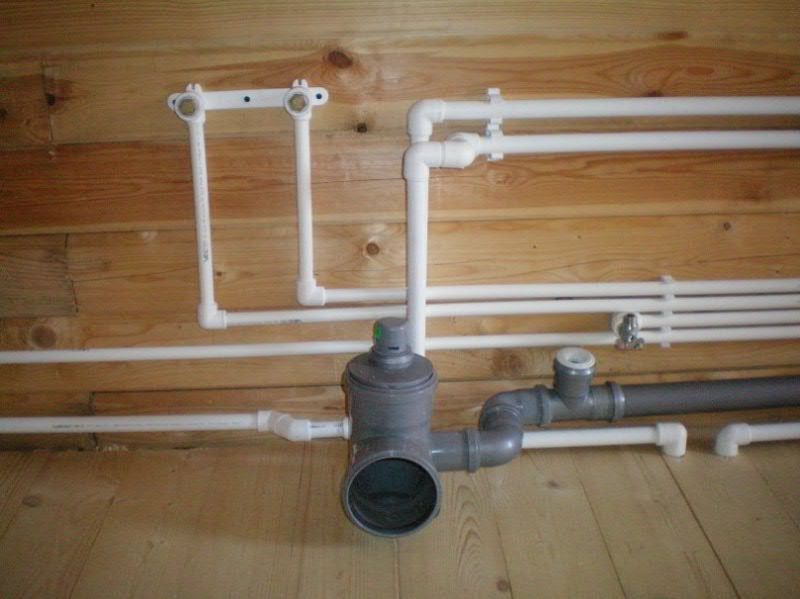

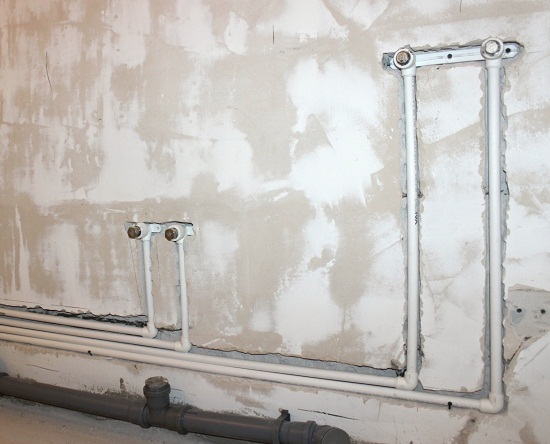

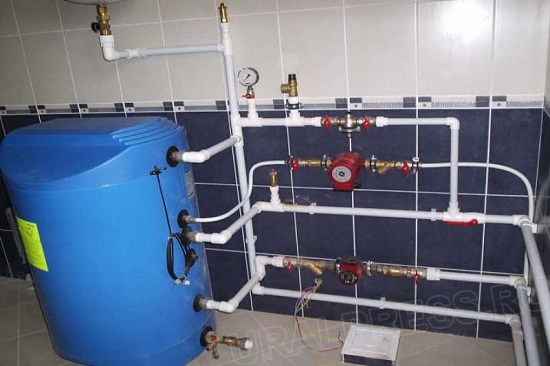

Рис.8. Благодаря надежности и долговечности полипропиленовых труб, обычно их устанавливают в полости стены, т.е. проводят скрытую установку. Это очень удобно, так как можно скрыть систему водопровода без дополнительных коробов.

Большой интерес и практическую ценность в монтаже полипропиленовых труб своими руками является правильный подбор фитингов. Использование простейших фитингов, типа уголков, тройников, муфт и заглушек вряд ли вызовет большие проблемы. Основной интерес представляет подбор фитингов для подключения различных приборов смесителя, унитаза, счетчиков и пр.

Подключение смесителя для ванны и раковины

Подключение смесителя для ванны может быть выполнено с помощью одного из двух разновидностей фитингов: установочная планка и «водная розетка». Для подключения смесителя установочная планка удобнее, т.к. она уже предусматривает правильное взаимное положение отверстий для подключения смесителя. Однако водная розетка также подходит для этих целей, благодаря наличию специальных отверстий для крепления к стене. В последнем случае необходимо закрепить розетки на расстоянии равном межцентровому расстоянию патрубков у смесителя.

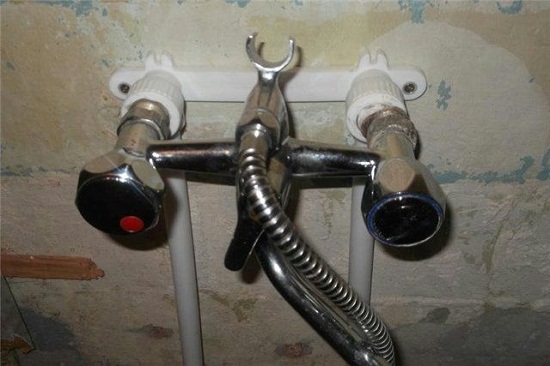

Рис.9.

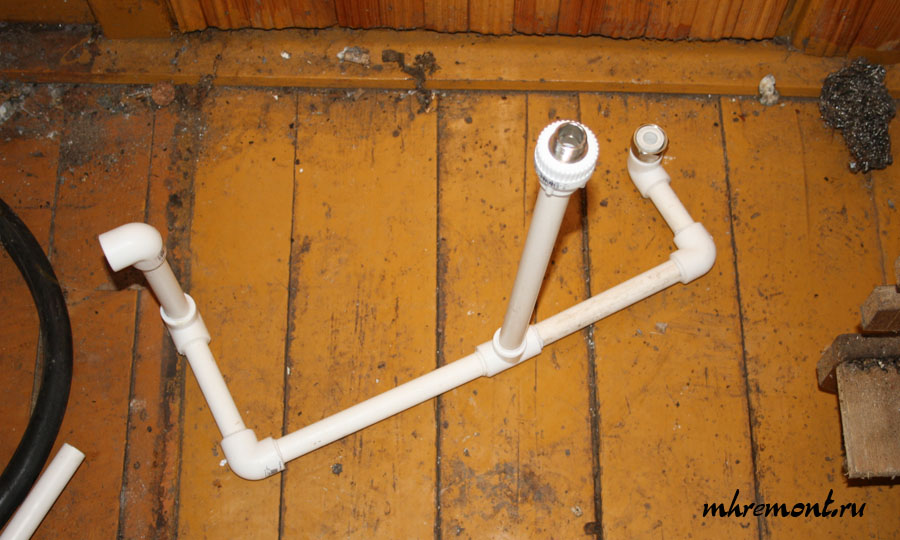

Рис.10.

Рис.11.

При подключении смесителя для раковины, при условии того, что требования к положению отверстий для подключения отсутствуют, удобно использовать водные розетки или комбинированные неразъемные фитинги.

Краны из полипропилена

При монтаже полипропиленовых труб могут применяться два вида кранов: полипропиленовые и металлические. Если весь водопровод выполнен из полипропилена, то целесообразнее применять полипропиленовые краны, это и дешевле, и удобнее.

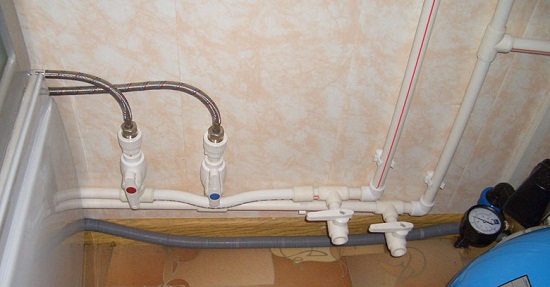

Рис.12. В ассортименте арматуры для полипропилена имеются краны из полипропилена. Они навариваются на трубу и не требуют дополнительных деталей. Для перехода на стандартную дюймовую резьбу существуют специальные переходники, которые также навариваются на полипропиленовую трубу.

Если необходимо установить кран в переходе между разными типами труб, например, металл и полипропилен, либо на стояке, то целесообразно применять металлический кран, при этом использовать разъемный комбинированный фитинг.

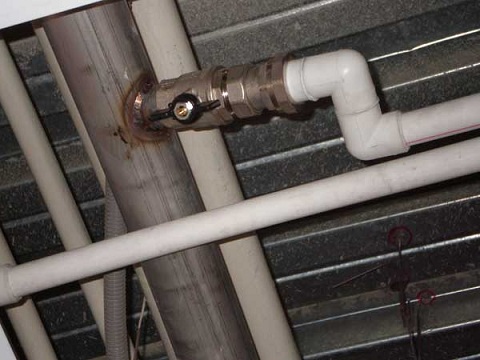

Рис.13. Для соединения полипропиленовых труб со стальными применяют разборный фитинг. Он позволяет соединить трубы с латунным шаровым краном без дополнительных переходников.

Так же следует отметить, что если речь идет о монтаже полипропиленовых труб на даче, то там целесообразнее применять, либо полипропиленовые краны, либо традиционные латунные, но не шаровые. Достаточно часто бывают случаи, когда под шар металлического шарового крана попадает вода и при замерзании разрывает кран. Шаровой полипропиленовый кран в аналогичных условиях не страдает, т.к. полипропилен более пластичный материал.

Установка счетчика

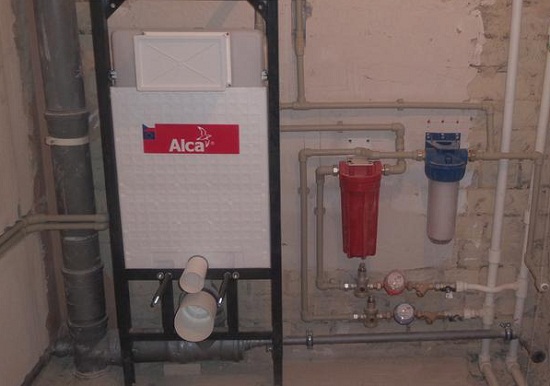

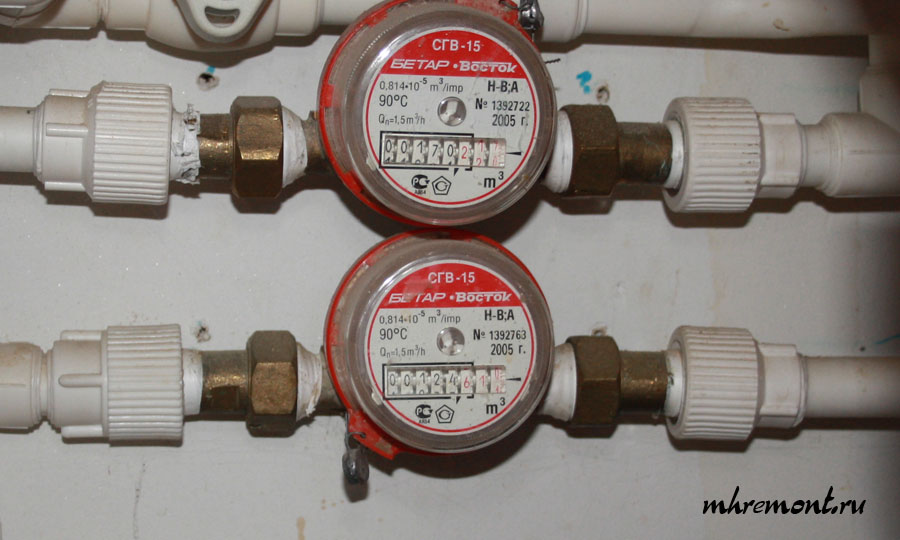

В отличие от запорной арматуры счетчиков из полипропилена не существует, а, следовательно, для его подключения необходимо использовать специальный фитинг. Для подключения счетчика к полипропиленовому водопроводу удобно использовать комбинированный неразъемный фитинг.

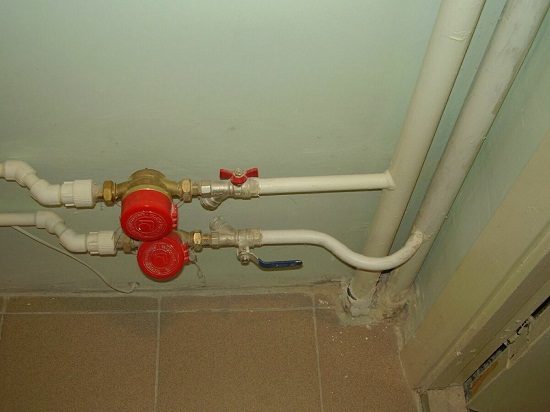

Рис.14.

Рис.15.

Рис.16.

Подключение водонагревателя

Следует отметить, что водонагреватель к водопроводу может быть подключен шлангами. В этом случае прекрасно подойдут водные розетки или комбинированные неразъемные фитинги.

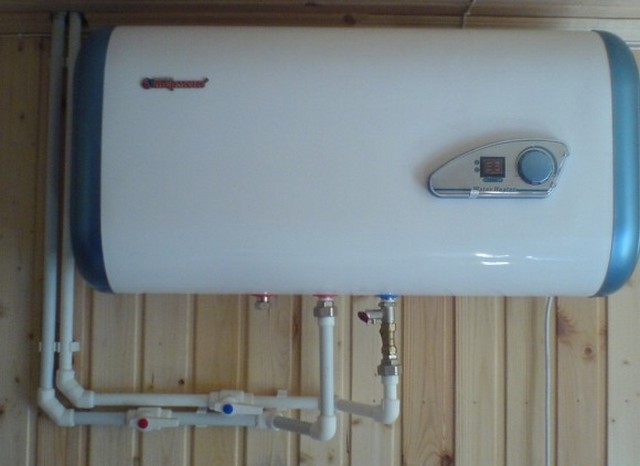

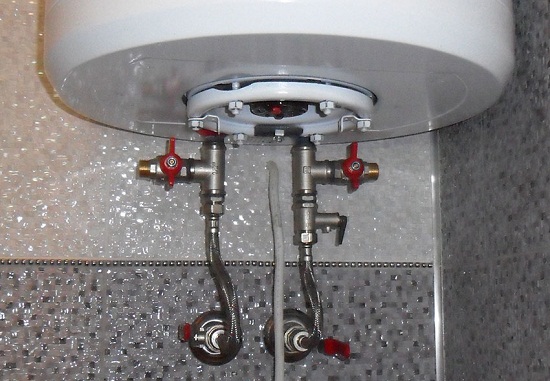

Рис.17.

Рис.18.

Рис.19.

Если же подключение выполняется напрямую к водопроводу, то целесообразно применять разборные фитинги и полипропиленовые краны. Чтобы иметь возможность отключения и снятия водонагревателя.

Сварка полипропиленовых труб

Теперь, когда основные моменты по монтажу полипропиленовых труб освещены, можно сказать о самом процессе сварки труб. Сварка полипропиленовых труб осуществляется посредствам разогрева поверхности трубы с помощью сварочного аппарата. Весь процесс сварки состоит в том, что нагреваются сразу две соединяемые детали, после чего соединяются и после остывания они плотно соединены.

Рис.20.

Рис.21.

В этом то и заключен главный недостаток полипропиленовых труб, что если какой-то узел сварен неправильно, то переделать его невозможно, возможно только собрать новый. Поэтому к процессу сварки следует относиться ответственно, чтобы не испортить фитинги и трубы.

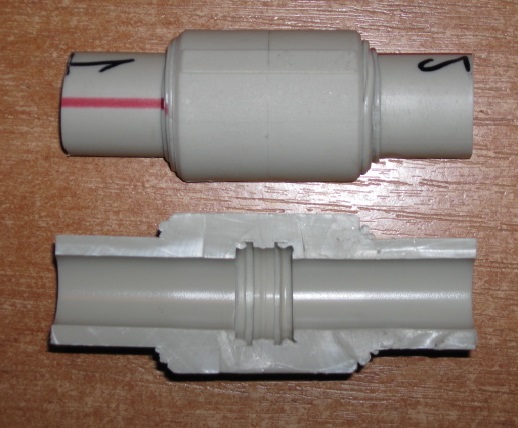

Однако в некоторых случаях можно исправить неправильно сваренный элемент. Для этого можно использовать муфты. На фото ниже как исправить неправильно сваренное соединение с помощью муфты.

Рис.22.

Рис.23.

Порядок работы по сварке полипропиленовых труб своими руками

Используя специальные ножницы отрезать необходимый размер трубы. Если трубу отрезать пилой, то следует удалить все заусенцы, образовавшиеся в процессе резки.

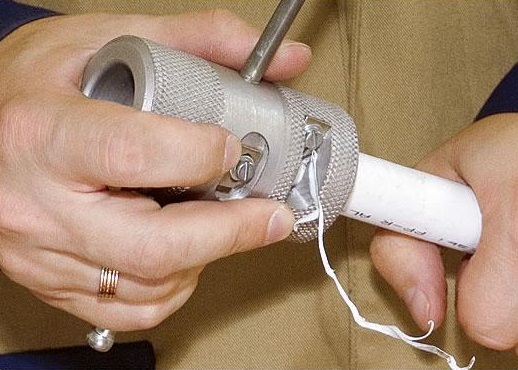

Рис.24. При отсутствии специальных ножниц трубу можно разрезать ножовкой. В этом случае может образоваться заусенец, который может мешать сварке. Его необходимо удалить.

Далее следует маркером или карандашом сделать пометку на трубе и фитинге. Эта пометка необходима, чтобы в дальнейшем соединить обе детали в правильной ориентации. Следует отметить, что некоторые производители сразу устанавливают риски, что значительно облегчает работу.

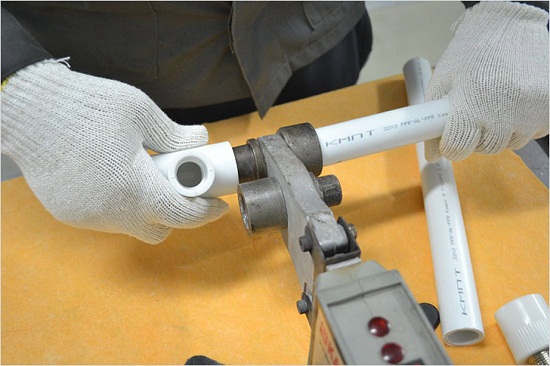

Рис.25. Чтобы не спутаться при сварке с ориентацией фитингов, фитинги некоторых производителей имеют насечку. При ее отсутствии перед сваркой можно нанести маркером метку на трубу и фитинг. Так можно обезопасить себя от неправильной сборки трубопровода.

Далее на нагретую насадку на сварочном аппарате насаживают сразу две детали.

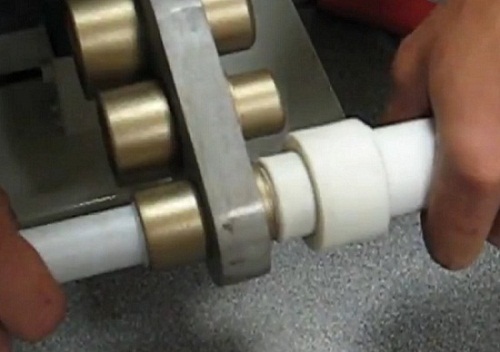

Рис.26. Основные правила сварки это одновременный нагрев обоих деталей. Насаживая и снимая детали с утюга нельзя их поворачивать, можно нарушить разогретый слой и соединение будет не герметичным.

Здесь следует отметить три важных момента.

• Во-первых, большинство сварочных аппаратов имеет регулятор температуры. Для комнатной температуры оптимально иметь температуру сварочного аппарата примерно 270 градусов. Если сварка выполняется на улице или при пониженных температурах, то температуру нагрева следует увеличить.
• Во-вторых, для сварки полипропиленовых труб важна выдержка деталей при нагреве. Так для трубы диаметром 20 мм – 5с; 25мм – 7с; 32 мм – 8 с; 40 мм – 12с. Здесь опять следует помнить о температуре сварочного аппарата. Подбор оптимального режима заключен в том, чтобы, разогрев мест соединяемых деталей был равномерным.
• В-третьих, при разогреве деталей нельзя их проворачивать на насадке, можно только одеть, а после нагрева снять.

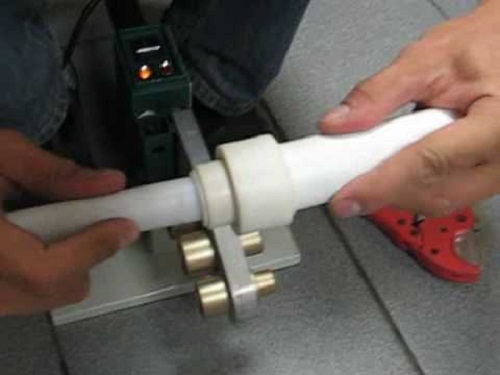

Рис.27. При соединении деталей для правильной ориентации следует руководствоваться заранее сделанными метками. Проворот одной детали относительно другой во время застывания сварного соединения недопустим.

После того как детали прогрелись их необходимо аккуратно снять с насадки и соединить. Во время соединения их нельзя проворачивать друг относительно друга это нарушит качество сварки. После того как детали соединены следует удерживать их в неподвижном состоянии 10-30секунд, чтобы место сварки застыло.

В заключение, по сварки полипропиленовых труб можно дать два совета.

При сварке полипропиленовых труб не следует соединять детали на всю длину прогретой трубы. Труба на сварочном аппарате прогревается примерно на 15 мм. При соединении же следует выполнять на длину 10 мм. В противном случае с внутренней части трубы образуется наплыв материала, так же, как и снаружи. Благодаря наплыву материала трубы уменьшается проходное сечение, что способствует накоплению всяких отложений в этом месте, тем самым засоряя водопровод.

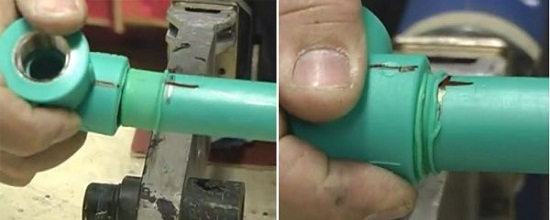

Рис.28. При сварке деталей одна деталь входит в полость другой. При глубоком взаимном проникновении может образовываться наплыв полипропилена, который будет дополнительным гидросопротивлением. Чтобы этого не допустить глубина взаимного проникновения деталей должна быть не более 10 мм. Для контроля перед сваркой на трубе можно делать засечки маркером.

Большинство сварочных аппаратов оснащено специальным зажимом. Он необходим для крепления к верстаку или столу. Сваривать трубы удобно, если сварочный аппарат не подвижен, поэтому не стоит пренебрегать тем, чтобы предварительно закрепить его, например, к табуретке.

Рис.29. Приобретая сварочный аппарат предпочтение следует отдать модели обладающей специальным зажимом-подставкой. Она позволит крепить паяльник к верстаку, табурету и пр. Хорошо закрепленный сварочный аппарат делает выполнение работы проще и безопаснее.

Мы рассмотрели все особенности сварки полипропиленовых труб и использовании различных фитингов для подключения самых распространенных приборов водоснабжения. Несмотря на простоту сварки полипропиленовых труб работа эта очень ответственная, т.к. трубы будет служить много лет. Поэтому перед началом работ необходимо сделать разметку прохождения труб и определить необходимый комплект фитингов и труб, и только поле этого начать монтаж. Монтаж следует начинать от стояка. Залогом качественной сварки служит оптимальная температура сварочного аппарата. Перед началом работ не будет лишним сделать одно контрольное соединение для проверки выбора правильного температурного режима. И помните, что сварочный аппарат имеет температуру 270-320 градусов и при неосторожном обращении легко получить сильный ожог, поэтому сварку полипропиленовых труб следует вести в специальных защитных перчатках или рукавицах.
