Монтаж полипропиленовых труб своими руками - инструкция по работе

Трубы ПВХ, они же полипропиленовые (ПП) получили большую популярность благодаря надежности, длительному сроку службы, неприхотливости, невысокой стоимости и простоте работы с ними. Они нашли широкое применение как в городе, так и на даче, т.к. могут применяться в трубопроводах с температурой воды до 90 градусов. Монтаж полипропиленовых труб своими руками доступен каждому, что позволяет хорошо сэкономить время и деньги во время ремонта.

Виды фитингов и их назначение

Для соединения труб между собой и создания ответвлений применяются фитинги такие как, муфта, тройник, переходник на другой диаметр и др.

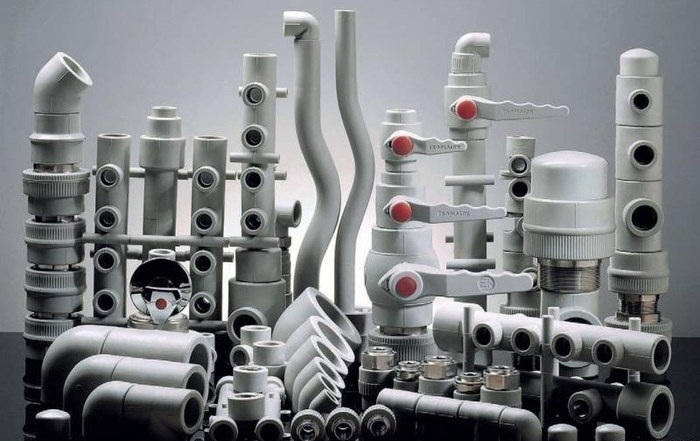

Увеличить Фитинги для полипропиленовых труб.
Рис.1. Фитинги для полипропиленовых труб.

Подключение сантехнических приборов выполняется с помощью специальных резьбовых элементов. Их можно разделить на разъемные и неразъемные. Какой вариант применять зависит от конкретных условий. Так для установки счетчиков воды применяют неразъемные с внутренней резьбой, т.к. счетчик уже оборудован разъемными переходниками. Также поступают, если сантехприбор подключается через гибкие шланги. Если же к трубопроводу подключается сантехнический прибор напрямую и необходима возможность его отключения, то применяют с разъемным резьбовым соединением, так поступают, например, при подключении водонагревателя.

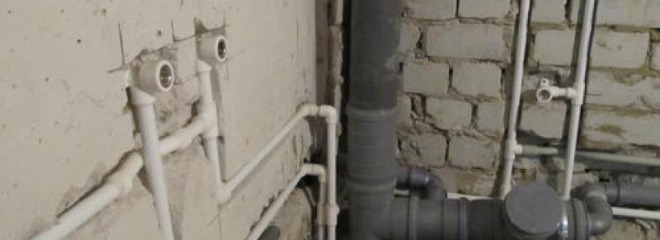

Увеличить Пример установки резьбовых фитингов.
Рис.2. Пример установки резьбовых фитингов.

Отдельно можно выделить неразъемный угловой элемент с креплением к стене. Он может применяться при подключении полотенцесушителя. Его достоинство в том, что его можно жестко зафиксировать. В свою очередь полотенцесушитель подсоединяется к трубопроводу по средствам специальных декоративных переходников.

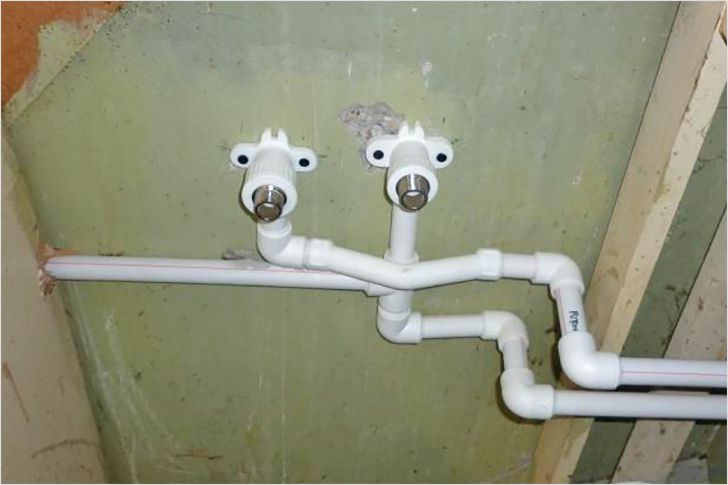

Увеличить Фитинг планка под смеситель.
Рис.3. Фитинг планка под смеситель.

Также существует специализированная резьбовая планка для подключения смесителя. Эта планка обеспечивает точное межцентровое расстояние для подключения и надежное крепление к стене за счет наличия специальных крепежных отверстий на корпусе.

Скрытая разводка

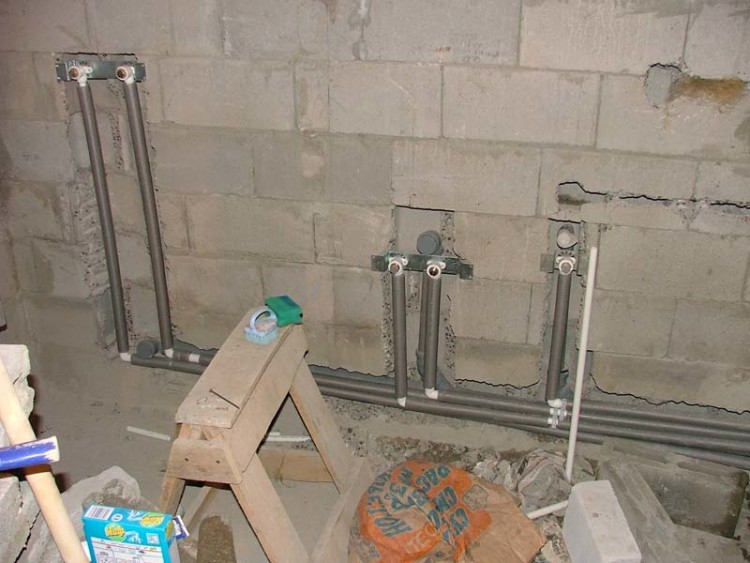

Водопровод из полипропилена имеет долгий срок службы не менее 25 лет, он не ржавеет и не потечет, поэтому его смело можно устанавливать в стене. Скрытая разводка позволит сделать помещение более эстетичным. Трубы укладывают в штробах, которые делают в полости стены. Чтобы не образовывался конденсат их дополнительно утепляют.

Увеличить Теплоизоляция трубопровода из полипропилена.
Рис.4. Теплоизоляция трубопровода из полипропилена.

Эту работу выполняют в следующей последовательности. Сначала на стене отмечают места подключения сантехприборов и траекторию прокладки. Затем по сделанной разметке выполняют штробы. После чего собирают трубопровод и закрепляют его в подготовленных углублениях в стене. Далее выполняют отделочные работы.

Необходимый инструмент

Для работы желательно приобрести специальный инструмент, благо его надо не много, и стоит он недорого. Помимо сварочного аппарата, о котором будет сказано отдельно, необходимо приобрести специальные ножницы, с их помощью можно резать трубы диаметром до 40 мм. Также потребуется рулетка, линейка, маркер и пару плотных перчаток или рукавиц. Они уберегут руки от ожогов. Также нужен разводной и газовый ключ для сборки резьбовых соединений.

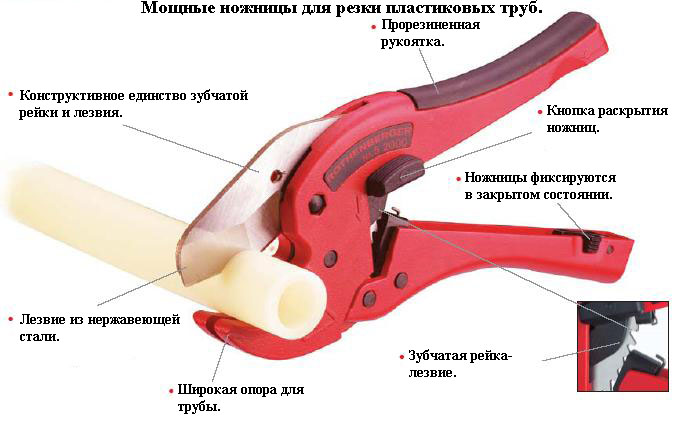

Увеличить Ножницы для полипропилена.
Рис.5. Ножницы для полипропилена.

Сварочный аппарат может быть любой конструкции и производителя. Важно чтобы он имел регулировку температуры для подбора оптимального режима. Так же желательно чтобы он комплектовался держателем для крепления к верстаку или табурету. И конечно вместе со сварочником необходимо приобрести плашки под требуемый диаметр.

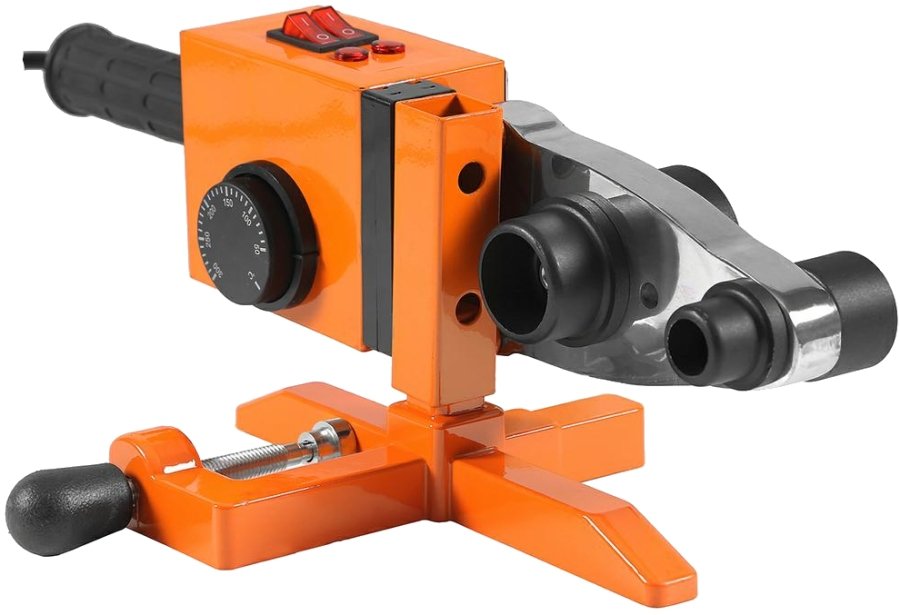

Увеличить Аппарат для сварки полипропиленовых труб.
Рис.6. Аппарат для сварки полипропиленовых труб.

Порядок проведения работ

Порядок проведения работ напрямую зависит от назначения и места установки трубопровода. Естественно, что для ванной комнаты, кухни, дачного или загородного дома схема будет различна, однако можно выделить некоторые общие подходы, зная которые можно смонтировать водопровод для любых целей.

Удобно описать эти нюансы на примере того как ведется монтаж в ванной, т.к. это наиболее частый случай.

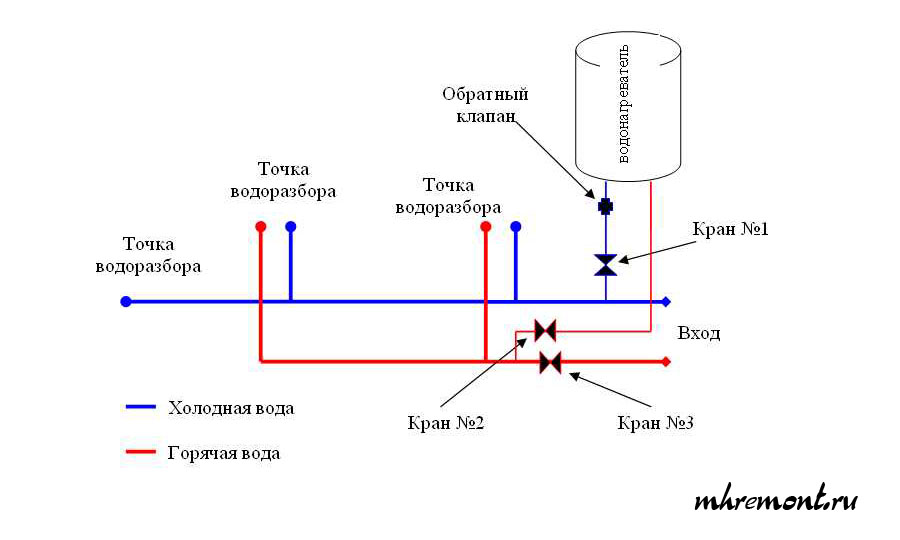

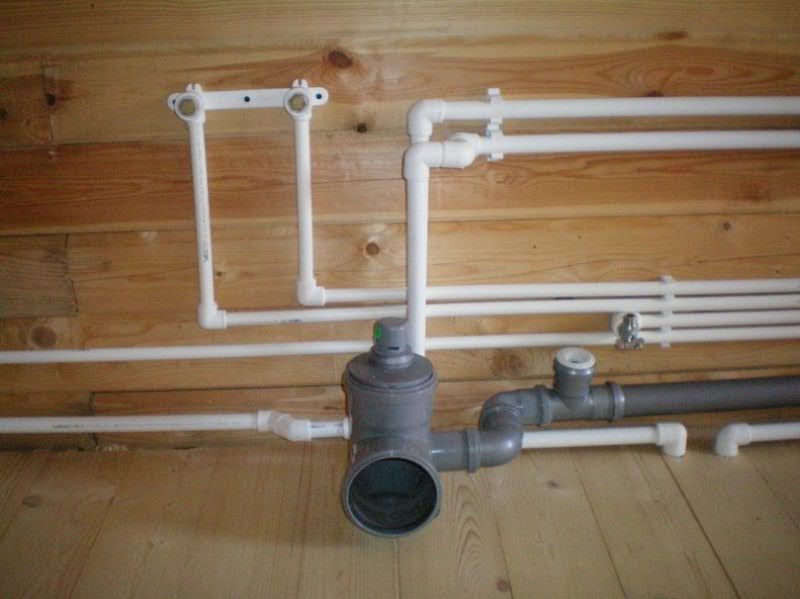

Типовая схема изображена на рисунке ниже. Если смотреть на изображение слева направо, то первая точка водоразбора будет унитаз, вторая мойка, третья ванна, также в этой схеме предусмотрен водонагреватель. Подающая магистраль (стояки горячей и холодной воды) расположены справа.

Увеличить Типичная схема водопровода ванной комнаты.
Рис.7. Типичная схема водопровода ванной комнаты.

Сборку водопровода начинают от стояков. Первое что делают это устанавливают счетчики. Для этого сначала к запорному крану, установленному на отвод от стояка, монтируют фильтр-грязевик (механический фильтр грубой очистки), после чего устанавливают счётчик воды. Далее вся система будет изготавливаться из ПП труб. Для соединения с счетчиком используется не разъемное резьбовое соединение.

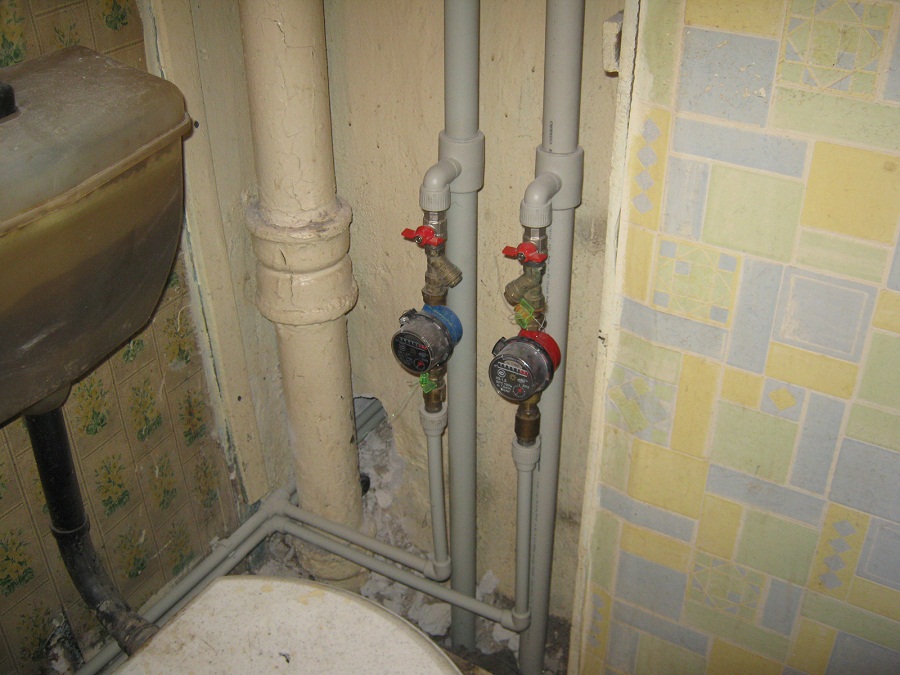

Увеличить Установка счетчиков на полипропиленовые трубы.
Рис.8. Установка счетчиков на полипропиленовые трубы.

Далее на стене отмечается место расположения труб и примерно через каждые 50-100 см устанавливаются клипсы держатели. При их креплении важно следить чтобы они не попадали на место соединения труб или фитингов. В местах пересечения труб устанавливают специальные перемычки. В точках потребителей устанавливают резьбовые соединения.

Увеличить Обвод для перекрестных трубопроводов.
Рис.9. Обвод для перекрестных трубопроводов.

Инструкция по сварке

Нарушение технологии сварки может привести к не герметичности соединений и к засорению труб в процессе эксплуатации. Для получения качественных соединений важно строго соблюдать технологию и порядок проведения работ.

Порядок соединения деталей с помощью сварки:

  • Разогревают аппарат до температуры 260-280 градусов.
  • Соединяемые детали насаживают на насадки.
  • Прогревают их. Время нагрева для трубы 20 мм – 5 с, 32 мм – 7с, 40 мм – 9с.
  • Прогретые детали снимают, соединяют в раструб на глубину 7-10 мм и удерживают в течении 10 с.

При соединении деталей категорически запрещается поворачивать одну относительно другой. Такое соединение будет негерметичным.

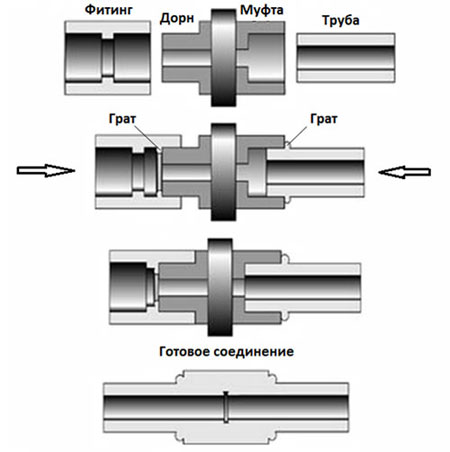

Увеличить Схема сварки полипропиленовых труб.
Рис.10. Схема сварки полипропиленовых труб.

Нюансы сборки ПП трубопровода

Работа с ПП трубами обладает своими особенностями и нюансами. Зная их можно сильно облегчить работу и не наделать ошибок. Далее будут перечислены наиболее важные из них.

При соединении важно чтобы глубина сварки была не более 10 мм. Если глубина больше, то внутри образуется наплыв материала. В этом месте будет скапливаться грязь и ржавчина, что уменьшит пропускную способность. Чтобы соединения были всегда одинаковыми на трубе делают отметку карандашом или маркером, так глубина сварки будет всегда одинаковой.

Тот, кто хоть раз варил полипропилен знает, что достаточно легко ошибиться и неправильно собрать узел (ошибиться в ориентации деталей в пространстве). Узел, собранный неправильно придется выбросить. Чтобы свести возможность ошибки к нулю перед пайкой следует сделать отметки на двух деталях, которые будут указывать место стыка.

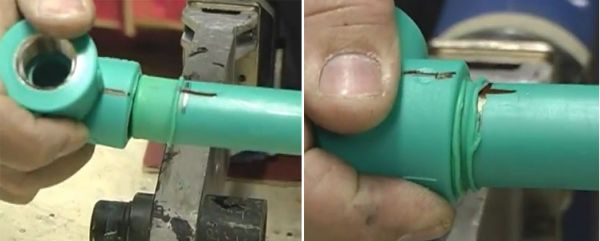

Увеличить Установочные метки для правильного позиционирования трубы и фитинга.
Рис.11. Установочные метки для правильного позиционирования трубы и фитинга.

Следует правильно подбирать фитинги чтобы было как можно меньше резьбовых соединений. Это оправдано не только экономически, но и практически, т.к. любое резьбовое соединение — это потенциальная возможность протечки. Поэтому устанавливать соединения с резьбой следует только в начале (где водопровод соединяется со стояком) и в конце трассы (где устанавливается смеситель). По этой причине желательно применять всю фурнитуру из полипропилена, в том числе краны и грязевики.

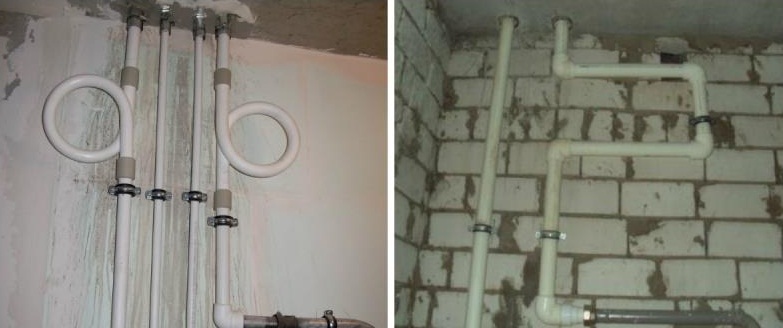

Если длина вашего водопровода более 5 м, то следует устанавливать компенсационные колена. Такое колено представляет изгиб в виде буквы «П» и имеет размер 20х30 см. С помощью такого не хитрой конструкции можно учесть возможные температурные деформации. Компенсатор можно приобрести готовый или сделать самостоятельно.

Увеличить Компенсатор на магистрали.
Рис.12. Компенсатор на магистрали.

В местах пересечения магистралей не стоит делать самодельный обход. В продаже имеется специальный обвод.

Монтируя водопровод в стене желательно сделать теплоизоляцию. Конденсат на трубах может образовываться и при отсутствии вентиляции и стены будут преть, что не хорошо.

При скрытой прокладке не стоит замазывать трубы раствором. Оставьте их свободно располагаться в штробах, а сами штробы делайте чуть больше чем нужно. Такой подход позволит компенсировать температурные деформации, что снизит риск возможной аварии.

Всегда работайте в толстых рукавицах. Обжечься при пайке проще простого.
