Мебельная стяжка: виды и способы применения

Мебельная стяжка применяется только в производстве мебели. При изготовлении мебели не следует применять традиционный крепеж взамен мебельной стяжки, т.к. она обладает особыми свойствами, которые не только облегчают сборку мебели, но и позволяют скрыть крепеж. Далее рассмотрим наиболее часто применяемые виды мебельной стяжки и их особенности.

Конфирмат

Самый распространенный вид крепежа это конфирмат. Одновременно самый простой в использовании. С его помощью собрать мебель проще и быстрее, чем с применением других видов мебельной стяжки. Особенно если во время сборки предстоит самостоятельно сверлить отверстия под крепеж. С помощью конфирмата соединяют две детали под углом 90 градусов.

Увеличить Конфирмат - применяется для соединения деталей под углом 90 градусов. Две детали соединяются 2-мя винтами-конфирмат. Конфирмат устанавливается на расстоянии 3-7 см от торца соединяемых деталей. Для установки 1 винта-конфирмат необходимо предварительно просверлить 2 отверстия в соединяемых деталях: в торце первой детали под резьбу (диаметр сверла 5 мм), во второй детали под головку (диаметр сверла 6 мм).
Рис.1. Конфирмат - применяется для соединения деталей под углом 90 градусов. Две детали соединяются 2-мя винтами-конфирмат. Конфирмат устанавливается на расстоянии 3-7 см от торца соединяемых деталей. Для установки 1 винта-конфирмат необходимо предварительно просверлить 2 отверстия в соединяемых деталях: в торце первой детали под резьбу (диаметр сверла 5 мм), во второй детали под головку (диаметр сверла 6 мм).

Для того что бы стянуть две детали необходимо просверлить два отверстия. Одно в одной детали, диаметром равным диаметру головки конфирмата, другое, в торце второй детали, меньшего диаметра равному диаметру резьбовой части.

Как правило, для этого используется сверла диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированное сверло для одновременного сверления отверстий. Это очень удобно. Не требуется постоянно переставлять сверла или использовать две дрели одновременно.

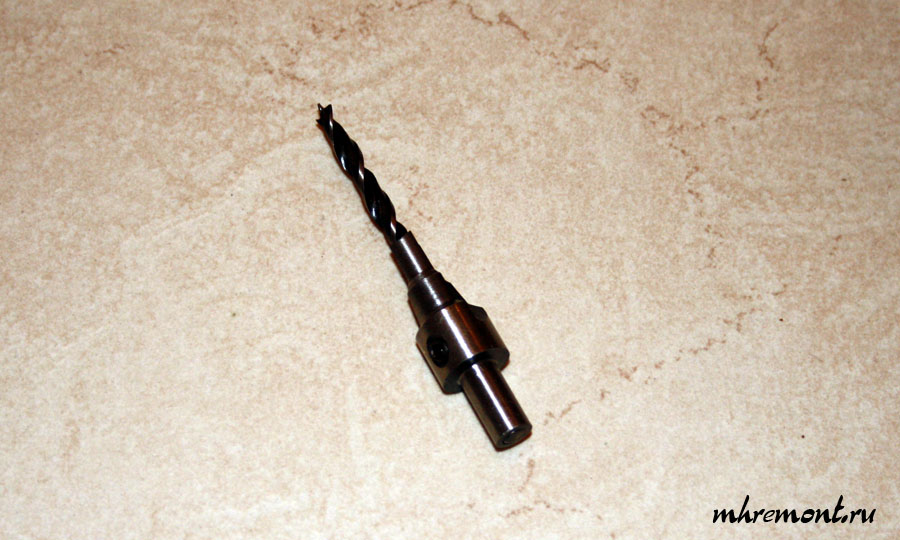

Увеличить Сверло для конфирмата. Позволяет сделать отверстие под 1 винт-конфирмат сразу в двух деталях одновременно, а также формирует углубление для шляпки конфирмата. Увеличивает скорость сборки мебели не менее чем на 50%.
Рис.2. Сверло для конфирмата. Позволяет сделать отверстие под 1 винт-конфирмат сразу в двух деталях одновременно, а также формирует углубление для шляпки конфирмата. Увеличивает скорость сборки мебели не менее чем на 50%.

Конфирмат это универсальный крепеж, но он обладает некоторыми недостатками и особенностями применения.

Конфирмат следует применять одновременно с использованием шкантов. Шкант это деревянный стержень диаметром 6-8 мм и длиной 20-30мм (на фото ниже, рядом с конфирматом). Шкант выступает в роли направляющей и не позволяет сместиться деталям во время стягивания.

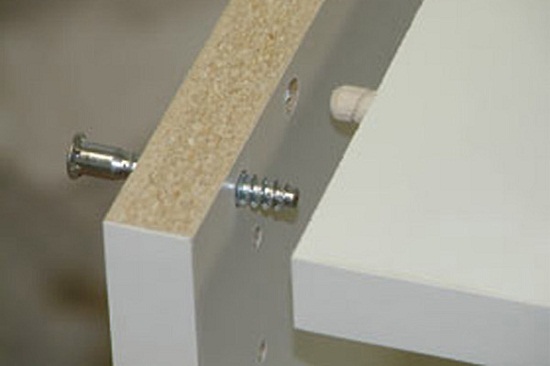

Увеличить Соединение деталей с помощью шканта диаметром 6-8 мм и конфирмата. Такой способ соединения применяется в фабричной мебели, например, мебели из ИКЕИ. Обеспечивает высокую точность соединения деталей.
Рис.3. Соединение деталей с помощью шканта диаметром 6-8 мм и конфирмата. Такой способ соединения применяется в фабричной мебели, например, мебели из ИКЕИ. Обеспечивает высокую точность соединения деталей.

Несмотря на то, что мебель, собранную с применением конфирамата можно собирать или разбирать, мебель из ЛДСП это переносит очень плохо. Как правило, после одной разборки мебельная стяжка уже плохо держит.

Заворачивать конфирмат следует осторожно. Самый оптимальный вариант вручную или шуруповертом на малой скорости. В противном случае резьба конфирмата превращается в сверло, которое разбивает отверстие.

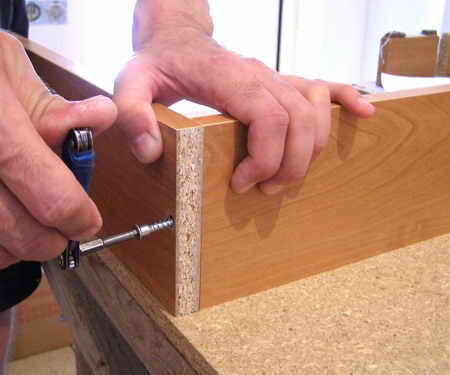

Увеличить Стяжка деталей конфирматом. Стяжка выполняется ручным ключом или шуруповертом с малой скоростью вращения патрона. На шуруповерте должен быть правильно выставлен момент затяжки для предотвращения срыва резьбы.
Рис.4. Стяжка деталей конфирматом. Стяжка выполняется ручным ключом или шуруповертом с малой скоростью вращения патрона. На шуруповерте должен быть правильно выставлен момент затяжки для предотвращения срыва резьбы.

Для того что бы шляпку утопить в тело детали мебели следует применять ключ и делать это осторожно, иначе существует вероятность срыва резьбы. Иногда необходимо предварительно сделать циковку.

Конфирмат относится к «видимому» крепежу. Т.е. в отличие от других видов крепежа он остается, виден, поэтому необходимо применять специальные заглушки или наклейки, чтобы спрятать крепеж.

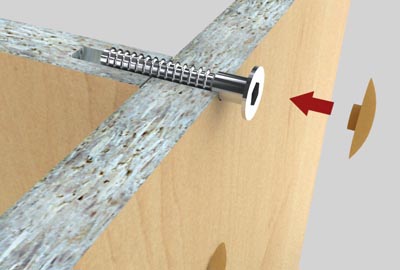

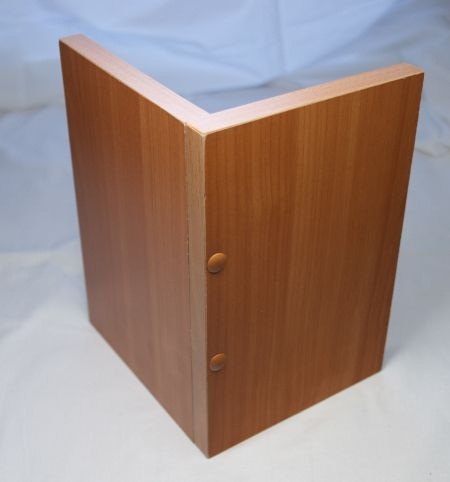

Увеличить Пластиковые заглушки (накладки). Применяются для того чтобы скрыть шляпку конфирмата. Крепятся на шляпку конфирмата в паз для ключа, удерживаются за счет сердечника специальной формы. Выпускаются различных цветов.
Рис.5. Пластиковые заглушки (накладки). Применяются для того чтобы скрыть шляпку конфирмата. Крепятся на шляпку конфирмата в паз для ключа, удерживаются за счет сердечника специальной формы. Выпускаются различных цветов.

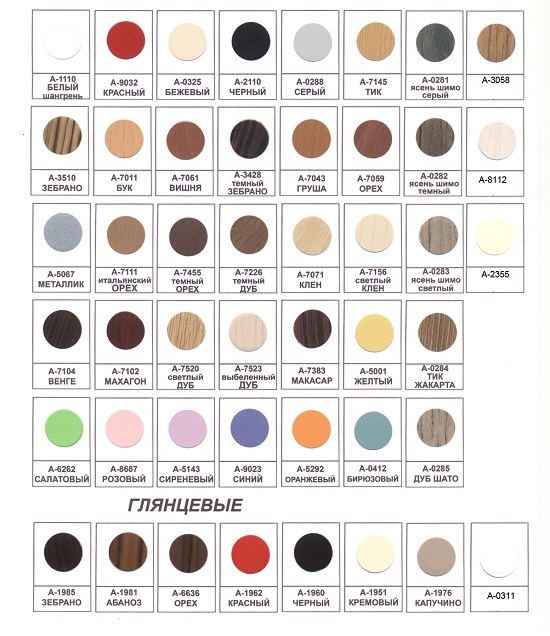

Увеличить Самоклеящиеся накладки на конфирмат. Предназначены для скрытия шляпки. Имеют широкую цветовую гамму, полностью идентичную панелям ЛДСП. Практически незаметны на мебели.
Рис.6. Самоклеящиеся накладки на конфирмат. Предназначены для скрытия шляпки. Имеют широкую цветовую гамму, полностью идентичную панелям ЛДСП. Практически незаметны на мебели.

Эксцентриковая стяжка

Эксцентриковая стяжка чаще применяется при фабричном изготовлении мебели. Причиной тому является сложность сверления отверстий. Эксцентриковая стяжка состоит из двух частей это шпилька и эксцентрик. Шпилька устанавливается в одну деталь, а эксцентрик в другую.

Увеличить Эксцентриковая стяжка применяется для скрытого соединения двух деталей под углом 90 градусов. Для соединения 2-х деталей необходимо 2 эксцентриковые стяжки. Эксцентриковая стяжка устанавливается на расстоянии 5 см от торца соединяемых деталей. Для монтажа эксцентриковой стяжки необходимо просверлить несколько отверстий согласно схеме. Вместо штока длиной 34 может применяться шток длиной 26 мм (укороченный), при этом остальные размеры остаются без изменения.
Рис.7. Эксцентриковая стяжка применяется для скрытого соединения двух деталей под углом 90 градусов. Для соединения 2-х деталей необходимо 2 эксцентриковые стяжки. Эксцентриковая стяжка устанавливается на расстоянии 5 см от торца соединяемых деталей. Для монтажа эксцентриковой стяжки необходимо просверлить несколько отверстий согласно схеме. Вместо штока длиной 34 может применяться шток длиной 26 мм (укороченный), при этом остальные размеры остаются без изменения.

Основным достоинством этого вида крепежа является то, что это крепеж является скрытым, а соответственно не портит внешний вид мебели. Кроме того, этот тип крепежа, в отличие от конфирмата позволяет многократно выполнять сборку и разборку мебели, что актуально, например, при переезде. Так же с помощью эксцентриковой стяжки можно соединять детали под различными углами.

При самостоятельном изготовлении мебели применяется не часто по причине сложности сверления отверстий и не возможности коррекции стыка во время сборки. Основная сложность в сверлении отверстий заключена в отверстии под эксцентрик. Отверстие это не сквозное и требует применения специального сверла – сверла Форстнера.

Увеличить Сверло Форстнера - применяется для фрезерования несквозных отверстий под эксцентрик. Для стандартного эксцентрика необходимо сверло диаметром 15 мм.
Рис.8. Сверло Форстнера - применяется для фрезерования несквозных отверстий под эксцентрик. Для стандартного эксцентрика необходимо сверло диаметром 15 мм.

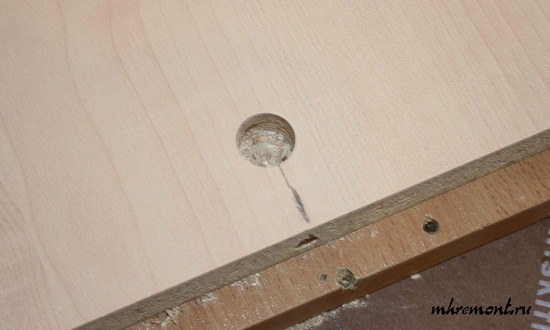

Увеличить Отверстие под эксцентрик. Сначала делают разметку детали согласно схемы приведенной выше. Далее сверлом Форстнера делают отверстие под эксцентрик. После чего сверлом диаметром 8 мм сверлят отверстие в торце детали под шток.
Рис.9. Отверстие под эксцентрик. Сначала делают разметку детали согласно схемы приведенной выше. Далее сверлом Форстнера делают отверстие под эксцентрик. После чего сверлом диаметром 8 мм сверлят отверстие в торце детали под шток.

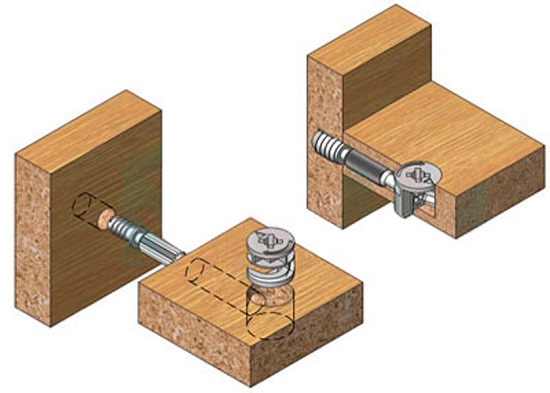

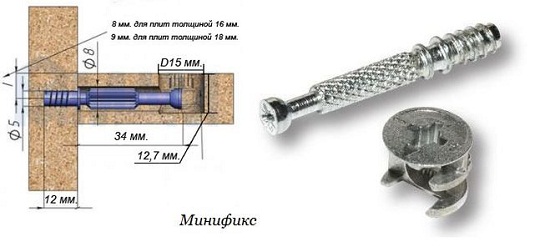

Увеличить Схема соединения деталей с помощью эксцентриковой стяжки. Сначала устанавливается шток в одну деталь и эксцентрик в другую. Затем детали соединяют и фиксируют, поворотом эксцентрика по часовой стрелке на угол 180 градусов.
Рис.10. Схема соединения деталей с помощью эксцентриковой стяжки. Сначала устанавливается шток в одну деталь и эксцентрик в другую. Затем детали соединяют и фиксируют, поворотом эксцентрика по часовой стрелке на угол 180 градусов.

При этом глубина выборки порядка 12 мм, а толщина ЛДСП 16 мм. Оставшаяся толщина стенки всего 4 мм. Существует риск просверлить больше необходимого, тем самым испортить деталь мебели. Поэтому для сверления отверстий под эксцентриковую стяжку необходимо использовать ограничители глубины сверления.

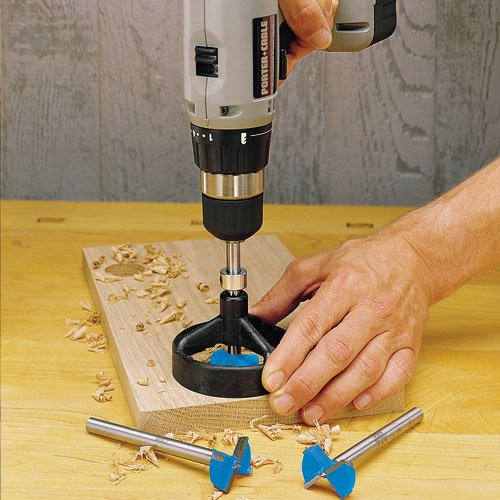

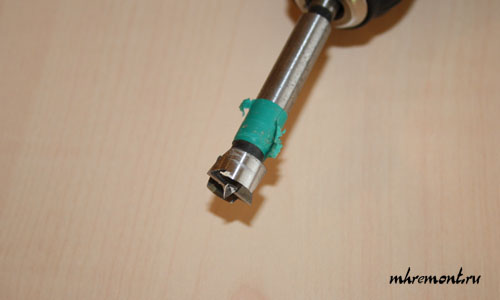

Увеличить Ограничитель для сверления отверстий под эксцентриковую стяжку. Позволяет сделать отверстие фиксированной глубины. Предохраняет деталей мебели от порчи при сверлении.
Рис.11. Ограничитель для сверления отверстий под эксцентриковую стяжку. Позволяет сделать отверстие фиксированной глубины. Предохраняет деталей мебели от порчи при сверлении.

Межсекционная стяжка

Эта стяжка представляет собой винт и гайку с помощью которых стягиваются две секции мебели, например, два шкафа. Для стяжки шкафов используется 2 - 4 межсекционной стяжки. В зависимости от толщины ЛДСП существует межсекционная стяжка различного размера.

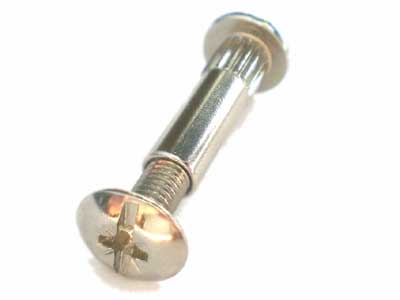

Увеличить Межсекционная стяжка предназначена для соединения шкафов (секций) мебели между собой. Для стяжки 2-х шкафов необходимо 3-4 межсекционной стяжки. Межсекционную стяжку устанавливают вблизи углов (на расстоянии 3- 5 см от торца) соединяемых секций.
Рис.12. Межсекционная стяжка предназначена для соединения шкафов (секций) мебели между собой. Для стяжки 2-х шкафов необходимо 3-4 межсекционной стяжки. Межсекционную стяжку устанавливают вблизи углов (на расстоянии 3- 5 см от торца) соединяемых секций.

Учитывая то, что межсекционная стяжка применяется для стяжки шкафов, а шкафы в свою очередь изготавливаются из ЛДСП толщиной 16 мм, то чаще всего применяется межсекционная стяжка длиной 32 мм. Однако существуют стяжки длиной до 50 мм, которые применяются для стягивания деталей имеющих большую толщину.

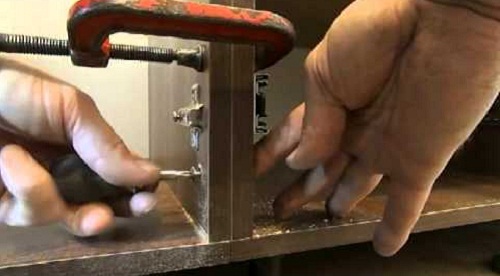

Увеличить Стяжка шкафов межсекционной стяжкой. Для установки стяжки необходимо зафиксировать шкафы с помощью струбцин. Далее сделать отверстие диаметром 9мм (на 1 мм больше диаметра стяжки). После чего установить и закрепить стяжку.
Рис.13. Стяжка шкафов межсекционной стяжкой. Для установки стяжки необходимо зафиксировать шкафы с помощью струбцин. Далее сделать отверстие диаметром 9мм (на 1 мм больше диаметра стяжки). После чего установить и закрепить стяжку.

Полкодержатели

Полкодержателей существует огромное количество видов. Однако их можно разделить на две группы: полкодержатели для ЛДСП и полкодержатели для стекла. В свою очередь каждую из этих групп можно разбить на два вида: полкодержатели с фиксацией и без.

Полкодержатель для ЛДСП состоит из 2-х частей: шток и полкодержатель.

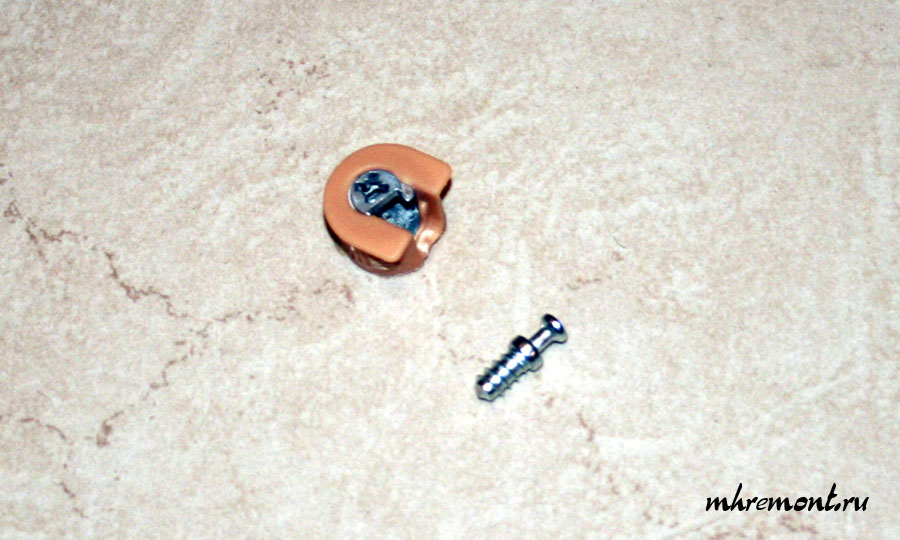

Увеличить Полкодержатель для ЛДСП предназначен для надежного крепления полок в шкафу. Выпускается двух видов с фиксацией и без. Фиксация обеспечивается эксцентриком. Полкодержатель устанавливается в полку, шток в стенку шкафа. Для крепления 1 полки необходимо 4 полкодержателя.
Рис.14. Полкодержатель для ЛДСП предназначен для надежного крепления полок в шкафу. Выпускается двух видов с фиксацией и без. Фиксация обеспечивается эксцентриком. Полкодержатель устанавливается в полку, шток в стенку шкафа. Для крепления 1 полки необходимо 4 полкодержателя.

Винт устанавливается в стенку шкафа, а полкодержатель в тело полки. Для монтажа полкодержателя необходимо просверлить отверстия в полке и стенке шкафа. Для большинства полкодержателей размеры отверстий стандартизированы, они приведены на рисунке ниже. Однако при установке полкодержателя следует внимательно посмотреть инструкцию, чтобы не возникло ошибки.

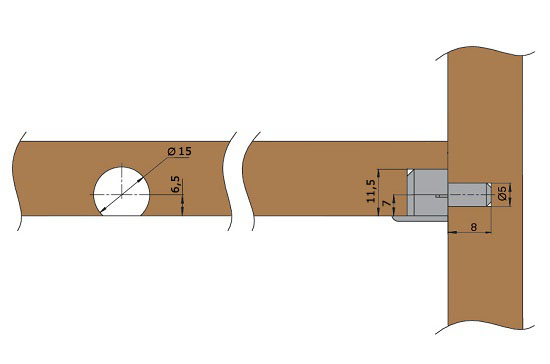

Увеличить Схема отверстий для полкодержателя для ЛДСП. В полке делают отверстие сверлом Форстнера под установку держателя. В стенке отверстие под шток сверлом по дереву. Полкодержатели располагаются на расстоянии 5 см от переднего и заднего торца полки.
Рис.15. Схема отверстий для полкодержателя для ЛДСП. В полке делают отверстие сверлом Форстнера под установку держателя. В стенке отверстие под шток сверлом по дереву. Полкодержатели располагаются на расстоянии 5 см от переднего и заднего торца полки.

Далее полкодержатель устанавливается в подготовленное отверстие. Для этого необходимо использовать резиновый молоток. Таким образом полкодержатель будет прочно зафиксирован в полке.

Следует отметить что полкодержатели для ЛДСП бывают с фиксацией и без. Полкодержатель с фиксации имеет эксцентриковый механизм, благодаря которому полка будет прочно соединена со стенкой шкафа. У полкодержателя с фиксацией есть еще одно достоинство, полкодержатели этого вида несут роль дополнительного усиления конструкции мебели.

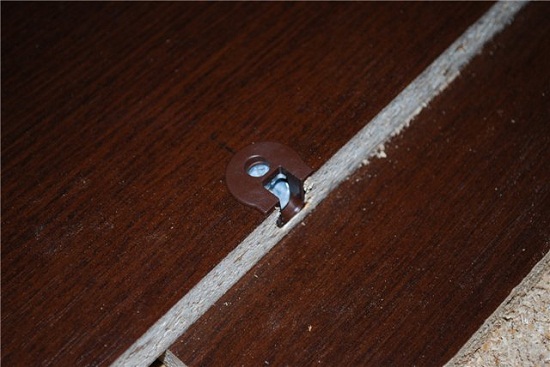

Увеличить Полкодержатель для ЛДСП с фиксацией. Аналог эксцентриковой стяжки. Дополнительно усиливает конструкцию мебели и повышает жесткость шкафа. Полкодержатель обеспечивает возможность снимать и переставлять полку многократно, без ущерба для мебели.
Рис.16. Полкодержатель для ЛДСП с фиксацией. Аналог эксцентриковой стяжки. Дополнительно усиливает конструкцию мебели и повышает жесткость шкафа. Полкодержатель обеспечивает возможность снимать и переставлять полку многократно, без ущерба для мебели.

Полкодержатели для стекла имеют более простую конструкцию. Они закрепляются только к стенкам шкафа с помощью самореза.

Увеличить Полкодержатель для стекла. Для установки 1 стеклянный полки необходимо 4 полкодержателя. Полкодержатели закрепляются саморезами длиной 16 мм к стенкам шкафа на расстоянии 5 см от переднего и заднего торца шкафа.
Рис.17. Полкодержатель для стекла. Для установки 1 стеклянный полки необходимо 4 полкодержателя. Полкодержатели закрепляются саморезами длиной 16 мм к стенкам шкафа на расстоянии 5 см от переднего и заднего торца шкафа.

Полкодержатели для стекла без фиксации представляют собой стержень или уголок. Полкодержатели с фиксацией имеют специальный винт, с помощью которого стекло крепко фиксируется, и не может случайно выпасть.

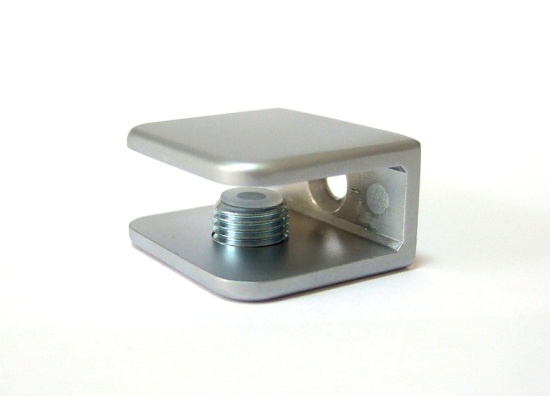

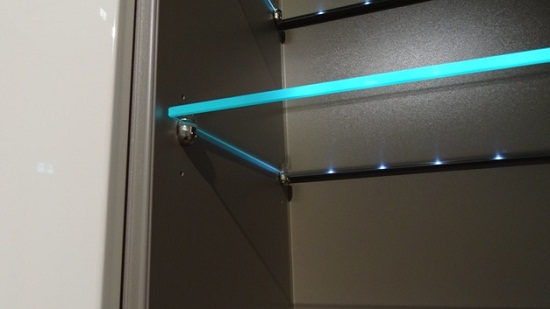

Увеличить Полкодержатель для стекла. Фиксация стекла осуществляется винтом с нижней стороны полкодержателя.
Рис.18. Полкодержатель для стекла. Фиксация стекла осуществляется винтом с нижней стороны полкодержателя.

Стяжка для столешницы

Специальный вид стяжки необходимый для стяжки двух частей столешницы. Применяется при изготовлении кухонной мебели.

Увеличить Стяжка для столешниц. Обеспечивает надежное соединение двух частей столешниц. Для повышения точности соединения деталей желательно применять совместно со шкантом. Для стандартной стяжки в соединяемых частях столешниц делают не сквозные отверстия диаметром 35 мм и глубиной 19 мм. Расстояние между отверстиями должно быть на 15 мм меньше длины стяжки. Ширина паза должна быть не менее 7 мм.
Рис.19. Стяжка для столешниц. Обеспечивает надежное соединение двух частей столешниц. Для повышения точности соединения деталей желательно применять совместно со шкантом. Для стандартной стяжки в соединяемых частях столешниц делают не сквозные отверстия диаметром 35 мм и глубиной 19 мм. Расстояние между отверстиями должно быть на 15 мм меньше длины стяжки. Ширина паза должна быть не менее 7 мм.

Для стяжки двух столешниц используют пару стяжек. Для установки стяжек необходимо сделать углубления под упоры стяжки и прорезь под винт. Сделать это можно различными способами. Наиболее доступный вариант следующий. Углубление под упоры делают сверлом Форстнера подходящего диаметра, прорезь под винт можно сделать с помощью электролобзика.

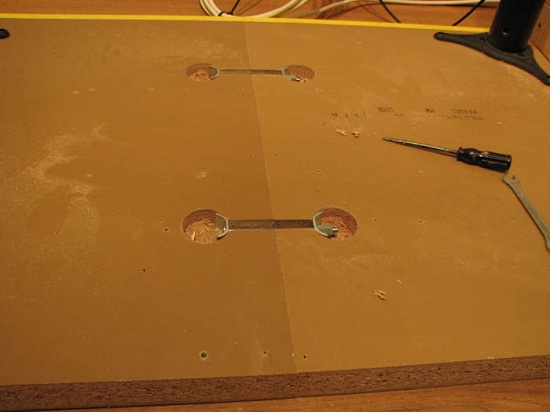

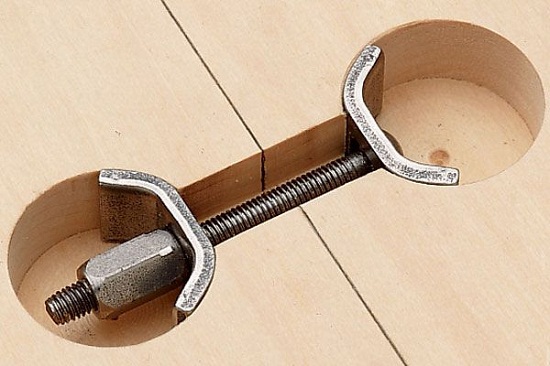

Увеличить Соединение столешниц стяжкой. Для соединения устанавливают не менее 2-х стяжек. Для установки стяжки фрезеруют отверстия и паз в плите столешницы. Отверстия можно сделать сверлом Форстнера, паз вырубить стамеской, либо с помощью ручного фрезера.
Рис.20. Соединение столешниц стяжкой. Для соединения устанавливают не менее 2-х стяжек. Для установки стяжки фрезеруют отверстия и паз в плите столешницы. Отверстия можно сделать сверлом Форстнера, паз вырубить стамеской, либо с помощью ручного фрезера.

Мебельный уголок

Это вид крепежа применяется для соединения двух деталей. Это достаточно непрочный способ соединения, поэтому с его помощью скрепляются детали, на которые не предполагается влияния больших нагрузок. Обычно это декоративные элементы, например, цоколь шкафа-купе или антресольные полки.

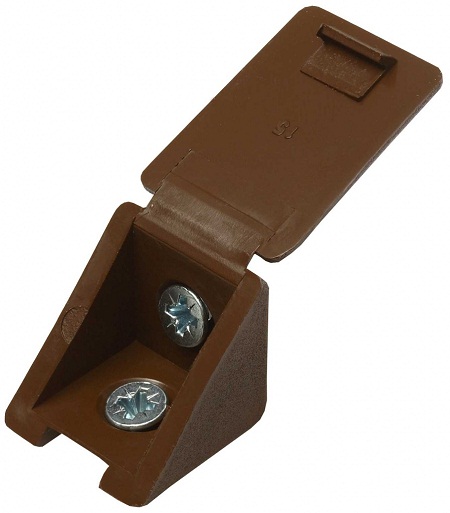

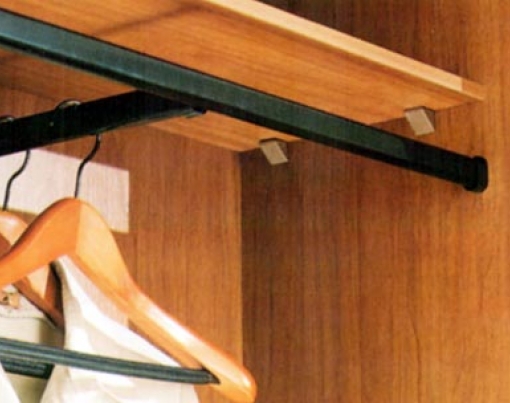

Увеличить Мебельный уголок применяется для крепления декоративных элементов мебели (цоколь) и установки полок. Изготавливается из пластика. Для скрытия крепежа имеет крышку. В качестве крепежа применяют саморезы длиной 16 мм.
Рис.21. Мебельный уголок применяется для крепления декоративных элементов мебели (цоколь) и установки полок. Изготавливается из пластика. Для скрытия крепежа имеет крышку. В качестве крепежа применяют саморезы длиной 16 мм.

Часто применяют пластиковые уголки вместо металлических. Они не менее прочные, но имеют более привлекательный внешний вид и возможность срытого крепежа. Мебельный уголок крепится к двум сопрягающимся деталям с помощью двух саморезов. После чего защелкивают крышку, таким образом скрывая крепеж.

Увеличить Мебельный уголок применяют для крепления низконагруженных элементов мебели, в том числе для установки декоративных элементов, таких как цоколь, вставки и пр.
Рис.22. Мебельный уголок применяют для крепления низконагруженных элементов мебели, в том числе для установки декоративных элементов, таких как цоколь, вставки и пр.

Рассмотренный в статье мебельный крепеж является самым распространенным и наиболее часто используемым, благодаря тому, что это самые универсальные и легкие в использовании виды крепежа. В подавляющем большинстве случаев описанных видов мебельного крепежа достаточно для сборки любой мебели.
