Летний водопровод для водоснабжения дачи и полива участка

Летний водопровод устраивают на дачах для полива насаждений или водоснабжения дома. Основная особенность летнего водопровода — это сезонность использования. На зиму из летнего водопровода сливают воду и консервируют его до следующего года. Сезонность использования водопровода с одной стороны упрощает его устройство, с другой стороны накладывает определенные особенности эксплуатации летнего водопровода.

Главной особенностью летнего водопровода это, то что зимой он не эксплуатируется. На зимний период времени вода из летнего водопровода сливается, таким образом он предохраняется от размораживания. Поэтому летний водопровод можно провести по поверхности земли, либо под землей на глубине всего 10 – 30 см, без какого-либо утепления. Летний водопровод может быть изготовлен из стальной оцинкованной, полипропиленовой или полиэтиленовой (ПНД) трубы.

Важной особенностью летнего водопровода является необходимость слива воды из всех труб на зиму. Если оставить в летнем водопроводе воду, то она замерзнет и разорвет трубы. Вода из труб может удаляться самотеком, либо под воздействием сжатого воздуха из компрессора. Эту особенность летнего водопровода необходимо учитывать при проектировании и монтаже.

Для того чтобы удалять воду без применения дополнительных устройств, таких как компрессор, при монтаже водопровода всем трубам системы необходимо придать уклон 1 – 2 градуса. В этом случае вода будет вытекать из труб под действием силы тяжести.

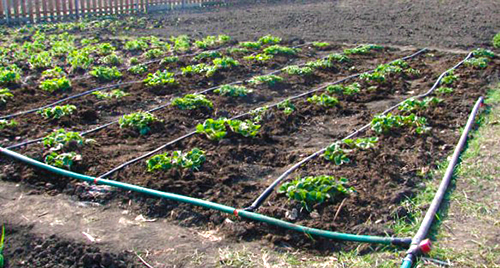

Увеличить Схема летнего водопровода для полива участка обычно представляет собой центральную трубу с отводами. Для центральной трубы применяют трубы диаметром 32 - 40 мм. для отводов 20 – 25 мм. Центральная труба может проходить вдоль забора или вдоль тропинки, так будет удобно использовать летний водопровод. Применяют стальные оцинкованные трубы, полипропиленовые и полиэтиленовые трубы.
Рис.1. Схема летнего водопровода для полива участка обычно представляет собой центральную трубу с отводами. Для центральной трубы применяют трубы диаметром 32 - 40 мм. для отводов 20 – 25 мм. Центральная труба может проходить вдоль забора или вдоль тропинки, так будет удобно использовать летний водопровод. Применяют стальные оцинкованные трубы, полипропиленовые и полиэтиленовые трубы.

Конструктивно система летнего водопровода представляет собой центральную трубу с отводами. Центральная труба имеет диаметр 1½” и 40 мм для стальных и полипропиленовых (полиэтиленовых) труб соответственно. Отводы изготавливают из трубы диаметром ½” – ¾” для стальной и 20 - 32 мм для полипропиленовой. Труб такого диаметра достаточно для нормального водоснабжения дома и полива участка при любом давлении в системе летнего водопровода.

Порядок монтажа такой схемы летнего водопровода следующий:

Прокладывают центральную трубу. Она может проходить по краю участка, либо по центру, например, вдоль дорожки. Центральной трубе придают необходимый уклон, установив ее на опоры. Уклон может быть, как в направлении источника воды, так и в противоположном.

К центральной трубе подсоединяют отводы. Отводы также должны иметь уклон. Уклон на отводах может быть сделан в любом направлении. Удобно уклон делать в сторону противоположную центральной трубе.

На отводах устанавливают запорную арматуру и шланги для полива.

Такую схему летнего водопровода можно изготовить из стальных или полипропиленовых труб. Источником воды могут служить колодец, скважина, любая емкость, система центрального водоснабжения. Для опорожнения водопровода достаточно отключить источник водоснабжения и открыть все краны на отводах.

Описанная схема летнего водопровода относится к категории стационарного водопровода. Кроме слива на зиму она не требует никакого обслуживания. Однако ее устройство осложнено трудностью монтажа стальных и полипропиленовых труб, главным образом за счет необходимости проведения сварных работ. Для упрощения монтажа летнего водопровода можно использовать полиэтиленовые трубы (ПНД трубы).

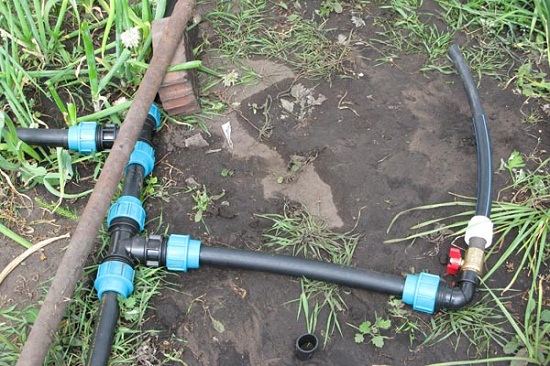

Увеличить Полиэтиленовые трубы в отличие от стальных и полипропиленовых могут соединяться специальными фитингами. Это достоинство полиэтиленовых труб значительно облегчает работу с ними. Кроме того, чтобы слить воду с летнего водопровода из полиэтиленовых труб достаточно отсоединить отводы. Сделать это достаточно просто, ослабив гайку в месте соединения.
Рис.2. Полиэтиленовые трубы в отличие от стальных и полипропиленовых могут соединяться специальными фитингами. Это достоинство полиэтиленовых труб значительно облегчает работу с ними. Кроме того, чтобы слить воду с летнего водопровода из полиэтиленовых труб достаточно отсоединить отводы. Сделать это достаточно просто, ослабив гайку в месте соединения.

Полиэтиленовые трубы пользуются большой популярностью при монтаже летнего водопровода. Они соединяются между собой специальными зажимными фитингами, которые не требуют проведения сварочных работ. Все фитинги разборные. Это достоинство позволяет не делать уклон для опорожнения летнего водопровода. Для слива воды по окончанию сезона достаточно отсоединить отводы от центральной трубы и слить с них воду. Вода из центральной трубы стечет через отверстия, к которым подключены отводы.

Популярным решением при устройстве летнего водопровода является прокладка его не по поверхности, а под землей. Достоинство этого способа в том, что трубы не лежат на поверхности и не мешают. Таким способом можно установить скрытые дождеватели и водные розетки для подключения шлангов. Глубина закладки водопровода составляет 10 – 30 см. В местах где земля подвергается сезонной копке, летний водопровод можно углубить до 40 – 50 см.

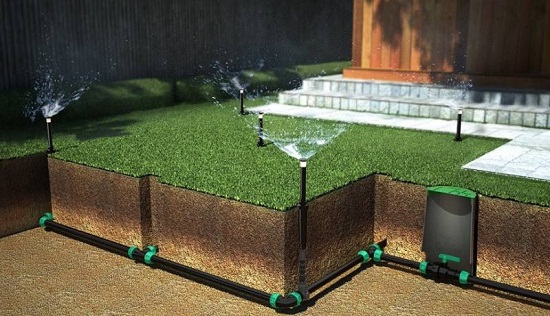

Увеличить Укладка летнего водопровода под поверхностью земли позволит скрыть всю систему водопровода. При таком подходе могут использоваться скрытые дождеватели, водяные розетки для подключения шлангов. Вся запорная арматура укладывается в специальные колодцы. Однако прокладка на глубине 10 – 30 см от поверхности земли не убережет летний водопровод от промерзания. Поэтому необходимо предусмотреть способ слива воды из системы труб, например, сделать дренажный колодец в нижней точке системы водопровода.
Рис.3. Укладка летнего водопровода под поверхностью земли позволит скрыть всю систему водопровода. При таком подходе могут использоваться скрытые дождеватели, водяные розетки для подключения шлангов. Вся запорная арматура укладывается в специальные колодцы. Однако прокладка на глубине 10 – 30 см от поверхности земли не убережет летний водопровод от промерзания. Поэтому необходимо предусмотреть способ слива воды из системы труб, например, сделать дренажный колодец в нижней точке системы водопровода.

Однако важно учесть необходимость слива воды с системы в конце сезона. В противном случае высока вероятность порыва труб и выхода из строя летнего водопровода. Решить эту проблему можно либо при помощи воздушного компрессора. С его помощью можно выгнать воду из системы труб. Так же монтаже водопровода можно предусмотреть уклон, а в месте расположения нижней точки системы труб организовать дренажный колодец. В него можно будет слить всю воду из летнего водопровода в конце сезона.

При устройстве летнего водопровода скрытым способом применяют трубы из полипропилена или полиэтилена. Трубы из этих материалов не подвержены коррозии, а срок их эксплуатации более 50 лет. Запорная арматура из полипропилена и полиэтилена обладает достаточной пластичностью, что снижает ее чувствительность к разрыву в случае наличия остатков воды.

Если на дачном участке уже имеется центральная труба водоснабжения, то для создания летнего водопровода можно использовать любой вид труб. При этом прокладку труб можно выполнить, как по поверхности, так и скрытым образом.

Мы рассмотрели все аспекты устройства летнего водопровода. Для длительного использования водопровода важно правильно его смонтировать на дачном участке. Даже применения труб из полимерных материалов, которые имеют очень длительный срок службы, не убережет летний водопровод от промерзания зимой. Поэтому вне зависимости от конфигурации и материалов важно уделить особое внимание возможности легкой консервации водопровода на зиму.
