Короб из гипсокартона на потолке - делаем декоративный короб из гипсокартона

Короб из гипсокартона на потолке часто применяется не только, как интерьерная конструкция, но и в большинстве случаев, как чисто техническая. Например, короб из гипсокартона на потолке необходим для установки точечных светильников. С его помощью можно скрыть различные коммуникации, например, вентиляцию или электропроводку. Основным достоинством короба из гипсокартона является простота сборки, что позволяет сделать его своими руками без особых затруднений.

Конструкция потолочного короба из гипсокартона

Конструктивно короб из гипсокартона на потолке представляет собой металлический каркас обшитый гипсокартонном. Поэтому фактически основная работа при создании короба заключена в создании каркаса.

Увеличить Короб состоит из каркаса, обшитого гипсокартоном. Каркас изготавливается из направляющего (ПН) и потолочного (ПП) профилей. Основная сложность сборки каркаса — это ребро короба. Оно может изготавливаться различными способами. Для обшивки применяется гипсокартон толщиной 12.5 мм.
Рис.1. Короб состоит из каркаса, обшитого гипсокартоном. Каркас изготавливается из направляющего (ПН) и потолочного (ПП) профилей. Основная сложность сборки каркаса — это ребро короба. Оно может изготавливаться различными способами. Для обшивки применяется гипсокартон толщиной 12.5 мм.

Для этой работы потребуются следующие инструменты: дрель или перфоратор, шуруповерт, ножницы по металлу, уровень лазерный или строительный уровень. И материалы: гипсокартона, потолочный и направляющий профиль, прямые подвесы, дюбель-гвозди, саморезы по металлу, саморезы для гипсокартона.

Монтаж каркаса под короб

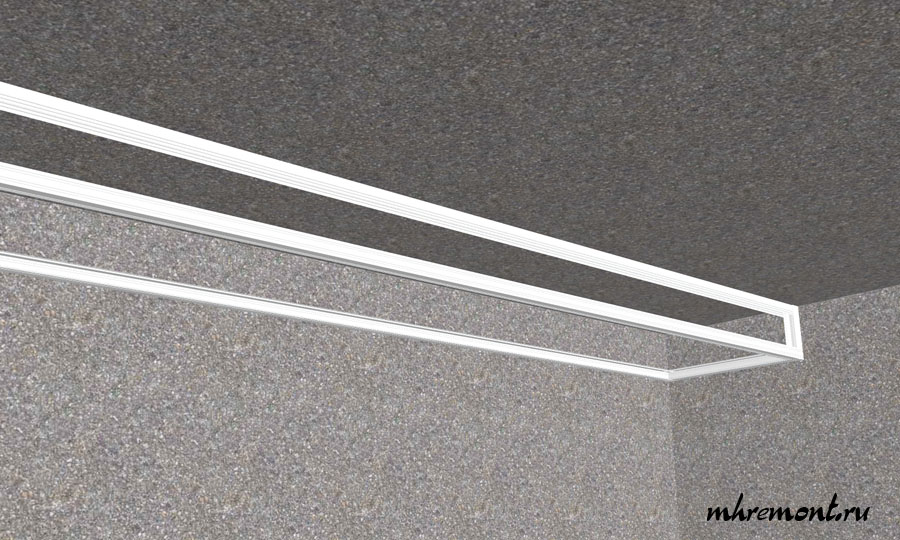

Создание короба для гипсокартона на потолке начинают с того, что отмечают линию прохождения короба на стене и потолке, т.е. с разметки. Далее по этим линиям крепится направляющий профиль с помощью дюбель-гвоздей с шагом 50-60 см.

Далее необходимо согласно разметке, закрепить направляющий профиль к стенам.

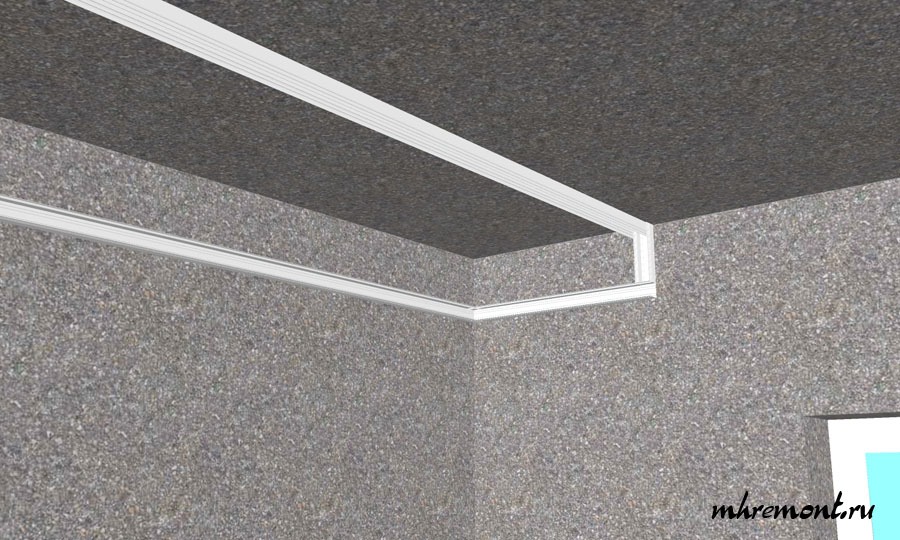

Увеличить Основу короба изготавливают из направляющего профиля (ПН-профиль). Его закрепляют на стене и потолке с помощью дюбель-гвоздей. Следующий этап — это создание внешнего ребра.
Рис.2. Основу короба изготавливают из направляющего профиля (ПН-профиль). Его закрепляют на стене и потолке с помощью дюбель-гвоздей. Следующий этап — это создание внешнего ребра.

Способы создания ребра короба

Теперь самый сложный этап — это устройство ребра короба и горизонтальных направляющих. Существует много вариантов для формирования ребра короба из гипсокартона на потолке, для наглядности рассмотрим два, на мой взгляд, наиболее простые в реализации. Основная проблема создания ребра заключена в том, чтобы установить поперечины таким образом, чтобы крепеж не мешал монтажу гипсокартона.

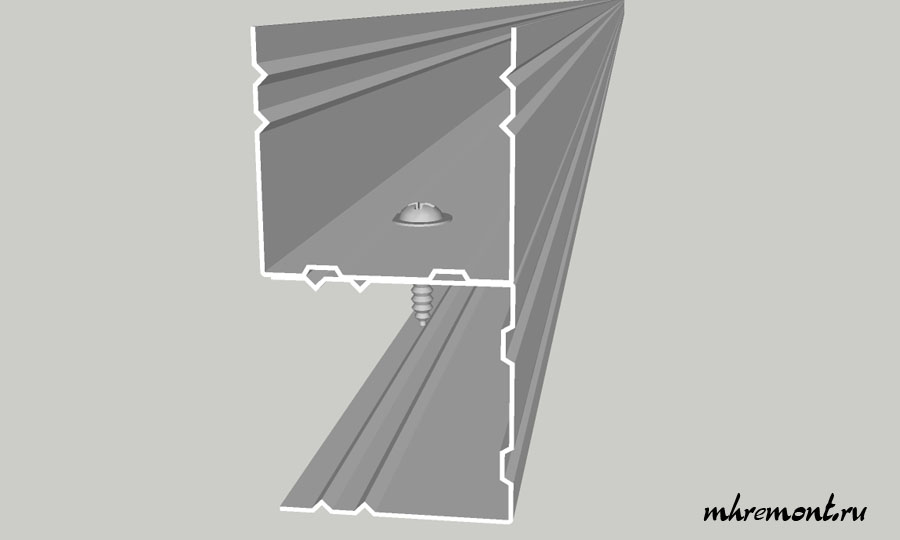

Первый вариант — это составное ребро. Оно изготавливается из двух направляющих профилей. Для этого берут два направляющих профиля равной длины и соединяют их между собой как показано на рисунке. Следует отметить, что длина ребра должна быть равна длине короба из гипсокартона.

Увеличить Часто используется составное ребро, состоящее из направляющих профилей, соединенных как показано на рисунке. Такая конструкция удобна для крепления поперечных профилей.
Рис.3. Часто используется составное ребро, состоящее из направляющих профилей, соединенных как показано на рисунке. Такая конструкция удобна для крепления поперечных профилей.

После чего устанавливают получившуюся конструкцию на место.

Увеличить Собранную конструкцию из поперечных профилей устанавливают на место и закрепляют к настенным профилям саморезами с шайбой. Вместо саморезов можно использовать просекатель для гипсокартонных профилей.
Рис.4. Собранную конструкцию из поперечных профилей устанавливают на место и закрепляют к настенным профилям саморезами с шайбой. Вместо саморезов можно использовать просекатель для гипсокартонных профилей.

Далее из потолочного профиля нарезают поперечины нужной длины и вставляют в паз потолочного профиля с шагом 60 см по горизонтальной и вертикальной поверхности короба. При этом для увеличения жесткости конструкции вертикальные поперечины крепятся саморезами к ребру короба.

Увеличить Заключительный этап — это установка горизонтальных и вертикальных поперечных профилей. Для поперечных профилей используют потолочный профиль. Он крепится саморезами или с помощью просекателя. Сборка каркаса завершена и можно подшивать гипсокартон. Такая конструкция используется если короб имеет не большие размеры (до 50х50 см) и сечение близкое к квадрату.
Рис.5. Заключительный этап — это установка горизонтальных и вертикальных поперечных профилей. Для поперечных профилей используют потолочный профиль. Он крепится саморезами или с помощью просекателя. Сборка каркаса завершена и можно подшивать гипсокартон. Такая конструкция используется если короб имеет не большие размеры (до 50х50 см) и сечение близкое к квадрату.

Достоинством данного метода является то, что не требуется лишний крепеж, который мог бы помешать монтажу гипсокартона. Недостаток — это лишний расход профилей.

В целях снижения расхода профиля может применяться другой способ формирования ребра. В этом способе ребро формируется из направляющего профиля, без каких-либо модификаций.

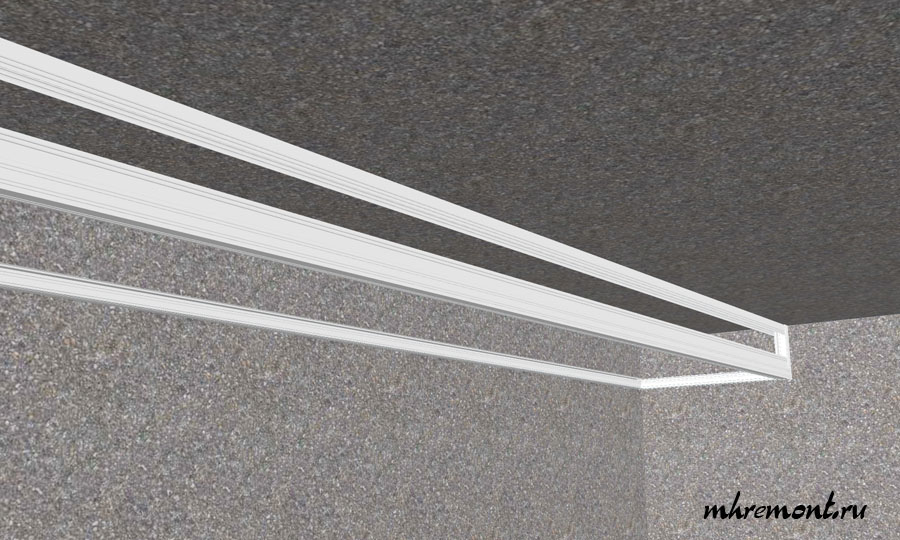

Увеличить Ребро короба может быть изготовлено из одиночного направляющего профиля. В этом случае профиль устанавливается на место и закрепляется к настенным профилям.
Рис.6. Ребро короба может быть изготовлено из одиночного направляющего профиля. В этом случае профиль устанавливается на место и закрепляется к настенным профилям.

Далее устанавливаются горизонтальные поперечины и закрепляются к ребру. Так же они дополнительно крепятся к потолку с помощью подвесов.

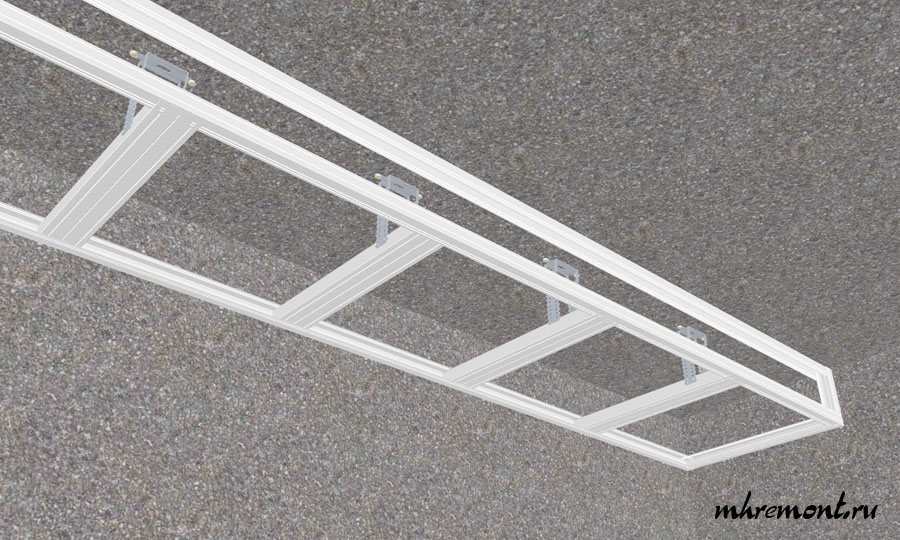

Увеличить Для повышения прочности каркаса устанавливаются горизонтальные поперечины из потолочного профиля. Они в свою очередь дополнительно закрепляются подвесами. Такая конструкция применяется если короб имеет значительную ширину и малую высоту, например, для установки точечных светильников.
Рис.7. Для повышения прочности каркаса устанавливаются горизонтальные поперечины из потолочного профиля. Они в свою очередь дополнительно закрепляются подвесами. Такая конструкция применяется если короб имеет значительную ширину и малую высоту, например, для установки точечных светильников.

Такая конструкция оправдана, если высота короба не большая, в этом случае отпадает потребность в вертикальных направляющих, за исключением мест стыка листов гипсокартона.

Увеличить Вместо подвесов может применяться потолочный профиль. Это оправдано в том случае если высота короба более 10 см, либо в коробе создается карниз для контурной подсветки потолка.
Рис.8. Вместо подвесов может применяться потолочный профиль. Это оправдано в том случае если высота короба более 10 см, либо в коробе создается карниз для контурной подсветки потолка.

После того как каркас собран можно приступить к прокладке коммуникаций и последующей облицовкой короба гипсокартоном. Листы ГКЛ крепятся к каркасу саморезами с шагом порядка 15см.

Зашивка короба, шпаклевка

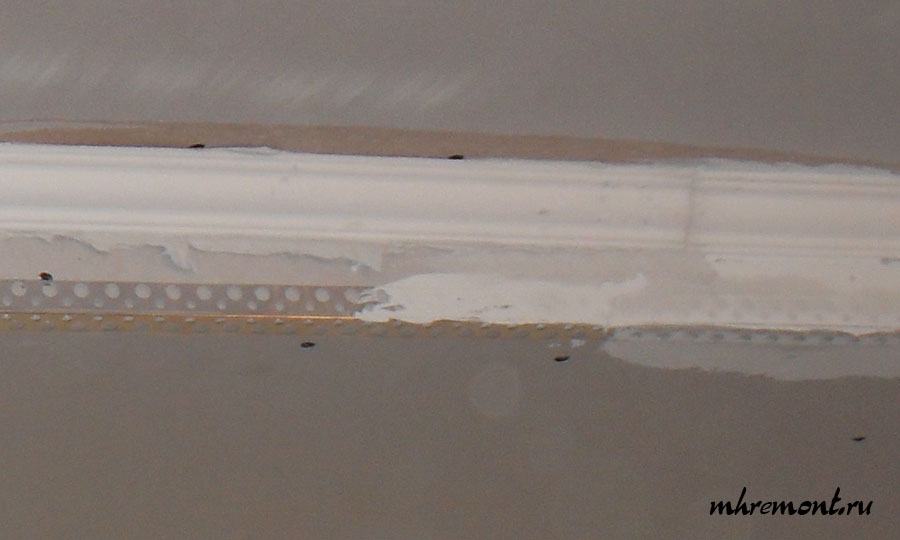

Следующий этап — это отделка короба. Сначала шпаклюются саморезы, одновременно с этим можно установить потолочный плинтус. Так же на этом этапе оформляется ребро короба для этого применяется специальный уголок. Он примазывается к коробу с помощью финишной шпаклевки.

Увеличить Собранный короб покрывают финишной шпаклевкой. Для получения ровного ребра необходимо использовать металлический уголок. После высыхания шпаклевка шлифуется и можно приступать к финишной отделке.
Рис.9. Собранный короб покрывают финишной шпаклевкой. Для получения ровного ребра необходимо использовать металлический уголок. После высыхания шпаклевка шлифуется и можно приступать к финишной отделке.

Последний этап — это покрытие короба финишной шпаклевкой и шлифовка. Ну а далее это финишная отделка и установка светильников.

Мы рассмотрели устройство короба из гипсокартона, который может применяться для прокладки коммуникаций или установки точечных светильников. Наибольшую сложность составляет сборка внешнего ребра. Существует несколько вариантов его конструкции. Если короб не большой или имеет сечение близкое к квадратному, то применяют составную конструкцию. Если короб имеет большую ширину и малую высоту, то наилучший вариант — это конструкция с подвесами. Однако вне зависимости от выбранной конструкции сборка короба очень проста и ее легко выполнить своими руками без применения специального инструмента.

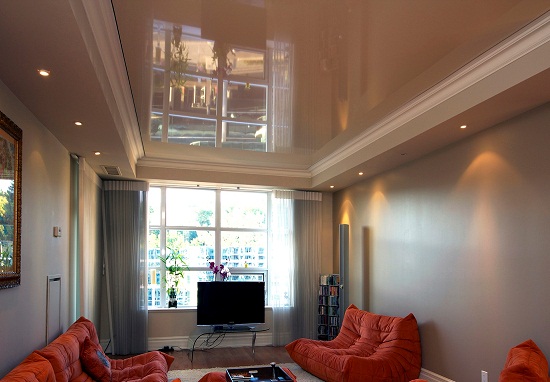

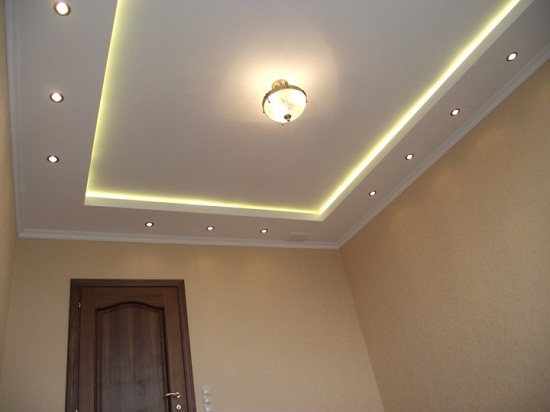

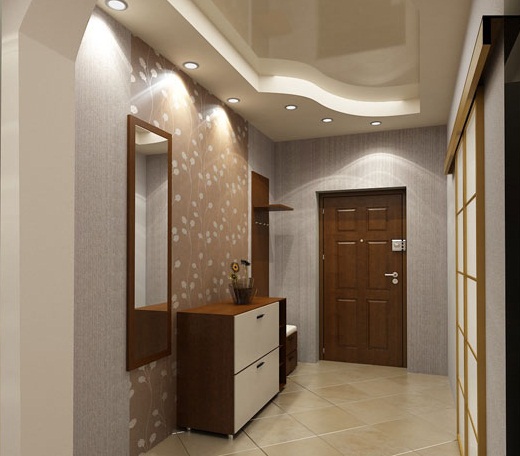

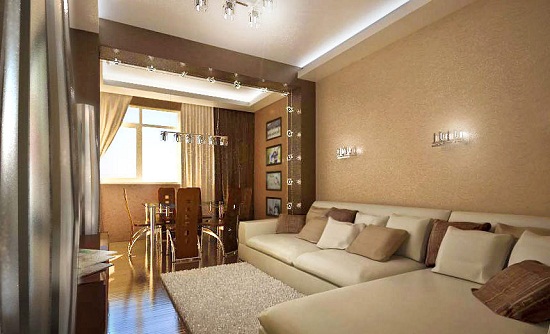

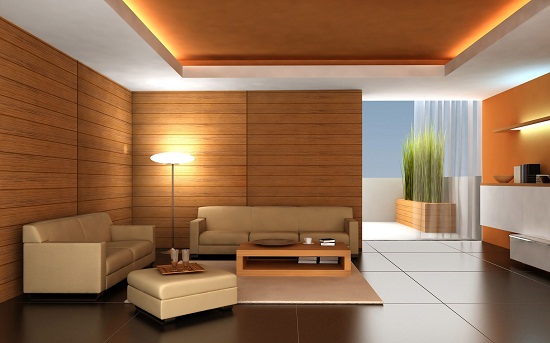

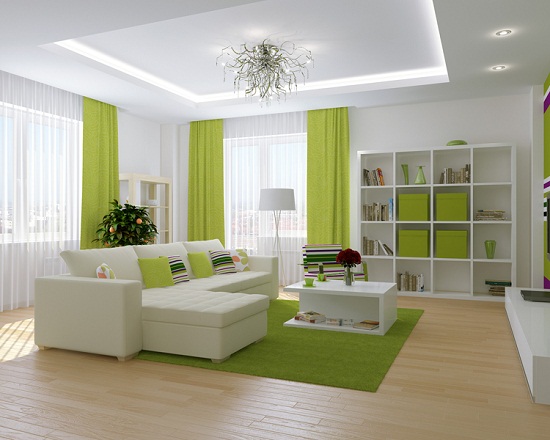

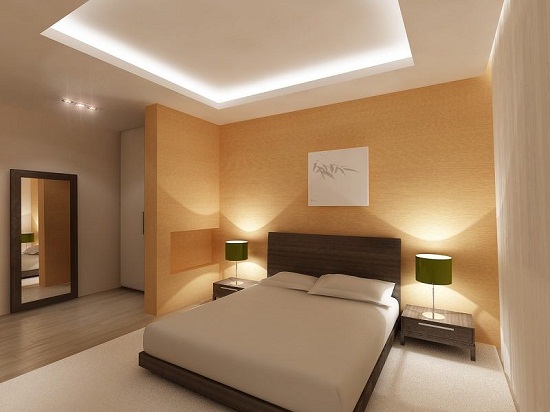

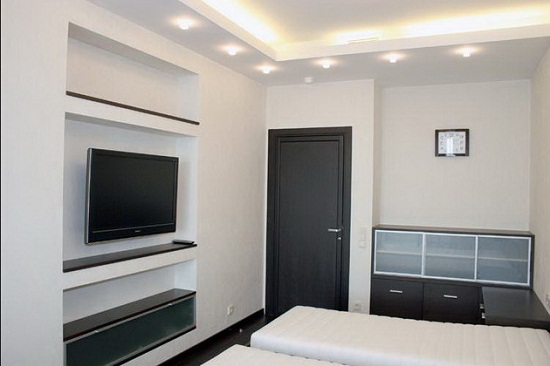

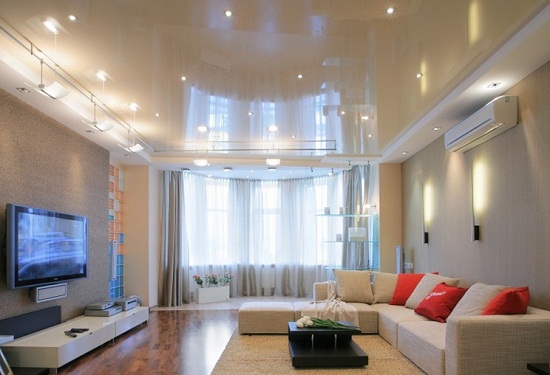

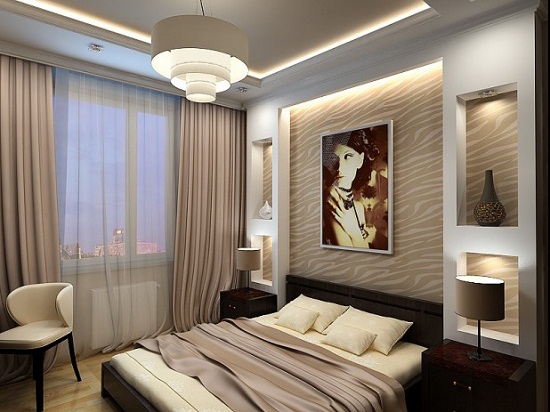

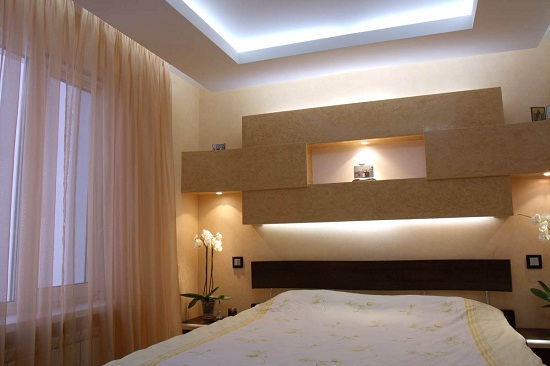

В заключение несколько дизайнерских решений потолочных коробов из гипсокартона, которые могут быть изготовлены по технологии описанной в этой статье.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.10.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.11.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.12.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.13.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.14.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.15.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.16.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.17.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.18.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.19.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.20.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.21.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.22.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.23.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.24.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.25.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.26.

Увеличить Короб из гипсокартона на потолке: декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба
Рис.27.
