Как установить реле давления на водяной насос

Если в водяном насосе не предусмотрено специальное место для установки реле давления, то реле устанавливается на нагнетающем участке водопровода в непосредственной близости от насоса.

Самое распространенное реле - РДМ – 5. Реле этого типа обеспечивает автоматическую работу насоса в диапазоне давлений 1 – 5 атм. Реле давления РДМ-5 монтируют на нагнетающей трубе по средствам переходника (штуцера). Сетевой провод насоса подключается к клеммам РДМ-5, и отдельным проводом реле давления подключается к сети.

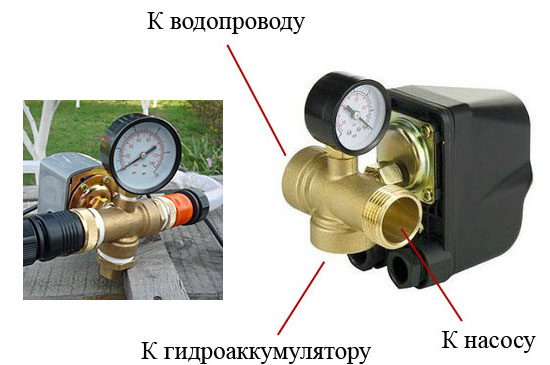

Для подключения реле давления к нагнетательной (выходной) трубе насоса желательно использовать пятиходовый штуцер. Штуцер имеет 3 разъема диаметром 1 дюйм, 1 разъем для подключения реле и 1 разъем для установки манометра. Штуцер присоединяется к выходному отверстию насоса. К соответствующим разъемам монтируется реле и манометр, который необходим для контроля давления. К одному выходу штуцера присоединяется водопроводная труба, к другому гидроаккумулятор. При отсутствии гидроаккумулятора свободный выход можно заглушить пробкой.

Реле давления для насоса имеет размер подключения ¼ дюйма, поэтому удобно использовать специальный штуцер, который предназначен для монтажа реле давления и манометра. Штуцер по средствам внешней резьбы соединяется с насосом. К оставшимся отверстиям диаметром 1 дюйм может быть подключен гидроаккумулятор и водопровод. При отсутствии гидроаккумулятора один из выходов можно заглушить.
Рис.1. Реле давления для насоса имеет размер подключения ¼ дюйма, поэтому удобно использовать специальный штуцер, который предназначен для монтажа реле давления и манометра. Штуцер по средствам внешней резьбы соединяется с насосом. К оставшимся отверстиям диаметром 1 дюйм может быть подключен гидроаккумулятор и водопровод. При отсутствии гидроаккумулятора один из выходов можно заглушить.

Пятиходовые штуцеры могут иметь различные габаритные размеры. Штуцеры малой длины не всегда удобны для соединения с насосом. Поэтому приобретая штуцер следует прикинуть достаточна ли его длина и удобно ли будет подсоединять его к насосу. Если нет, то следует дополнительно приобрести необходимые переходники.

Существует другой вариант подключения реле давления, сделать это можно с помощью тройника. Он устанавливается на выходное отверстие насоса, а на боковое ответвление устанавливается реле. Однако реле имеет подсоединительный размер ¼ дюйма, поэтому понадобится соответствующий переходник. В этом случае нет возможности установить манометр, а, следовательно, контролировать давление и выполнять регулировку.

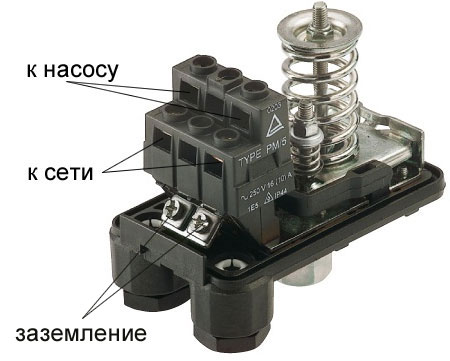

После того как реле давления смонтировано на насосе, его необходимо подключить к насосу и сетевому проводу. Снимают крышку реле, для этого достаточно повернуть защелку на крышке. Под крышкой находятся клеммы подключения насоса и сетевого кабеля. К верхнему ряду клемм подключается насос к среднему сетевой провод, нижний ряд это заземление. Так как насос работает на переменном токе, то полярность значения не имеет.

Схема подключения электропитания насоса к реле и сети. Для подключения необходимо обрезать сетевой провод насоса до нужной длины, зачистить провода и подсоединить к клеммам. К сети, реле подключается двухжильным проводом (при отсутствии заземления) сечением 1,5 мм.кв. Если мощность двигателя больше 2 кВт, то сечение провода 2,5 мм.кв. На сетевой провод удобно установить вилку и подключать его в розетку, так удобно будет отключать насос если он не используется.
Рис.2. Схема подключения электропитания насоса к реле и сети. Для подключения необходимо обрезать сетевой провод насоса до нужной длины, зачистить провода и подсоединить к клеммам. К сети, реле подключается двухжильным проводом (при отсутствии заземления) сечением 1,5 мм.кв. Если мощность двигателя больше 2 кВт, то сечение провода 2,5 мм.кв. На сетевой провод удобно установить вилку и подключать его в розетку, так удобно будет отключать насос если он не используется.

После того как реле установлено необходимо его отрегулировать под свои нужды. Реле имеет заводские настройки: минимальное давление (включение насоса) 1,4 атм., максимальное давление (выключение насоса) 2,8 атм. В большинстве случаев такие настройки обеспечивают достаточное давление воды в водопроводе, особенно если учесть, что максимальное создаваемое давление большинством садовых насосов не превышает 3 атм. Однако иногда бывает необходимо увеличить давление в системе более 3 атм., например, для быстрого полива и пр.

Регулировка реле давления осуществляется с помощью 2-х гаек, удерживающих большую и маленькую пружину. Гайка под большой пружиной отвечает за минимальное давление, при котором реле включает насос. Закручивая гайку минимальное давление (давление включения насоса) увеличивается, ослабляя гайку – уменьшается. Минимальное давление включения насоса 1 атм. Гайка под малой пружиной отвечает за перепад давления, т.е. минимальное давление (давление включения) + перепад = максимальное давление (давление отключения насоса). Для увеличения перепада давления гайку нужно закрутить, для уменьшения ослабить. Минимальный перепад давления составляет 1 атм.

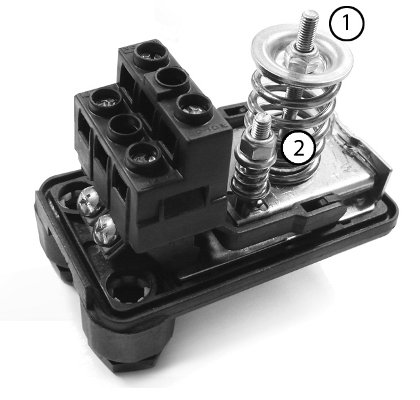

Чтобы увеличить давление в системе необходимо закрутить гайку 1. Таким образом увеличится давление включения насоса и давление выключения. Для уменьшения давления в системе необходимо отпустить гайку 1. Гайка 2 служит для регулировки разницы между давлением включения и давлением отключения насоса. Если затянуть гайку 2 (не трогая гайку 1), то увеличится максимальное давление (давление отключения), при этом минимальное давление останется неизменным.
Рис.3. Чтобы увеличить давление в системе необходимо закрутить гайку 1. Таким образом увеличится давление включения насоса и давление выключения. Для уменьшения давления в системе необходимо отпустить гайку 1. Гайка 2 служит для регулировки разницы между давлением включения и давлением отключения насоса. Если затянуть гайку 2 (не трогая гайку 1), то увеличится максимальное давление (давление отключения), при этом минимальное давление останется неизменным.

В большинстве случаев для повышения давления системы достаточно слегка затянуть гайку над большой пружиной. Перепад давления в 1,5 атм., который является заводской настройкой, достаточен для оптимальной работы насоса.

Реле давления обладает несколькими достоинствами:

  • Высокая надежность и долгий срок службы.
  • Простота регулировки и стабильность заданного значения давления.
  • Низкая стоимость самого реле и вспомогательных элементов.
  • Простота замены.
  • Возможность установки как непосредственно на насосе, так и на участке водопровода после насоса.

Мы рассмотрели способ, как оснастить обычный насос для воды реле давления. Насос с реле давления обеспечит автоматическое включение и выключение насоса. Применение реле давления является наиболее простым и недорогим способом повысить комфорт при эксплуатации водяного насоса.
