Как подключить водонагреватель не нарушая схему водопровода

Водонагреватель незаменимая вещь в квартире, без которой сложно обойтись на время отключений горячей воды. Однако многие отказываются от этого блага из-за сложности установки водонагревателя, связанной с необходимостью замены или нарушения конструкции существующего водопровода. А ведь на самом деле подключить водонагреватель можно к любому смесителю и не нарушить существующую схему водопровода.

Схема подключения водонагревателя

На рисунке ниже показана стандартная схема подключения водонагревателя. Такая схема присутствует в инструкции как на водонагреватель накопительного, так и проточного типа.

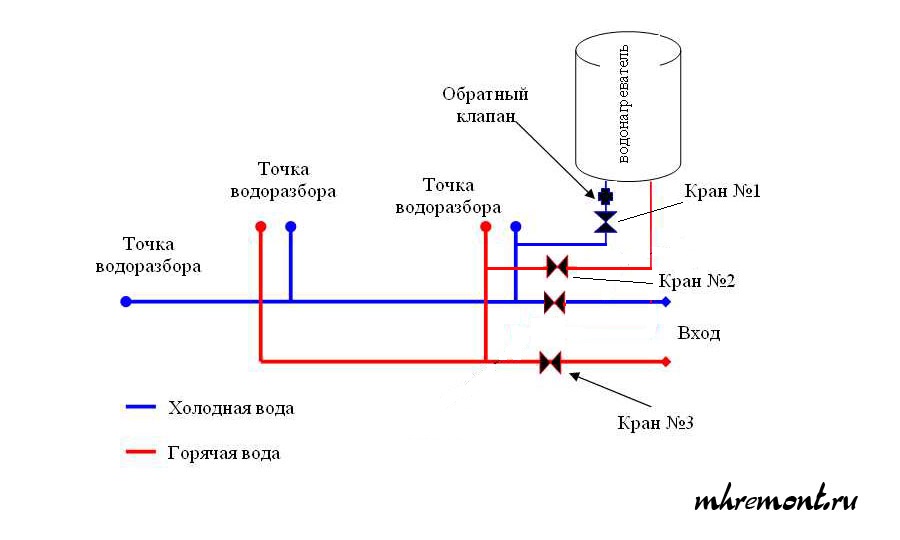

Увеличить Стандартная схема подключения водонагреватлеля.
Рис.1. Стандартная схема подключения водонагреватлеля.

Особенностью данной схемы является то, что она предполагает установку отводов в начале системы водопровода квартиры. Сразу после кранов, позволяющих отключить систему водопровода квартиры, устанавливаются отводы к которым подключается водонагреватель. Естественно это предполагает нарушение существующей системы, а за частую ведет к смене всего водопровода.

Но, можно сделать иначе. Водонагреватель можно подключить непосредственно к любой точке водоразбора, т.е. к любому смесителю.

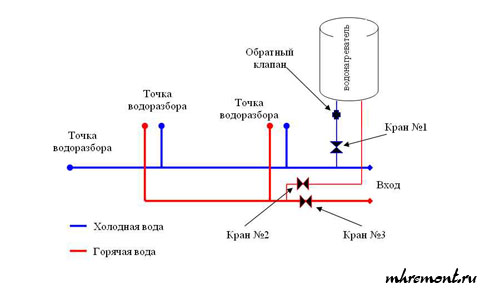

Увеличить Схема подключения водонагревателя к смесителю.
Рис.2. Схема подключения водонагревателя к смесителю.

Сделать это достаточно просто. На отвод к которому подключен смеситель устанавливают тройник. К одному выходу тройника подключается смеситель к другому водонагреватель. Водонагреватель с системой водопровода может быть соединен с помощью труб, например металопластиковых, либо с помощью гибких шлангов. Таким образом водонагреватель подключается к холодной и горячей трубе водопровода.

Краны отключающие водонагреватель необходимо ставить непосредственно на сам водонагреватель, так будет удобнее его отключать и сливать.

Куда можно установить водонагреватель

По приведенной выше схеме водонагреватель можно устанавливать в любом месте. Для экономии пространства помещения и скрытия всех соединительных элементов, водонагреватель удобно устанавливать под мойку на кухне или в ванной. Особенно это целесообразно если речь идет о проточном водонагревателе, т.к. этот тип очень компактен и имеет малые габаритные размеры.

Увеличить Установка водонагревателя под мойку. Водонагреватель объемом 50 л.
Рис.3. Установка водонагревателя под мойку. Водонагреватель объемом 50 л.

Накопительные водонагреватели имеют значительно большие габариты. Однако при правильном выборе объема водонагревателя, и этот тип прекрасно можно разместить под мойкой.

Естественно любой тип водонагревателей может быть установлен на стене, в том числе спрятан в настенные шкафчики.

Порядок работ по установке водонагревателя

Для установки водонагревателя вам потребуется два тройника и шаровых крана, для горячей и холодной трубы.

  • Сначала определяете место установки исходя из собственных предпочтений и размеров водонагревателя. Обычно водонагреватель устанавливают на кухне ядом с кухонной мойкой или ванной рядом с умывальником.
  • На выбранную точку водоразбора устанавливают тройники. Вид тройника выбирают исходя из вида резьбы на трубах (наружная или внутренняя). В случае необходимости дополнительно устанавливаются переходные муфты.
  • Далее монтируют водонагреватель в выбранном месте.
  • Устанавливают краны перекрывающие подачу воды на водонагреватель.
  • Соединяют водонагреватель и водопровод. Часто для этой цели используют гибкие шланги.

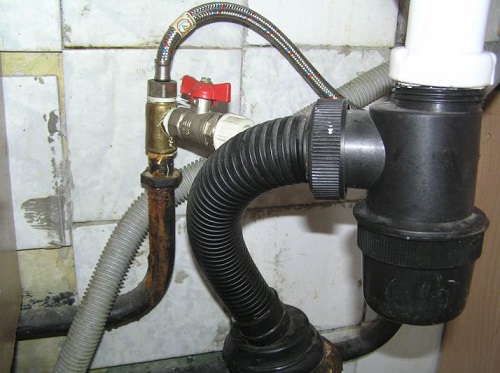

Увеличить Пример подключения водонагревателя к смесителю.
Рис.4. Пример подключения водонагревателя к смесителю.

Подключение водонагревателя по данной схеме позволяет выполнить установку своими руками без привлечения специалистов. Все благодаря тому, что нет необходимости нарушать схему существующего водопровода. Подключение водонагревателя непосредственно к точке водоразбора позволяет установить его в любом месте квартиры. Удобно спрятать водонагреватель под мойку, главное правильно выбрать объем водонагревателя. А самое главное это то, что описанный способ подключения водонагревателя позволяет не нарушать существующую схему водопровода.
