Как подключить люстру - схемы соединения проводов и выключателя

Подключение люстры достаточно простое дело, однако часто это вызывает значительные сложности, особенно если люстра, будет работать не в одном режиме, а в двух и более. Так же возникают проблемы, если у люстры предусмотрен собственный выключатель, например, дистанционный пульт управления. Как подключить люстру и решить эти проблемы будет описано в этой статье.

Условно, по способу подключения, люстры можно разделить на три типа: люстры, имеющие возможность работать в двух и более режимах (многорожковые люстры с раздельным включением лампочек), люстры, работающие в одном режиме (все лампочки включаются одновременно) и люстры со встроенной системой управления.

Подключение люстры к двухклавишному выключателю

Начнем с самого сложного это с многорожковых люстр с раздельным включением лампочек. Чтобы подключить такую люстру, и она могла работать в нескольких режимах, в квартире должна быть предусмотрена соответствующая электропроводка.

Как определить, как сделана электропроводка и предусматривает ли она работу люстры в нескольких режимах?

  • Во-первых, если старая люстра, аналогичная новой, работала, то и новая будет работать.
  • Во-вторых, следует обратить внимание на выключатель если он двухпозиционный, то, скорее всего, люстра сможет работать в трех режимах: горит вся, горит одна часть, горит вторая часть.
  • В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее.

Схема соединения проводов

Итак, рассмотрим, как подключить люстру в данном случае на примере обычной пяти рожковой люстры. Задача: сделать три режима работы люстры: горит только две лампочки, горит только три лампочки и горят все лампочки.

Если электрика люстры собрана изготовителем люстры, одной проблемой меньше, если нет, то перед тем как приступить к подключению люстры необходимо собрать ее электрическую часть.

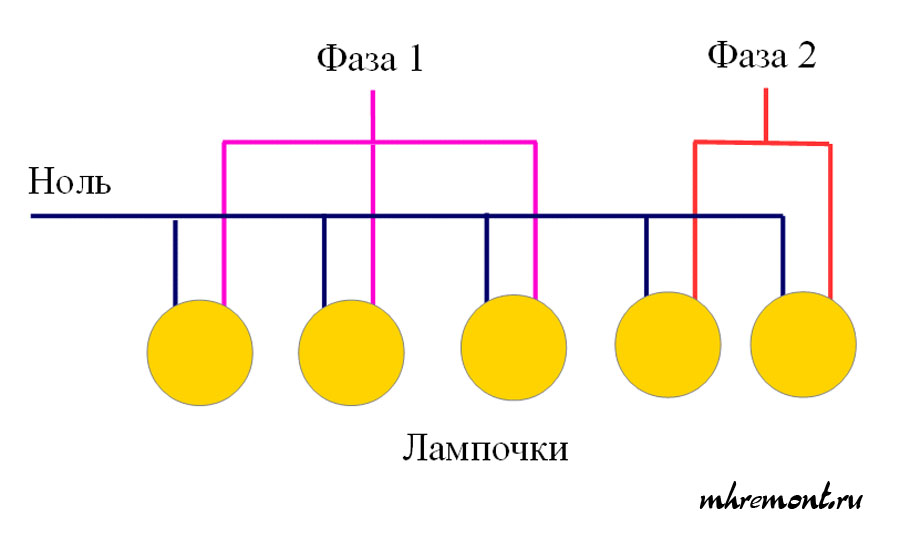

Увеличить Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.
Рис.1. Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.

У такой люстры имеется десять проводков, по два с каждой лампочки. Для подключения такой люстры необходимо сначала сделать правильное соединение проводков в самой люстре. Для этого на одну клемму соединяем по одному проводку с каждой лампочки. Остается пять проводков. Соединяем три из них в другую клемму, оставшиеся два проводка в третью.

Подключение люстры к электропроводке

Теперь необходимо подключить люстру к проводам на потолке. Первое что следует сделать - определить, какой провод ноль, а какие фаза. Для этого необходимо воспользоваться специальной отверткой тестером.

Процесс определения следующий. Переводим выключатель в положение включено, и по очереди проверяем все провода. Тот провод, на котором нет тока - есть ноль. Остальные два провода фаза. Теперь, для определения очередности работы клавиш выключателя, определяем, какой провод из оставшихся двух подключен к какой клавише. Для этого переводим одну из клавиш выключателя в положении выключено, и проверяем наличие тока. В том проводе, в котором отсутствует ток и есть искомый.

После того как определено назначение всех проводов можно подключить люстру. Перед тем как приступить к этой операции следует отключить электричество в квартире, чтобы избежать случайного поражения электрическим током.

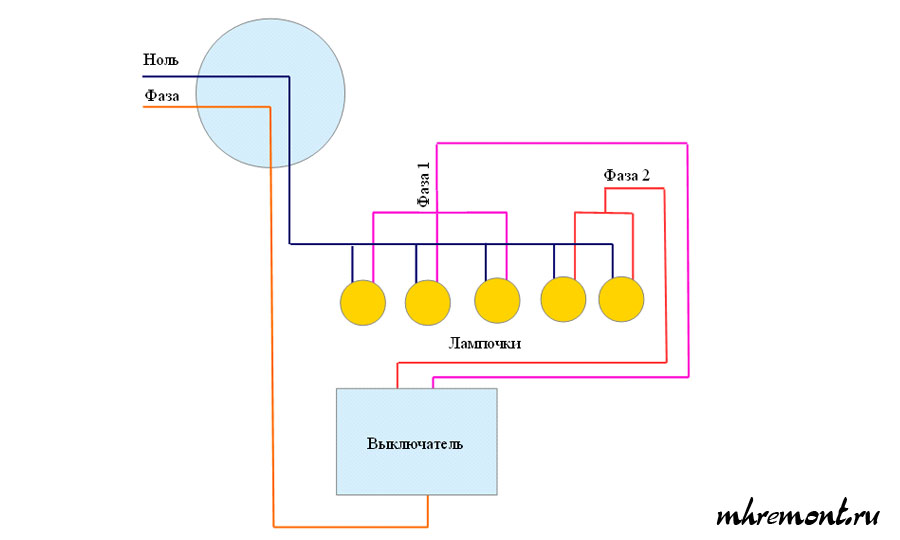

Увеличить Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.
Рис.2. Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.

Итак, сначала вешаем люстру на подвес, о том, как закрепить люстру на потолке читайте в статье «Как повесить люстру», так значительно проще соединять провода. После чего клемму, в которую мы собрали пять проводков, подключаем к проводу, который мы отметили как ноль. Остальные два провода подключаем в оставшиеся клеммы, с учетом определенных ранее положений клавиш в выключателе.

Подключение люстры к однопозиционному выключателю

Теперь рассмотрим случай, когда для подключения люстры имеются всего два провода в потолке. Как было описано ранее в этом случае один провод ноль, а другой фаза, которая идет из выключателя. В таком случае люстра может работать, только в одном режиме. Включено и выключено. Для большего числа режимов необходим как минимум еще один провод, поэтому придется переделывать проводку.

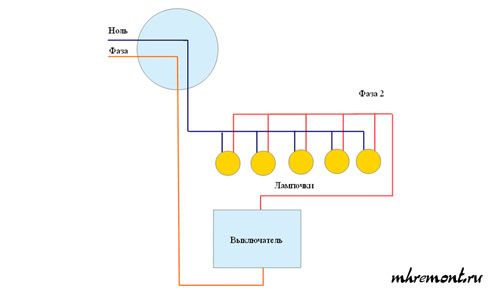

Увеличить На люстре провода соединяются по парно в два пучка и подключаются к двум проводам электропроводки. К выключателю подсоединяются два провода. Порядок подключения неважен. Однако если есть маркировка на выключателе лучше ее не нарушать.
Рис.3. На люстре провода соединяются по парно в два пучка и подключаются к двум проводам электропроводки. К выключателю подсоединяются два провода. Порядок подключения неважен. Однако если есть маркировка на выключателе лучше ее не нарушать.

Для того чтобы подключить люстру в данном случае необходимо только две клеммы. В случае нашей пятирожковой люстры необходимо сделать следующее. Проводки от лампочек соединить не в три, а в две клеммы по пять штук в каждую. И соединить их с имеющимися проводами на потолке.

В заключение, о самом простом, о люстрах и светильниках, имеющих собственный выключатель, например, пульт дистанционного управления. Подключение таких люстр выполняется проще всего. Как правило, люстры такого типа способны работать без выключателя. Для их подключения требуется только два провода фаза и ноль, т.е. они подключаются также как любой другой электрический прибор.

Если планируется подключение такой люстры на место старой, то достаточно подключить люстру, как описано выше. Единственное отличие, для постоянной работы люстры выключатель всегда должен находиться в положении включено.
