Эксцентриковая стяжка мебельная установка, сборка мебели, инструкция

Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа. Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье.

Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.

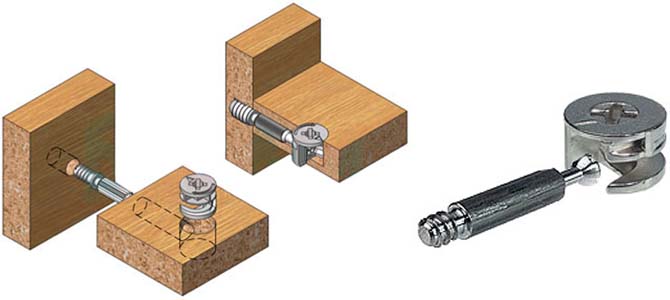

Увеличить Схема сборки эксцентриковой стяжки. Такая схема идентична для сборки любой мебели и эксцентриковых стяжек любых конфигураций.
Рис.1. Схема сборки эксцентриковой стяжки. Такая схема идентична для сборки любой мебели и эксцентриковых стяжек любых конфигураций.

Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.

Установка эксцентриковой стяжки

При соединении деталей эксцентриковой стяжкой важно строго соблюдать установочные размеры. Правильная установка стяжки обеспечит точное соединение деталей. Установочные размеры для всех видов эксцентриковых стяжек одинаковые за исключением размеров штока, о которых говорилось ранее.

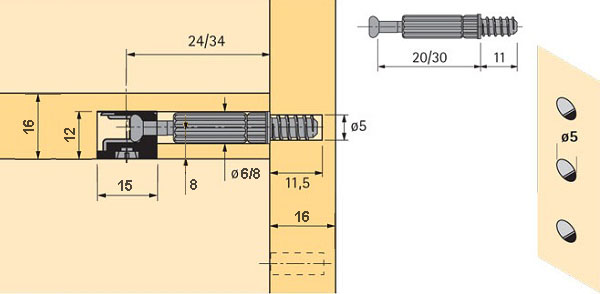

Увеличить Монтаж эксцентриковой стяжки. Схема монтажа и установочные размеры показаны на чертеже. В соединяемых деталях делают необходимые пазы, после чего устанавливают шток и эксцентрик и стягивают детали.
Рис.2. Монтаж эксцентриковой стяжки. Схема монтажа и установочные размеры показаны на чертеже. В соединяемых деталях делают необходимые пазы, после чего устанавливают шток и эксцентрик и стягивают детали.

При соединении деталей эксцентриковой стяжкой важно следить за положением штока относительно эксцентрика. Если шток сильно закручен, то эксцентрик нельзя будет повернуть 180 градусов и соединение не закрепится, если шток не докручен, то плотно соединить детали эксцентриковой стяжкой не получится.

Разметка под эксцентриковую стяжку

Перед тем как приступить к изготовлению пазов под эксцентриковую стяжку необходимо сделать разметку. Разметку достаточно легко выполнить вручную с помощью линейки. Для этого удобно положить соединяемые детали друг на друга с небольшим смещением и сделать отметки под пазы.

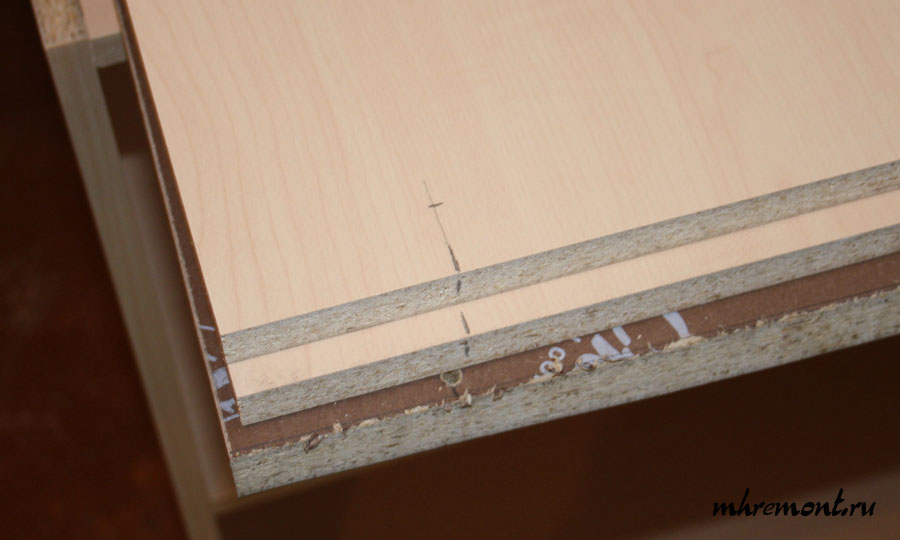

Увеличить Разметка эксцентриковой стяжки. Разметка может быть выполнена вручную. Если проводить ее аккуратно, то это не скажется на установку эксцентриковой стяжки.
Рис.3. Разметка эксцентриковой стяжки. Разметка может быть выполнена вручную. Если проводить ее аккуратно, то это не скажется на установку эксцентриковой стяжки.

Более удобным и точным способом разметки является применение специального шаблона. Шаблон для эксцентриковой стяжки позволяет точно разметить место установки и не наделать ошибок. Его можно приобрести готовый или сделать своими руками. Готовый шаблон позволяет размечать пазы для крепежа любого размера, что полностью перекрывает всю размерную цепь штоков.

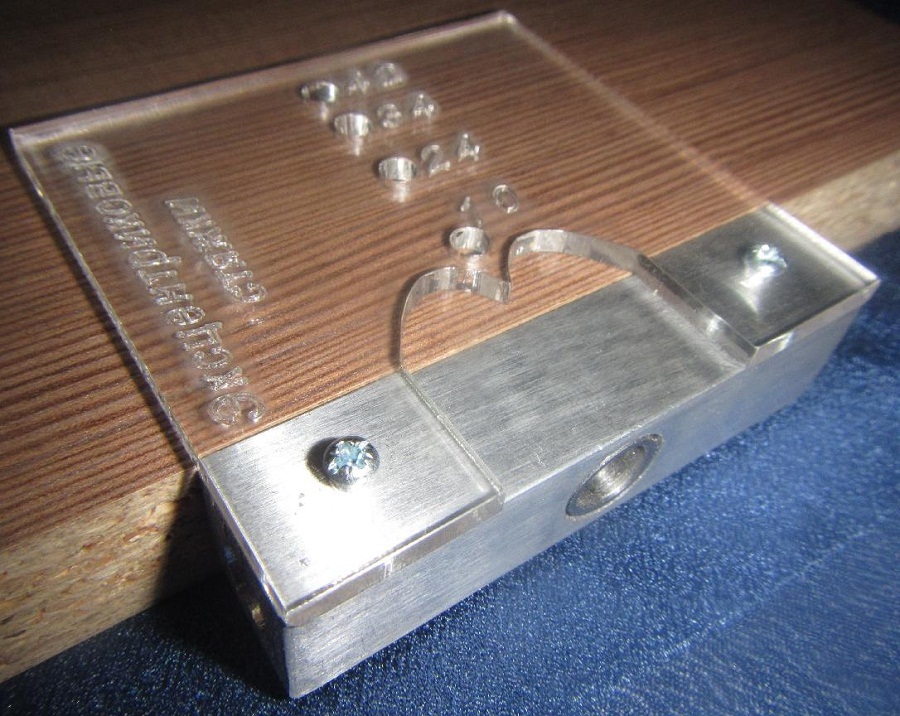

Увеличить Шаблон под эксцентриковую стяжку. С помощью данного шаблона можно точно выполнить разметку под эксцентриковую стяжку.
Рис.4. Шаблон под эксцентриковую стяжку. С помощью данного шаблона можно точно выполнить разметку под эксцентриковую стяжку.

Присадка под эксцентриковую стяжку

Присадка эксцентриковой стяжки — это самый сложный этап сборки мебели. Здесь важно точно выполнить все отверстия, так как от этого зависит качество соединения деталей. Присадка выполняется с помощью трех режущих инструментов два сверла и фрезы. Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера. Последний позволяет выполнить присадку с максимальной точностью.

Диаметр сверла под эксцентриковую стяжку выбирают исходя из размеров штока. Для большинства видов штоков диаметр сверла для закрепления штока в деталь составляет 5 мм (со стороны самореза). Для отверстия, через которое шток соединяется с эксцентриком 8 мм. Однако иногда попадается уменьшенный шток, в этом случае применяется сверло диаметром 6 мм для плотной посадки эксцентриковой стяжки.

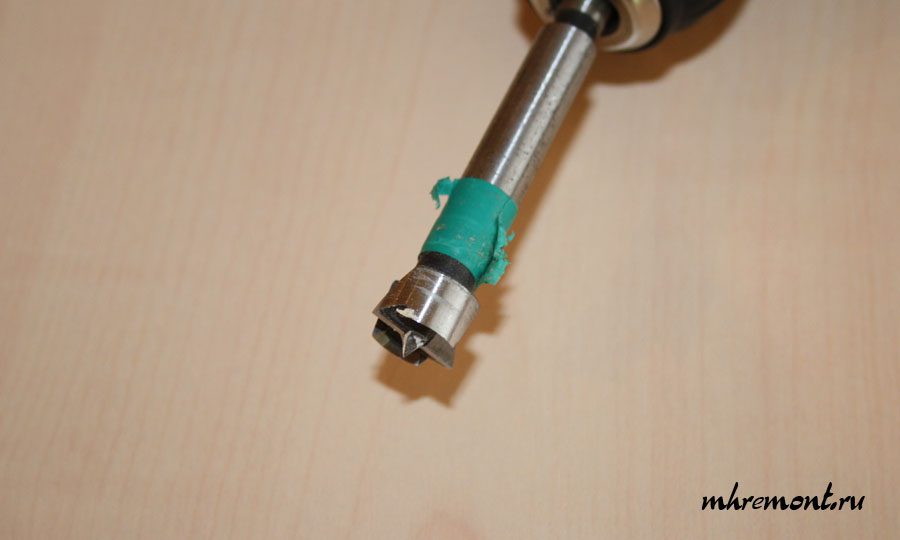

Увеличить Сверло под эксцентриковую стяжку – сверло Форстнера. Применяется для установки эксцентрика. Для стандартной стяжки применяют сверло диаметром 15 мм.
Рис.5. Сверло под эксцентриковую стяжку – сверло Форстнера. Применяется для установки эксцентрика. Для стандартной стяжки применяют сверло диаметром 15 мм.

Для установки эксцентрика применяется фреза. Фреза под эксцентриковую стяжку имеет и другое название сверло Форстнера. Для стандартного эксцентрика применяется сверло диаметром 15 мм. Такие размеры отверстия позволяют посадить эксцентрик точно без зазора, что положительно сказывается на прочность соединения деталей.

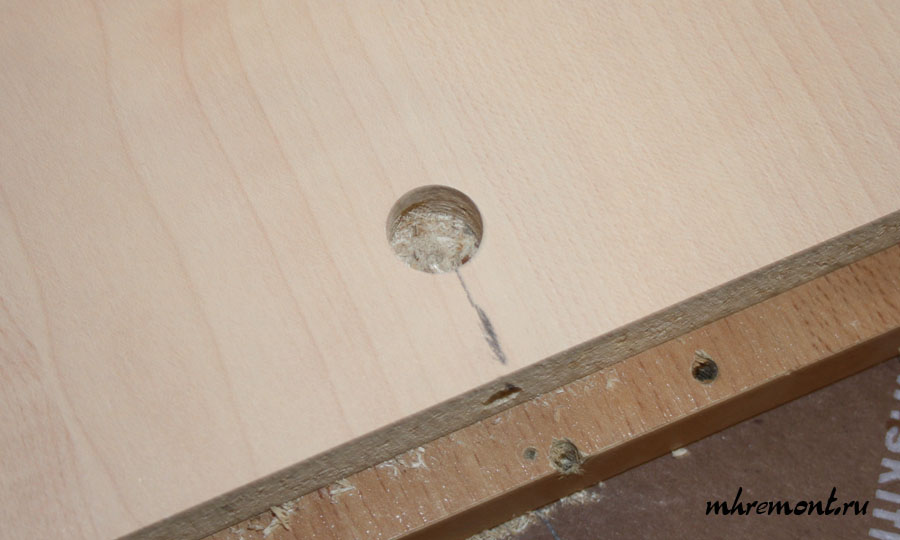

Увеличить Готовые отверстия для установки эксцентриковой стяжки.
Рис.6. Готовые отверстия для установки эксцентриковой стяжки.

Сверление отверстий можно выполнять вручную или использовать готовый кондуктор для эксцентриковой стяжки. Применение кондуктора позволяет сделать отверстия обычной дрелью очень точно. Однако часто приобрести кондуктор бывает сложно и приходится все отверстия выполнять с помощью обычной дрели. В этом случае сверло для эксцентриковой стяжки следует выбирать специальное для дерева. Оно отличается от сверл, которые обычно есть в каждом доме. Благодаря особой конструкции оно позволит правильно просверлить все отверстия.

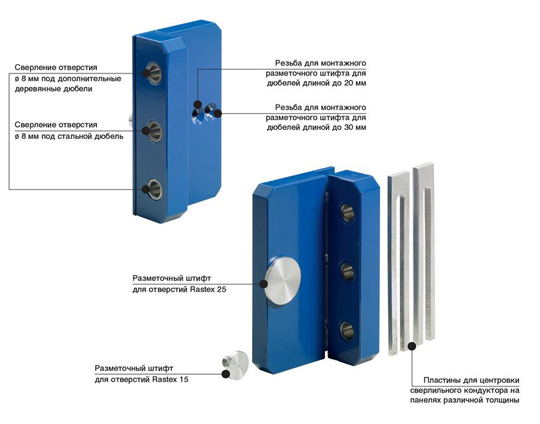

Увеличить Кондуктор под эксцентриковую стяжку.
Рис.7. Кондуктор под эксцентриковую стяжку.

С помощью мебельного кондуктора, показанного на рисунке выше, можно выполнить всю разметку и сделать все отверстия под эксцентриковую стяжку. Порядок работы с кондуктором следующий. Сначала кондуктор устанавливается на деталь и отмечается место паза под эксцентрик через соответствующее отверстие на кондукторе. Далее фрезой делают отверстие под эксцентрик. В соответствующее отверстие на кондукторе вставляют разметочный штифт. После чего устанавливают кондуктор на деталь и сверлят отверстие под шток эксцентрика. Так за несколько операций получается очень точная присадка под эксцентриковую стяжку.
