Эксцентриковая стяжка - особенности применения

Эксцентриковая стяжка это один из нескольких видов крепежа который применяется при сборке корпусной мебели. Основным достоинством эксцентриковой стяжки является скрытая установка, т.е. на фасадной поверхности мебели отсутствует какой-либо крепеж. Эксцентриковая стяжка применяется для соединения деталей под углом 90 градусов.

Увеличить Эксцентриковая стяжка применяется для соединения деталей мебели под углом 90 градусов. Для соединения 2-х деталей необходимо использовать две эксцентриковые стяжки. Основным достоинством эксцентриковой стяжки является скрытая установка. Поэтому часто применяется там, где нужно скрыть крепеж, например, на фасаде мебели.
Рис.1. Эксцентриковая стяжка применяется для соединения деталей мебели под углом 90 градусов. Для соединения 2-х деталей необходимо использовать две эксцентриковые стяжки. Основным достоинством эксцентриковой стяжки является скрытая установка. Поэтому часто применяется там, где нужно скрыть крепеж, например, на фасаде мебели.

Установка эксцентриковой стяжки

Рассмотрим, как применяется эксцентриковая стяжка на примере столешницы и шкафа. В качестве примера применения эксцентриковой стяжки можно привести письменный стол, или любой случай, когда необходимо скрыто соединить две детали.

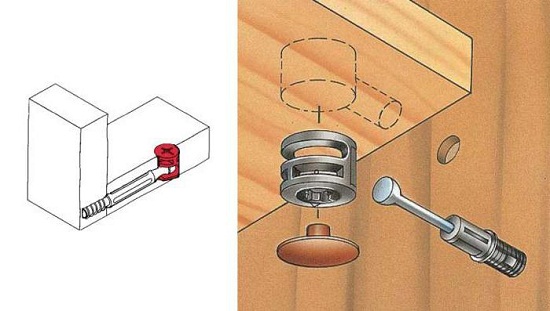

Эксцентриковая стяжка состоит из двух частей шток и эксцентрик. Шток устанавливается в одну деталь, а эксцентрик в другую.

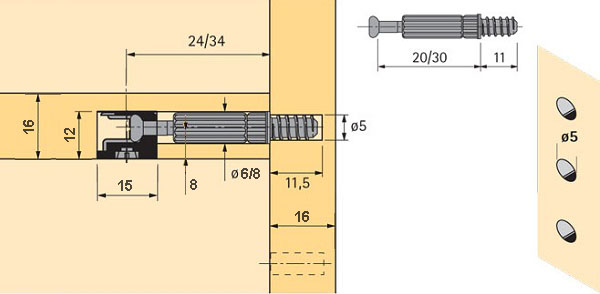

Увеличить Для установки эксцентриковой стяжки необходимо просверлить несколько отверстий. В одной детали делают несквозное отверстие под эксцентрик диаметром 15 мм и глубиной 12,5 мм (расстояние между центром отверстия и торцом детали равняется длине штока), а также отверстие под шток диаметром 8 мм (расстояние между центром отверстия и поверхностью детали 8 мм). В другой детали делают несквозное отверстие диаметром 5 мм и глубиной 12 мм под установку штока.
Рис.2. Для установки эксцентриковой стяжки необходимо просверлить несколько отверстий. В одной детали делают несквозное отверстие под эксцентрик диаметром 15 мм и глубиной 12,5 мм (расстояние между центром отверстия и торцом детали равняется длине штока), а также отверстие под шток диаметром 8 мм (расстояние между центром отверстия и поверхностью детали 8 мм). В другой детали делают несквозное отверстие диаметром 5 мм и глубиной 12 мм под установку штока.

Установку эксцентриковой стяжки начинают с разметки. Перед тем как разметить детали необходимо знать установочный размер. В приведенном далее примере установочный размер 26 мм. Узнать размер можно либо на упаковке, либо при покупке, либо замерив шток. От головки до начала резьбы.

Разметка отверстий под эксцентриковую стяжку

Разметку удобно выполнять следующим образом. Необходимо положить соединяемые детали друг на друга, и отметить линию расположения эксцентриковой стяжки.

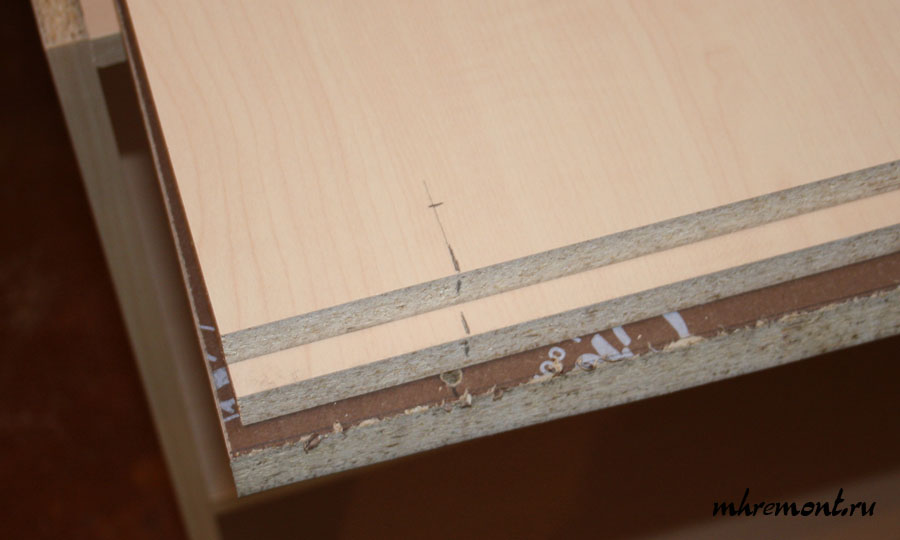

Увеличить Удобно делать разметку сразу на обеих соединяемых деталях. На деталях отмечается положение штока относительно переднего или заднего торца детали (обычно 5-7 см). На детали, в которой будет установлен эксцентрик, отмечают центр отверстия по эксцентрик.
Рис.3. Удобно делать разметку сразу на обеих соединяемых деталях. На деталях отмечается положение штока относительно переднего или заднего торца детали (обычно 5-7 см). На детали, в которой будет установлен эксцентрик, отмечают центр отверстия по эксцентрик.

На фото соединяются сразу две детали, поэтому разметку делал одновременно.

Далее на той детали, где будет установлен эксцентрик определяется центр отверстия под него. На фото выше это горизонтальная засечка. Длина отрезка — это установочный размер равный 26 мм.

Инструмент для сверления отверстий

После того как разметка сделана необходимо просверлить все отверстия. Отверстия на столешнице делается обычным сверлом диаметром 5 мм. Удобно применять специальные сверла по дереву. Аналогичным сверлом только диаметром 8 мм сверлится отверстие в торце сопрягаемой детали.

Для того чтобы сделать выборку под эксцентрик необходимо специальное сверло Форстнера. Эти специальные сверла бывают различного диаметра, поэтому для качественной установки эксцентрика следует приобрести сверло диаметром равному диаметру эксцентрика.

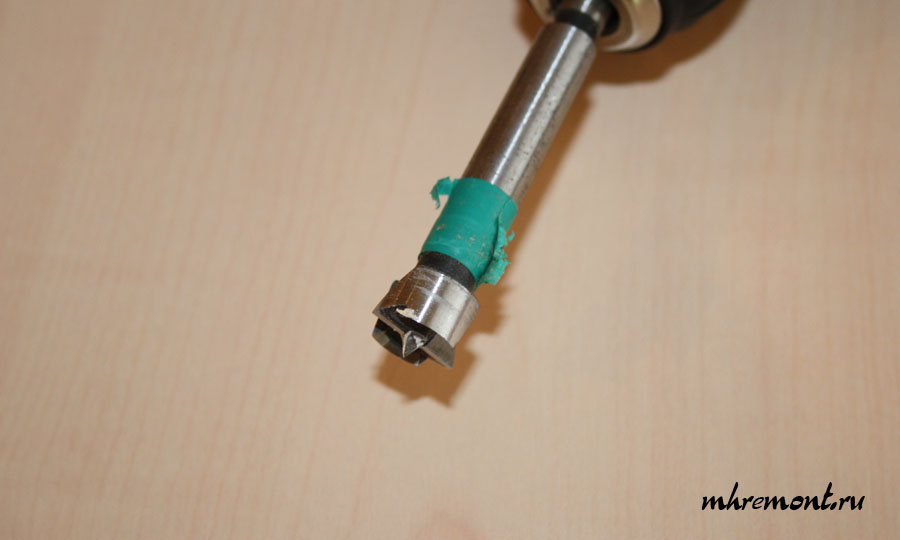

Увеличить Отверстие для эксцентрика делают сверлом Форстнера диаметром 15 мм. Здесь важно точно соблюсти глубину отверстия. Традиционная глубина отверстия 12,5 мм. Выдержать глубину отверстия можно используя ограничитель глубины сверления.
Рис.4. Отверстие для эксцентрика делают сверлом Форстнера диаметром 15 мм. Здесь важно точно соблюсти глубину отверстия. Традиционная глубина отверстия 12,5 мм. Выдержать глубину отверстия можно используя ограничитель глубины сверления.

С помощью этого сверла делаем отверстие глубиной равной толщине эксцентрика это порядка 12,5 мм.

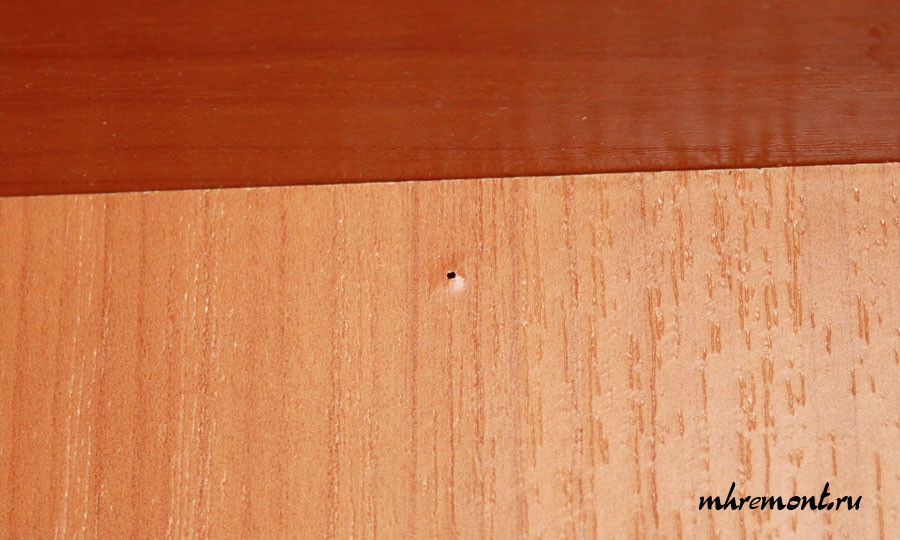

Увеличить После того, как готово отверстие под эксцентрик, сверлим отверстие диаметром 8 мм под шток. Порядок сверления отверстий важен, так просверлить слишком глубокое отверстие под шток не позволит отверстие под эксцентрик.
Рис.5. После того, как готово отверстие под эксцентрик, сверлим отверстие диаметром 8 мм под шток. Порядок сверления отверстий важен, так просверлить слишком глубокое отверстие под шток не позволит отверстие под эксцентрик.

Примеры применения эксцентриковой стяжки.

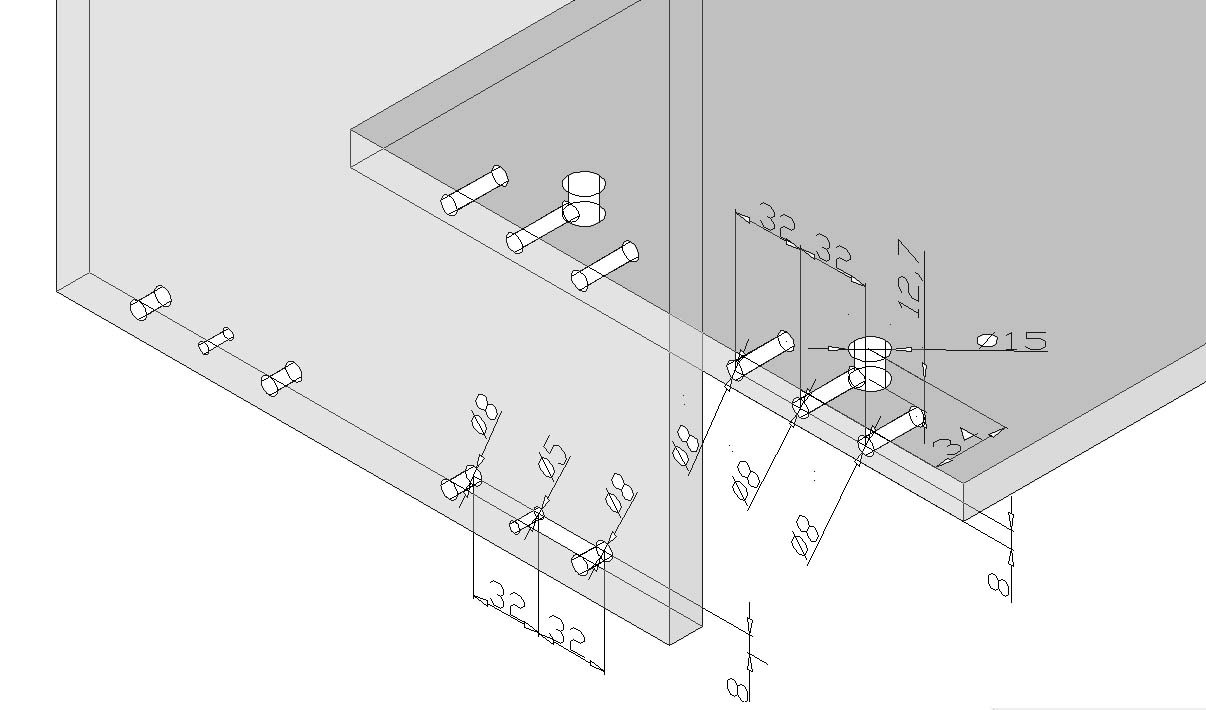

Соединение деталей эксцентриковой стяжкой. Схема присадки отверстий под стяжку и шканты. Рис.6.

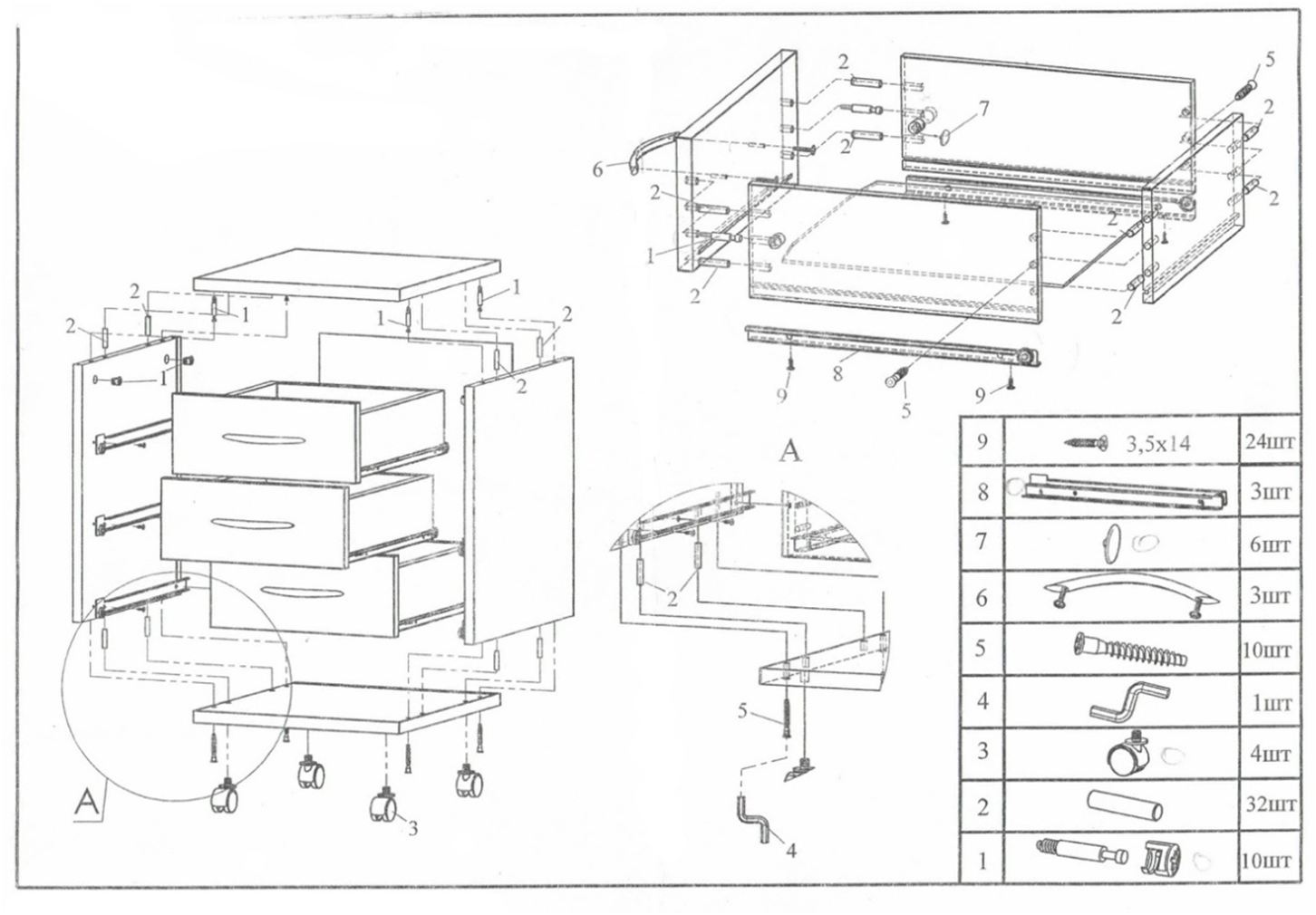

Пример сборки прикроватной тумбы с использованием эксцентриковой стяжки. Рис.7.

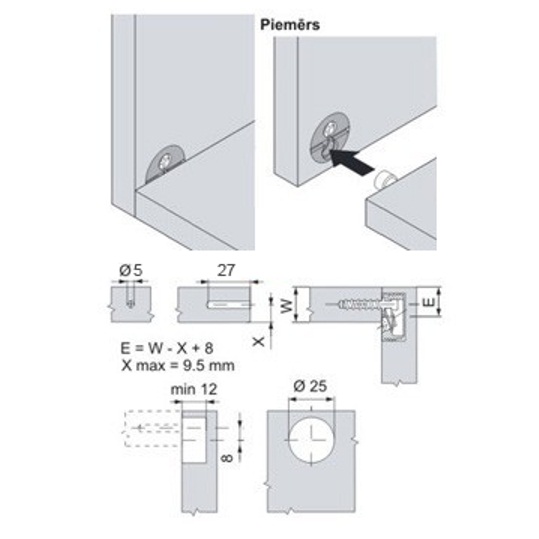

Эксцентриковая стяжка. Присадка для данного вида стяжки более проста, чем для традиционной эксцентриковой стяжки. Рис.8.

Практические советы по установке эксцентриковой стяжки

Обратите внимание на две особенности, во-первых, глубина сверления 12 -13 мм, а толщина плиты ЛДСП 16 мм, во-вторых, у сверла имеется острый выступ необходимый для точного сверления, имеющий размер где-то около 3 мм. Оба этих обстоятельства приводят к тому, то легко ошибиться и пробить на сквозь плиту ЛДСП.

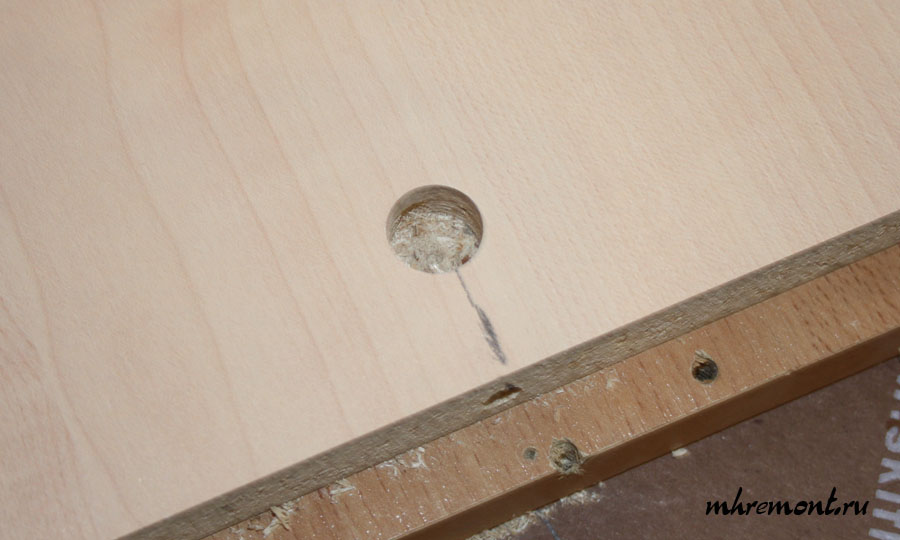

Увеличить Достаточно частый дефект при сверлении отверстия под эксцентрик. Из-за большой глубины отверстия сверло может пройти насквозь и нарушить целостность поверхности детали.
Рис.9. Достаточно частый дефект при сверлении отверстия под эксцентрик. Из-за большой глубины отверстия сверло может пройти насквозь и нарушить целостность поверхности детали.

Чтобы избежать указанных проблем следует пользоваться специальным ограничителем глубины сверления, с помощью которого можно точно контролировать глубину сверления.

Мы рассмотрели способ соединения деталей эксцентриковой стяжкой, и технологию выполнения присадки отверстий. Основной сложностью применения эксцентриковой стяжки, и, как следствие низкую ее популярность, является сложность сверления отверстий и необходимость использования специальных сверл. В домашних условиях сделать точную присадку довольно трудно. Однако скрытность соединения деталей и возможность многократной сборки и разборки мебели без ее повреждения делает эксцентриковую стяжку незаменимой во многих случаях.
