Душ в бане своими руками - делаем душ, как в городской квартире

Хорошо летом на даче, но иногда не хватает привычных для городского жителя удобств, таких как на пример горячая вода. Конечно, горячую воду можно получить и в бане с помощью печки, но таким способом сделать душ вряд ли возможно. А часто после жаркого дня хочется принять именно душ, а не париться в бане.

Способы создания душа в бане

Организовать душ в бане своими руками можно тремя способами: установить бак с тэном, установить проточный водонагреватель или накопительный водонагреватель.

Бак с тэном всем хорош, как говориться дешево и просто. Но при отсутствии такой простейшей автоматики как контроль температуры воды, пользоваться им не очень удобно, то перегрел воду, то не до грел. Не стоять же рядом с ним каждый раз, когда он греется?!

С проточным нагревателем все гораздо удобнее с точки зрения эксплуатации, да и установка, наверное, самая простая. Однако большой проблемой дач является плохое энергоснабжение, что выливается при использовании проточного нагревателя в неудобство. Большинство проточных нагревателей имеют мощность не менее 3,5 кВт. В условиях дачи перепады напряжения в сети - это не исключение, а обыденность. Благодаря ним работа проточного водонагревателя будет не стабильной. Другая проблема, которая затрудняет применение водонагревателя этого типа - это низкий напор воды в дачном водопроводе, что тоже вызовет проблемы в работе нагревателя.

Третий вариант, организовать душ в бане своими руками - это установка накопительного водонагревателя. Фактически этот тип водонагревателей - аналог бака с тэном, но с системой автоматики, которая ликвидирует все недостатки первого случая. Единственной проблемой для этого типа водонагревателя является давление воды в подающем трубопроводе. Однако эта проблема успешно решается с помощью насоса. Поэтому учитывая сказанное, мой выбор пал на накопительный водонагреватель.

Душ на даче можно организовать тремя способами: бочка с тэном, проточный водонагреватель и на основе накопительного водонагревателя. Самый популярный вариант — это схема, душа на основе накопительного бойлера. Это полностью автоматическая схема, которая обеспечивает регулировку температуры воды и стабильное давление воды в душе.

Душ в бане на основе накопительного водонагревателя

Теперь давайте перейдем непосредственно к вопросу, как организовать душ в бане своими руками. Как уже говорилось ранее, душ в бане основан на использовании накопительного водонагревателя. Принципиальная схема устройства душа в бане представлена на картинке ниже.

Схема водопровода

Схема душа в бане состоит из механического фильтра, насоса, фильтра тонкой очистки, обратного клапана, накопительного водонагревателя и смесителя (душа). Мех. Фильтр обеспечивает грубую очистку, насос постоянство давления в системе, фильтр тонкой очистки полностью очищает воду от загрязнений и предохраняет водонагреватель от загрязнения, обратный клапан предотвращает слив системы при отсутствии воды, водонагреватель обеспечивает заданную температуру горячей воды.

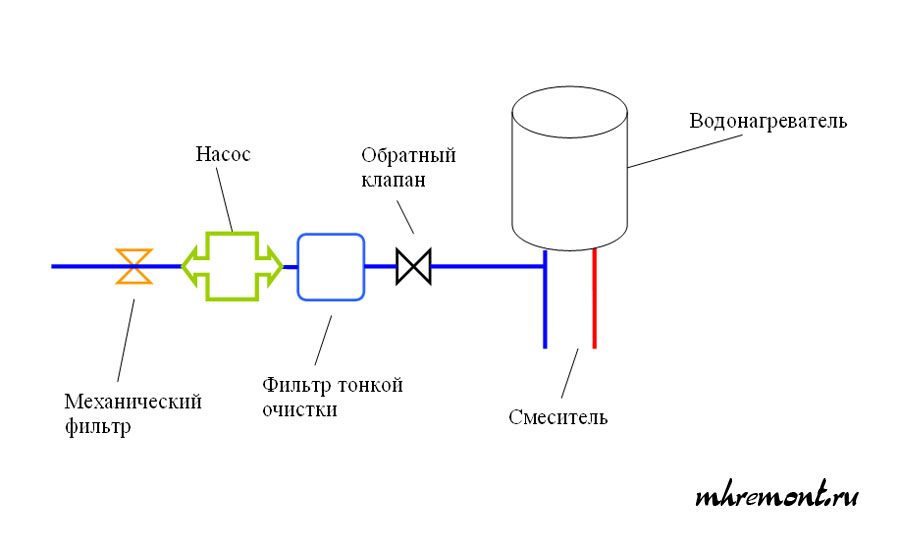

Рис.1. Схема душа в бане состоит из механического фильтра, насоса, фильтра тонкой очистки, обратного клапана, накопительного водонагревателя и смесителя (душа). Мех. Фильтр обеспечивает грубую очистку, насос постоянство давления в системе, фильтр тонкой очистки полностью очищает воду от загрязнений и предохраняет водонагреватель от загрязнения, обратный клапан предотвращает слив системы при отсутствии воды, водонагреватель обеспечивает заданную температуру горячей воды.

Механический фильтр

Механический фильтр устанавливается на входящую трубу водопровода и необходим для отсеивания крупных частиц. Главным образом он необходим для защиты насоса от попадания крупных частиц и продления срока службы фильтра тонкой очистки. Установка такого фильтра оправдывает себя, особенно если вода на даче подается из водоема.

Насос

Насос необходим для повышения давления в системе. Обычно на дачах имеется централизованная подача воды, которая подается под давлением не более 1,5 атмосфер, что недостаточно для полноценного душа. Кроме того, учитывая, что эта же вода используется для полива, а поливают чаще всего вечером, когда собственно и хочется принять душ, давление в подаче значительно снижается.

Для создания высокого постоянного давления необходимо использовать насосную станцию. За счет автоматики она обеспечивает включение и выключение насоса. Гидроаккумулятор обеспечивает постоянное давление в системе. При подключении насосной станции важно на вход установить обратный клапан, диаметр трубы для подключения должен быть равен входному отверстию насоса. В противном случае насос потеряет производительность.

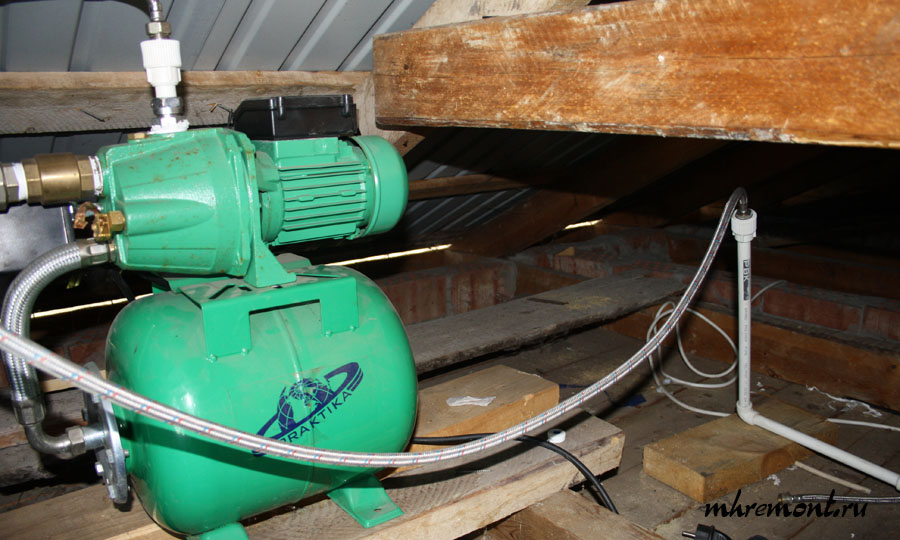

Рис.2. Для создания высокого постоянного давления необходимо использовать насосную станцию. За счет автоматики она обеспечивает включение и выключение насоса. Гидроаккумулятор обеспечивает постоянное давление в системе. При подключении насосной станции важно на вход установить обратный клапан, диаметр трубы для подключения должен быть равен входному отверстию насоса. В противном случае насос потеряет производительность.

На насосе следует остановиться поподробнее, так как с ним связаны определенные тонкости, при организации душа в бане.

  • Во-первых, какой насос выбрать? Существует три варианта: повысительный насос, насосная станция и садовый насос. В принципе все они применимы для душа в бане. Однако садовый насос хоть и выполняет свою функцию, но у него отсутствует автоматика, а, следовательно, его необходимо включать вручную каждый раз при приеме душа, что неудобно. Повысительный насос лишен этих недостатков, но при отсутствии в нем аккумулятора давления, давление, а соответственно и напор будут колебаться, особенно при попадании воздуха в систему. Конечно, это не критично, но учитывать стоит. Насосная станция лишена всех перечисленных недостатков, поэтому в данном случае применена именно она.
  • Во-вторых, следует обратить внимание на подводящий трубопровод. Размер его должен соответствовать размеру всасывающего отверстия. Это важно, в противном случае насос будет работать с перебоями. Так же важно на вход насоса устанавливать обратный клапан (на фото желтый установлен на вход насоса), он не позволит сбрасывать набранное давление обратно в магистраль. Если выполнить все эти условия, то насос не только прослужит долго, вы вообще не будете знать с ним ни каких проблем. И даже с заводскими настройками автоматики насос будет прекрасно выполнять свою функцию.

Фильтр тонкой очистки

Этот фильтр необходим для отсеивания всех примесей. Для этой цели прекрасно подойдут обычные фильтры для воды. Применяя фильтр тонкой очистки, вода в душе будет чистой, а в накопительном водонагревателе не будет скапливаться осадок, тем самым его срок службы будет больше.

Фильтр тонкой очистки предохраняет водонагреватель от загрязнения и делает воду в душе чистой. Целесообразно применять фильтр с чистотой фильтрации 5-10 мкм. Такие фильтры применяют для очистки водопроводной воды в квартире. Кроме того, стоимость сменного картриджа не высока, а, следовательно, стоимость эксплуатации системы будет не большой.

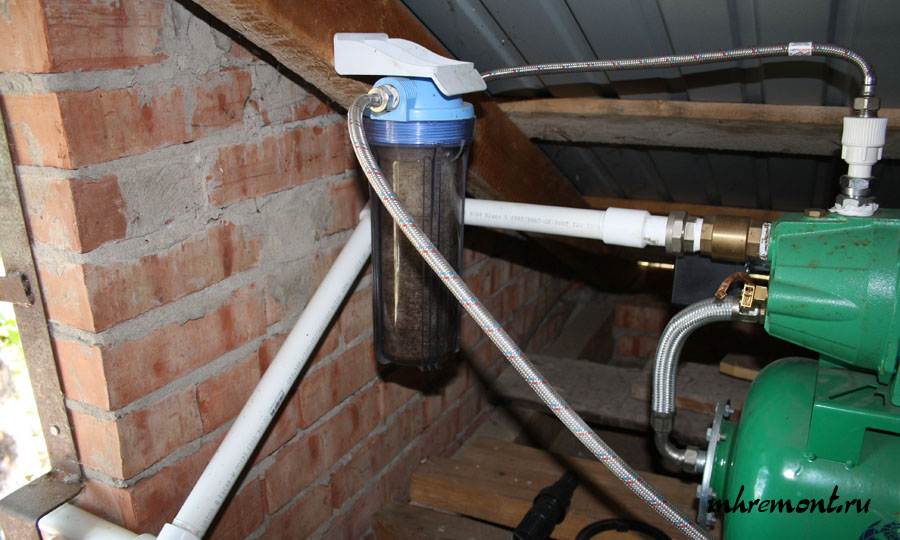

Рис.3. Фильтр тонкой очистки предохраняет водонагреватель от загрязнения и делает воду в душе чистой. Целесообразно применять фильтр с чистотой фильтрации 5-10 мкм. Такие фильтры применяют для очистки водопроводной воды в квартире. Кроме того, стоимость сменного картриджа не высока, а, следовательно, стоимость эксплуатации системы будет не большой.

Обратный клапан и накопительный водонагреватель

Обратный клапан на водонагревателе необходим, что бы предотвратить слив воды из бака в магистраль.

Про накопительный водонагреватель следует остановиться подробнее. Накопительные водонагреватели можно разделить по схеме управления и по способу установки. По схеме управления электронное и механическое. По способу установки горизонтальный и вертикальный. Какой тип водонагревателя для душа в бане выбрать зависит от места установки.

На мой взгляд, идеальный вариант душа это принимая его не задумываться о его устройстве. Поэтому мои критерии выбора накопительного водонагревателя были следующие: скрытая установка, один раз выставил температуру и забыл. В результате был выбран самый постой водонагреватель с механической регулировкой и горизонтальным расположением бака, а вся система смонтирована на чердаке бани.

Последний критерий водонагревателя - это объем. Учитывая, что на чердаке места достаточно, а семья большая, то выбран был объемом 150 литров.

Пример соединения элементов схемы водоснабжения бани

Так как на чердаке повесить его не куда, то его просто положил на лаги, сделав ему подпорки, чтобы не катался. На фото видно установку обратного клапана на подводе холодной воды.
Рис.4. Так как на чердаке повесить его не куда, то его просто положил на лаги, сделав ему подпорки, чтобы не катался. На фото видно установку обратного клапана на подводе холодной воды.

Вода подается по трубе из полипропилена диаметром 40 мм из общей дачной системы водопровода. Перед насосом установлен обратный клапан. Так же перед насосом предусмотрен механический фильтр, он установлен на улице для удобства чистки, чтобы не лазить каждый раз на чердак бани. Далее гибким шлангом насос соединен с фильтром тонкой очистки. Чистота фильтрации 5-10мкм. Фильтр установлен на чердаке для того чтобы скрыть его от прямых солнечных лучей, тем самым замедлить рост водорослей в нем. Фильтр приходится менять примерно 2-3 раза за сезон, т.к. стоит он не дорого, то это не проблема.

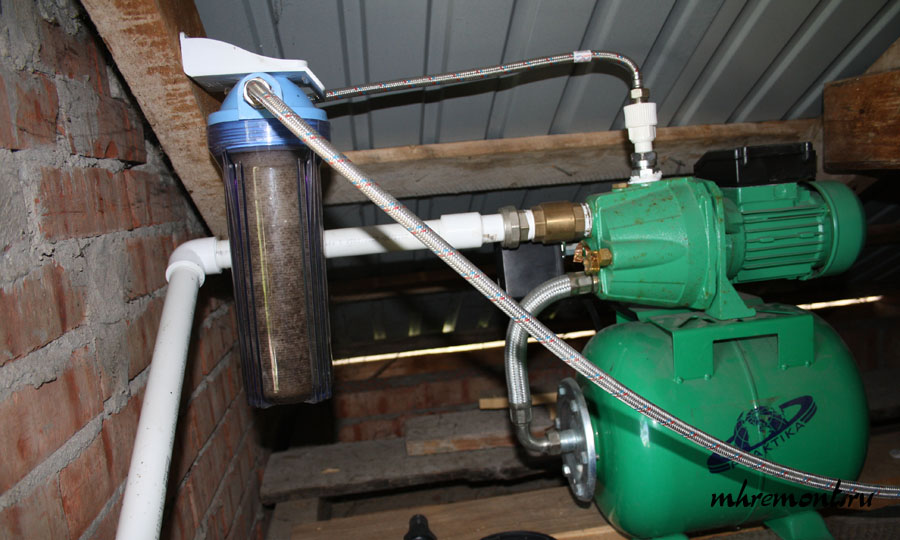

Рис.5. Вода подается по трубе из полипропилена диаметром 40 мм из общей дачной системы водопровода. Перед насосом установлен обратный клапан. Так же перед насосом предусмотрен механический фильтр, он установлен на улице для удобства чистки, чтобы не лазить каждый раз на чердак бани. Далее гибким шлангом насос соединен с фильтром тонкой очистки. Чистота фильтрации 5-10мкм. Фильтр установлен на чердаке для того чтобы скрыть его от прямых солнечных лучей, тем самым замедлить рост водорослей в нем. Фильтр приходится менять примерно 2-3 раза за сезон, т.к. стоит он не дорого, то это не проблема.

Далее так же гибким шлангом вода подается в систему труб, которая делит воду на две части, одна подается в водонагреватель, вторая в смеситель (холодная вода).
Рис.6. Далее так же гибким шлангом вода подается в систему труб, которая делит воду на две части, одна подается в водонагреватель, вторая в смеситель (холодная вода).

Бак также подключен гибкими шлангами. Большое количество гибких шлангов позволяет сливать систему на зиму без особых проблем.

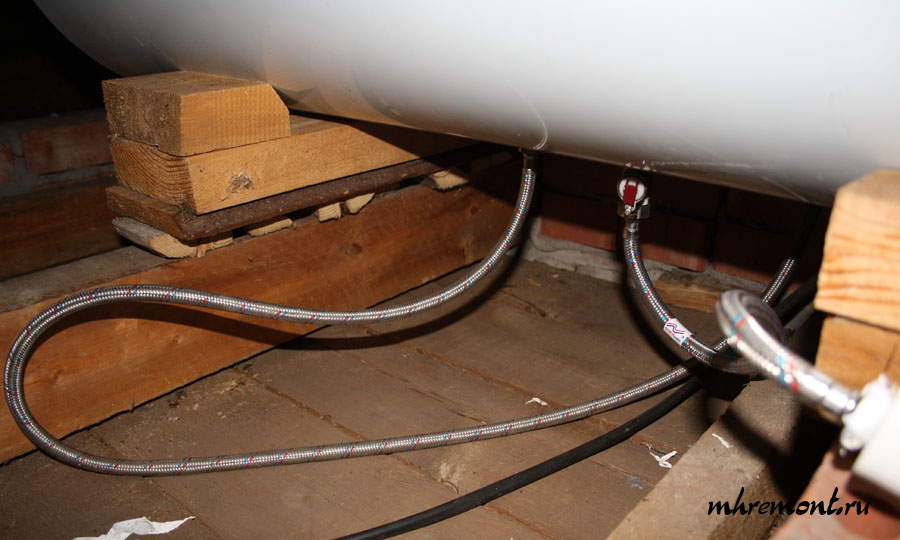

Рис.7. Бак также подключен гибкими шлангами. Большое количество гибких шлангов позволяет сливать систему на зиму без особых проблем.

Соответственно после водонагревателя, нагретая вода подается в смеситель. Как вы обратили внимание, часть системы собрана на гибких шлангах. Применяя шланги, а не трубы удобно собирать и разбирать систему, а также сливать из нее воду. А делать это приходится два раза в год весной и осенью.

Мы рассмотрели стандартную схему организации душа в бане. Схема состоит из системы фильтров. Насоса повышения давления и накопительного водонагревателя. Это стандартная схема, которая применяется не только на даче или в бане, но и в загородных дамах постоянного проживания, за тем лишь исключением, что компоненты схемы могут быть сильно разнесены. В рассмотренной схеме применяются самые простые элементы, которых с избытком хватает для обслуживания дачи.
